Дисковая батарея почвообрабатывающего орудия
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Дисковая батарея почвообрабатывающего орудия, содержащая установленные на оси диски, распорные шпульки, подшипниковые узлы и замыкающую прижимную гайку, размещенную на резьбовом конце оси, отличающаяся тем, что, с целью повышения ресурса работы батареи, рама батареи снабжена закрепленным на ней тарированным на усилие затяжки элементом, а замыкающая прижимная гайка рычагом для взаимодействия с элементом рамы.
Описание
Целью изобретения является повышение ресурса работы батареи.

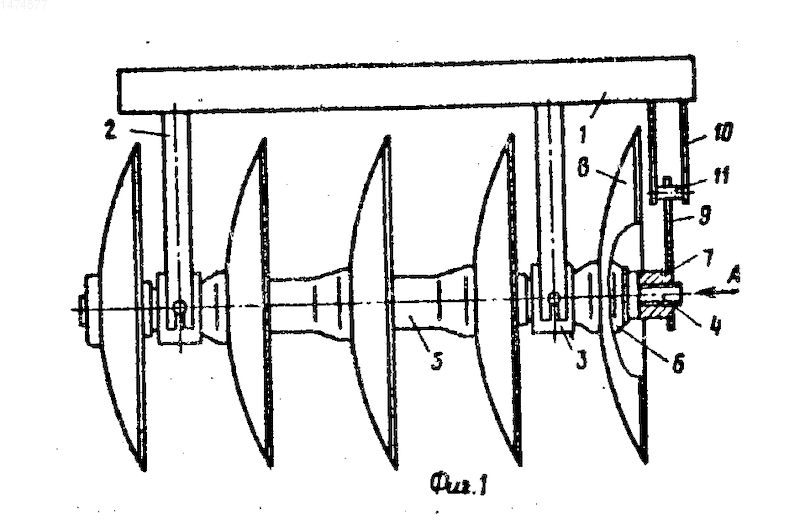

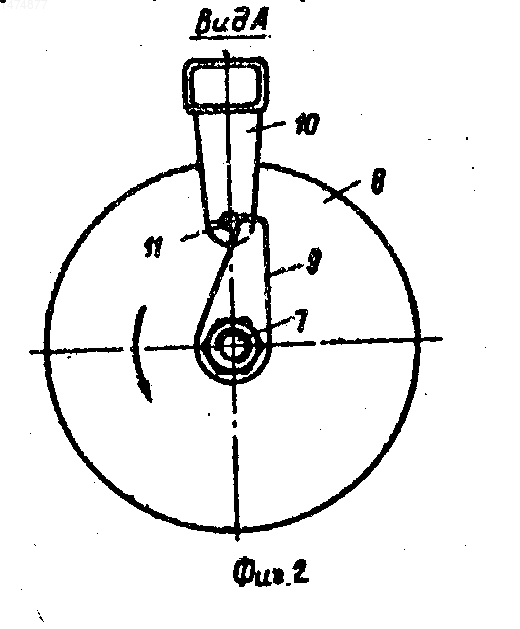

На фиг. 1 изображена батарея, фронтальный вид; на фиг. 2 вид по стрелке А на фиг. 1.
Дисковая батарея почвообрабатывающего орудия содержит раму 1, на которой посредством тяг 2 и подшипникового узла З смонтирована квадратная ось 4. На ней с помощью шпулек 5, упорных шайб 6 и прижимных гаек 7 жестко закреплены диски 8. Прижимная гайка 7 выполнена с рычагом 9 а кронштейн 10 снабжен тарированным элементом в виде штифта 11 и жестко соединен с рамой 1.
Дисковая батарея почвообрабатывающего орудия работает следующим образом.
При движении почвообрабатывающего орудия по возделываемой площади диски 8, взаимодействуя с почвой, вращаются в подшипниковых узлах 3 вместе с осью 4 и насаженными на нее элементами, в том числе и гайкой 7 с рычагом 9. При этом рычаг 9 контактирует с тарированным на определенное усилие элементом в виде срезного штифта 11, установленного на кронштейне 10, и останавливает прижимную гайку 7, при этом происходит завинчивание квадратной оси 4 в прижимную гайку 7 и затягивание шпулек 5, упорных шайб 6 и дисков 8, находящихся на квадратной оси 4.
При достижении заданного усилия затяжки гайки 7 происходит срабатывание тарированного элемента в виде срезного штифта 11, например разрушение его посредством рычага 9, и дисковая батарея продолжает вращаться и работать обычным путем.
При необходимости повторная затяжка прижимной гайкой производится через каждые 3-5 дней. В случае использования в качестве тарированного элемента срезного штифта вставляют новый тарированный элемент в виде срезного штифта 11. При движении почвообрабатывающего орудия происходит автоматическая подтяжка элементов дисковой батареи, находящейся на оси 4, с последующим снятием взаимосвязи с тарированным элементом 11.
Неразрушаемый тарированный элемент 11 зажимного устройства может быть выполнен в виде рычажного, кулачкового, пружинного, фрикционного, гидравлического, электромагнитного и т.п. механизмов и для обеспечения периодической взаимосвязи с рычагом 9 может быть управляемым из кабины трактора.
Возможность затяжки элементов дисковой батареи без применения ручного труда позволяет исключить случаи слабой затяжки или ее отсутствие.
Изобретение относится к сельскохозяйственной технике. Цель изобретения - повышение ресурса работы батареи. Батарея содержит раму 1, на которой посредством тяг 2 и подшипникового узла 3 закреплена квадратная ось. На оси 4 размещены диски 8, на ее конце прижимная гайка 7, выполненная с рычагом 9. На раме 1 с помощью кронштейна 10 смонтирован тарированный элемент в виде срезного штифта 11. При движении почвообрабатывающего орудия по возделываемой площади диски 8, взаимодействуя с почвой, вращаются вместе с осью 4, гайкой 7 и рычагом 9, который контактирует с тарированным элементом 11. При достижении определенного усилия затяжки гайки 7 происходит срабатывание тарированного, элемента, т.е. он разрушается посредством рычага 9, и поисковая батарея продолжает вращаться и работать обычным путем. 2 ил.
Рисунки
Заявка
4278193/15, 06.07.1987
Новосибирское производственное объединение "Сибсельмаш"
Коровин В. М, Ненашкин С. В
МПК / Метки
МПК: A01B 21/08
Метки: батарея, дисковая, орудия, почвообрабатывающего
Опубликовано: 10.07.1996
