Дистанционирующее устройство трубного пучка
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ДИСТАНЦИОНИРУЮЩЕЕ УСТРОЙСТВО ТРУБНОГО ПУЧКА, содержащее ленты, поперечно размещенные между взаимоедйствующими с ними трубами пучка, отличающееся тем, что, с целью повышения надежности путем снижения коррозии, каждая лента выполнена в виде набора стержней, скрепленных между собой по длине и образующих каналы с упомянутыми трубами в зоне их взаимодействия.
Описание
Целью изобретения является повышение надежности дистанционирующего устройства трубного пучка путем снижения коррозии за счет обеспечения циркуляции теплоносителя межтрубного пространства в зоне взаимодействия труб пучка с лентой дистанционирующего устройства.

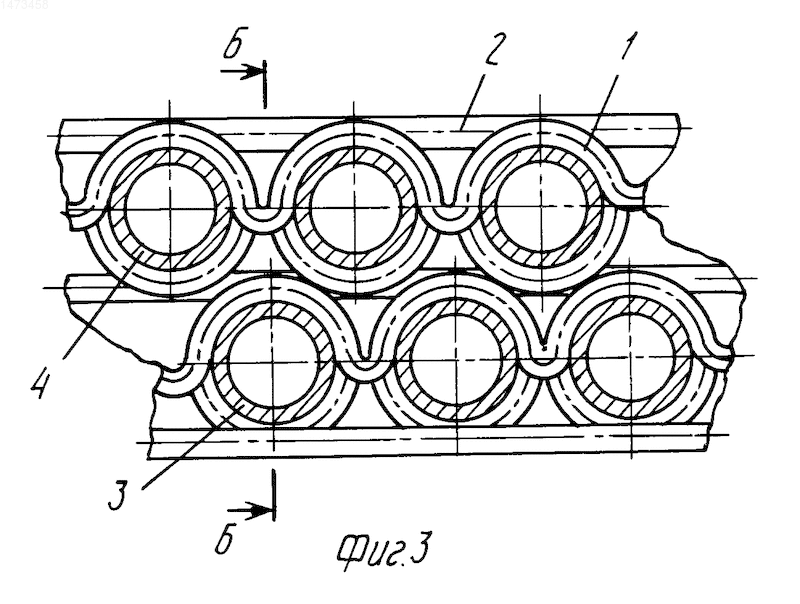

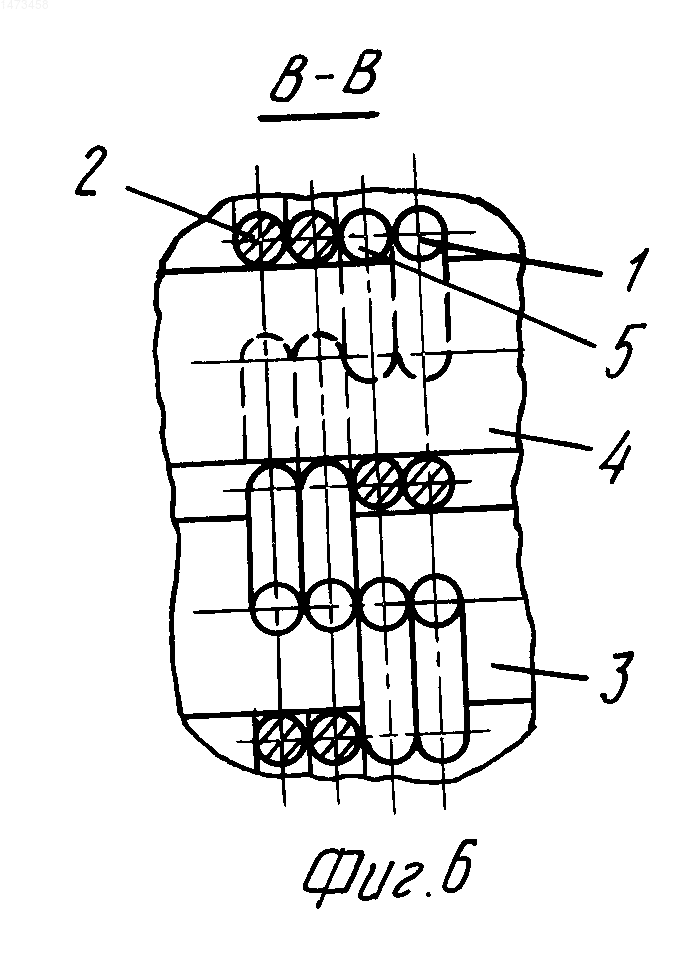

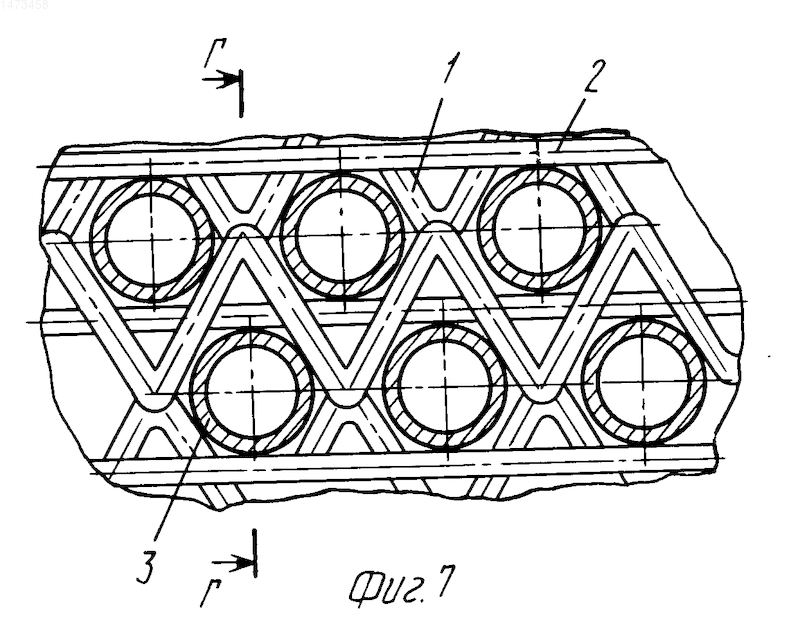

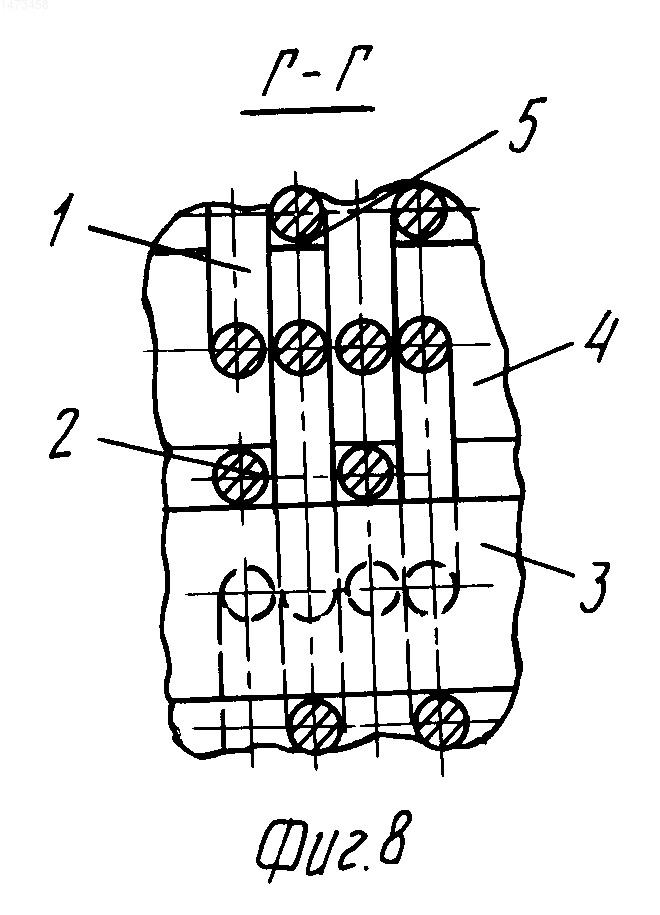

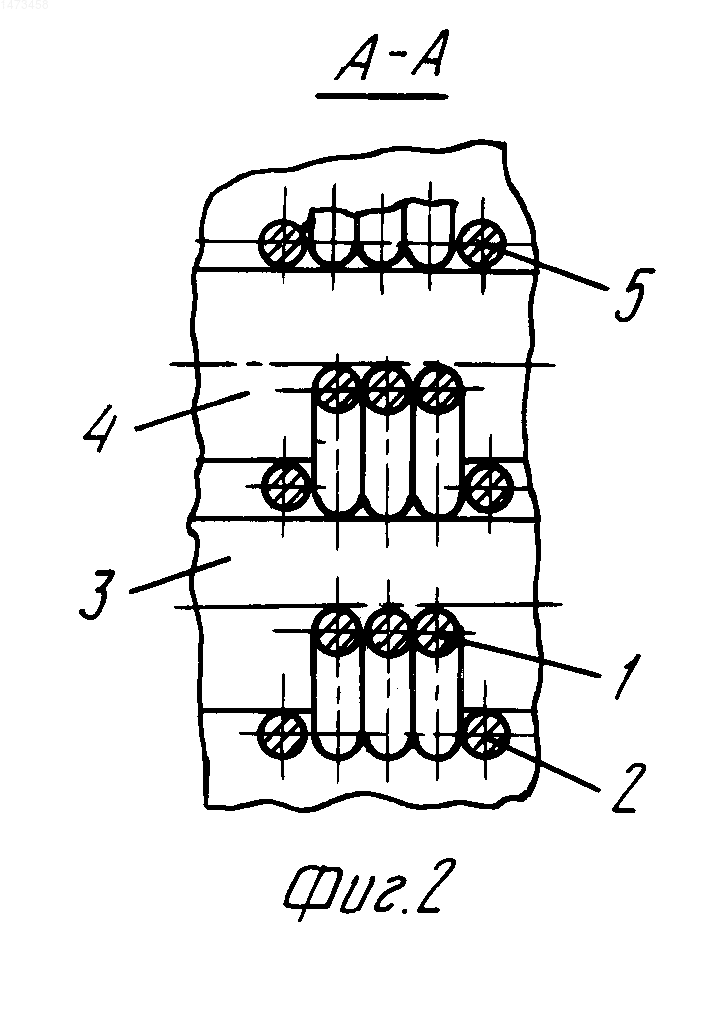

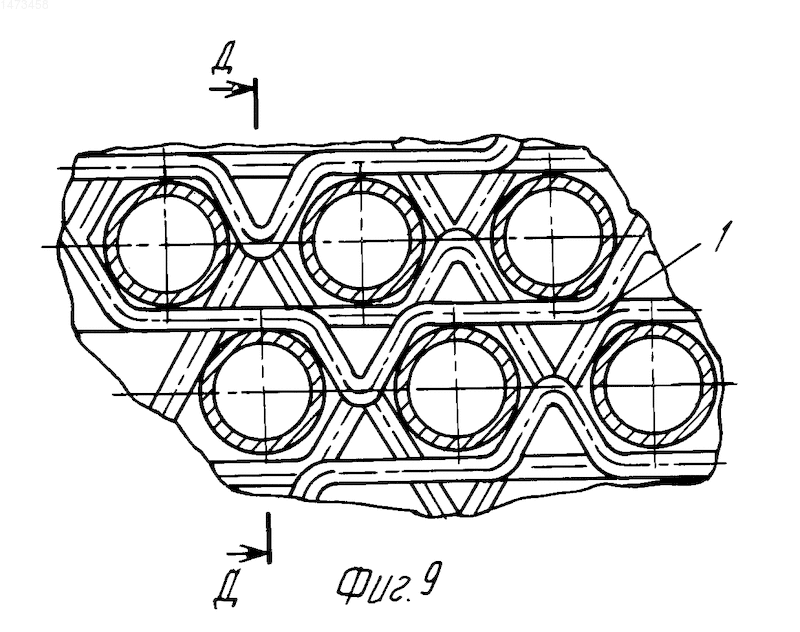

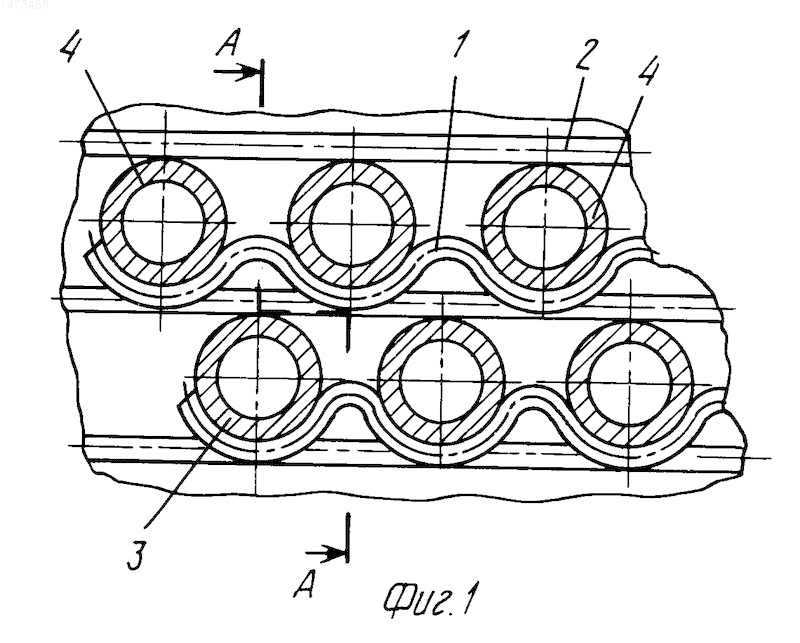

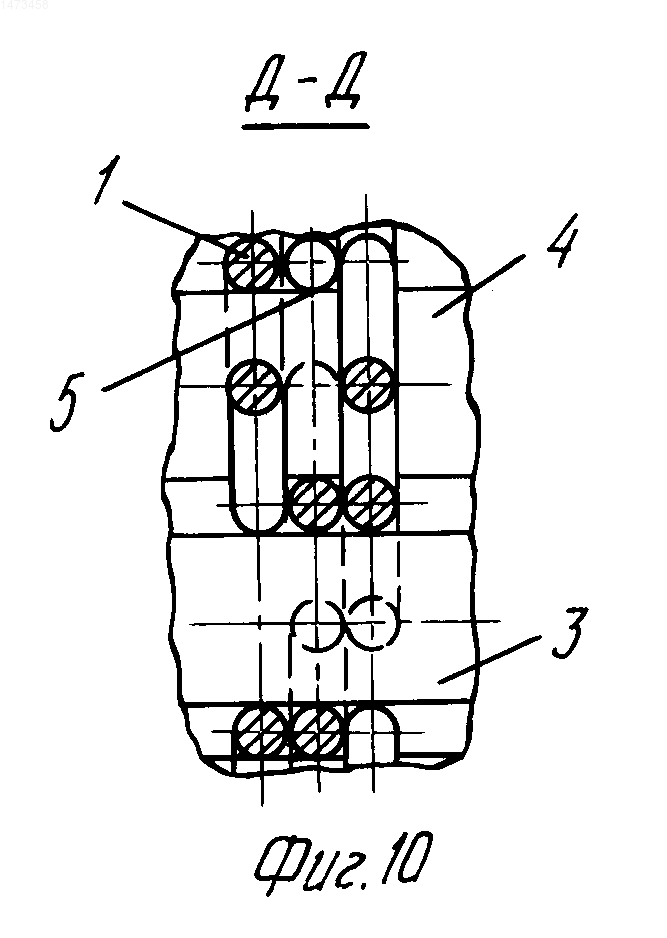

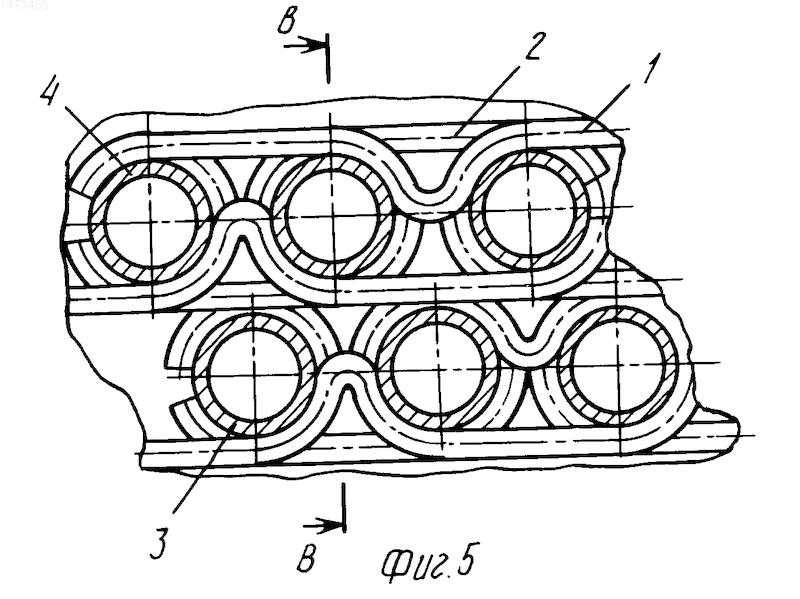

На фиг.1 изображено дистанционирующее устройство трубного пучка, вариант с лентами, изогнутыми по образующим труб пучка; на фиг.2 разрез А-А на фиг. 1; на фиг.3 дистанционирующее устройство трубного пучка, вариант с лентами, заходящими одна за другую; на фиг.4 разрез Б-Б на фиг.3; на фиг.5 дистанционирующее устройство трубного пучка, вариант с лентами, имеющими прямые участки; на фиг. 6 разрез В-В на фиг.5; на фиг.7 дистанционирующее устройство трубного пучка, вариант с лентами, поочередно изогнутыми в противоположные стороны; на фиг.8 разрез Г-Г на фиг.7; на фиг.9 дистанционирующее устройство трубного пучка, вариант с лентами, изогнутыми в противоположные стороны и имеющими прямые горизонтальные участки; на фиг.10 разрез Д-Д на фиг.9.
Дистанционирующее устройство трубного пучка содержит изогнутые ленты 1 и прямолинейные ленты 2, поперечно размещенные между взаимодействующими с ними трубами 3 и 4. Каждая лента 1 и 2 выполнена в виде набора стержней, например круглых, скрепленных между собой по длине и образующих каналы 5 с упомянутыми трубами 3 и 4 в зоне их взаимодействия.
Ленты 1 могут быть выполнены изогнутыми по образующим труб 3 и 4 (см. фиг. 1 и 2), могут быть выполнены заходящими одна за другую (см.фиг.3 и 4) для повышения устойчивости трубного пучка, могут иметь прямые участки (см. фиг. 5 и 6) для лучшего омывания труб 3 и 4, могут быть выполнены поочередно изогнутыми в сторону труб 3 и 4 соответственно (см. фиг. 7 и 8 ) и при этом иметь прямые участки (см. фиг.9 и 10). Ленты 1 и 2 после установки их в пучке труб 3 и 4 скрепляются между собой сваркой по длине и фиксируются в вертикальном положении опиранием гибов ленты 1 один на другой.
Дистанционирующее устройство трубного пучка работает следующим образом.
В трубы 3 и 4 подают греющий теплоноситель, и теплоноситель межтрубного пространства закипает. При этом, благодаря образованию каналов 5 в зоне взаимодействия лент 1 и 2 с трубами 3 и 4, через каналы 5 непрерывно циркулирует теплоноситель межтрубного пространства, что исключает накопление примесей в этом месте, снижает коррозию лент 1, 2 и труб 3, 4 и повышает надежность дистанционирующего устройства трубного пучка.
Изобретение относится к энергетике и может быть использовано в парогенераторах атомных электростанций. Цель изобретения - повышение надежности дистанционирующего устройства трубного пучка путем снижения его коррозии за счет обеспечения циркуляции теплоносителя межтрубного пространства в зоне взаимодействия труб пучка с лентой дистанционирующего устройства. Для этого каждая лента 1 и 2, поперечно размещенная между взаимодействующими с ними трубками 3 и 4 пучка, выполнена в виде набора стержней, скрепленных между собой по длине и образующих с упомянутыми трубками 3 и 4 в зоне их взаимодействия каналы 5, через которые непрерывно циркулирует теплоноситель, что исключает накопления примесей в этой зоне. 10 ил.
Рисунки
Заявка
4253440/06, 01.06.1987
Глазов В. Г, Трунов Н. Б, Макаров М. С, Таранков Г. А
МПК / Метки
МПК: F22B 37/20
Метки: дистанционирующее, пучка, трубного
Опубликовано: 27.01.1996
