Вертикальный резервуар

ВЕРТИКАЛЬНЫЙ РЕЗЕРВУАР, включающий цилиндрическую оболочку, соединенную с днищем посредством опорного кольца жесткости и переходной конической обечайки, прикрепленной верхней кромкой к оболочке, отличающийся тем, что, с целью снижения трудоемкости монтажа и повышения водонепроницаемости, резервуар снабжен дополнительной обечайкой, выступающей над верхней кромкой опорного кольца, и кронштейнами, установленными на внешней поверхности опорного кольца, причем переходная коническая обечайка оперта на выступ дополнительной обечайки, а оболочка - на кронштейны.

Изобретение относится к строительству и может быть использовано при возведении хранилищ сыпучих материалов, например зерна.
Целью изобретения является снижение трудоемкости монтажа и повышение водонепроницаемости.

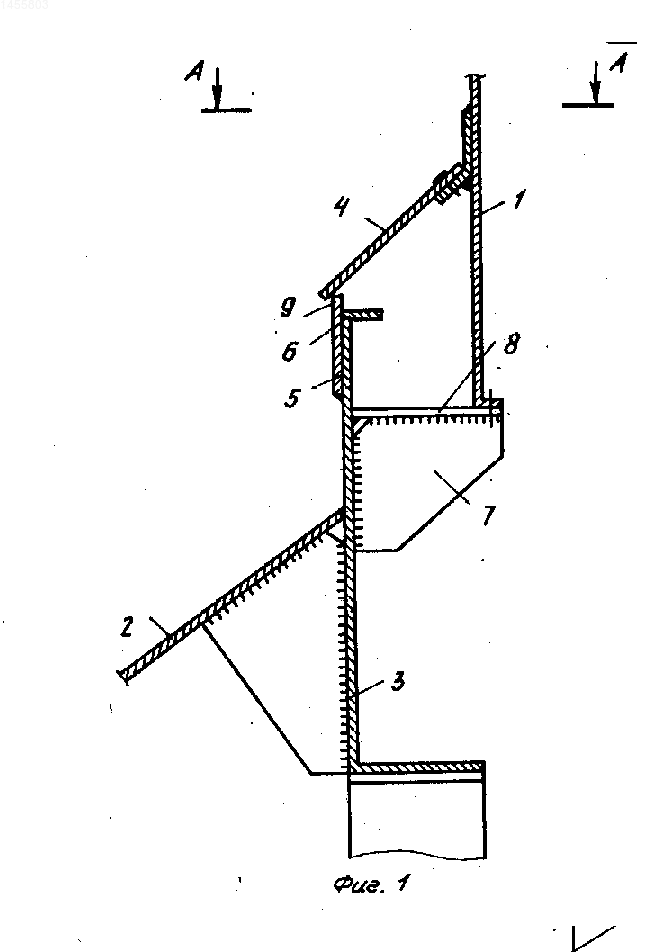

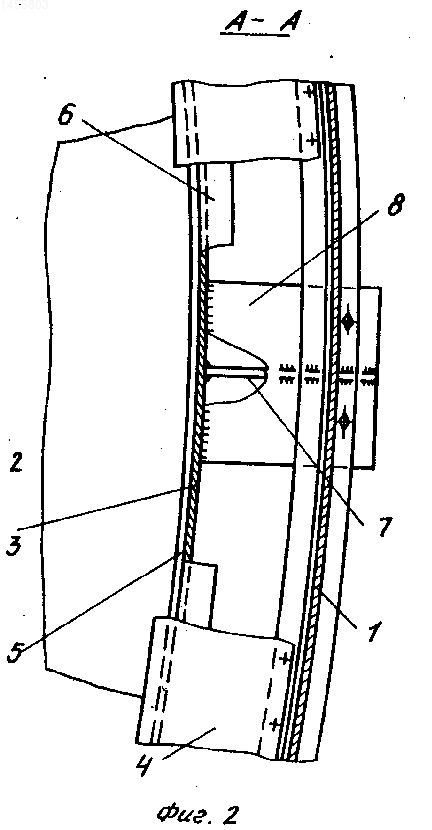

На фиг. 1 показан резервуар, вариант исполнения с коническим днищем, общий вид; на фиг. 2 - разрез А-А на фиг. 1.
Вертикальный резервуар включает цилиндрическую оболочку 1, соединенную с днищем 2 посредством опорного кольца 3 жесткости и переходной конической обечайки 4. При этом резервуар снабжен дополнительной обечайкой 5, выступающей над верхней кромкой 6 опорного кольца 3, и закрепленными на внешней поверхности кольца кронштейнами 7. Верхняя кромка 6 опорного кольца 3 выступает над горизонтальными полками 8 кронштейнов 7, на которые оперта и на которых закреплена цилиндрическая оболочка 1, а переходная коническая обечайка 4 прикреплена верхней кромкой к оболочке 1 и может быть свободно оперта на выступ 9 дополнительной обечайки 5.
Установка по месту дополнительной обечайки 5 и кронштейнов 7 позволяет производить монтаж без подгонки по размеру его составных частей, так как высота дополнительной обечайки и вылет консоли кронштейнов могут быть назначены в процессе проектирования с учетом полей допусков на изготовление оболочки 1 и опорного кольца 3.
Монтаж конструкций производят следующим образом. Монтируют опорное кольцо 3 и днище 2, причем на внешней поверхности кольца могут быть заранее, при изготовлении его конструкций на заводе, закреплены, например, монтажными болтами, три-четыре установочных кронштейна 7. Затем на имеющиеся установочные кронштейны смонтируют цилиндрическую оболочку 1 с прикрепленной к ней своей верхней кромкой переходной конической обечайкой 4. После этого установочные кронштейны приваривают к опорному кольцу 3, а затем подводят под нижнюю кромку оболочки 1 остальные кронштейны 7, также приваривают их монтажными швами к кольцу 3 и производят закрепление оболочки 1 на верхних полках 8 кронштейнов 7, например, болтами. Затем изнутри резервуара производят установку дополнительной обечайки 5, подводя выступающую над верхней кромкой 6 кольца 3 ее торцовую кромку 9 под нижнюю кромку конической обечайки 4 и приваривая дополнительную обечайку 5 монтажными швами к опорному кольцу 3.
Благодаря опиранию оболочки на кронштейны 7, закрепленные на внешней стороне кольца 3, верхняя кромка которого выступает над горизонтальными полками 8 кронштейнов 7, стекающая по оболочке дождевая вода срывается с ее нижней кромки и ее попадание во внутреннюю полость резервуара исключено.
Применение данного технического решения особенно целесообразно при выполнении вертикального резервуара из разнородных материалов, контакт между которыми может вызвать электрохимическую (сталь + алюминий) или химическую (алюминий + бетон) коррозию. В этом случае, если, например, опорное кольцо 3, коническое днище 2, переходная коническая 4 и дополнительная 5 обечайки, а также кронштейны 7 выполнены из стали, а цилиндрическая оболочка 1 - из алюминиевого сплава, то соединение конической обечайки 4 с оболочкой 1 посредством сварки исключается, а возможность электрического контакта между ними в болтовом соединении может быть устранена, например, применением защитных лакокрасочных покрытий или специальных изолирующих прокладок, например, из текстолита или подобных материалов. Аналогично может быть решен узел примыкания нижней кромки оболочки 1 к верхним полкам 8 кронштейнов 7. (56) Лессиг Е. Н. и др. Листовые металлические конструкции. М. : Стройиздат, 1980, с. 202.
Изобретение относится к строительству и может быть использовано при возведении хранилищ сыпучих материалов, например зерна. Целью изобретения является снижение трудоемкости монтажа и повышение водонепроницаемости. Вертикальный резервуар включает цилиндрическую оболочку 1, соединенную с днищем 2 посредством опорного кольца жесткости 3 и переходной конической обечайки 4. Резервуар снабжен дополнительной обечайкой 5, выступающей над верхней поверхностью опорного кольца 3, и закрепленными на внешней поверхности кольца кронштейнами 7. Верхняя кромка 6 опорного кольца 3 выступает над горизонтальными полками 8 кронштейнов 7, на которые оперта и закреплена цилиндрическая оболочка 1, а переходная коническая обечайка 4 прикреплена верхней кромкой к оболочке 1 и может быть свободно оперта на выступ 9 дополнительной обечайки 5. 2 ил.
