Формула
ОБРАТНЫЙ ОТВЕС, содержащий сосуд с жидкостью, поплавок в виде полой камеры, струну в полой штанге, соединенную одним концом с якорем, а другим-с полой камерой, отличающийся тем, что, с целью повышения надежности, полая камера выполнена в виде обечаек, внутренней с запорной шайбой и внешней с винтом, соединенных между собой по внешним краям эластичной манжетой, а винт соединен в полой штанге с другим концом струны.
Описание
Целью изобретения является повышение надежности при эксплуатации устройства.

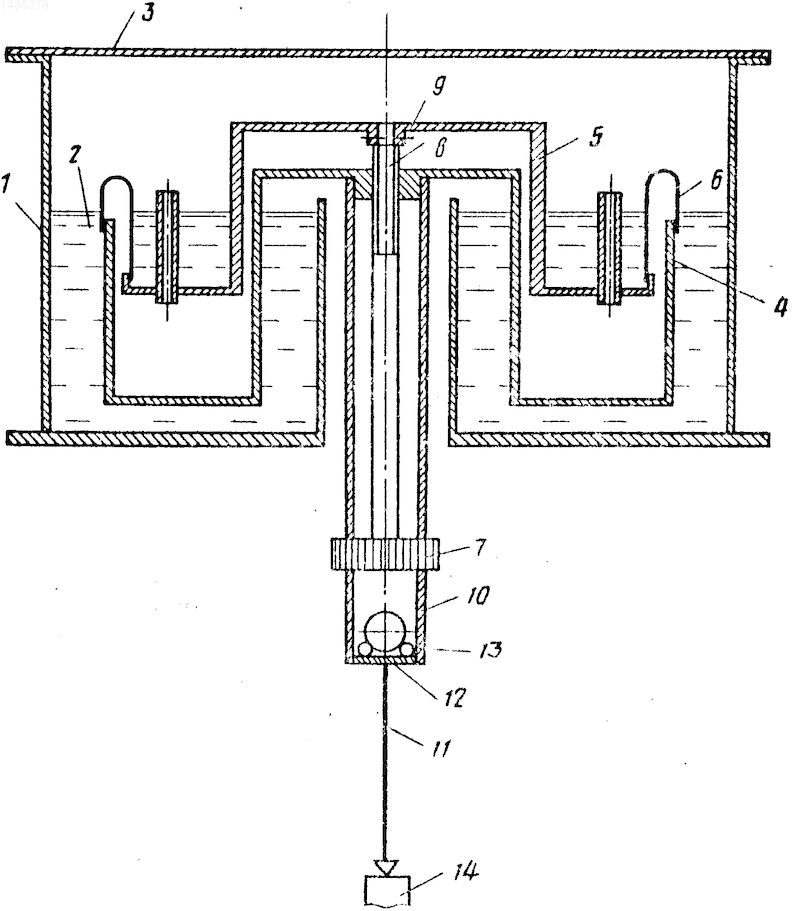

На чертеже приведена схема обратного отвеса.
Устройство содержит ванну 1, заполненную жидкостью 2 и закрытую крышкой 3. В жидкость погружен поплавок в виде полой камеры, оборудованной внешней 4 и внутренней 5 обечайками, внешние края которых соединены эластичной (резиновой) манжетой 6. Обечайки имеют возможность взаимно перемещаться вертикально друг относительно друга, изменяя внутренний объем поплавка, а следовательно, его подъемную силу. Для возможности взаимного перемещения внешняя и внутренняя обечайки соединены между собой винтом 7, причем внешняя обечайка - через резьбовое соединение 8, а внутренняя - запорной шайбой 9. Винт проходит через полую штангу 10. Узел крепления струны 11 к поплавку (через винт) включает опорную пластину 12 с тремя шарами 13, расположенными в плане под углом 120о. Нижний конец струны закреплен в геознаке 14.
Устройство работает следующим образом. Поплавок, образованный обечайками 5 и 6, помещают в жидкость 2. Присоединяют к нему струну 11 через опорную пластину 12. Нижний конец струны закреплен на геодезическом знаке 14. Уровень жидкости в ванне должен быть таким, чтобы поплавок был полностью погружен в нее. Для этого изменяют объем поплавка перемещением обечаек друг относительно друга путем вращения винта 7. Пропорционально объему поплавка изменяется и сила натяжения струны.
Изобретение относится к геодезическому приборостроению и предназначено для передачи плановых координат на заданные горизонты. Устройство содержит сосуд 1 с жидкостью, поплавок в виде внешней 4 и внутренней 5 обечаек, соединенных по внешнему контуру эластичной манжетой 6, а по центру через запорную шайбу 9 и винт 7. Струна 11 одним концом соединена с якорем 14, а другим с винтом 7, проходящим через полую штангу 10. При вращении винта 7 обечайки 4 и 5 перемещаются одна относительно другой, изменяется объем поплавка и, тем самым, изменяется натяжение струны 11. 1 ил.
