Генератор импульсов искателя подземных трубопроводов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1436677
Авторы: Березовский, Буковский, Махровский, Мтварелишвили, Пальшин
Формула
ГЕНЕРАТОР ИМПУЛЬСОВ ИСКАТЕЛЯ ПОДЗЕМНЫХ ТРУБОПРОВОДОВ, содержащий последовательно соединенные задающий генератор, усилитель мощности и выходной трансформатор с основной многоотводной вторичной обмоткой, отличающийся тем, что, с целью автоматизации процесса согласования выходного сопротивления с нагрузкой, в выходной трансформатор введена дополнительная вторичная обмотка, введены также блок электронных ключей, интегратор, компаратор допуска, элемент И-НЕ и последовательно соединенные счетчик и дешифратор, при этом отводы основной многоотводной обмотки выходного трансформатора подключены к входам соответствующих электронных ключей блока, выходы которых объединены и подключены к выходной клемме генератора, а управляющие входы электронных ключей соединены с соответствующими выходами дешифратора, второй выход задающего генератора подключен к первому входу элемента И-НЕ, второй вход которого подключен к выходу компаратора допуска, а выход к счетному входу счетчика, выходы которого соединены с дешифратором, при этом один из выводов дополнительной вторичной обмотки выходного трансформатора подключен к общей шине "Земля", а другой к входу интегратора, выход которого подключен к входу компаратора допуска, второй и третий входы которого подключены к источникам опорного напряжения.
Описание
Целью изобретения является автоматизация процесса согласования выходного сопротивления с нагрузкой.

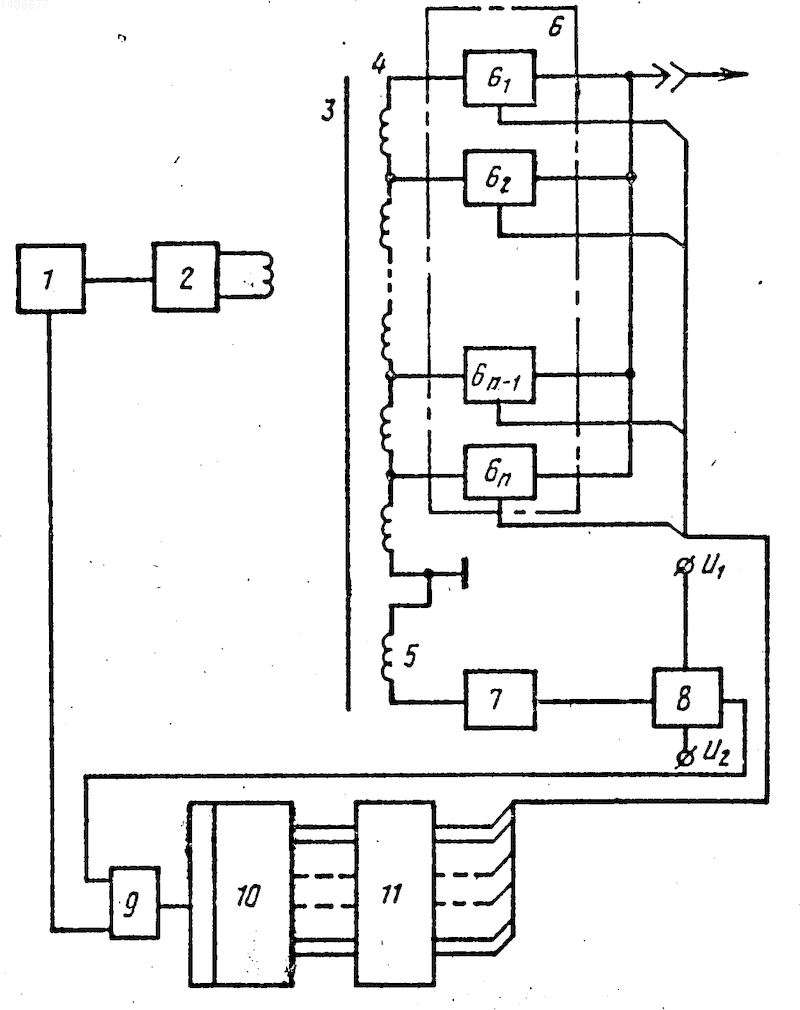

На чертеже приведена функциональная схема генератора импульсов искателя подземных коммуникаций.
Генератор импульсов содержит задающий генератор 1, усилитель 2 мощности, выходной трансформатор 3, содержащий основную и дополнительную вторичные обмотки 4 и 5, блок 6 электронных ключей, интегратор 7, компаратор 8 допуска, элемент И-НЕ 9, двоично-десятичный счетчик 10 и дешифратор 11. При этом отводы вторичной обмотки 4 выходного трансформатора подключены к входам соответствующих электронных ключей 61-6n, выходы которых соединены вместе и подключены к выходной клемме 12 генератора, а управляющие входы ключей соединены с соответствующими выходами дешифратора 11.
Генератор импульсов искателя подземных трубопроводов работает следующим образом. Задающий генератор 1 вырабатывает амплитудно-модулированные импульсы, которые поступают на усилитель 2 мощности, а с второго выхода задающего генератора 1 короткие импульсы поступают на вход элемента И-НЕ 9. При этом, если нагрузка согласована, напряжение на дополнительной обмотке 5 с некоторым допуском равно величине Uc, которую подбирают экспериментально. С обмотки 5 через интегратор 7 это напряжение попадает на компаратор 8 допуска, где опорными напряжениями U1 и U2 устанавливается допуск (U1<U<sub>c<U<sub>2), при котором компаратор не срабатывает.
В этом случае потенциал компаратора 8 закрывает элемент 9, а потенциал с дешифратора 11 открывает один из ключей блока 6.
При изменении степени нагрузки генератора искателя подземных трубопроводов (повышения или понижения сопротивления нагрузки в связи с изменением влажности грунта) изменяется напряжение на выходе интегратора 7 (в связи с приближением к режиму холостого хода или перегрузки), выход за пределы U1 и U2, т.е. Uc>U2 или Uc<U<sub>1. Это приводит к срабатыванию компаратора 8, открывающего элемент 9. Тогда импульсы с второго выхода задающего генератора 1 поступают на вход счетчика 10, изменяя его состояние, до тех пор, пока сигнал с дешифратора 11 не откроет один из ключей блока 6, изменяющий выходное сопротивление генератора 1 и обеспечивающий выполнение условия согласования U1<U<sub>c<U<sub>2.
Изобретение относится к контрольно измерительной технике и предназначено для определения положения подземных трубопроводов. Цель изобретения - автоматизация процесса согласования генератора импульсов с нагрузкой. Автоматизация процесса согласования достигается контролем падения напряжения на дополнительной обмотке выходного трансформатора и автоматическим переключением обмоток выходного трансформатора. 1 ил.
Рисунки
Заявка
4217988/25, 31.03.1987
Научно-исследовательский институт прикладной геодезии
Березовский В. А, Буковский Ю. Л, Махровский Р. Г, Мтварелишвили В. Р, Пальшин Н. А
МПК / Метки
МПК: G01V 3/10
Метки: генератор, импульсов, искателя, подземных, трубопроводов
Опубликовано: 27.12.1995
