Раздельно-совмещенный преобразователь для ультразвукового контроля
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1405494
Авторы: Бушуев, Пестунович
Формула
Раздельно-совмещенный преобразователь для ультразвукового контроля, содержащий две акустические призмы, разделенные электроакустическим экраном, и установленные на них с различными углами наклона к контактной поверхности преобразователя две пары излучающих и приемных пьезоэлементов, отличающийся тем, что, с целью повышения надежности контроля акустического контакта, преобразователь снабжен двумя регулируемыми резисторами, излучающий и приемный пьезоэлементы одной из пар установлены под вторым критическим углом к контактной поверхности преобразователя так, что их точки ввода совпадают с точками ввода соответственно излучающего и приемного пьезоэлементов второй пары, а регулируемые резисторы подключены к входу и выходу соответственно излучающего и приемного пьезоэлементов, установленных под вторым критическим углом.
Описание
Целью изобретения является повышение надежности контроля акустического контакта.

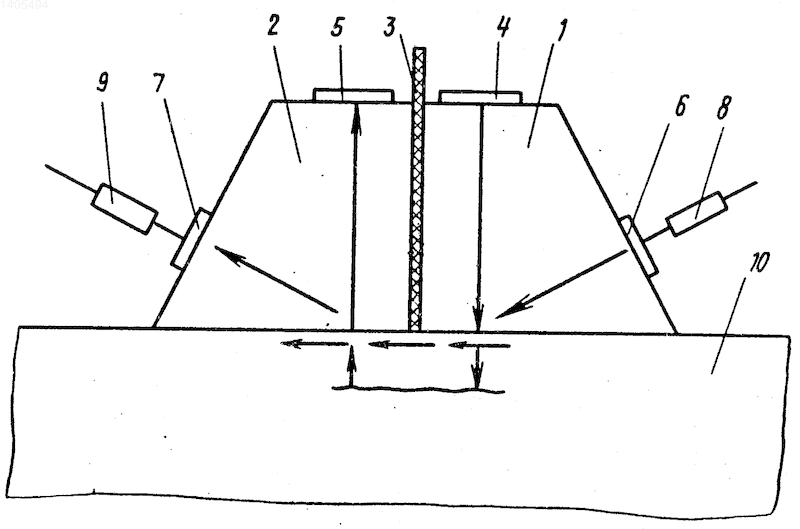

На чертеже изображен раздельно-совмещенный преобразователь для ультразвукового контроля.
Преобразователь содержит две акустические призмы 1,2, разделенные электроакустическим экраном 3, установленные на них две пары излучающих и приемных пьезоэлементов 4, 5 и 6, 7 и два регулируемых резистора 8, 9, подключенные соответственно к входу излучающего пьезоэлемента 6 и к выходу приемного пьезоэлемента 7, причем пьезоэлементы 6, 7 установлены под вторю критическим углом к контактной поверхности преобразователя так, что их точки ввода совпадают с точками ввода соответственно излучающего пьезоэлемента 4 и приемного пьезоэлемента 5. Позицией 10 на чертеже обозначено контролируемое изделие.
Преобразователь работает следующим. образом. До начала контроля раздельно-совмещенный преобразователь устанавливают на стандартный образец (на чертеже не показан) и возбуждают в нем с помощью излучающего пьезоэлемента 4 основной пучок ультразвуковых колебаний, предназначенный для дефектоскопии, и с помощью излучающего пьезоэлемента 6 вспомогательный пучок поверхностных волн. Принимают приемным пьезоэлементом 7 сигнал, характеризующий качество акустического контакта, регистрируют его максимальную амплитуду. Принимают приемным пьезоэлементом 5 эхо-сигнал от модели дефекта в образце, при неизменном качестве акустического контакта настраивают дефектоскоп (на чертеже не показан) на чувствительность поиска дефектов. Регулировкой регулируемых резисторов 8 и 9 уменьшают амплитуду сигнала, характеризующего качество акустического контакта так, чтобы при выбранной чувствительности поиска дефектов этот сигнал полностью умещался на экране дефектоскопа и имел заданную величину.
Устанавливают преобразователь на поверхность контролируемого изделия 10 и осуществляют его контроль на наличие дефектов, определяя качество акустического контакта по соответствию амплитуды сигнала, характеризующего акустический контакт, заданной величине.
Для дополнительного повышения чувствительности раздельно-совмещенного преобразователя к качеству акустического контакта резонансную частоту пьезоэлементов 6 и 7 следует выбрать выше резонансной частоты пьезоэлементов 4 и 5, так как высокочастотные ультразвуковые колебания более критичны к качеству акустического контакта.
Таким образом, применение раздельно-совмещенного преобразователя для ультразвукового контроля позволяет повысить надежность контроля акустического контакта.
Изобpетение относится к неpазpушающему контролю. Целью изобpетения является повышение надежности контpоля акустического контакта. В пpоцессе контpоля излучающими пьезоэлементами 4 и 6, установленными на пpизме 1, излучают в изделие соответственно основной пучок ультразвуковых колебаний и вспомогательный пучок поверхностных волн, принимают приемными преобразователями 5 и 7, установленными на призме 2, соответственно эхо-сигнал от дефекта и сигнал, характеризующий акустический контакт, а качество акустического контакта определяют по соответствию амплитуды сигнала, характеризующего акустический контакт, ее значению, выбранному при настройке чувствительности на образце путем регулировки регулируемых резисторов 8, 9. 1 ил.
Рисунки
Заявка
4034714/28, 07.03.1986
Пестунович Е. А, Бушуев И. Ю
МПК / Метки
МПК: G01N 29/24
Метки: раздельно-совмещенный, ультразвукового
Опубликовано: 10.06.1996
