Устройство для свч-нагрева
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1403976
Автор: Шмырев
Формула
УСТРОЙСТВО ДЛЯ СВЧ-НАГРЕВА, содержащее камеру нагрева, отрезок волновода, один конец которого соединен с камерой нагрева, а другой расположен в полости, заполненной энергопоглощающей жидкостью, отличающееся тем, что, с целью повышения эффективности поглощения, на поверхности энергопоглощающей жидкости расположены введенные плавающие отражающие тела, покрывающие всю поверхность энергопоглощающей жидкости.
Описание
Целью изобретения является повышение эффективности поглощения.

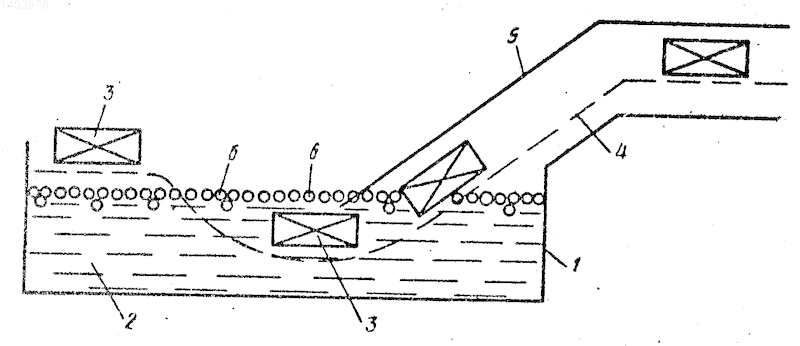

На чертеже представлена конструкция полости устройства, заполненной энергопоглощающей жидкостью.
Устройство для СВЧ-нагрева содержит полость 1, заполненную энергопоглощающей жидкостью 2, контейнеры 3, расположенные на транспортере 4, который проходит по отрезку волновода 5. Вся поверхность энергопоглощающей жидкости покрыта плавающими отражающими телами 6, например, в форме сфер.
Устройство для СВЧ-нагрева работает следующим образом. На транспортер 4 устанавливают контейнеры 3 с обрабатываемыми изделиями. Контейнеры 3 уходят под жидкость 2, проходят в отрезок волновода 5 и, выйдя из жидкости 2, попадают в зону СВЧ-облучения. После термообработки контейнеры 3 снова уходят в жидкость 2 в другую полость, предназначенную для разгрузки. Тела 6 обтекают контейнер 3 при погружении и скатываются с него при выходе из жидкости 2.
СВЧ-энергия практически полностью отражается от тел 6, поэтому потери энергии на поглощение в жидкости 2 исключены.
Контейнеры, выполненные из диэлектрических материалов, не должны входить и выходить из жидкости 2 одновременно, чтобы избежать прохода энергии сквозь них и жидкость.
Для предотвращения электроэрозии контакт проводящих поверхностей тел 6 между собой и проводящими поверхностями устройства может происходить только в жидкости 2. Это обеспечивается выбором формы и расположением центра тяжести тел 6.
Если же контакт проводящих поверхностей вне жидкости 2 возможен в СВЧ-поле, то, по крайней мере, одна из контактирующих поверхностей должна быть покрыта слоем диэлектрика.
Изобретение может использоваться при нагреве и сушке диэлектрических и плохопроводящих материалов и изделий из них позволяет повысить эффективность поглощения. Устройство представляет собой полость 1, заполненную энергопоглощающей жидкостью (ЭПЖ) 2 и соединенную отрезком волновода 5 с камерой нагрева. Вся поверхность ЭПЖ 2 покрыта плавающими отражающими телами 6, например, в форме сфер. Контейнеры 3 с обрабатываемыми изделиями с помощью транспортера 4 погружаются в ЭПЖ 2, проходят под нею и через отрезок волновода 5 попадают в зону СВЧ-облучения. После термообработки контейнеры 3 через ЭПЖ 2 поступают в камеру разгрузки. СВЧ-энергия практически полностью отражается от введенных отражающих тел 6. При этом исключаются потери энергии на поглощение в ЭПЖ 2. 1 ил.
