Способ контроля параметра технического объекта
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1400330
Автор: Пономарев
Формула
1. СПОСОБ КОНТРОЛЯ ПАРАМЕТРА ТЕХНИЧЕСКОГО ОБЪЕКТА путем сравнения его усредненного значения с границами поля допуска, разделяющего множество значений параметра на годные и негодные, отличающийся тем, что, с целью сокращения времени контроля, выделяют три зоны контроля: зону безусловной годности, зону безусловной негодности и зону неопределенности, сравнивают текущее значение параметра с границами зоны безусловной годности, принимают параметр годным, если он находится в пределах этой зоны, в противном случае сравнивают текущее значение параметра с границами зоны безусловной негодности и принимают параметр негодным при нахождении его в пределах данной зоны, при попадании текущего значения параметра в зону неопределенности контроль осуществляют многократно, измеряя текущее значения параметра, усредняя измеренные значения и сравнивая усредненное значение с границами поля допуска.
2. Способ по п.1, отличающийся тем, что границы зоны безусловной годности и негодности определяют как соответственно разность и сумму значений границ поля допуска и значений случайной погрешности, выбранной исходя из заданных уровней вероятностей ошибок первого и второго рода.
Описание
Целью изобретения является сокращение времени контроля.
Существо способа заключается в том, что в способе контроля, включающем определение усредненного значения, сравнение усредненного значения с границей поля допуска, вводятся новые операции: сравнение текущего значения с границей зоны безусловной годности и, в случае нахождения параметра вне этой зоны, сравнение его с границами зоны безусловной негодности. При этом под зонами безусловной годности и негодности понимается значение поля допуска, сокращенное или увеличенное соответственно на величину случайной погрешности, причем значение случайной погрешности принимается исходя из заданного значения достоверности контроля.
Между границами полей безусловной годности и негодности находится зона неопределенности. Нахождение параметра в этом поле может свидетельствовать как об исправности, так и о неисправности объекта.
Определение состояния параметра в этой зоне производится путем усреднения результатов ряда измерений и сравнения усредненного значения с границами поля допуска так же, как и в способе-прототипе.

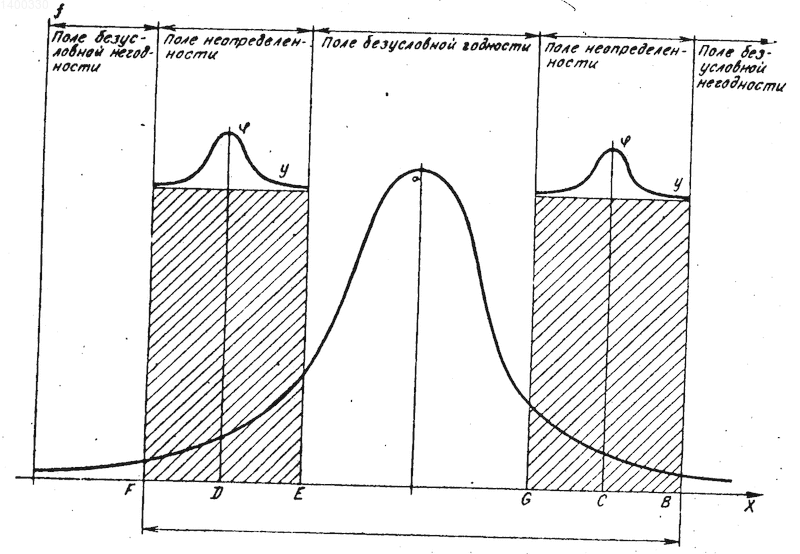

Процесс формирования границ зоны неопределенности пояснен на фиг.1.
Для значений параметра х определена допусковая область СД. Если имеет место условие
Д
х С (1) объект считается работоспособным, в противном случае неработоспособным. Однако в процессе контроля за счет случайной погрешности измерения возможны ошибочные решения, в результате чего какая-то часть фактически работоспособных объектов бракуется (ошибка первого рода) и, наоборот, отказавшие объекты рассматриваются как работоспособные (ошибка второго рода).Вероятности ошибок первого рода и ошибок второго рода (основных показателей достоверности) не должны превышать заданные, т.е.
РошI
Рош зад I (2)PошII
Pош зад II (3) где РошI вероятность возникновения ошибки первого рода;PошII вероятность возникновения ошибки второго рода.
При известных плотностях распределения параметра х f(х) и погрешности y
(y) процесс формирования поля неопределенности реализуется следующим образом. Исходя из того что ошибки первого и второго рода максимальны у границ допусковой области, поле неопределенности формируется у допусковых границ (на чертеже заштрихованная область).Размеры поля неопределенности определяют, исходя из соотношений (2), (3). Соотношения (2), (3) с учетом сформированного поля неопределенности запишутся как
PIош=
(x)
(y)dy
dx+
f(x)
(y)dy
dx PIош задPIIош
x)
(y)dy
dx
(x)
(y)dy
dx PIIош задВарьируя величины зоны неопределенности и, следовательно, величины пределов подынтегральных выражений, добиваются выполнения условий (2), (3). C точки зрения роста производительности одноканальной системы контроля размеры поля неопределенности должны быть как можно меньше, но при этом должны выплняться условия (2), (3).
Изобретение относится к контрольно-измерительной технике и может быть использовано для контроля однопараметрических и многопараметрических объектов. Цель изобретения сокращение времени контроля. Сущность изобретения состоит в разделении области контроля на три зоны: зону безусловной годности, зону безусловной негодности и зону неопределенности. Контроль в зоне неопределенности производят так же, как и в способе-прототипе, т.е. усредняя выборку текущих значений параметра и сравнивая усредненное значение с границами поля допуска. Контроль в двух других зонах, образованных в результате увеличения и уменьшения поля допуска на величину случайной погрешности, производят без усреднения, сравнивая с границами зон единственное текущее значение параметра. 1 з. п. ф-лы, 1 ил.
Рисунки
Заявка
4020843/24, 07.02.1986
Пономарев С. Н
МПК / Метки
МПК: G06F 17/18
Метки: объекта, параметра, технического
Опубликовано: 10.12.1995
Код ссылки
