Способ измерения полного вертикального ослабления электромагнитных волн в атмосфере
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ИЗМЕРЕНИЯ ПОЛНОГО ВЕРТИКАЛЬНОГО ОСЛАБЛЕНИЯ ЭЛЕКТРОМАГНИТНЫХ ВОЛН В АТМОСФЕРЕ, основанный на приеме и измерении мгновенных значений интенсивности T(V1) радиотеплового сигнала атмосферы при значении V1 = 0o зенитного угла V, при этом мгновенные значения Г полного вертикального ослабления атмосферы меньше заданной вероятности F0, отличающийся тем, что, с целью повышения точности измерений при наличии осадков, дополнительно принимают и измеряют мгновенные значения T(V2) и T(V3) интенсивности радиотеплового сигнала атмосферы при двух значениях V2 = 48,2o и V3 = 60o зенитного угла, определяют функции распределения вероятностей F(T, V1), F(T, V2) и F(T, V3) для интенсивностей радиотеплового сигнала атмосферы при значениях V1, V2, V3 зенитного угла, определяют по функциям распределения вероятностей F(T, V1), F(T, V2), F(T, V3) значения интенсивностей радиотеплового сигнала T0(F0, V1), T0(F0, V2), T0(F0, V3), соответствующие заданному значению вероятности F0, и определяют полное вертикальное ослабление Г0(F0) по формуле
Описание
Цель изобретения - повышение точности измерений при наличии осадков.

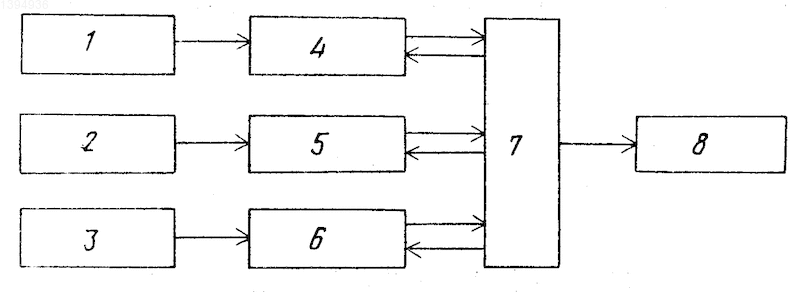

На чертеже приведена структурная электрическая схема устройства, реализующего предлагаемый способ.
Устройство содержит радиометры 1-3 с антеннами, синтезаторы 4-6 кривых распределений, блок 7 обработки данных и регистратор 8.
Устройство работает следующим образом.
Предварительно ориентируют электрические оси антенн радиометров 1-3 в направлениях соответственно V1 = 0о, V2 = 48,2o, V3 = 60o и устанавливают равные между собой коэффициенты передачи входных сигналов и отсчетные уровни выходных сигналов радиометров. Поскольку выходные сигналы радиометров 1-3 прямо пропорциональны интенсивностям принимаемого радиотеплового сигнала атмосферы, то на вход синтезаторов 4-6 кривых распределений с выходов радиометров 1-3 соответственно поступают сигналы, пропорциональные (при одном и том же коэффициенте пропорциональности) мгновенным значениям T(V1), T(V2), T(V3) интенсивности радиотеплового сигнала атмосферы, соответствующие значениям V1 = 0o, V2 = 48,2o, V3 = 60o зенитного угла.
Синтезаторы 4-6 кривых распределений измеряют функции распределения вероятностей F(T,V1), F(T,V2), F(T,V3) для интенсивности радиотеплового сигнала атмосферы при значениях V1, V2, V3 зенитного угла. С выходов синтезаторов 4-6 кривых распределений на соответствующие входы блока 7 обработки данных поступают сигналы, прямо пропорциональные значениям To(Fo, V1), To(Fo, V2), To(Fo, V3), соответствующим одному и тому же значению Fo вероятности, что обеспечивают введением обратной связи между блоком обработки данных и синтезаторами кривых распределений.
В блоке 7 обработки данных реализуют определение искомого значения Fo(Fo) полного вертикального ослабления, соответствующего заданному значению вероятности Fo. Искомое значение Fo(Fo) и соответствующему ему значение Fo вероятности регистрируются регистратором 8.
Изобретение относится к радиотехнике и повышает точность измерения при наличии осадков. Устройство, реализующее способ, содержит радиометры 1-3 с антеннами, синтезаторы кривых распределений (СКР)4-6, блок 7 обработки данных и регистратор 8. СКР 4-6 измеряют функции распределений вероятностей F(T, V1) F(T, V2) для интенсивности радиотеплового сигнала атмосферы при значениях F(T, V3) V1= 0
V2= 48,2 зенитного угла. С выходов СКР 4-6 на входе блока 7 поступают сигналы, прямо пропорциональные значениям V3= 60 To(Fo, V1) To(Fo, V2) To(Fo, V3) соответствующим одному и тому же значению Fo вероятности, что обеспечивают введением обратной связи между блоком 7 и СКР 4-6. В блоке 7 реализуют определение искомого значения гo(Fo) полного вертикального ослабления. Искомое значение гo(Fo) и соответствующее ему значение Fo вероятности регистрируются регистратором 8. 1 ил. Рисунки
Заявка
3982380/09, 22.11.1985
Институт радиотехники и электроники АН СССР
Голунов В. А, Коротков В. А, Соколов А. В, Сухонин Е. В
МПК / Метки
МПК: G01S 13/95
Метки: атмосфере, вертикального, волн, ослабления, полного, электромагнитных
Опубликовано: 27.02.1995
Код ссылки
<a href="https://patents.su/0-1394936-sposob-izmereniya-polnogo-vertikalnogo-oslableniya-ehlektromagnitnykh-voln-v-atmosfere.html" target="_blank" rel="follow" title="База патентов СССР">Способ измерения полного вертикального ослабления электромагнитных волн в атмосфере</a>
