Аппарат для сгущения суспензий

1. Аппарат для сгущения суспензий, содержащий цилиндрический корпус, гребковое устройство с приводом, питательный стакан, патрубки для подвода суспензии и отвода осветленного раствора и сгущенной пульпы, отличающийся тем, что, с целью повышения производительности и степени сгущения, он снабжен установленным на валу под питательным стаканом диском с лопастями на его верхней поверхности и жестко закрепленным на боковой поверхности питательного стакана кольцом с лопастями на его нижней поверхности, при этом лопасти диска и кольца выполнены противоположно изогнутым.
2. Аппарат по п. 1, отличающийся тем, что отношение диаметра диска к диаметру стакана составляет 1,1 1,4 а диаметра кольца к диаметру диска 1,1 - 1,5.
3. Аппарат по п.1, отличающийся тем, что кольцо установлено на расстоянии от диска, составляющим 0,2 0,45 диаметра диска.

Изобретение относится к оборудованию гидрометаллургических производств и может быть использовано на заводах, производящих глинозем, для сгущения либо разделения суспензий.
Цель изобретения повышение производительности аппарата и степени сгущения пульпы.

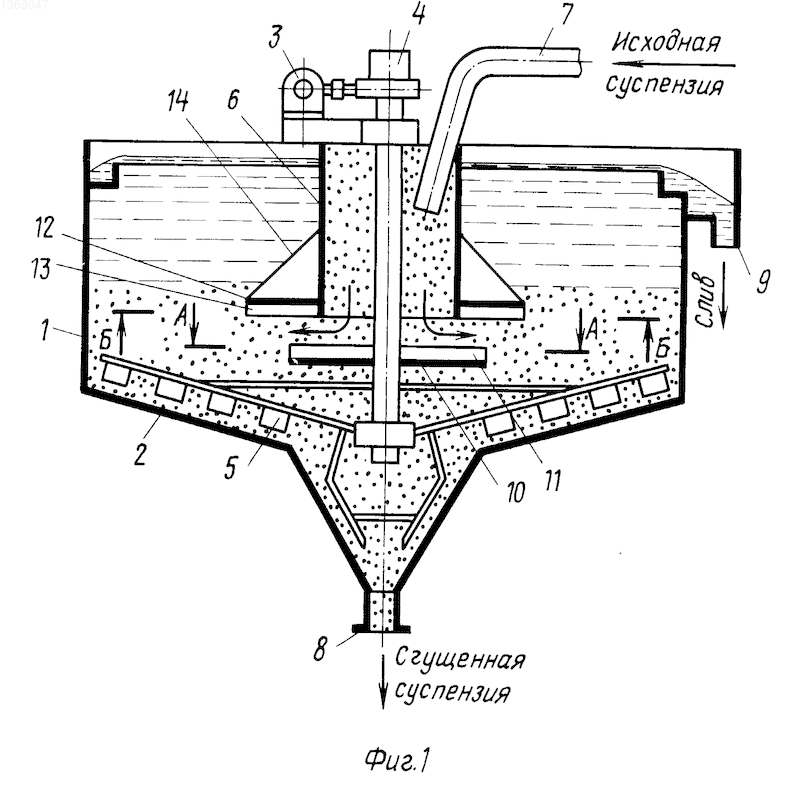

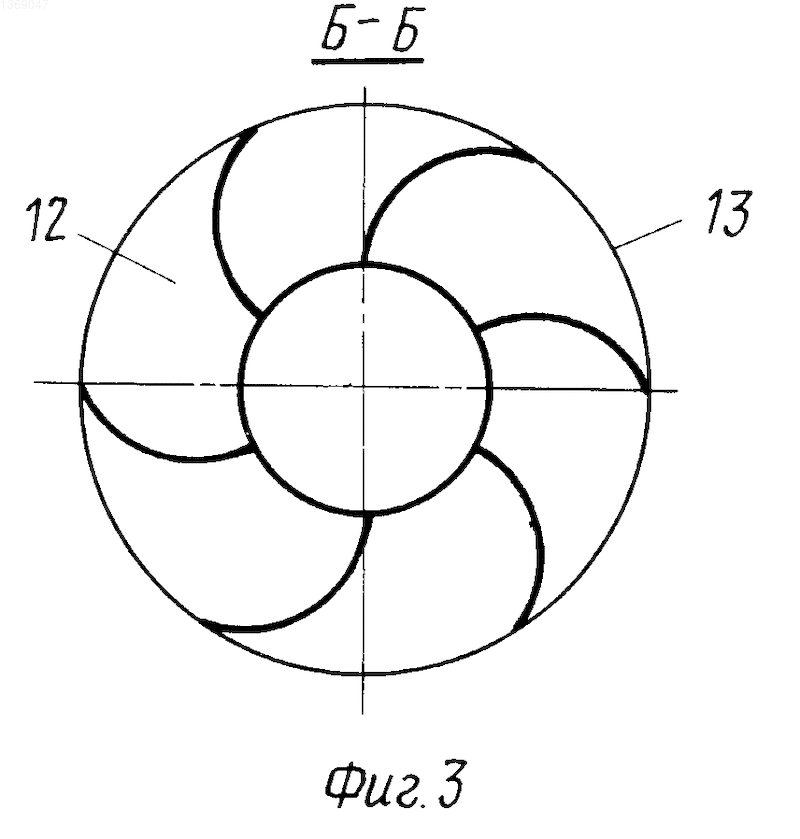

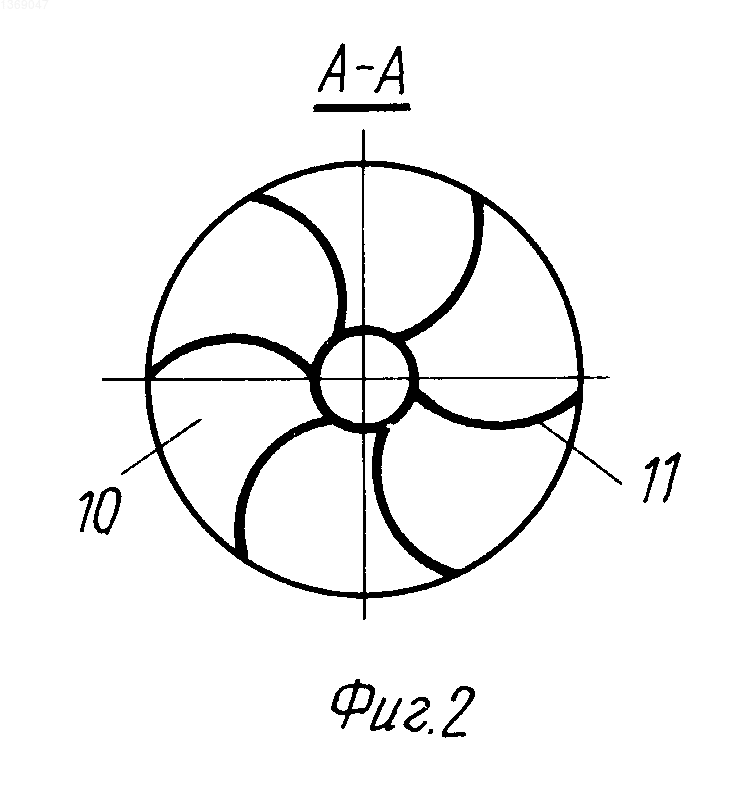

На фиг.1 представлен аппарат для сгущения суспензии, общий вид; на фиг.2 разрез А-А на фиг.1; на фиг.3 разрез Б-Б на фиг.1.
Аппарат состоит из цилиндрического корпуса 1 с коническим днищем 2, привода 3, вала 4, на котором закреплено гребковое устройство 5, питательного стакана 6, патрубка 7 для подвода перерабатываемой суспензии и патрубков 8 и 9 для отвода сгущенной пульпы и осветленного раствора. Под питательным стаканом на валу 4 жестко закреплен диск 10 с лопастями 11, закрепленными на его верхней поверхности. На наружной поверхности стакана 6 установлено кольцо 12 с лопастями 13, закрепленными на его нижней поверхности. Сверху к кольцу 12 примыкает усеченный конус 14, который предотвращает осаждение твердой фазы на верхнюю поверхность кольца 11. Направление изгиба лопастей 13 кольца 12 противоположно направлению изгиба лопастей 11 диска 10. Отношение диаметра диска 10 к диаметру стакана составляет 1,1-1,4, а отношение наружного диаметра кольца 12 к диаметру диска 10 Д_к/Д_д 1,1-1,5. Кольцо 12 установлено на расстоянии от диска 10, составляющем 0,2-0,45 диаметра последнего.
Аппарат работает следующим образом.
Суспензия, подлежащая переработке, загружается в корпус 1 через питательной стакан 6 и одновременно включается привод 3 гребкового устройства 5. По мере заполнения аппарата и накопления сгущенной твердой фазы в объеме, ограниченном нижней частью цилиндрического корпуса 1, конусным днищем 2 и плоскостью, проходящей через нижний торец стакана 6, открывается запорная арматура на патрубках 8 и 9 для отвода из сгустителя пульпы и осветленного раствора. Исходная суспензия, поступая в аппарат через стакан 6, попадает в диск 10, установленный под стаканом, изменяет направление движения с вертикального на горизонтальное и лопастями 11 равномерно распределяется по сечению нижней части сгустителя. При этом происходит фильтрация исходной суспензии через слой сгущенного продукта. Основная часть твердой фазы задерживается фильтрующим слоем, меньшая попадает в зону осветления. Под действием гравитационных сил частицы твердой фазы, попавшие в зону осветления, осаждаются в нижнюю часть сгустителя, смешиваются со сгущенной пульпой и выводятся из аппарата через разгрузочный патрубок 8. Концентрация твердой фазы в зоне осветления, таким образом, будет значительно меньше, чем концентрация в исходной суспензии, что определяет более высокие скорости отстоя частиц, т.к. ликвидируется стесненность осаждения. При этом выбор соотношения диаметров диска и стакана, равного 1,1-1,4, соотношения диаметров кольца и диска, равного 1,1-1,5 и расстояния между кольцом и диском, равного 0,2-0,45 диаметра последнего, обеспечивает оптимальные условия проведения процесса сгущения. При изменении направления движения суспензии, выходящей из питательного стакана 6, за счет установки диска 10 непосредственно у кромки стакана возникают вихревые токи, создающие восходящее движение жидкости вдоль поверхности стакана 6. Однако они гасятся кольцом 12 и не проникают в зону осветления. Лопасти 13 на кольце 12, направление изгиба которых противоположно направлению лопастей 11, раскручивают и гасят энергию восходящего тока жидкости и предотвращают попадание в зону осветления дополнительных порций твердой фазы.
Таким образом, происходит двухступенчатое сгущение пульпы и осветление раствора, что значительно повышает производительность аппарата и степень сгущения пульпы по сравнению с обычными сгустителями аналогичных размеров.
Аппарат для сгущения суспензий, содержащий цилиндрический корпус, гребковое устройство с приводом, питательный стакан, патрубки для подвода суспензии и отвода осветленного раствора и сгущенной пульпы, отличающийся тем, что, с целью повышения производительности и степени сгущения, он снабжен установленным на валу под питательным стаканом диском с лопастями на его верхней поверхности и жестко закрепленным на боковой поверхности питательного стакана кольцом с лопастями на его нижней поверхности, при этом лопасти диска и кольца выполнены противоположно изогнутым.
2. Аппарат по п. 1, отличающийся тем, что отношение диаметра диска к диаметру стакана составляет 1,1 - 1,4 а диаметра кольца к диаметру диска 1,1 - 1,5.
3. Аппарат по п.1, отличающийся тем, что кольцо установлено на расстоянии от диска, составляющим 0,2 - 0,45 диаметра диска.
