Поляриметр
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1363933
Авторы: Менделеев, Полищук, Сковородько
Формула
ПОЛЯРИМЕТР, содержащий оптически связанные и последовательно установленные анализатор и фотодетектор, подключенный через усилитель к системе регистрации сигналов, отличающийся тем, что, с целью повышения быстродействия, в него дополнительно введен оптически связанный и последовательно установленный с анализатором второй фотодетектор, подключенный через второй усилитель к системе регистрации сигналов, и перемножитель, подключенный входами к выходам усилителей, а выходом к системе регистрации, при этом анализатор выполнен в виде поляризационной призмы, два выхода которой оптически связаны с фотодетекторами.
Описание
Целью изобретения является повышение быстродействия.

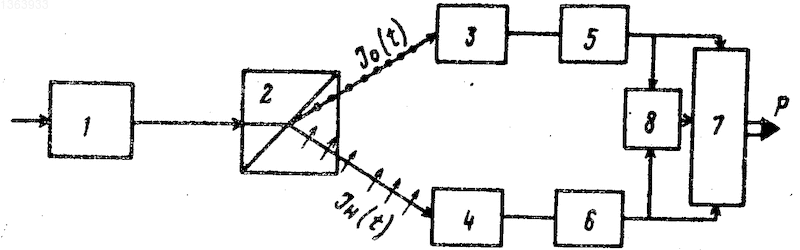

Изобретение поясняется на чертеже.
Поляриметр содержит оптически связанные и последовательно расположенные объектив 1, анализатор, в качестве которого используется поляризационная призма 2 (например, призма Волластона) и фотодетекторы 3 и 4, подключенные через широкополосные усилители 5, 6 к системе регистрации 7 сигналов, перемножитель 8, подключенный выходом к системе регистрации 7, а входом к усилителям 5 и 6. При таком включении поляризационной призмы 2 регистрируются соответственно необыкновенный и обыкновенный лучи. В качестве системы регистрации сигналов может быть использована, например, система цифровой обработки.
Предлагаемое устройство работает следующим образом.
Вдоль оптической оси на объектив 1 падает световой луч, который затем проходит поляризационную призму 2, с выхода которой обыкновенный луч падает на катод фотодетектора 4, а необыкновенный на катод фотодетектора 3. Фотодетекторы 3 и 4 регистрируют мгновенные интенсивности обыкновенного луча Io(t) и необыкновенного луча Iн(t). С выходов фотодетекторов 3 и 4 электрические сигналы усиливаются широкополосными усилителями 5 и 6 и поступают на перемножитель 8.
С выходов усилителей 5 и 6 и перемножителя 8 сигналы поступают на усреднители системы регистрации 7. В усреднителях происходит временное усреднение выходных сигналов усилителей 5, 6 и перемножителя 8. В результате усреднения получаются величины <I<sub>o(t)>, <I<sub>н(t)> и <I<sub>o(t) Iн(t)>, которые связаны с элементами матрицы взаимной когерентности следующим образом
< Io(t) > Ixx; <I<sub>н(t)>=Iyy;
<I<sub>o(t) Iн(t)> <I<sub>o(t)><I<sub>н(t)>=Iyx2
Это позволяет определить степень поляризации оптического сигнала по соотношению
P
Изобретение относится к технике оптических измерений и может быть использовано в установках по диагностике физических объектов оптическими поляризационными методами. Цель изобретения - повышение быстродействия. Световой луч с помощью поляризационной призмы 2 разделяется на обыкновенный и необыкновенный лучи, мгновенные интенсивности которых регистрируются с помощью фотодетекторов 3 и 4 соответственно. Сигналы с этих фотодетекторов усиливаются широкополосными усилителями 5 и 6, с выходов которых сигналы поступают на усреднители системы регистрации 7 и перемножитель 8, подключенный к системе регистрации. Прибор позволяет уменьшить время определения степени поляризации в 10 раз. 1 ил.
