Опора трубопровода
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1306250
Автор: Федоров
Формула
1. Опора трубопровода, включающая пару стоек с шарнирными устройствами по концам и скрепленные стойками, нижнее основание и пару консолей расположенного над ним хомута трубопровода, отличающаяся тем, что, с целью расширения эксплуатационных возможностей опоры путем обеспечения фиксации ее шарнирных устройств в отрегулированном положении трубопровода, стойки выполнены в виде винтов с набором регулирующих высотное положение хомута гаек, а консоли хомута выполнены в виде соосных цилиндрических цапф, каждая из которых снабжена вертикальным сквозным отверстием продольно-овальной формы с шириной большей, чем диаметр винта, при этом основание выполнено с парой противоположно разнесенных двухъярусных кронштейнов, снабженных на верхнем ярусе вертикальными резьбовыми отверстиями и на нижнем вертикальными сквозными отверстиями дугообразной в плане формы, центральные дуги каждого из которых размещены на общей окружности, винты нижними концами помещены в резьбовые отверстия кронштейнов основания, а верхними продеты в продольно-овальные отверстия цапф хомута и зафиксированы с упором снизу и сверху на поверхности цапф гайками.
2. Опора по п. 1, отличающаяся тем, что хомут выполнен неразъемным и снабжен помещенным вовнутрь его упругим кольцом.
Описание
Целью изобретения является расширение эксплуатационных возможностей опоры с шарнирными связями элементов путем обеспечения фиксации ее шарнирных связей в отрегулированном положении трубопровода.

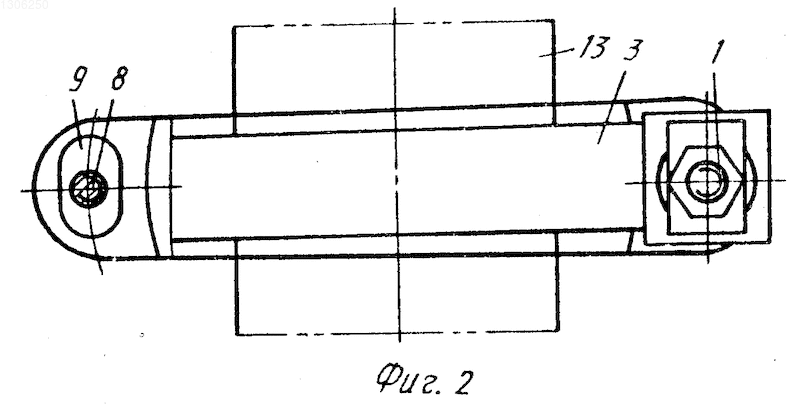

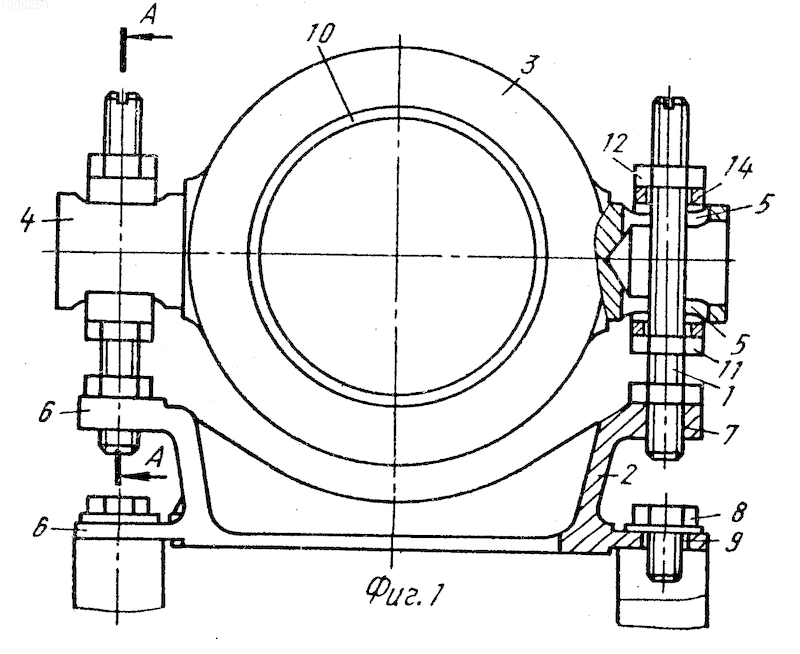

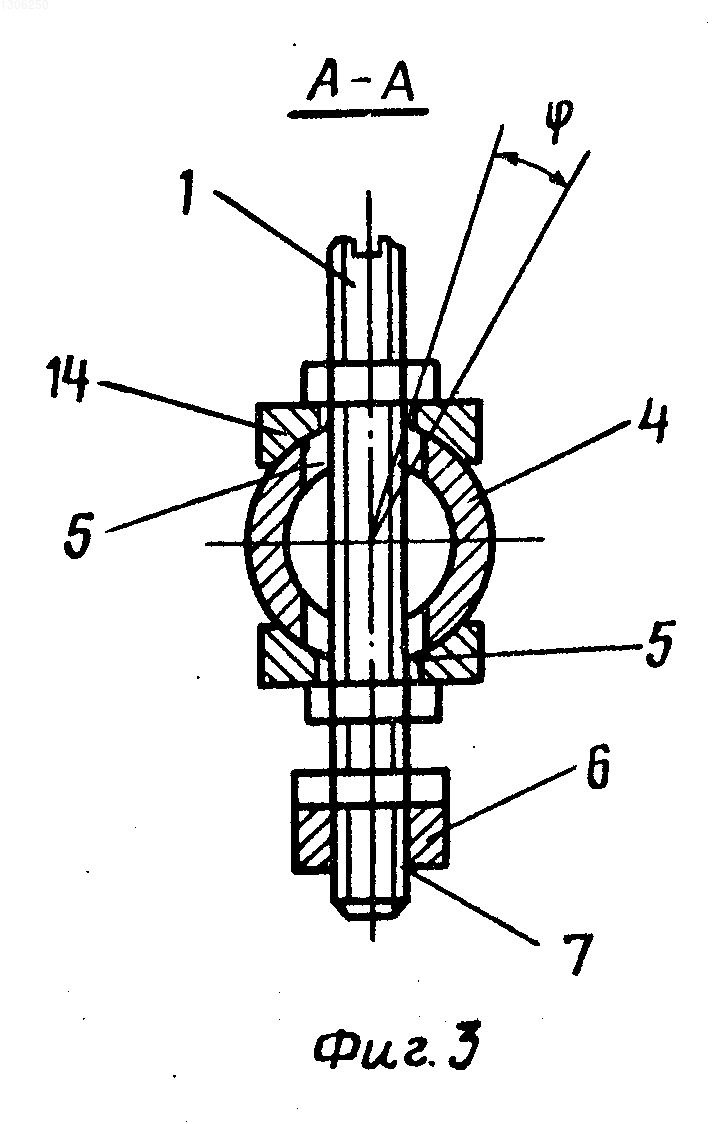

На фиг. 1 изображен фронтальный вид опоры; на фиг. 2 то же, план; на фиг. 3 разрез А-А на фиг. 1.
Опора трубопровода состоит из пары стоек 1 с шарнирными устройствами по концам и скрепляемых стойками нижнего основания 2 и пары консолей расположенного над ним хомута 3. Стойки 1 выполнены в виде винтов с набором регулирующих высотное положение хомута 3 гаек, а пара консолей хомута выполнена в виде соосных цилиндрических цапф 4, каждая из которых снабжена вертикальным сквозным отверстием 5 продольно овальной формы с шириной большей, чем диаметр винта. Основание 2 выполнено с парой противоположно разнесенных двухъярусных кронштейнов 6, снабженных на верхнем ярусе вертикальными сквозными под крепежные болты 8 отверстиями 9 дугообразной в плане формы, центральные дуги "0" каждого из которых размещены на общей окружности. Хомут 3 выполнен неразъемным и снабжен помещенным внутрь его упругим кольцом 10. Винты стоек 1 нижними концами помещены в резьбовые отверстия 7 кронштейнов основания, а верхними продеты в продольно овальные отверстия 5 цапф 4 хомута и зафиксированы с упором сверху и снизу на поверхности цапф гайками 11 и 12.
Работает опора следующим образом. При необходимости дать трубопроводу 13 нелинейное смещение его сдвигают, преодолевая сопротивление упругого кольца 10. Для изменения его высотного положения ослабляют гайки 11 и 12 крепления винтов к цапфам 4 хомута 3 и вывинчивают или завинчивают винты. Для изменения положения трубопровода в поперечном направлении освобождают гайки 11 и 12 крепления цапф хомута к винтам и смещают цапфы 4 вдоль подкладок 14 в пределах длины продольно овальных отверстий 5 цапф. Для поворота трубопровода в плоскости его оси на угол
указанным выше образом освобождают цапфы хомута от крепления к винтам и производят поворот хомута с цапфами на прокладках 14 в пределах ширины овальных отверстий 5 цапф. Для поворота трубопровода в плане освобождают болты 8 крепления основания 2 и поворачивают последнее в пределах длины дугообразных отверстий 9.Изобретение относится к строительству и машиностроению и позволяет расширить эксплуатационные возможности опоры с шарнирными связями элементов путем обеспечения фиксации ее шарнирных связей в отрегулированном положении трубопровода. При необходимости дать трубопроводу линейное смещение его сдвигают, преодолевая сопротивление упругого пальца 10. Для изменения его высотного положения и поворота в плоскости хомута 3 ослабляют гайки 11 и 12 и вывинчивают винты. Для изменения поперечного положения трубопровода освобождают те же гайки 11 и 12 и смещают цапфы 4 вдоль подкладок 14. Для поворота трубопровода в плане освобождают болты 8 и поворачивают основание 2 в пределах длины дугообразных отверстий 9 нижнего его кронштейна 6. 1 з. п. ф-лы, 3 ил.
Рисунки
Заявка
3857224/08, 19.02.1985
Федоров Ю. И
МПК / Метки
МПК: F16L 3/10
Метки: опора, трубопровода
Опубликовано: 27.11.1996
