Устройство для поштучной выдачи электродов и сепараторов аккумуляторов

Устройство для поштучной выдачи электродов и сепараторов аккумуляторов, содержащее наклонно расположенный магазин, дно которого является транспортером, разделительный механизм, установленный у приподнятой стороны магазина и выполненный в виде кронштейна с язычком, установленного с возможностью свободного качания, приемник и ограничительный упор, отличающееся тем, что, с целью уменьшения брака, оно содержит направляющие, установленные у приподнятой стороны магазина, а приемник выполнен в виде ползуна и размещен в направляющих, ограничительный упор выполнен в виде разноплечего рычага, установленного на приемнике с возможностью перемещения в вертикальной плоскости.

Изобретение относится к электротехнической промышленности и может быть использовано для поштучной выдачи электродов и сепараторов аккумуляторов.
Целью изобретения является уменьшение брака.

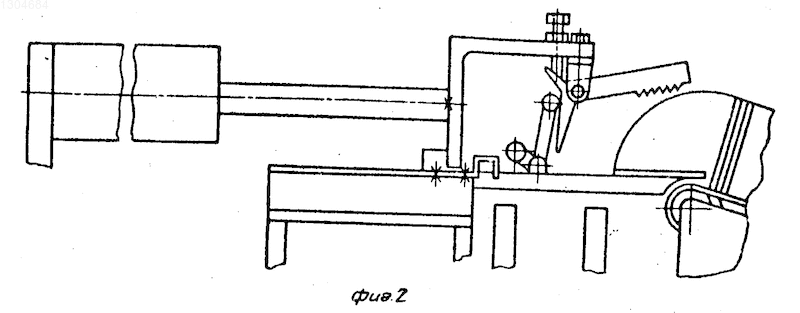

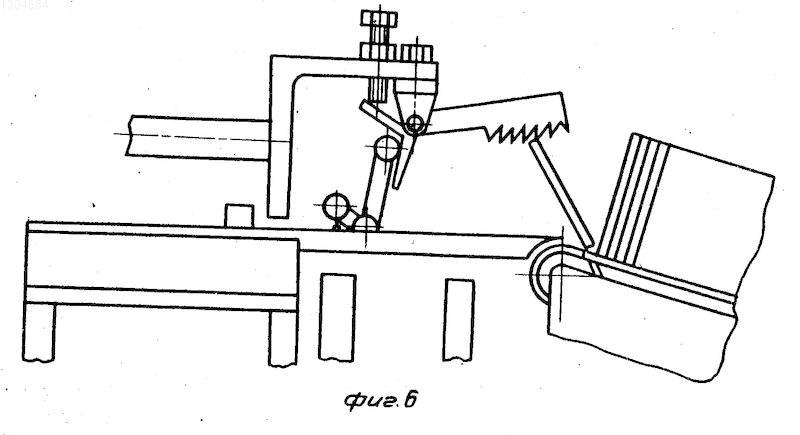

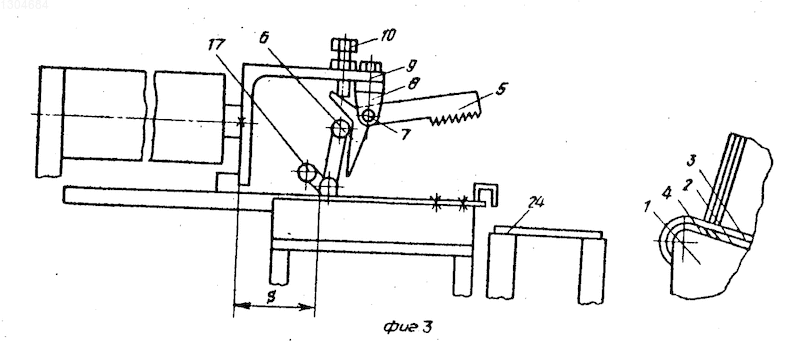

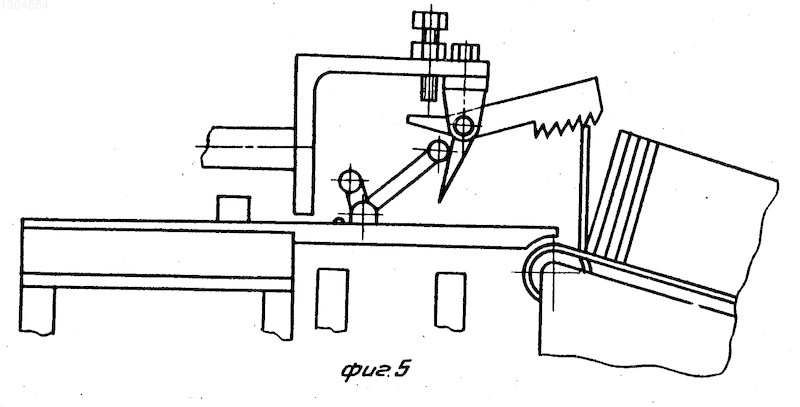

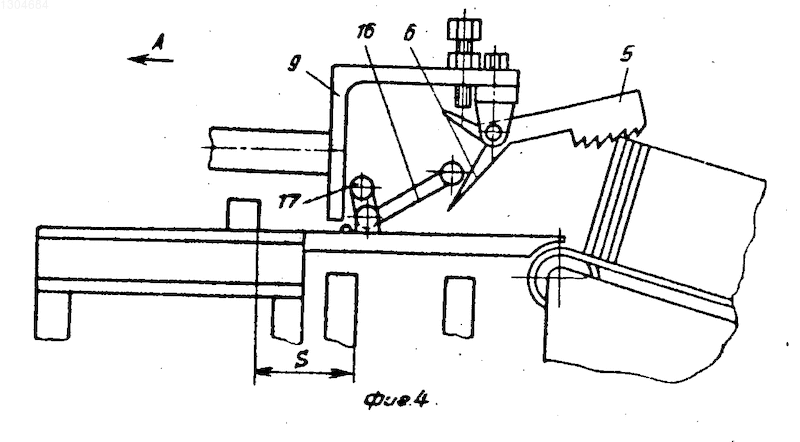

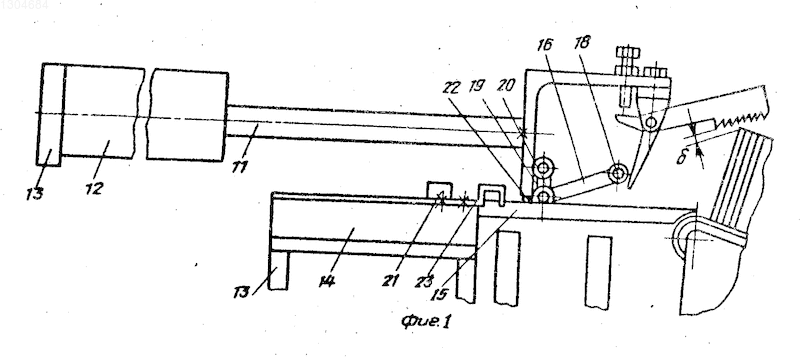

На фиг. 1 изображено предложенное устройство в исходном положении; на фиг. 2 то же, в момент укладки детали на приемник; на фиг. 3 то же, в момент сброса детали с приемника на транспортер; на фиг. 4 6 то же, в момент захвата детали и отделения ее от остальных деталей в магазине.
Предложенное устройство содержит наклонно расположенный магазин 1 для наклонения электродов или сепараторов. Дно магазина выполнено с направляющими 2, на которых размещены транспортирующие цепи 3, натянутые на приводную звездочку 4. Разделительный механизм содержит зубчатый кронштейн 5 с язычком 6, установленный с возможностью качания на оси 7 в пазу вилки 8, закрепленной на Г-образной траверсе 9. Кронштейн может иметь отрезок ножовочного полотна. На траверсе установлен регулировочный болт 10. Плоскость качания кронштейна параллельна стенкам магазина и перпендикулярна плоскости дна магазина.
Траверса соединена с приводом посредством штока 11 цилиндра 12, который закреплен на раме 13. Рама снабжена направляющими 14, в которых размещен приемник 15, выполненный в виде ползуна. На приемнике размещен ограничительный упор, выполненный в виде разноплечего качающегося рычага 16 с роликами 17 и 18. Соотношение плеч рычага составляет 1:3. Рычаг установлен на приемнике посредством оси 19 в проушине 20. На приемнике установлены также упоры 21, 22.
На направляющих установлен сбрасыватель 23. Под приемником размещен транспортер 24.
Взаимное расположение траверсы, проушины и разноплечего рычага обеспечивает в исходном положении между зубчатой частью кронштейна и отделяемой деталью в магазине зазор в пределах 3 5 мм.
Устройство работает следующим образом. При движении по стрелке А траверса 9 контактирует с коротким плечом рычага 16, отрывается от ролика 17 вследствие того, что короткое плечо рычага совершает путь в 3 раза меньший, чем длинное плечо рычага.
Наличие образовавшегося зазора d между траверсой и роликом позволяет кронштейну 5, имеющему массу больше, чем рычаг, повернуться вокруг оси 7 и опуститься на отделяемую деталь. За счет массы кронштейна и зубьев между отделяемой деталью и кронштейном создается сцепление, достаточное для поворота детали вокруг точки 0.
При прохождении кронштейном пути S происходит опрокидывание детали на приемник 15. Далее кронштейн контактирует с упором 21 и перемещает приемник с деталью. Деталь (электрод) наталкивается на сбрасыватель 23 и сдвигается на транспортер 24 сборочного механизма.
При обратном движении траверса контактирует с роликом 17 и поворачивает рычаг вокруг оси 19. При этом ролик 18 давит на язычок 6 и поворачивает кронштейн 5 вокруг оси 7 до тех пор, пока траверса не начнет контактировать с проушиной 20. Кронштейн фиксируется в исходном положении. При дальнейшем воздействии траверсы на проушину происходит перемещение зафиксированного кронштейна и приемника в исходное положение.
Предложенное устройство позволяет уменьшить брак, обусловленный разрушением электродов, поскольку в нем отсутствует механическое воздействие ограничительного упора на плоскость электрода или сепаратора.
Изобретение относится к устройствам для поштучной выдачи электродов и сепараторов аккумуляторов. Цель изобретения - уменьшение брака. Устройство содержит наклонно расположенный магазин (М), дно которого является транспортером, и разделительный механизм, установленный у приподнятой стороны. Разделительный механизм выполнен в виде кронштейна с язычком, установленного с возможностью свободного качания, в плоскости, параллельной стенкам М и перпендикулярной плоскости дна М. Язычок кронштейна контактирует с ограничительным упором, выполненным в виде качающегося разноплечего рычага 16, установленного на приемнике 15. Приемник выполнен в виде ползуна, размещенного в направляющих 14, расположенных у приподнятой стороны М. Устройство устраняет разрушение электродов из-за механического воздействия ограничительного упора. 6 ил.
