Вход в полевое сооружение
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Вход в полевое сооружение, включающий параллельный сооружению и перпендикулярно примыкающий к нему участки, выполненные из несущего каркаса и закрепленных на нем щитов ограждения, отличающийся тем, что, с целью повышения защиты от проникающей радиации, участки расположены Т-образно относительно друг друга с образованием на конце параллельного участка тупика, глубина которого равна или больше его ширины.
Описание
Целью изобретения является повышение защиты от проникающей радиации.

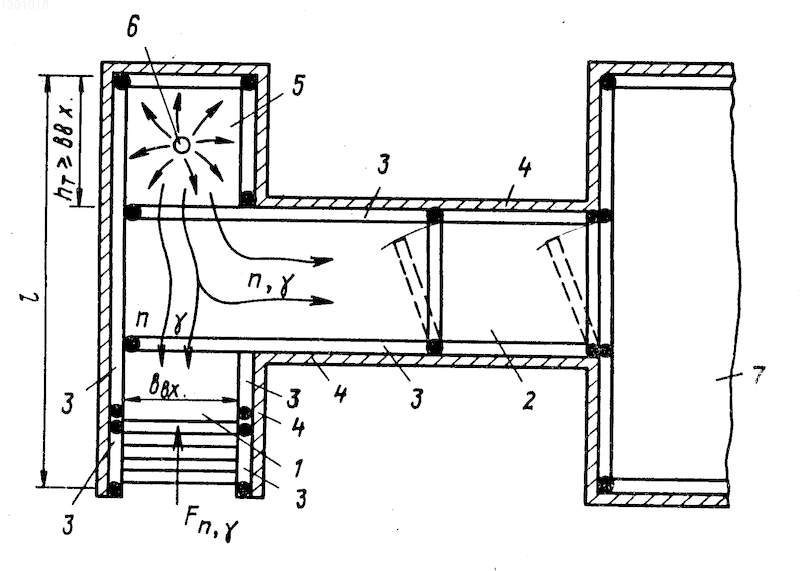

На чертеже изображен вход в полевое сооружение, общий вид.
Вход включает участки, один из которых 1 параллелен сооружению, а другой 2 перпендикулярен сооружению и примыкает к нему. Участки 1 и 2 входа выполнены из несущего каркаса 3 и закрепленных на нем щитов 4 ограждения.
Участки 1 и 2 расположены T-образно относительно друг друга с образованием на конце параллельного участка 1 тупика 5, глубина которого hт равна или больше его ширины bвх.
При взрыве ядерного боеприпаса поток гамма-нейтронного излучения, попадая во входной участок 1, отражается и частично поглощается стенками самого входа, при этом точка детектирования излучения 6 будет находиться не перед входом в участок 2, а сместится в тупик 5, где часть рассеянного излучения отразится в обратном направлении (эффект альбедо) и поглотится стенками тупика, что существенно уменьшает суммарную дозу гамма-нейтронного излучения, прошедшую через входное устройство во внутренний объем основного сооружения 7. Равнопрочность несущих конструкций тупика позволяет им работать совместно с несущими элементами входа и не разрушаться от сейсмовзрывных нагрузок.
Положительным является и то, что время на укрытие личного состава не увеличивается, а уменьшается, так как расстояние, которое он преодолевает по участку 1 меньше, чем в Г-образном входе.
Таким образом, объемно-планировочное и конструктивное решение входа обеспечивает более высокую степень защиты личного состава от проникающей радиации ядерного взрыва.
Изобретение относится к области строительства полевых сооружений. Целью изобретения является повышение защиты от проникающей радиации. Для этого вход в полевое сооружение выполнен из T-образно расположенных участков, один из которых 1 параллелен сооружению, а другой 2 перпендикулярен сооружению и примыкает к нему. На конце участка 1 образован тупик 5, глубина которого равна или больше его ширины. 1 ил.
