Парогенератор
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. ПАРОГЕНЕРАТОР, содержащий корпус с пучком теплообменных труб, заключенным в открытый снизу кожух, на крышке которого установлены циклонные сепараторы с водосливными отверстиями, и коллектор питательной воды, отличающийся тем, что, с целью повышения эксплуатационной надежности путем стабилизации уровня воды в корпусе, он снабжен направляющей перегородкой с центральным переливным проемом, расположенной над крышкой кожуха ниже водосливных отверстий циклонных сепараторов, а коллектор питательной воды установлен над направляющей перегородкой по ее периферии.
2. Парогенератор по п.1, отличающийся тем, что направляющая перегородка выполнена с направленной вверх закраиной, расположенной с зазором относительно корпуса.
Описание
Целью изобретения является повышение эксплуатационной надежности парогенератора путем стабилизации уровня воды в корпусе за счет обеспечения более полного перемешивания отсепарированной воды с питательной водой, исключающего попадание пара в опускной канал циркуляции нагреваемой воды.

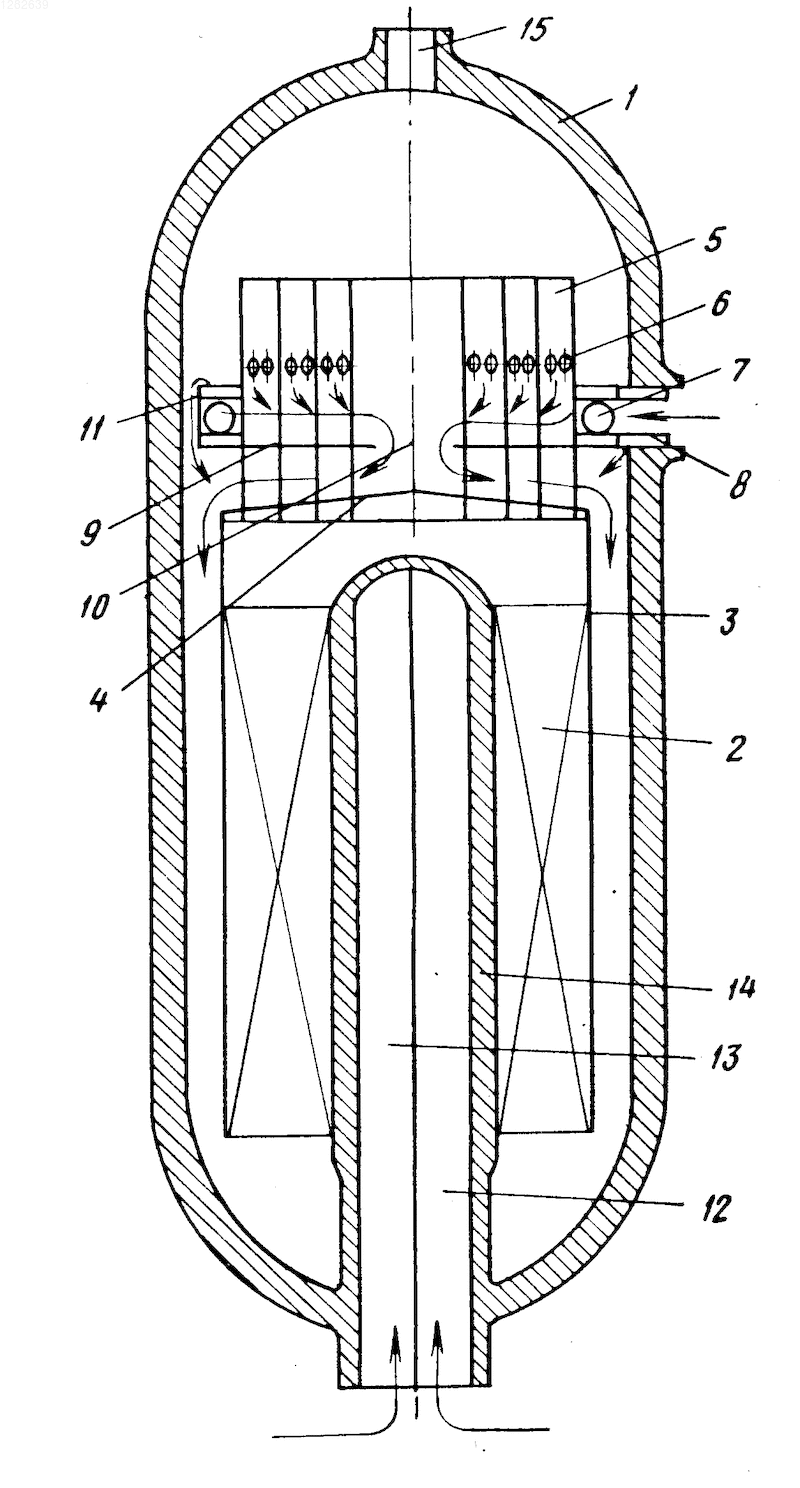

На чертеже схематично изображен парогенератор, общий вид.
Парогенератор содержит корпус 1 с пучком 2 теплообменных труб, заключенным в открытый снизу кожух 3, на крышке 4 которого установлены циклонные сепараторы 5 с водосливными отверстиями 6, и коллектор 7 питательной воды, подключенный к подводящему трубопроводу 8. Над крышкой 4 кожуха 3 ниже водосливных отверстий 6 циклонных сепараторов 5 расположена направляющая перегородка 9 с центральным переливным проемом 10. Коллектор 7 питательной воды установлен над направляющей перегородкой 9 по ее периферии. Направляющая перегородка 9 выполнена с направленной вверх закраиной 11, расположенной с зазором относительно корпуса 1.
Трубы пучка 2 подключены концами к раздающей 12 и собирающей 13 камерам центрального коллектора 14. В верхней части корпус 1 снабжен паровыпускным отверстием 15, сообщенным с турбиной (не показана).
Парогенератор работает следующим образом.
Теплоноситель, проходя по трубам трубного пучка 2, отдает тепло котловой воде, которая при этом испаряется. Пароводяная смесь проходит через циклонные сепараторы 5. Пар удаляется из парогенератора через отверстие 15, а отсепарированная вода стекает в опускной канал, образованный кожухом 3 и корпусом 1. Питательная вода поступает из коллектора 7 по периметру направляющей перегородки 9 и, смешиваясь с отсепарированной водой, стекает в центральный переливной проем 10, затем по крышке 4 кожуха 3 в опускной канал. За время прохода питательной воды из коллектора 7 в опускной канал происходит надежное смешение ее с отсепарированной водой.
Закраина 11 позволяет организовать слив излишков питательной воды в опускной канал, предотвращая бесконтрольное повышения уровня над направляющей перегородкой 9.
Омывая перегородку 9 сначала сверху, а затем снизу, отсепарированная вода полностью перемешивается с питательной водой. Захваченный потоком пар конденсируется до опускного канала, что стабилизирует физический уровень в корпусе 1 и влажность пара на выходе из сепараторов 5. При этом эксплуатационная надежность парогенератора повышается.
