Свая

Номер патента: 1266262

Авторы: Высоцкий, Лесницкий, Мушенко, Таргулян, Хариновский

Формула

СВАЯ, включающая полый цилиндрический корпус, имеющий продольные разрезы в нижней части с образованием анкерной головки из расположенных между разрезами лепестков корпуса, отличающаяся тем, что, с целью снижения материалоемности сваи, трудоемкости ее изготовления и повышения несущей способности, лепестки снабжены фиксаторами из положения в раскрытом виде, причем каждый фиксатор выполнен в виде криволинейной, обращенной выпуклостью к стенке скважины пластины длиной, равной ширине трех лепестков, и закреплен горизонтально на внешней поверхности соответствующего лепестка в его средней части.

Описание

Изобретение относится к области строительства и может быть использовано при строительстве свайных фундаментов, используемых преимущественно в вечномерзлых грунтах.
Цель изобретения - снижение материалоемкости сваи, трудоемкости ее изготовления и повышение несущей способности.

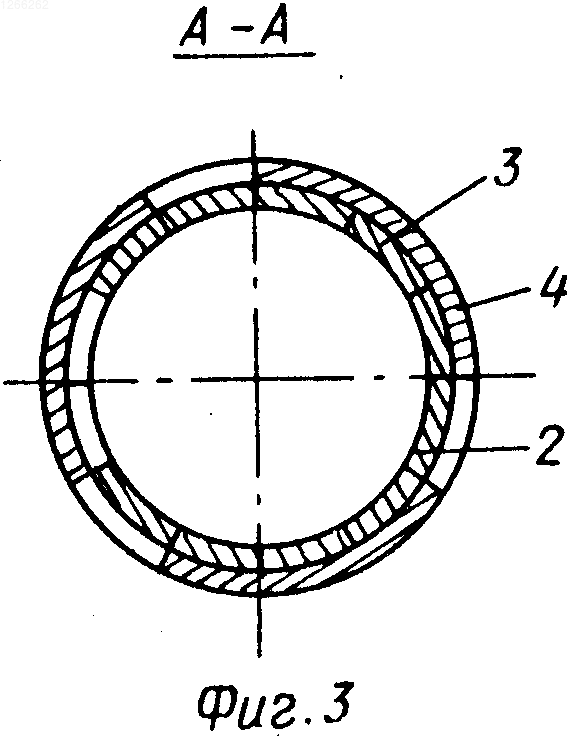

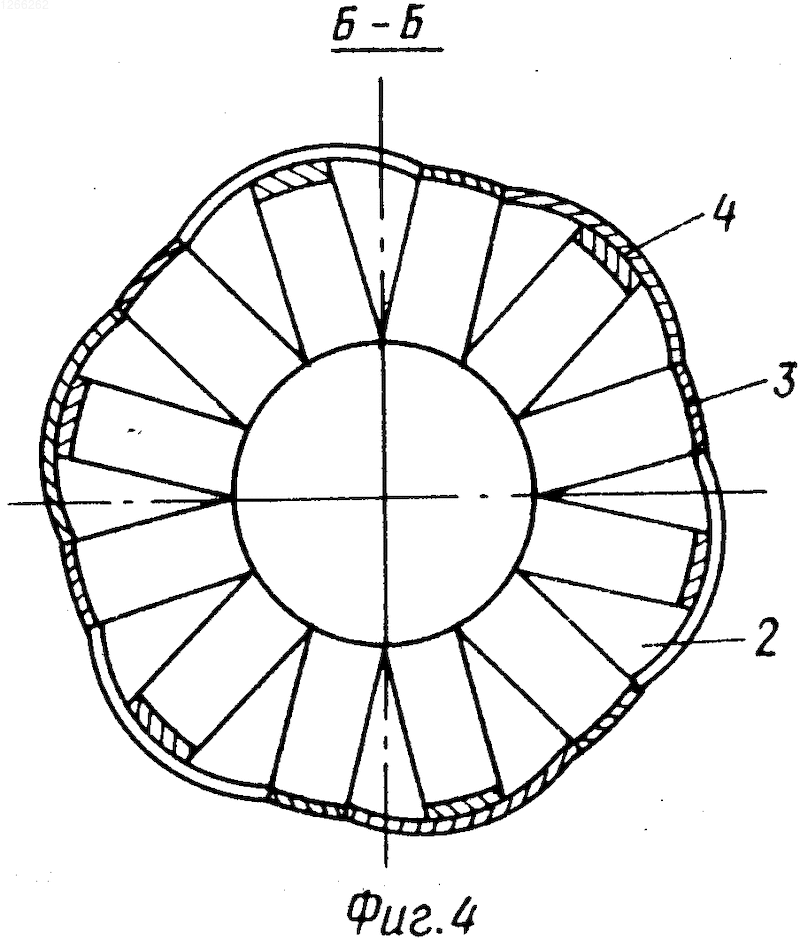

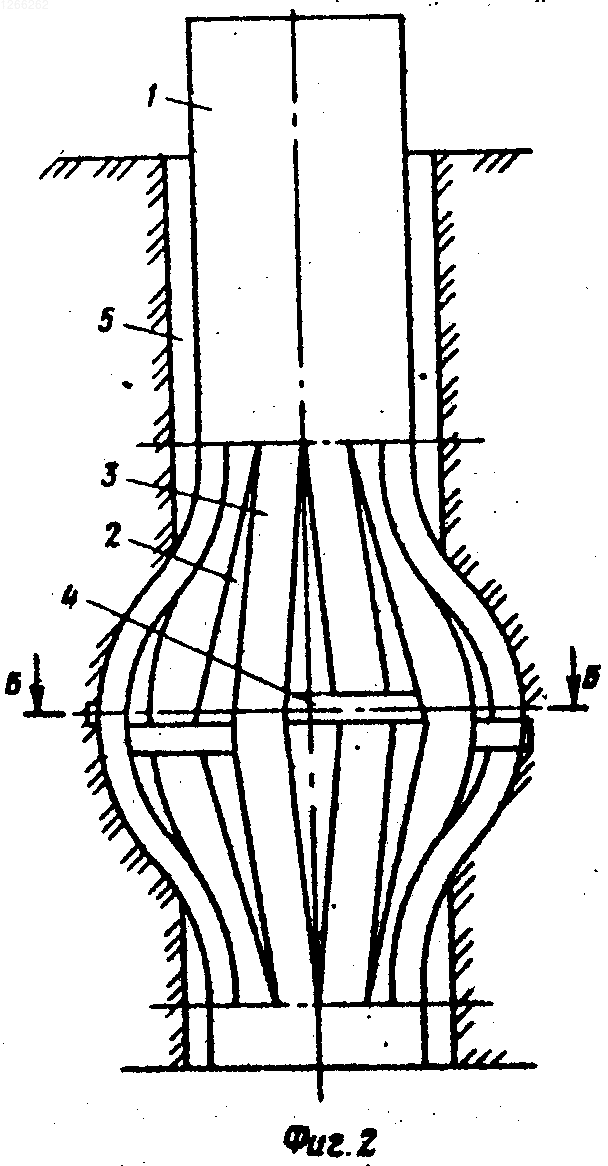

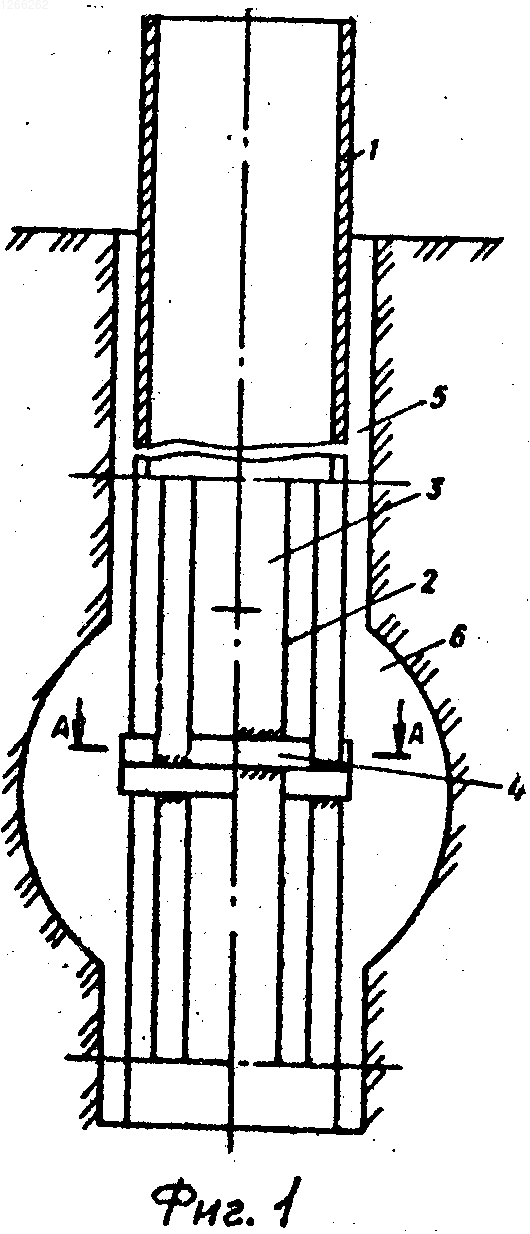

На фиг. 1 изображена свая, погруженная в скважину, общий вид; на фиг. 2 - свая после раскрытия анкерной головки, общий вид; на фиг. 3 - разрез А-А на фиг. 1; на фиг. 4 - разрез Б-Б на фиг. 2.
Свая включает полый цилиндрический корпус 1. В нижней части корпуса имеются продольные разрезы 2 с образованием анкерной головки из расположенных между продольными разрезами 2 лепестков полого цилиндрического корпуса 1. На внешней поверхности соответствующих лепестков 3 в их средней части закреплены горизонтально фиксаторы 4. Последние выполнены в виде криволинейных пластин, обращенных выпуклостью к стенке скважины 5, и длиной, равной ширине трех лепестков 3.
Устройство сваи выполняют следующим образом.
В вечномерзлом грунте пробуривают скважину 5, в которой делают уширение 6 (на высоте анкерной головки сваи). В скважину 5 заливают грунтовый раствор и опускают полый цилиндрический корпус 1 сваи до упора в дно скважины 5. Грунтовый раствор заходит вовнутрь корпуса сваи.
Ударами свайного молота (на чертеже не показан) по корпусу сваи сжимают анкерную головку. При этом лепестки 3 расходятся в стороны по радиусам от центра корпуса. Сжатие анкерной головки ударами молота продолжают до тех пор, пока продольные разрезы 2 не образуют между собой щели достаточные по величине, чтобы в них опустились концы фиксаторов 4.
В раскрытом положении (см. фиг. 2) анкерной головки фиксаторы 4 упариваются своими концами в боковую часть лепестков 3 и препятствуют их обратному сжатию, т. е. фиксируют анкерную головку в скважине 5 в раскрытом положении. Благодаря этому свая с замерзшим внутри и вокруг нее грунтовым раствором образует жесткую пространственную систему, что гарантирует жесткость конструкции сваи и ее повышенную несущую способность.
