Номер патента: 1256658
Автор: Герасимов
Формула
1. ГЕНЕРАТОР ВЫСОКОВОЛЬТНЫХ ИМПУЛЬСОВ, выполненный по каскадной схеме Аркадьева-Маркса и содержащий первую и вторую клеммы для подключения источника питания, клемму для подключения выхода блока запуска, выходной высоковольтный вывод и в каждом каскаде конденсатор, разрядник и зарядные элементы, причем зарядные элементы всех каскадов соединены между собой последовательно с образованием двух параллельных цепей, первая из которых, содержащая резисторы, соединена с первой клеммой для подключения источника питания и общей шиной, а разрядник первого какада выполнен управляемым, при этом управляющий электрод управляемого разрядника соединен с клеммой для подключения выхода блока запуска, чередующаяся цепь из последовательно соединенных разрядников и конденсаторов подключена к выходному высоковольтному выводу и общей шине и размещена вместе с резисторами первой зарядной цепи внутри элементов второй зарядной цепи, отличающийся тем, что, с целью упрощения обслуживания при проведении профилактических и ремонтно-монтажных работ, зарядные элементы второй цепи выполнены из объемно-проводящего материала в виде трубчатых секций, снабженных разъемными контактами.
2. Генератор по п.1, отличающийся тем, что конденсатор, разрядник и зарядный резистор каждого каскада снабжены разъемными контактами и размещены в соответствующей трубчатой секции.
3. Генератор по пп.1 и 2, отличающийся тем, что, с целью расширения функциональных возможностей, каждая трубчатая секция снабжена дополнительным выводом, расположенным на ее боковой поверхности с внешней стороны.
Описание
Целью изобретения является упрощение в обслуживании генератора при проведении профилактических и ремонтно-монтажных работ путем выполнения одной из зарядных цепей генератора из объемно-проводящего материала в виде трубчатых секций, снабженных разъемными контактами. Конденсатор, разрядник и зарядный резистор каждого каскада могут быть снабжены разъемными контактами и размещены в соответствующей трубчатой секции. Каждая трубчатая секция может быть снабжена дополнительным выводом, расположенным на ее боковой поверхности с внешней стороны.

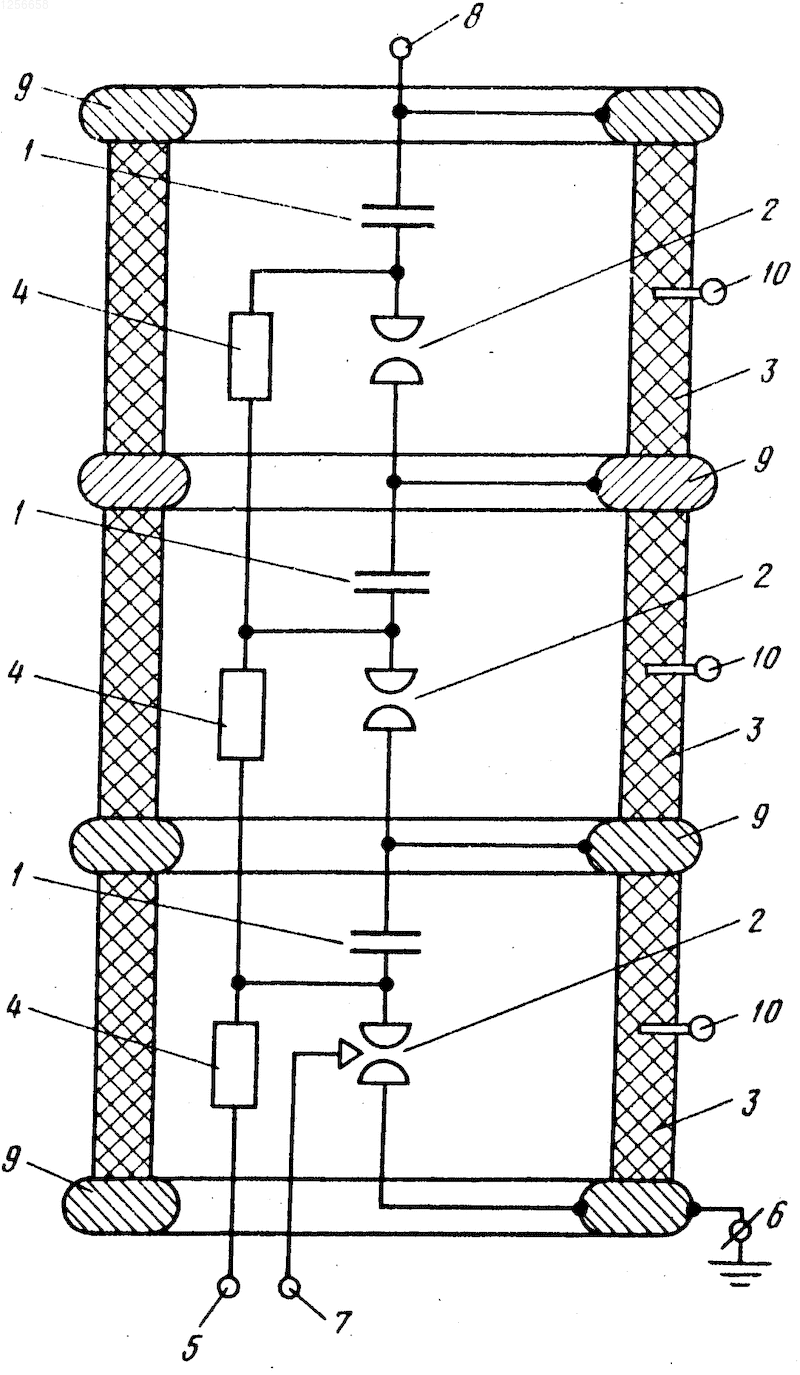

На чертеже представлен эскиз конструктивного выполнения генератора, состоящего из трех каскадов.
Генератор содержит в каждом из каскадов конденсатор 1, разрядник 2, зарядные элементы (резисторы) 3 и 4, причем соединенные между собой последовательно зарядные элементы 4 образуют первую зарядную цепь, соединенную с первой клеммой 5 для подключения источника питания, а соединенные между собой последовательно зарядные элементы 3 образуют вторую зарядную цепь, соединенную с второй клеммой 6 для подключения источника питания и общей шиной.
Разрядник 2 первого (нижнего на чертеже) каскада выполнен управляемым, при этом его управляющий электрод соединен с клеммой 7 для подключения выхода блока запуска. Чередующаяся цепь из последовательно соединенных разрядников 2 и конденсаторов 1 подключена к выходному высоковольтному выводу 8 и общей шине.
Зарядные элементы 3 второй зарядной цепи выполнены из объемно-проводящего материала в виде трубчатых секций, снабженных разъемными контактами 9, например, в виде металлических колец, охватывающих каждую секцию по периметру.
Конденсатор 1, разрядник 2 и зарядный элемент 4 каждого каскада также могут быть снабжены разъемными контактами и размещены в соответствующей секции. Каждая трубчатая секция (зарядный элемент 3) может быть снабжена дополнительным выводом 10, расположенным на ее боковой поверхности с внешней стороны.
Генератор работает следующим образом.
От внешнего источника питания по цепи: клемма 5, зарядные резисторы 4, разъемные контакты 9, зарядные элементы 3, клемма 6, производится зарядка конденсаторов 1. По окончании процесса зарядки на клемму 8 подается импульс от блока запуска. Разрядник 2 первого (нижнего на чертеже) каскада пробивается, что приводит к перенапряжению на разрядниках 2 остальных каскадов, в результате чего они также пробиваются, и на высоковольтном выводе 8 образуется импульс напряжения, амплитуда которого равна сумме напряжений зарядки конденсаторов 1 всех каскадов генератора.
Зарядные элементы 3 могут быть выполнены из твердого объемно-проводящего материала либо в виде двух соосных цилиндров, заполненных жидким диэлектриком. Благодаря такому конструктивному выполнению генератор имеет повышенную электропрочность в связи с более равномерным распределением потенциала между каскадами. Наличие разъемных соединений между зарядными элементами 3, разрядником 2, зарядным элементом 4 и конденсатором 1, каскадов генератора упрощает процесс сборки и разборки при проведении профилактических и ремонтно-монтажных работ.
Наличие дополнительных выводов 10 расширяет функциональные возможности генератора, позволяя одновременно снимать импульсные напряжения с разными амплитудами.
Рисунки
Заявка
3377405/21, 08.01.1982
Герасимов А. И
МПК / Метки
МПК: H03K 3/53
Метки: высоковольтных, генератор, импульсов
Опубликовано: 27.11.1995
