Приемник радиоимпульсных сигналов

Приемник радиоимпульсных сигналов, содержащий выходной сумматор и соединенные последовательно первый полосовой фильтр, вход которого является входом приемника радиоимпульсных сигналов, и N усилительно-детекторных каскадов, детекторный выход первого усилительно-детекторного каскада соединен с соответствующим входом выходного сумматора, отличающийся тем, что, с целью повышения помехозащищенности по отношению к радиоимпульсным помехам с несущей частотой, отличной от несущей частоты полезного радиоимпульсного сигнала, в него введены N-1 ключей, выход каждого из которых соединен с соответствующим входом выходного сумматора, N-1 RS-триггеров, N-1 пороговых элементов, соединенные последовательно второй полосовой фильтр с полосой пропускания, большей полосы пропускания первого полосового фильтра, вход которого соединен с входом приемника радиоимпульсных сигналов, N-1 дополнительных усилительно-детекторных каскадов, соединенные последовательно элемент ИЛИ, каждый вход которого соединен с выходом соответствующего порогового элемента, формирователь импульса установки RS-триггеров в начальное положение, выход которого соединен с R входами RS-триггеров, детекторньй выход i-го (i= 1, 2.), N-1 дополнительного усилительно-детекторного каскада соединен с входом i-го порогового элемента, выход которого соединен с входом i-го RS -триггера, вход i-го ключа соединен с детекторным выходом (i+1)-го усилительно-детекторного каскада, а управляющий вход i-го ключа соединен с выходом i-гo RS-триггера.

Изобретение относится к радиотехнике и может быть использовано в устройствах различного назначения, осуществляющих прием радиоимпульсных сигналов в широком динамическом диапазоне в условиях воздействия радиоимпульсных помех.
Цель изобретения повышение помехозащищенности по отношению к радиоимпульсным помехам с несущей частотой, отличной от несущей частоты полезного радиоимпульсного сигнала.

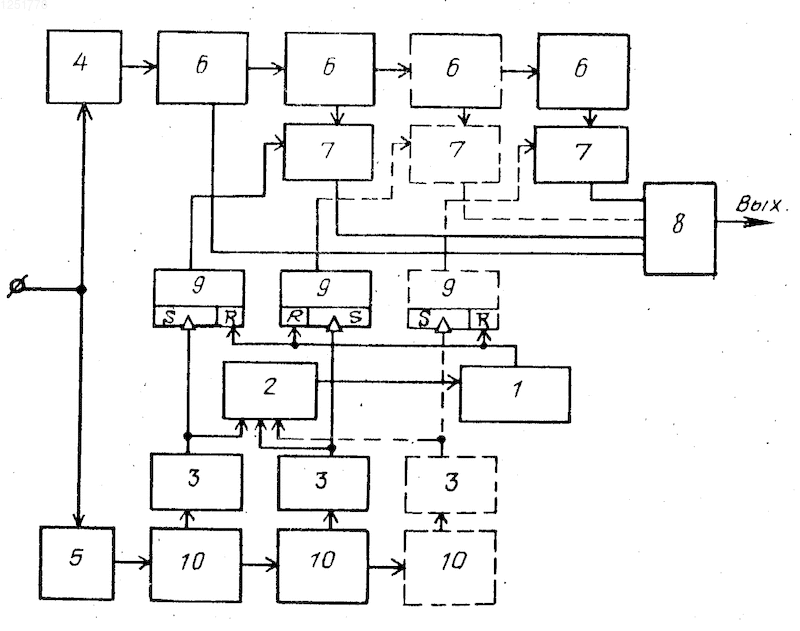

На чертеже представлена структурная электрическая схема приемника радиоимпульсных сигналов.
Приемник радиоимпульсных сигналов содержит формирователь 1 импульса установки RS-триггеров в начальное положение, элемент ИЛИ 2, пороговые элементы 3, первый полосовой фильтр 4, второй полосовой фильтр 5, усилительно-детекторные каскады 6, ключи 7, выходной сумматор 8, RS-триггеры 9, дополнительные усилительно-детекторные каскады 10.
Приемник радиоимпульсных сигналов работает следующим образом. Полезные радиоимпульсы и радиоимпульсы помехи поступают с входа устройства на первый и второй полосовые фильтры 4 и 5. Первый полосовой фильтр 4 отличается от второго полосового фильтра 5 шириной полосы пропускания (ПЧ) и количеством звеньев. Ширина полосы пропускания первого полосового фильтра 4 согласована с длительностью импульса полезного сигнала, а ширина полосы пропускания второго полосового фильтра 5 такова, что "захватывает" оба "соседних" канала "выше" и "ниже" по оси частот. Соотношение количества звеньев в первом и втором полосовых фильтрах 4 и 5 подобрано таким образом, что импульс на детекторном выходе i-го усилительно-детекторного каскада отстает от импульса усилительно-детекторного каскада 10 на детекторном выходе i-го дополнительного на величину t. Таким образом, формируются два идентичных по усилению тракта ПЧ: узкополосный (основной) и широкополосный (дополнительный).
Опережающий импульс выделяется на детекторном выходе одно или нескольких дополнительных усилительно-детекторных каскадов 10 в зависимости от уровня входного сигнала и поступает на входы соответствующих пороговых элементов 3.
На выходе порогового элемента 3 появляется импульс при превышении сигналом некоторого выбранного заранее порога (определяется уровнем шумов).
Коэффициенты усиления всех усилительно-детекторных и дополнительных усилительно-детекторных каскадов 6 и 10 одинаковы и они начинают входить в ограничение в тот момент, когда на выходе порогового элемента 3, связанного с предыдущим дополнительным усилительно-детекторным каскадом 10, появится сигнал.
Появление импульсов на выходах пороговых элементов 3 заставляет сработать ("перевернуться" в состояние, противоположное исходному) соответствующие RS-триггеры 9, и одновременно через элемент ИЛИ 2 запускается формирователь 1.
Формирователь 1 представляет спусковое устройство, которое спустя время Т_o после прихода на его входы переднего фронта импульса вырабатывает импульс сброса, который возвращает RS-триггеры 9 в исходное состояние. Время Т_o определяется параметрами импульсов и временем задержки t
T_o > t_u+ t,
где t_и длительность импульса на детекторном выходе широкополосного тракта ПЧ;
t задержка между передними фронтами импульсов на детекторных выходах i-ых усилительно-детекторных и дополнительных усилительно-детекторных каскадов 6 и 10.
Ключи 7 предназначены для коммутации сигналов с детекторных выходов усилительно-детекторных каскадов 6 на входы выходного сумматора 8 при наличии сигнала на своих управляющих входах.
Импульсный сигнал с несущей частотой рабочего канала выделяется на детекторных выходах i-ых усилительно-детекторных и дополнительных усилительно-детекторных каскадов 6 и 10, только с разницей во времени t. Это время должно быть таким, чтобы импульсы с детекторных выходов дополнительных усилительно-детекторных каскадов 10 успели скоммутировать ключи 7 и детекторные выходы всех усилительно-детекторных каскадов 6, вошедших в ограничение к моменту появления на них импульса, были перекрыты. Таким образом, на выходной сумматор 8 пройдет лишь импульс с детекторных выходов усилительно-детекторных каскадов 6, находящихся в линейном режиме.
Если на вход приемника воздействует импульсный сигнал с несущей частотой, отличающейся от частоты рабочего канала на F ("соседний" канал), то за счет избирательных свойств первого полосового фильтра 4 (настроенного на частоту рабочего канала) амплитуды детекторных импульсов i-ых усилительно-детекторных и дополнительных усилительно-детекторных каскадов 6 и 10 окажутся отличными. К моменту появления импульса с детекторных выходов усилительно-детекторных каскадов 6 все эти выходы будут перекрыты ключами 7 (в том числе и детекторный выход усилительно-детекторного каскада 6, находящегося в линейном режиме), так как число детекторных выходов дополнительных усилительно-детекторных каскадов 10, с которых появились импульсы, будет, как минимум, на единицу больше, чем число детекторных выходов усилительно-детекторных каскадов 6, с которых появились импульсы, чем и обеспечивается подавление импульсных помех.
Приемник радиоимпульсных сигналов, содержащий выходной сумматор и соединенные последовательно первый полосовой фильтр, вход которого является входом приемника радиоимпульсных сигналов, и N усилительно-детекторных каскадов, детекторный выход первого усилительно-детекторного каскада соединен с соответствующим входом выходного сумматора, о т л и ч а ю щ и й с я тем, что, с целью повышения помехозащищенности по отношению к радиоимпульсным помехам с несущей частотой, отличной от несущей частоты полезного радиоимпульсного сигнала, в него введены N-1 ключей, выход каждого из которых соединен с соответствующим входом выходного сумматора, N-1 RS-триггеров, N-1 пороговых элементов, соединенные последовательно второй полосовой фильтр с полосой пропускания, большей полосы пропускания первого полосового фильтра, вход которого соединен с входом приемника радиоимпульсных сигналов, N-1 дополнительных усилительно-детекторных каскадов, соединенные последовательно элемент ИЛИ, каждый вход которого соединен с выходом соответствующего порогового элемента, формирователь импульса установки RS-триггеров в начальное положение, выход которого соединен с R входами RS-триггеров, детекторный выход i-го, i = 1,2..., N-1 дополнительного усилительно-детекторного каскада соединен с входом i-го порогового элемента, выход которого соединен с входом i-го RS-триггера, вход i-го ключа соединен с детекторным выходом i+1-го усилительно-детекторного каскада, а управляющий вход i-го ключа соединен с выходом i-го RS-триггера.
