Управляемый разрядник
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УПРАВЛЯЕМЫЙ РАЗРЯДНИК, содержащий два параллельно расположенных протяженных основных электрода и параллельно расположенный между ними протяженный управляющий электрод, которые выполнены в виде ряда дискретных токопроводящих элементов, равномерно распределенных по длине электродов и электрически соединенных между собой, и установлены на одной стороне твердого диэлектрика с толщиной, меньшей расстояния между основными электродами, на другой стороне которого установлен обратный токопровод, подключенный к одному из полюсов канала инициирующего импульса, другой полюс которого подключен к указанному управляющему электроду, отличающийся тем, что, с целью повышения стабильности инициирования многоканального скользящего разряда по поверхности диэлектрика, дискретные токопроводящие элементы каждого электрода подпружинены к поверхности указанного твердого диэлектрика с помощью дополнительно введенных прижимных устройств.
Описание
Целью изобретения является повышение стабильности инициирования многоканального скользящего разряда по поверхности диэлектрика.

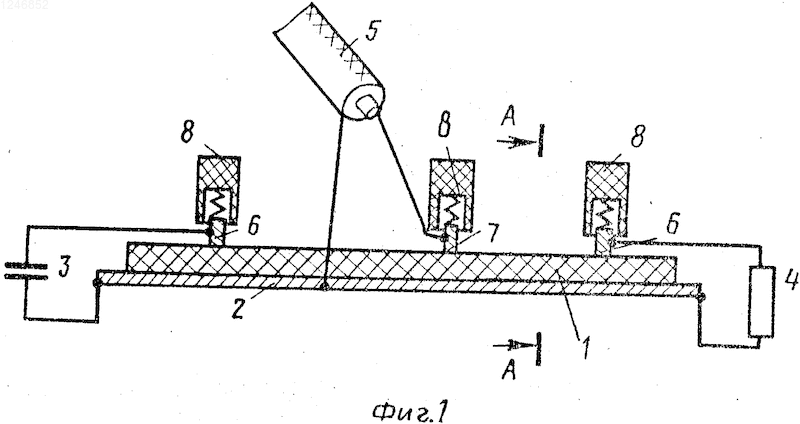

На фиг. 1 показана принципиальная конструктивная схема разрядника; на фиг. 2 - разрез А-А на фиг. 1.
Основные и управляющий электроды установлены на поверхности диэлектрика 1, по другую сторону которого расположен обратный токопровод 2, электрически связанный с емкостным накопителем энергии 3 и нагрузкой 4. Управление разрядником осуществляется с помощью канала 4 инициирующего импульса.
Каждый из протяженных основных электродов выполнен в виде дискретных токопроводящих элементов 6. Управляющий электрод выполнен в виде дискретных токопроводящих элементов 7. Элементы 6 и 7 подпружинены к поверхности диэлектрика 1 прижимными устройствами 8.
При установке таких электродов каждый дискретный токопроводящий элемент 7 и 6 за счет упругих связей с прижимным устройством 8 обеспечит надежное касание с поверхностью твердого диэлектрика 1 независимо от ее неровностей и прогиба.
Работает устройство следующим образом.
Поджигающий импульс подается на управляющий электрод по каналу 5 инициирующего импульса. При этом дискретные токопроводящие элементы 7 управляющего электрода обеспечивают стабильное образование и развитие инициирующих плазменных каналов, распространяющихся по поверхности диэлектрика 1 в направлении основных электродов. Число образующихся каналов строго соответствует числу дискретных токопроводящих элементов 7 в управляющем электроде. Перекрытие инициирующими плазменными каналами рабочего промежутка разрядника между соответствующими дискретными токопроводящими элементами 7 управляющего и элементами 6 основных электродов вызывает стабильное развитие плазменных каналов основного разрядного тока. При этом замена диэлектрика 1 не приводит к нарушению стабильности образования и развитию многоканального пробоя управляемого разрядника.
Применение предлагаемого разрядника позволит обеспечить высокую стабильность разрядных характеристик, а именно стабильность многоканального срабатывания, равномерное распределение плазменных каналов по длине электродов и тока в каждом канале, что позволит обеспечить высокий срок службы разрядника благодаря равномерному термическому воздействию на поверхность диэлектрика.
Рисунки
Заявка
3691864/07, 20.01.1984
Проектно-конструкторское бюро электрогидравлики АН УССР
Ткаченко А. К, Блащенко А. Д
МПК / Метки
МПК: H01T 2/02
Метки: разрядник, управляемый
Опубликовано: 20.02.1995
Код ссылки
<a href="https://patents.su/0-1246852-upravlyaemyjj-razryadnik.html" target="_blank" rel="follow" title="База патентов СССР">Управляемый разрядник</a>
