Доильный стакан
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. ДОИЛЬНЫЙ СТАКАН, содержащий жесткий корпус и расположенную в нем эластичную трубку, образующие межстенную камеру, и эластичные камеры, воздействующие на эластичную трубку в плоскости, перпендикулярной продольной оси стакана, и расположенные ярусно в межстенной камере, отличающийся тем, что, с целью повышения эффективности доения, эластичные камеры выполнены в виде цилиндров, расположенных попарно и симметрично относительно сосковой трубки.
2. Доильный стакан по п.1, отличающийся тем, что торцы эластичных камер выполнены из жесткого материала, а внутренняя стенка корпуса имеет упоры.
Описание
Цель изобретения повышение эффективности доения.

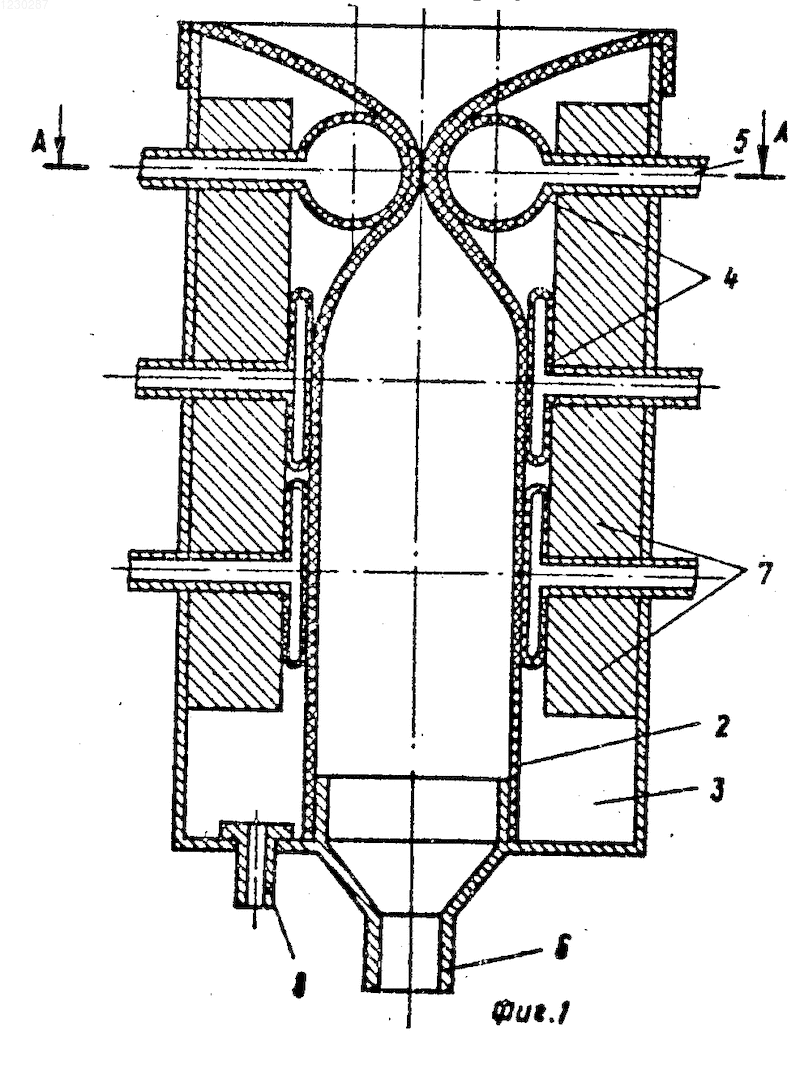

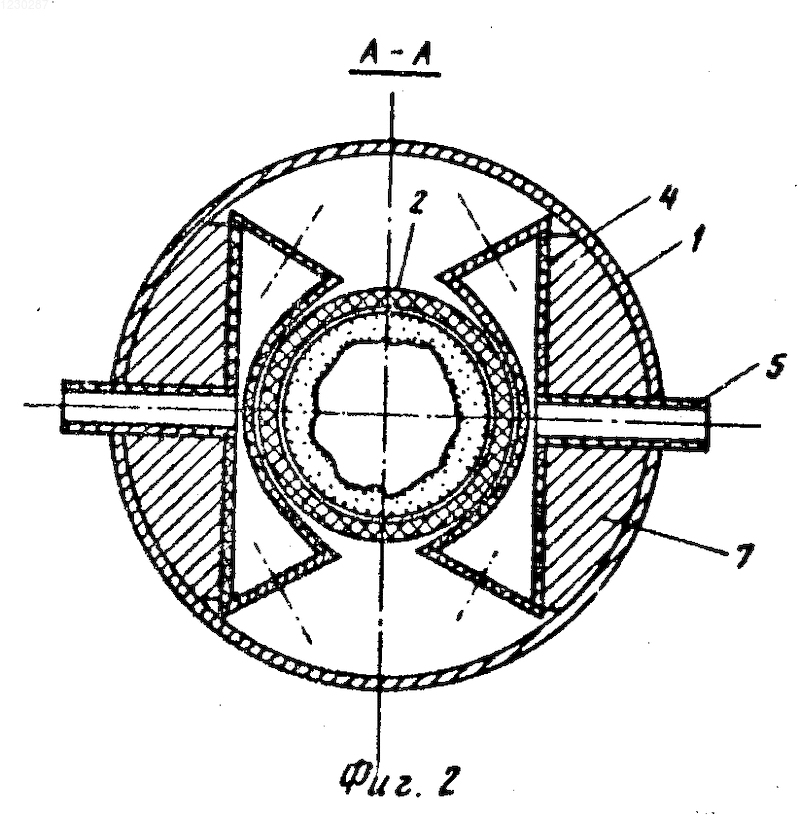

На фиг.1 изображен доильный стакан, продольный разрез; на фиг.2 показано сечение А-А на фиг.1 при такте расслабления; на фиг.3 то же при такте сжатия.
Доильный стакан содержит жесткий корпус 1 и расположенную в нем эластичную трубку 2, образующие межстенную полость 3 с размещенными в ней эластичными камерами 4, расположенными одна над другой, эластичные камеры выполнены в виде цилиндров и снабжены патрубками 5, а торцы эластичных камер выполнены из жесткого материала. Корпус 1 снабжен молочным патрубком 6, упорами 7 и патрубком 8, ведущим в межстенную полость.
Доильный стакан работает следующим образом.
В эластичные камеры 4 через патрубки 5 поочередно подается сжатый воздух, начиная с верхних камер. Эластичные камеры принимают цилиндрическую форму и пережимают эластичную трубку 2, выдавливая молоко из соска вымени, которое отводится через патрубок 6. Для удержания стакана на соске вымени и транспортировки молока к патрубку 6 подается постоянный вакуум. После окончания цикла сжатия подачи сжатого воздуха в эластичные камеры 4 прекращается и давление сбрасывается, эластичные камеры прогибаются и освобождают сосок вымени от сжатия.
