Заглушка для емкостей
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1226974
Автор: Черняев
Формула
ЗАГЛУШКА ДЛЯ ЕМКОСТЕЙ, содержащая стяжной болт с упорной шайбой на одном конце и резьбой с гайкой на другом, установленные на стяжном болте уплотнительные элементы и втулку, расположенную между гайкой и уплотнительными элементами, и раздвижные упоры о внутренний бурт емкости, отличающаяся тем, что, с целью упрощения эксплуатации, она снабжена дополнительной шайбой, размещенной на стяжном болте со стороны опорной шайбы и примыкающей к уплотнительным элементам, при этом упоры выполнены в виде стянутых пружинами сегментов разрезного кольца, размещенного между упорной и дополнительной шайбами и имеющего форму цилиндра, переходящего в конус, сужающийся в сторону к стяжному болту, а обращенные в сторону разрезного кольца поверхности упорной и дополнительной шайб имеют ответные конусные сужения.
Описание
Цель изобретения - упрощение эксплуатации устройства.

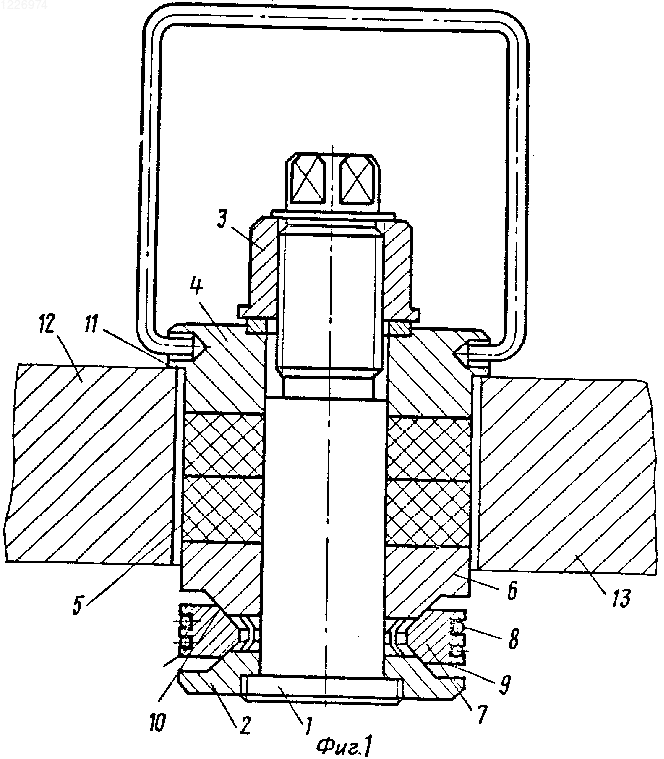

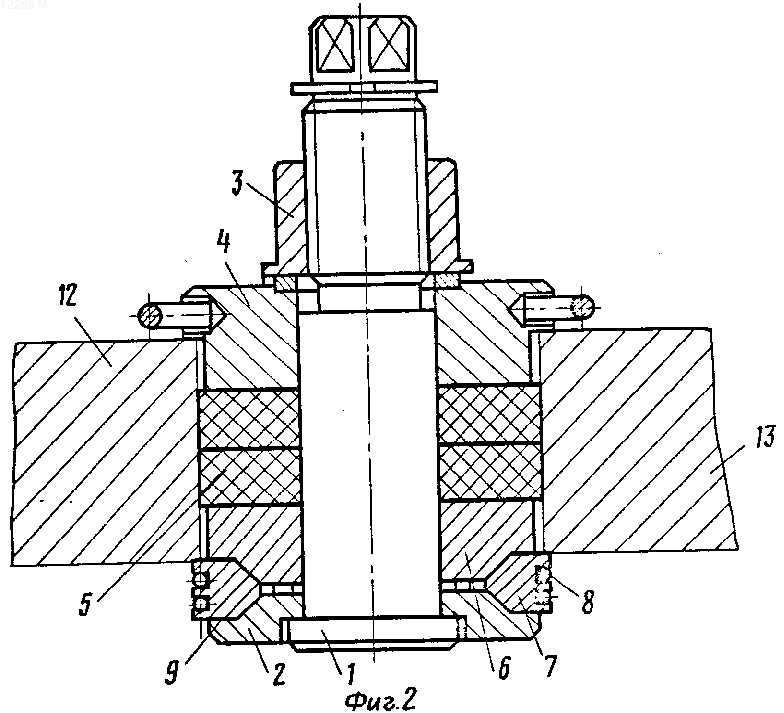

На фиг. 1 изображена заглушка для емкостей в исходном положении, общий вид; на фиг. 2 - то же, в рабочем положении.
Заглушка для емкостей содержит стяжной болт 1 с упорной шайбой 2 и гайкой 3, установленные на стяжном болте 1 втулку 4, уплотнительные элементы 5 и дополнительную шайбу 6 и сегменты 7 разрезного кольца (не показано), стянутые пружинами 8 и имеющие форму цилиндра 9, переходящего в конус 10, сужающийся в сторону к стяжному болту 1. При этом обращенные в сторону сегментов 7 поверхности (не обозначены) упорной шайбы 2 и дополнительной шайбы 6 имеют ответные конусные сужения (не обозначены), а втулка 4 имеет бурт 11.
Заглушку используют следующим образом.
В исходном положении (см. фиг. 1) заглушку вводят в отверстие (не обозначено) емкости 12 до упора бурта 11 втулки 4 во фланец (не обозначен) емкости 12. Удерживая стяжной болт 1, затягивают гайку 3, при этом сегменты 7 раздвигаются, взаимодействуя своими конусными поверхностями 10 с ответными поверхностями шайб 2 и 6. Одновременно происходит сжатие уплотнительных элементов 5, однако жесткости пружин 8 и уплотнительных элементов 5 должны быть подобраны так, чтобы сегменты 8 вышли за габариты отверстия емкости 12 раньше, чем произойдет полное сжатие уплотнительных элементов 5. В конечном итоге сегменты 7 перейдут в такое положение (см. фиг. 2), при котором их контакт с шайбами 2 и 6 будет осуществляться по поверхности цилиндра 9. После этого при затягивании гайки 3 будет происходить только сжатие уплотнительных элементов 5, пока сегменты 7 не упрутся во внутренний бурт 13 емкости 12. После этого заглушка надежно удерживается в емкости 12 и герметизирует ее отверстие. (56) Авторское свидетельство СССР N 806960, кл. F 16 J 13/02, 1970.
Авторское свидетельство СССР N 387169, кл. F 16 J 13/02, 1969.
Рисунки
Заявка
3790121/03, 12.09.1984
Черняев С. И
МПК / Метки
МПК: G01M 3/08
Опубликовано: 15.01.1994
Код ссылки
<a href="https://patents.su/0-1226974-zaglushka-dlya-emkostejj.html" target="_blank" rel="follow" title="База патентов СССР">Заглушка для емкостей</a>
