Дроссельно-регулирующее устройство
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ДРОССЕЛЬНО-РЕГУЛИРУЮЩЕЕ УСТРОЙСТВО, содержащее размещенный в корпусе между входной и выходной магистралями дросселирующий элемент, выполненный в виде последовательно установленных конических плунжеров, образующих при взаимодействии с соответствующими коническими седлами расширительные камеры, причем диаметры плунжеров увеличиваются в сторону открытия, отличающееся тем, что, с целью расширения диапазона регулирования, на поверхности седел и плунжеров выполнены дисковые гребешки с монотонно изменяющимся в противоположных направлениях шагом, причем средние шаги гребешков на соответствующих плунжерах и седлах не равны друг другу и уменьшаются в сторону открытия.
Описание
Целью изобретения является расширение диапазона регулирования при обеспечении плавности регулирования.

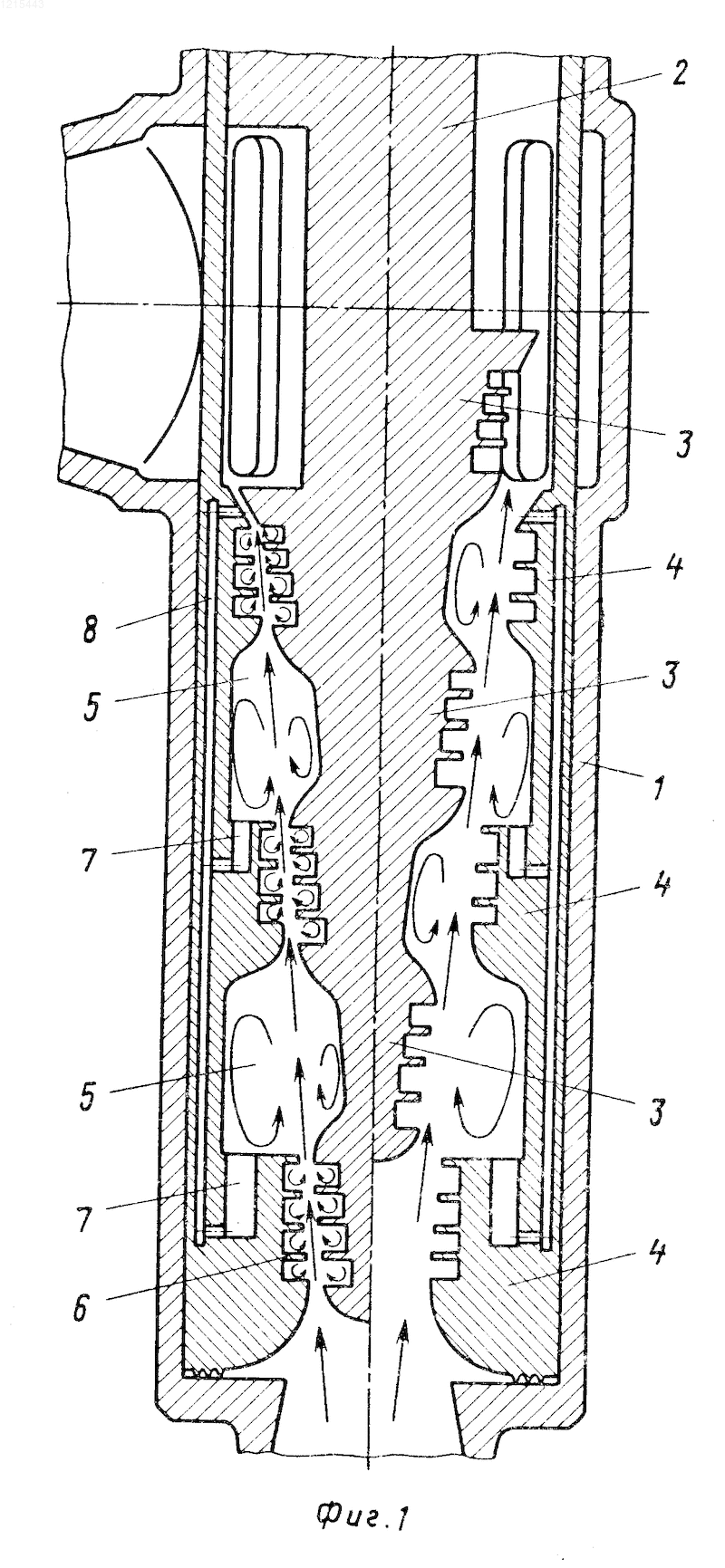

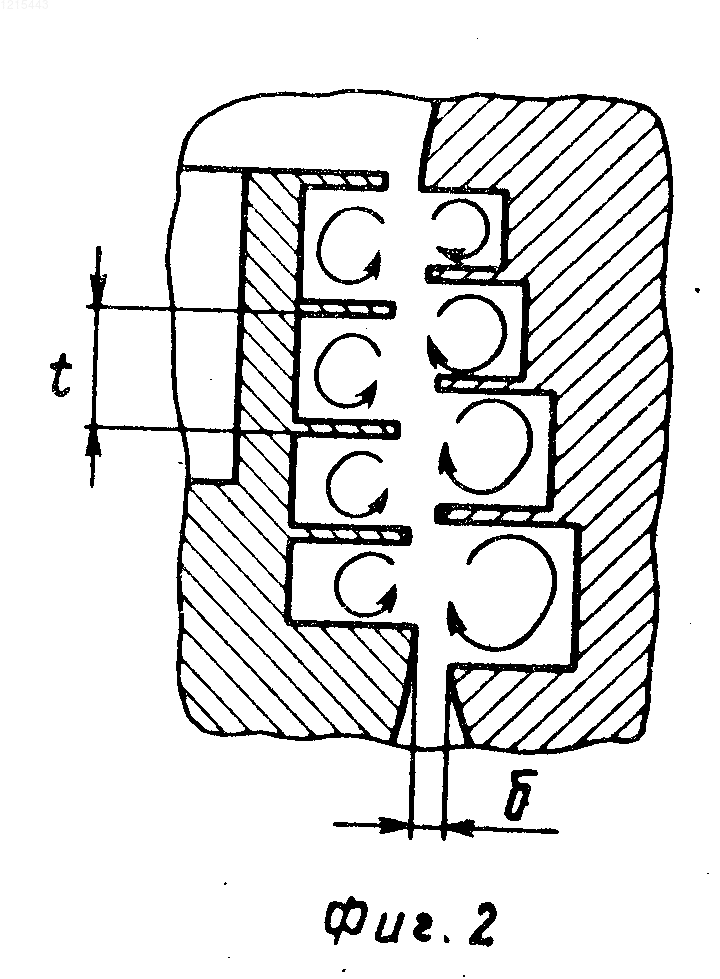

На фиг.1 показано дроссельно-регулирующее устройство, разрез; на фиг.2 в увеличенном масштабе гребешки первого дроссельного зазора.
Дроссельно-регулирующее устройство содержит корпус 1, размещенный в корпусе между входной 2 и выходной 3 магистралями дросселирующий элемент 4, выполненный в виде нескольких последовательно установленных конических плунжеров 5, диаметры которых увеличиваются в направлении открытия дроссельно-регулирующего устройства. В корпусе имеются конические седла 6, образующие с плунжерами 5 расширительные камеры 7.
На поверхности седел 6 и плунжеров 5 выполнены дисковые гребешки 8, шаг t которых монотонно изменяется. Причем на седлах шаг увеличивается по ходу потока рабочей среды, а на плунжерах уменьшается. Средние шаги гребешков на соответствующих плунжерах и седлах не равны друг другу и каждая последующая по ходу потока рабочей среды дроссельная пара-плунжер и соответствующее ему седло, имеют меньший средний шаг, чем предыдущая дроссельная пара.
Плунжеры и соответствующие им седла образуют между собой дроссельные зазоры
, величина которых минимальна при нахождении дросселирующего элемента 2 в крайнем нижнем положении, соответствующем закрытию дроссельно-регулирующего устройства, и достигает максимальной величины при открытом положении устройства.Расширительные камеры 7 через полости в седлах соединены проточными каналами одна с другой и с последним по потоку дросселирующим зазором.
Работа устройства происходит следующим образом.
С помощью привода (не показан) перемещают в осевом направлении дроссельный элемент 2. Эффект дросселирования при этом достигается путем изменения величины дроссельного зазора между плунжерами 5 и седлами 6 и количества гребешков, участвующих в дросселировании. Кроме того, отбор энергии от потока протекающей рабочей среды осуществляется за счет круговых вихрей, возникающих во впадинах между гребешками 8.
Поскольку максимальный отбор энергии возможен при определенном оптимальном отношении шага гребешка к величине дроссельного зазора, то вследствие монотонного изменения шага гребешков при изменении дроссельного зазора, с максимальной эффективностью гребешки будут работать поочередно, т.е. по мере перемещения плунжера эффективность каждого гребешка будет достигать максимального значения, а затем уменьшаться, в совокупности же сопротивление такой дроссельной щели будет максимальным.
Так как длина каждого плунжера больше длины седла, то при нахождении плунжера в крайнем нижнем положении, первый по потоку гребешок плунжера будет расположен вне сечений седла. При смещении плунжера, т.е. при относительном смещении гребешков всех трех седел и плунжеров, сопротивление дроссельно-регулирующего устройства будет изменяться плавно, благодаря чему обеспечится плавность расходной характеристики.
(57) ТЕКСТ РЕФЕРАТА ОТСУТСТВУЕТ
Рисунки
Заявка
3755517/08, 18.04.1984
Вирцев В. В, Ионайтис Р. Р, Крючков А. В, Шведов Н. Л
МПК / Метки
МПК: F16K 47/00
Метки: дроссельно-регулирующее
Опубликовано: 10.01.1996
