Устройство для управления тиристорным преобразователем
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1208995
Авторы: Жигало, Неспрядько, Чудновский
Формула
УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ТИРИСТОРНЫМ ПРЕОБРАЗОВАТЕЛЕМ, содержащее блок импульсно-фазового управления с m-выходами, отличающееся тем, что, с целью повышения надежности устройства путем повышения его помехозащищенности, оно снабжено элементом ИЛИ с m-входами, m-элементами И и элементом задержки, причем входы элемента ИЛИ соединены с m-выходами блока импульсно-фазового управления и первыми входами элементов И, выходы которых предназначены для соединения с соответствующими тиристорами преобразователя, выход элемента ИЛИ соединен через элемент задержки с вторыми входами элементов И.
Описание
Целью изобретения является повышение надежности устройства путем повышения его помехозащищенности.

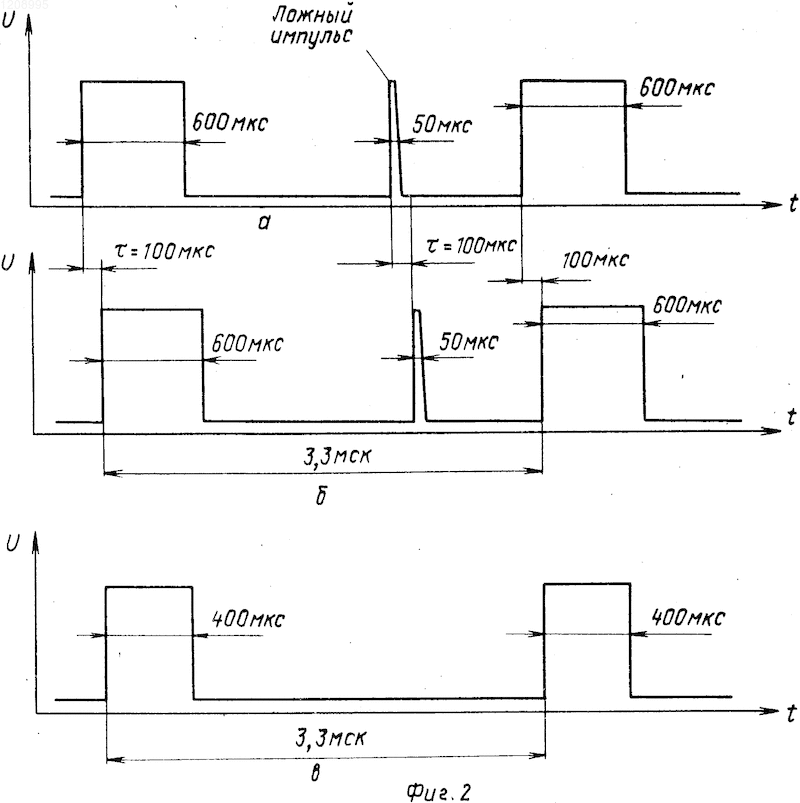

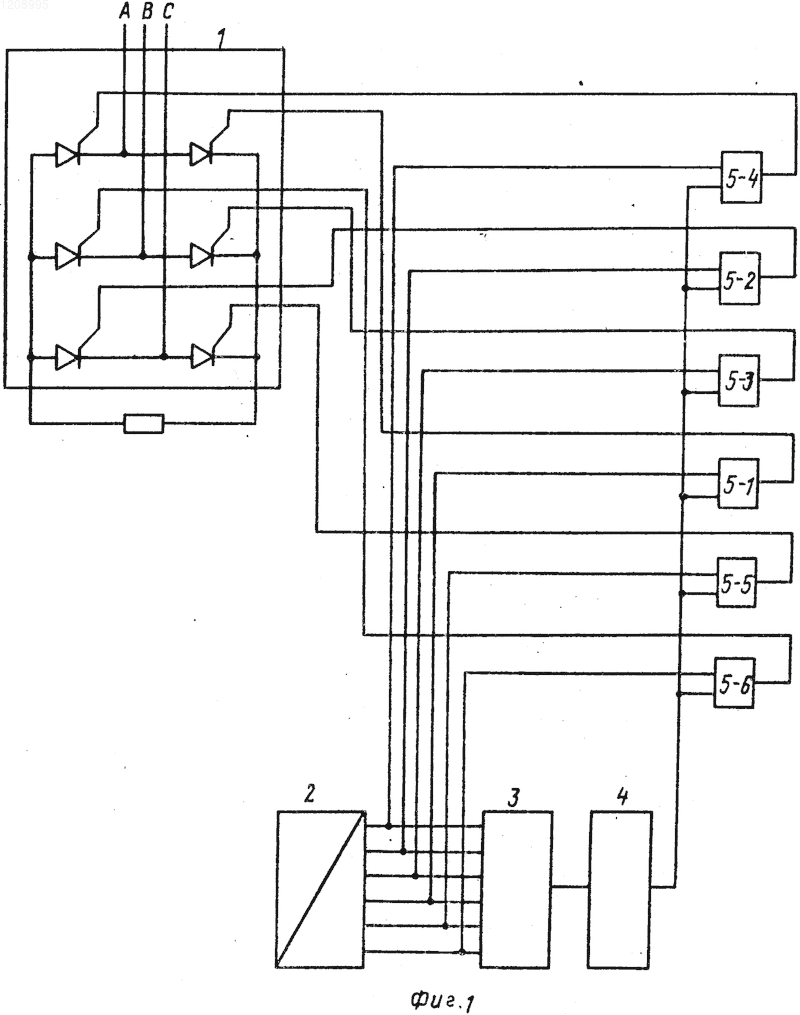

На фиг. 1 представлена функциональная схема устройства; на фиг. 2 - диаграмма, поясняющая работу устройства.
Устройство содержит блок 1 силового выпрямителя, блок 2 импульсно-фазового управления с m-выходными каналами, элемент ИЛИ 3, элемент задержки 4, элементы И 5-1 - 5-6, установленные в цепи каждого из m-выходов блока 2 импульсно-фазового управления.
Управляющие цепи тиристоров блока 1 через элементы И 5-1 - 5-6 соединены с соответствующими выходами блока 2, формирующего управляющие импульсы. Каждый из m-выходов блока 2 соединен с входами элемента ИЛИ 3 выход которого соединен с входом элемента задержки 4, длительность задержки которого превышает длительность ложных импульсов, формирующихся на выходе блока импульсно-фазового управления 2. Выход элемента задержки 4 соединен с вторыми входами логических элементов 5-1 - 5-6. Блок 1 силового выпрямителя выполнен по схеме. Ларионова и соединен с нагрузкой.
Предлагаемое устройство работает следующим образом. Управляющие импульсы, сформированные в двух из m-выходов блока 2 импульсно-фазового управления, подаются на первые входы соответствующих элементов И, например на первые входы элементов И 5-1 и 5-2 (фиг. 2а), а через элемент ИЛИ 3 и элемент задержки 4 - на вторые входы элементов И 5-1 и 5-2 (фиг. 2б). При этом длительность управляющих импульсов в блоке импульсно-фазового управления 2 выбирается таким образом, чтобы после задержки на выходе логических элементов И их длительность была достаточной для надежного включения тиристоров блока 1 во всех режимах работы преобразователя.
На выходе элементов И 5-1 и 5-2 (фиг. 2в) управляющие импульсы сформируются только при совпадении во времени сигналов на первом и втором входах этих элементов. При этом, так как из-за задержки импульсы на первом и втором входах элементов И 5 сдвинуты во времени относительно друг друга на величину
, то управляющие импульсы, сформированные на выходе элементов 5, а следовательно, и на тиристорах блока 1 будут меньше по длительности импульсов, сформированных на выходе блока 2. Так как задержка производится одноканально, это не приведет к повышению асимметрии управляющих импульсов, а уменьшение их длительности учитывается за счет расширения длительности импульсов в блоке 2. Если же на выходе блока 2 появится ложный узкий импульс (фиг. 2а), то его задержка элементом задержки 4 приведет к несовпадению во времени входных сигналов на первом и втором входах элементов И 5-1 и 5-2. При этом на выходы указанных элементов И, а следовательно, и на тиристоры силового выпрямителя ложные импульсы не будут поступать.Применение предложенного устройства позволяет защитить тиристоры силового блока от ложных импульсов управления, которые могут формироваться от срабатывания контакторной аппаратуры и из-за работы других преобразователей, что повышает надежность преобразователя и, как следствие, уменьшает время простоя электрооборудования.
Рисунки
Заявка
3745690/07, 30.05.1984
Всесоюзный научно-исследовательский, проектно конструкторский и технологический институт силовых полупроводниковых устройств
Жигало В. А, Неспрядько А. А, Чудновский А. М
МПК / Метки
МПК: H02M 1/00
Метки: преобразователем, тиристорным
Опубликовано: 15.07.1994
