Статор центробежного компрессора (его варианты)
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1194098
Авторы: Затковецкий, Новоселов
Формула
1. Статор центробежного компрессора, содержащий наружный корпус с входным и выходным патрубками и установленный в нем внутренний корпус с входным отверстием, расположенным соосно входному патрубку, отличающийся тем, что, с целью повышения экономичности и надежности работы, статор снабжен улиточной обечайкой, одним торцом прикрепленной к наружному корпусу, а другим - примыкающей к внутреннему корпусу, и имеющей отверстие, расположенное соосно выходному патрубку, причем внутренний корпус расположен относительно наружного с кольцевым зазором и снабжен переходником, герметично установленным в выходном патрубке и отверстии обечайки.
2. Статор центробежного компрессора, содержащий наружный корпус с входным и выходным патрубками и установленный в нем внутренний корпус с входным отверстием, расположенным соосно входному патрубку, отличающийся тем, что, с целью повышения экономичности и надежности работы, внутренний корпус расположен относительно наружного с кольцевым зазором и снабжен переходником, герметично установленным в входном патрубке и отверстии.
Описание
Целью изобретения является повышение экономичности и надежности работы.

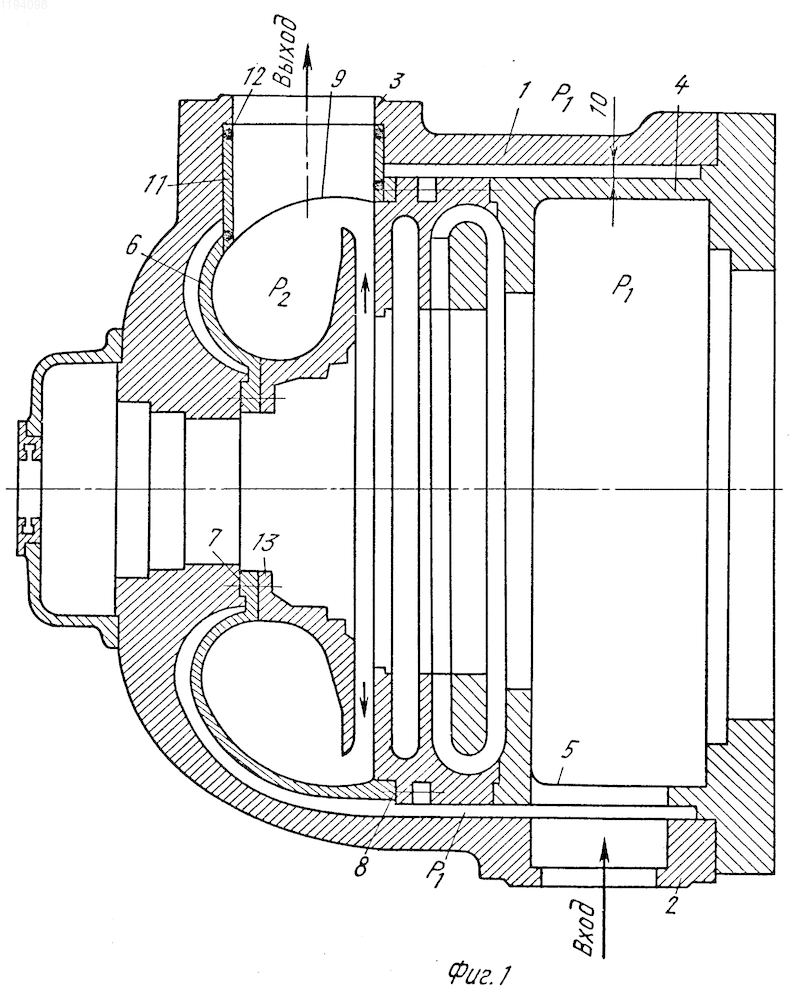

На фиг. 1 показан продольный разрез статора центробежного компрессора (1-й вариант).

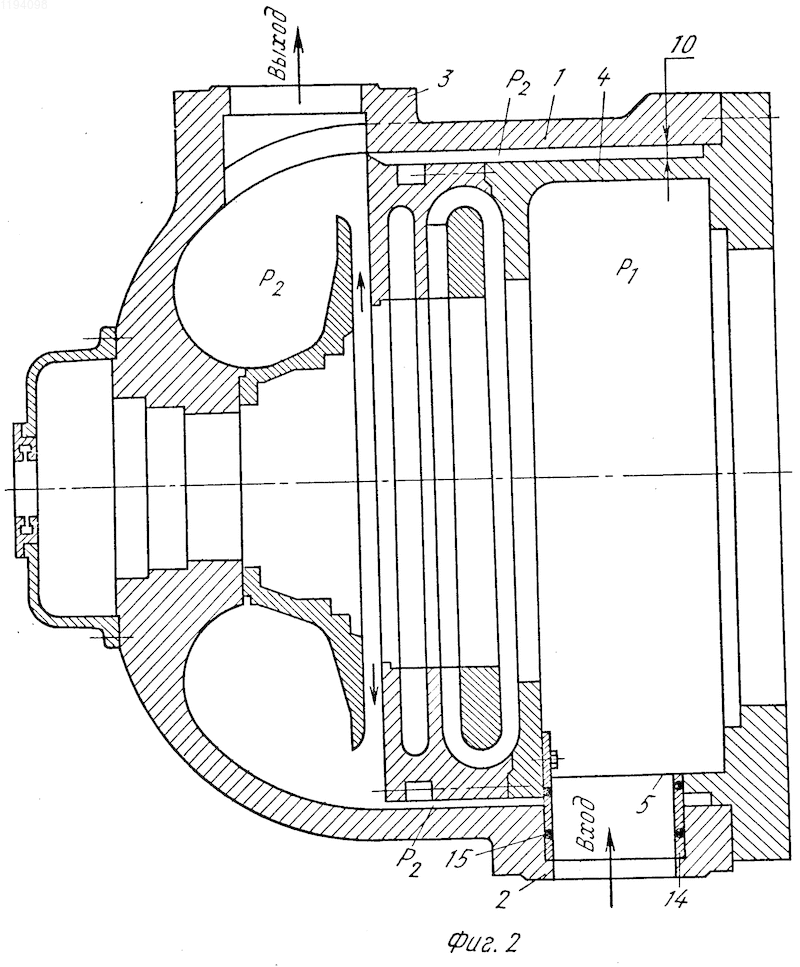

На фиг. 2 показан продольный разрез статора центробежного компрессора (2-й вариант).
По первому варианту статор центробежного компрессора содержит наружный корпус 1 с входным патрубком 2 и выходным патрубком 3 и установленный в нем внутренний корпус 4 с входным отверстием 5, расположенным соосно входному патрубку 2. Статор снабжен улиточной обечайкой 6, одним торцом 7 прикрепленной к наружному корпусу 1, а другим торцом 8 примыкающей к внутреннему корпусу 4, и имеющей отверстие 9, расположенное соосно выходному патрубку 3, причем внутренний корпус 4 расположен относительно наружного корпуса 1 с кольцевым зазором 10 и снабжен переходником 11, герметично установленным с помощью уплотнений 12, в выходном патрубке 3 и отверстии 9 обечайки 6. К улиточной обечайке 6 прикреплена диафрагма 13.
По второму варианту статор центробежного компрессора содержит наружный корпус 1 с входным патрубком 2 и выходным патрубком 3 и установленный в нем внутренний корпус 4 с входным отверстием 5, расположенным соосно входному патрубку 2. Внутренний корпус 4 расположен относительно наружного корпуса 1 с кольцевым зазором 10 и снабжен переходником 14, герметично установленным с помощью уплотнений 15 в патрубке 2 и отверстии 5.
Во время работы статора по первому варианту газ через входной патрубок 2 и отверстия 5 внутреннего корпуса 6 засасывается в компрессор и после сжатия сначала попадает в полость, образованную улиточной обечайкой 6, внутренним корпусом 4 и диафрагмой 13, а затем через переходник 11 поступает в магистраль.
Наличие кольцевого зазора 10 позволяет уменьшить напряжения во внутреннем корпусе 6 и наружном корпусе 1, а также уменьшить степень их нагрева, при сохранении герметичности между входом и выходом из компрессора.
При работе компрессора, статор которого выполнен по второму варианту (использующемуся при пониженных параметрах газа на выходе по сравнению с первым) газ через входной патрубок 2 и установленный в нем и в отверстии 5 внутреннего корпуса 4 переходник 14 (герметизированный с помощью уплотнений 15) засасывается в компрессор и после сжатия в компрессоре через патрубок 3 поступает в магистраль. При этом наличие кольцевого зазора 10 позволяет обеспечить более равномерный прогрев внутреннего корпуса 6 и наружного корпуса 1 и уменьшить напряжения в них.
1. Статор центробежного компрессора, содержащий наружный корпус с входным и выходным патрубками и установленный в нем внутренний корпус с входным отверстием, расположенным соосно входному патрубку, отличающийся тем, что, с целью повышения экономичности и надежности работы, статор снабжен улиточной обечайкой, одним торцом прикрепленной к наружному корпусу, а другим - примыкающей к внутреннему корпусу, и имеющей отверстие, расположенное соосно выходному патрубку, причем внутренний корпус расположен относительно наружного с кольцевым зазором и снабжен переходником, герметично установленным в выходном патрубке и отверстии обечайки.
2. Статор центробежного компрессора, содержащий наружный корпус с входным и выходным патрубками и установленный в нем внутренний корпус с входным отверстием, расположенным соосно входному патрубку, отличающийся тем, что, с целью повышения экономичности и надежности работы, внутренний корпус расположен относительно наружного с кольцевым зазором и снабжен переходником, герметично установленным в входном патрубке и отверстии.
Рисунки
Заявка
3729724/06, 27.04.1984
Производственное объединение "Турбомоторный завод" им. К. Е. Ворошилова
Затковецкий Г. Н, Новоселов В. Г
МПК / Метки
МПК: F04D 29/40, F04D 29/42
Метки: варианты, его, компрессора, статор, центробежного
Опубликовано: 10.04.1996
Код ссылки
