Защитный разрядник
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1192571
Авторы: Золочевский, Кобец, Корчагина, Тухас, Яшкова
Формула
1. Защитный разрядник, содержащий противостоящие соосно расположенные основные электроды, один из которых выполнен с кольцевыми выступами, и вспомогательный электрод, расположенный напротив выступа на основном электроде и отделенный от основных электродов кольцевыми изоляторами, образующими совместно со вспомогательным электродом и основными электродами герметичную газонаполненную камеру, отличающийся тем, что, с целью повышения срока службы, другой основной электрод также выполнен с кольцевым выступом на боковой нерабочей поверхности, а указанный вспомогательный электрод выполнен в виде цилиндра, охватывающего боковые нерабочие поверхности основных электродов, причем суммарная длина промежутков между выступами основных электродов и вспомогательным электродом выбрана меньше длины промежутка между основными электродами.
2. Разрядник по п.1, отличающийся тем, что на внутренней поверхности одного из указанных кольцевых изоляторов, который окружает указанный вспомогательный электрод, нанесены токопроводящие полосы, которые подключены, чередуясь, к вспомогательному электроду и основному электроду, прилегающему к этому изолятору, причем высота второго изолятора выбрана по крайней мере в три раза больше высоты изолятора с полосами.
Описание
Цель изобретения повышение срока службы разрядника.

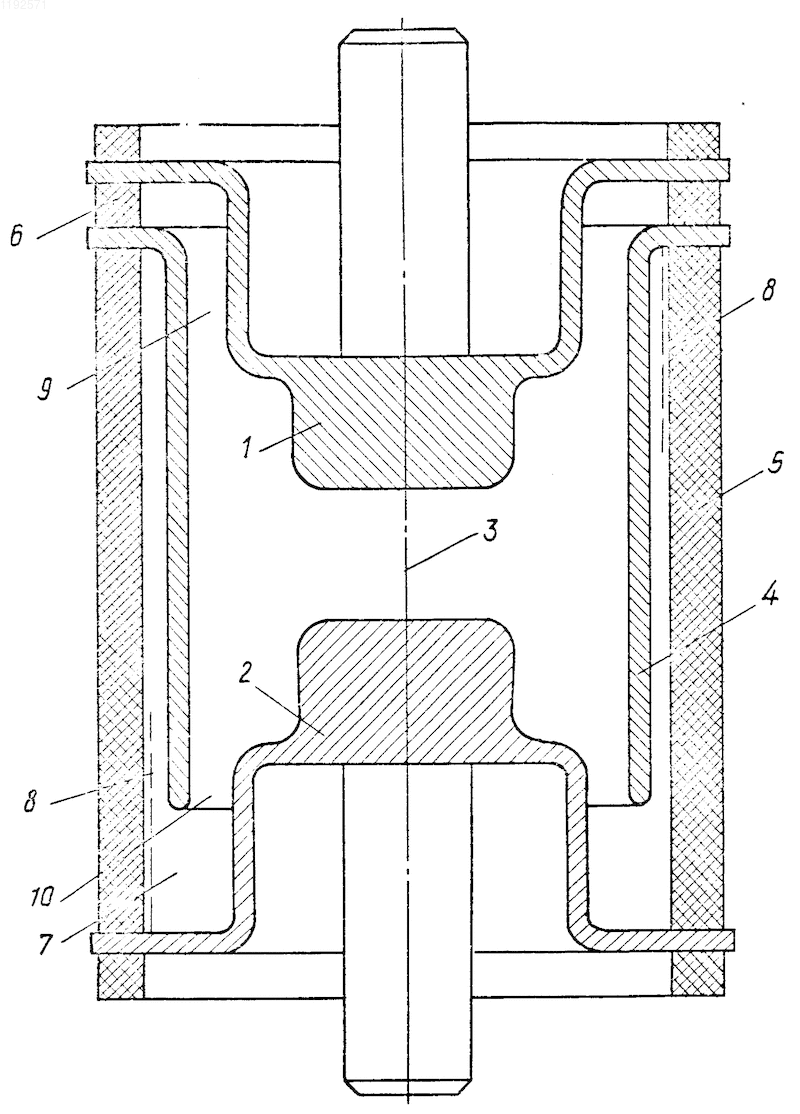

На чертеже изображен в разрезе вид защитного разрядника.
Разрядник содержит два соосно установленных основных электрода 1 и 2, образующих основной разрядный промежуток 3, вспомогательный электрод 4, охватывающий нерабочие боковые поверхности основных электродов 1 и 2 и отделенный от них кольцевыми изоляторами 5 и 6, которые совместно со вспомогательным электродом 4 и основными электродами 1 и 2 образуют газонаполненную камеру 7. Вспомогательный электрод 4 выполнен из молибдена, основные электроды 1 и 2 выполнены из композиционного материала вольфрам-медь. Высота керамического изолятора 6 равна 12 мм, а высота изолятора 5 равна 145 мм. На внутренней поверхности изолятора 5 нанесены токопроводящие полосы 8 из графита, часть которых соединена со вспомогательным электродом 4, а другая часть соединена с основным электродом 2. Камера 7 заполнена азотом до давления 300 мм рт.ст. Суммарное расстояние: основной электрод 1 вспомогательный электрод 4 (промежуток 9) и другой основной электрод 2 вспомогательный электрод 4 (промежуток 10) составляет 15 мм, расстояние между основными электродами (промежуток 3) равно 20 мм. Вспомогательный электрод 4 закреплен при помощи гайки.
Защитный разрядник работает следующим образом.
При подаче напряжения на основные электроды 1 и 2 происходит последовательный пробой разрядных промежутков 9 и 10, так как их суммарная длина меньше длины основного разрядного промежутка 3. При этом в промежутках 9 и 10 зажигается искра, после чего разряд перемещается в основной разрядный промежуток 3, так как напряжение поддержания разряда в этом промежутке меньше, чем напряжение поддержания разряда в разрядном промежутке основной электрод вспомогательный электрод другой основной электрод.
Благодаря тому, что инициирование разряда происходит между вспомогательным и основными электродами, а основной разрядный ток проходит между основными электродами, обеспечивается стабильное напряжение срабатывания разрядника в течение его срока службы.
Выполнение вспомогательного электрода охватывающим основные электроды разрядника обеспечивает экранирование изоляторов от продуктов разряда и предохраняет их от запыления, что повышает срок службы разрядника.
1. Защитный разрядник, содержащий противостоящие соосно расположенные основные электроды, один из которых выполнен с кольцевыми выступами, и вспомогательный электрод, расположенный напротив выступа на основном электроде и отделенный от основных электродов кольцевыми изоляторами, образующими совместно со вспомогательным электродом и основными электродами герметичную газонаполненную камеру, отличающийся тем, что, с целью повышения срока службы, другой основной электрод также выполнен с кольцевым выступом на боковой нерабочей поверхности, а указанный вспомогательный электрод выполнен в виде цилиндра, охватывающего боковые нерабочие поверхности основных электродов, причем суммарная длина промежутков между выступами основных электродов и вспомогательным электродом выбрана меньше длины промежутка между основными электродами.
2. Разрядник по п.1, отличающийся тем, что на внутренней поверхности одного из указанных кольцевых изоляторов, который окружает указанный вспомогательный электрод, нанесены токопроводящие полосы, которые подключены, чередуясь, к вспомогательному электроду и основному электроду, прилегающему к этому изолятору, причем высота второго изолятора выбрана по крайней мере в три раза больше высоты изолятора с полосами.
Рисунки
Заявка
3636087/07, 22.08.1983
Яшкова В. М, Корчагина Ю. И, Кобец А. В, Золочевский П. П, Тухас В. А
МПК / Метки
МПК: H01T 1/14
Опубликовано: 10.08.1996
Код ссылки
