Втулка подшипника скольжения
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1189170
Авторы: Добротворский, Николаев, Сухоросов
Формула
ВТУЛКА ПОДШИПНИКА СКОЛЬЖЕНИЯ, содержащая торцовые поверхности, одна из которых выполнена упорной с радиальными смазочными канавками, и опорную цилиндрическую поверхность со смазочными канавками, входы в которые расположены на торцовых поверхностях, причем входы смазочных канавок, расположенные на упорной торцовой поверхности, сообщены с радиальными канавками, а количество радиальных канавок равно количеству канавок на цилиндрической поверхности втулки, отличающаяся тем, что, с целью повышения надежности работы подшипника путем улучшения его смазки и уменьшения расхода смазочной жидкости, смазочные канавки выполнены несквозными с входами, расположенными попеременно на противоположных торцах втулки у канавок на цилиндрической поверхности и на наружном и внутреннем диаметре упорной поверхности у радиальных канавок, при этом соседние канавки с противоположно расположенными входами выполнены с взаимным перекрытием по длине.
Описание
Целью изобретения является повышение надежности работы подшипника путем улучшения его смазки и уменьшения расхода смазочной жидкости.

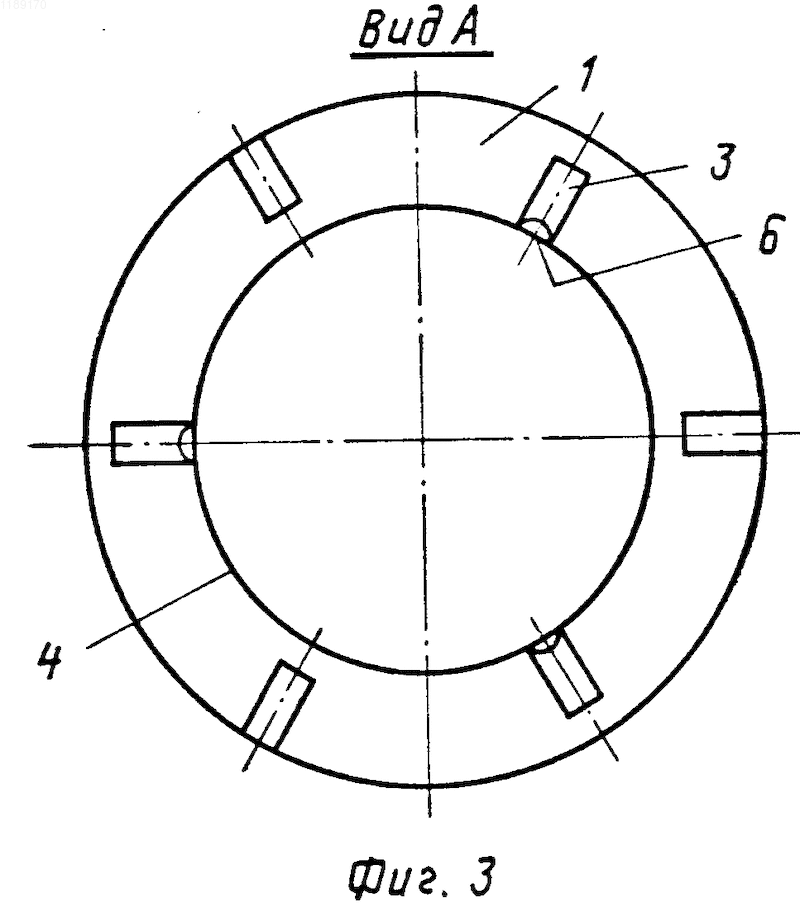

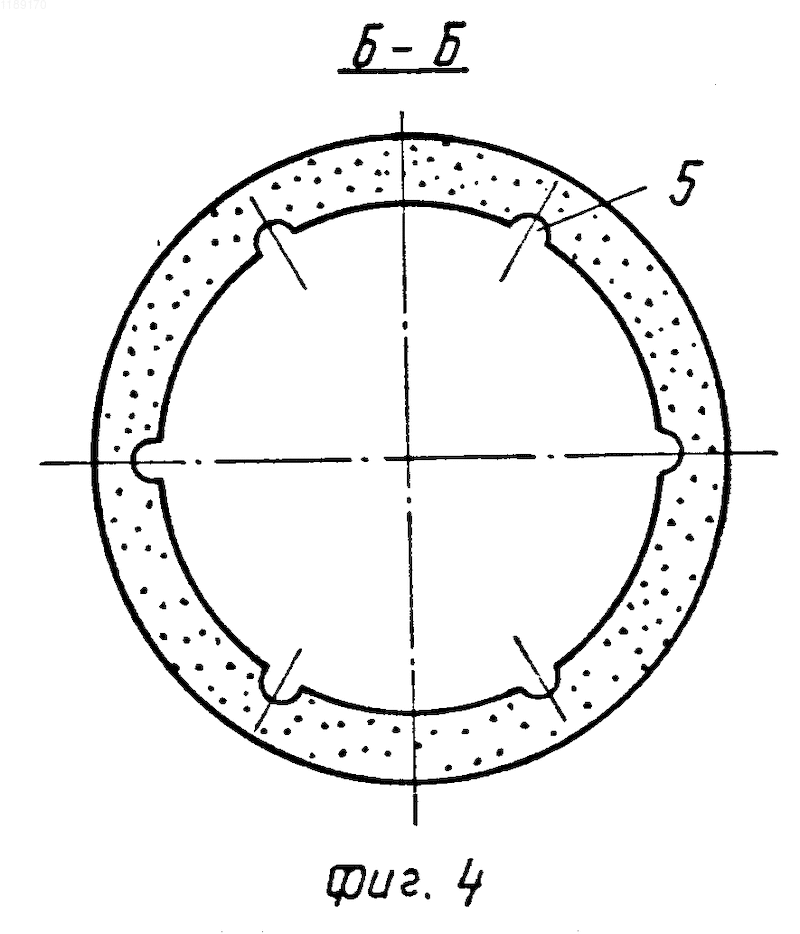

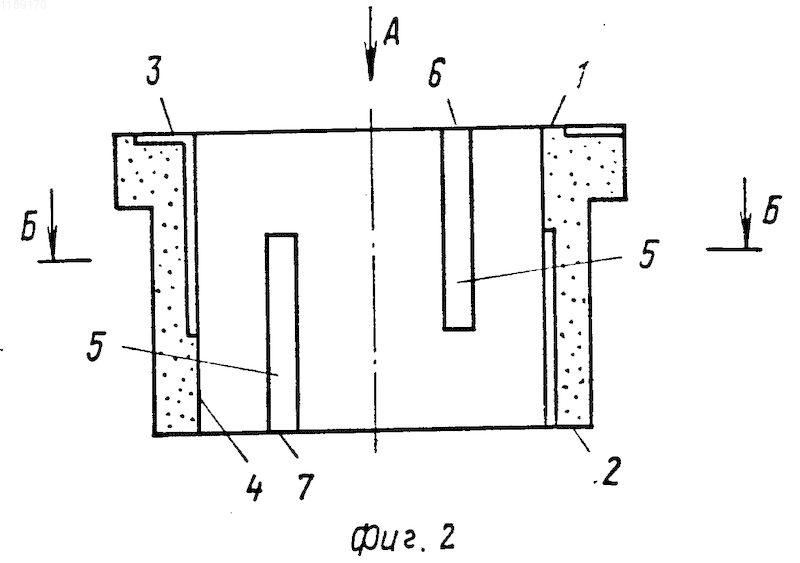

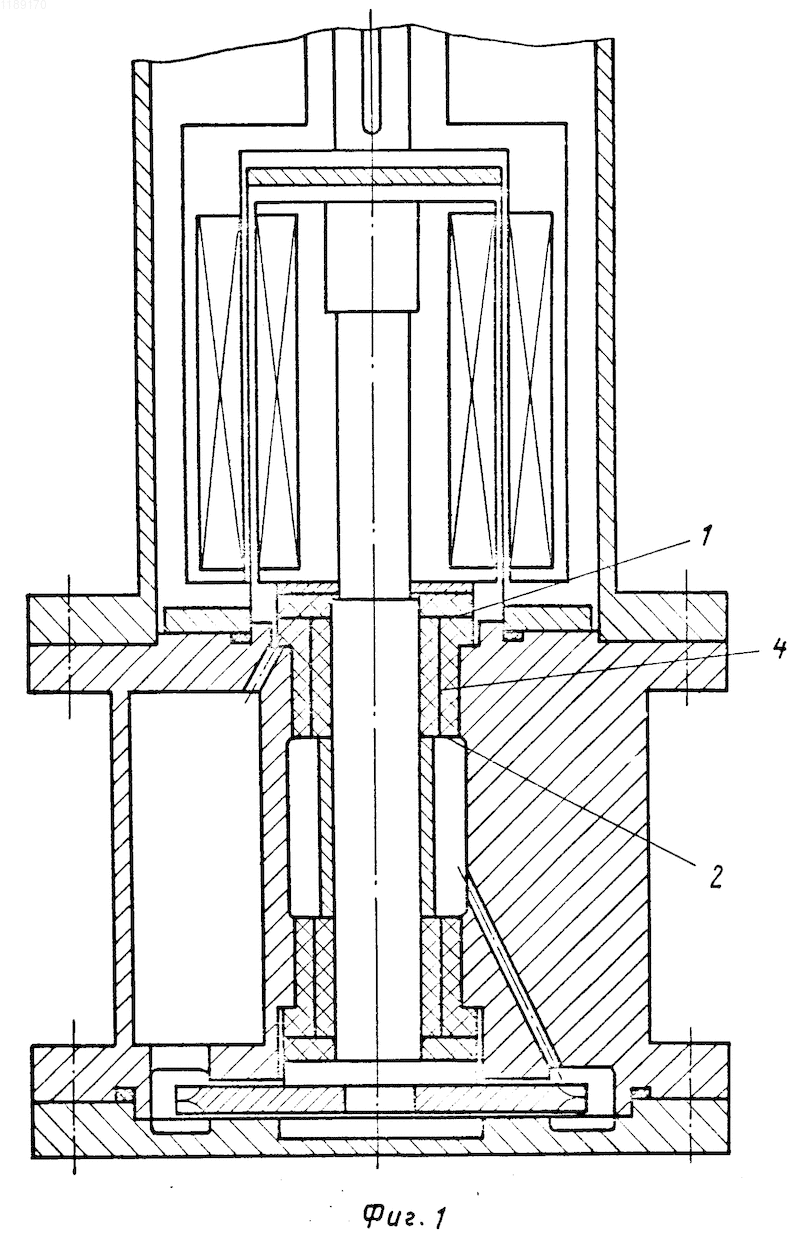

На фиг. 1 изображен насос с установленной в нем втулкой опоры скольжения; на фиг. 2 - продольный разрез втулки; на фиг. 3 - вид по стрелке А на фиг. 2; на фиг. 4 - разрез Б-Б на фиг. 2.
Втулка подшипника скольжения содержит торцовые поверхности 1, 2, одна из которых ( втулка 1) выполнена упорной с радиальными смазочными канавками 3, и опорную цилиндрическую поверхность 4 со смазочными канавками 5, входы 6, 7 в которые расположены на торцовых поверхностях 1, 2, причем входы 6 смазочных канавок 5, расположенные на упорной торцовой поверхности 1, сообщены с радиальными канавками 3, а количество радиальных канавок 3 равно количеству канавок на цилиндрической поверхности 4 втулки. Смазочные канавки 3, 5 выполнены несквозными с входами, расположенными попеременно на противоположных торцах 1, 2 втулки у канавок 5 на цилиндрической поверхности 4 и на наружном и внутреннем диаметре упорной поверхности 1 у радиальных канавок 3, при этом соседние канавки с противоположно расположенными входами выполнены с взаимным перекрытием по длине.
Устройство работает следующим образом.
При работе насоса жидкость, перекачиваемая насосом, циркулирует по смазочным канавкам 3, 5. При этом жидкость подается на входы 7 канавок 5 из напорной полости насоса, проходит по ним, продавливается через зазор между втулкой и валом в соседнюю канавку 5 и направляется к входам 6. Так как входы 6 сообщены с радиальными канавками 3 на упорной торцовой поверхности 1, жидкость проходит из канавок 5 в канавки 3 и смазывает упорную поверхность 1. При этом так как радиальные канавки 3, также как и канавки 5, начинаются с разных сторон, т.е. выполнены несквозными, жидкость перетекает в соседние канавки по зазору в подшипнике, гарантированно омывая тем самым всю рабочую торцовую поверхность 1. Такой путь смазывающей жидкости обеспечивает образование сплошной без разрывов жидкостной пленки на всех трущихся поверхностях (поверхность 1 и цилиндрическая поверхность 4) и практически исключает непосредственный контакт между вращающимися и неподвижными деталями. Кроме того, выполнение смазочных канавок несквозными, но с взаимным перекрытием по длине, обеспечивает высокое гидравлическое сопротивление для протекания смазочной жидкости, что приводит к снижению ее расхода, причем при этом смазка подшипника не ухудшается, а улучшается за счет гарантированного смазывания всех участков рабочих поверхностей подшипника скольжения. Снижение же расхода жидкости на смазку подшипника повышает КПД насоса и улучшает его самовсасывающую способность.
Рисунки
Заявка
3740428/06, 16.05.1984
Николаев Е. А, Добротворский В. В, Сухоросов Л. Н
МПК / Метки
МПК: F04D 29/04, F16C 33/04
Метки: втулка, подшипника, скольжения
Опубликовано: 20.01.1995
