Диффузионный вакуумный насос
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1116803
Авторы: Великанов, Зайденштейн, Леонов, Ребров, Сковородько, Чекмарев, Шмелев
Формула
1. ДИФФУЗИОННЫЙ ВАКУУМНЫЙ НАСОС, содержащий корпус, подсоединенный к откачиваемому объему, расположенный в корпусе паропровод с соплами, кипятильник рабочей жидкости с нагревателем и охватывающую кипятильник кольцевую вакуумную камеру, отличающийся тем, что, с целью уменьшения энергозатрат, он снабжен вакуумпроводом, размещенным по оси корпуса внутри паропровода и сообщенным с откачиваемым объемом и вакуумной камерой.
2. Насос по п.1, отличающийся тем, что нагреватель выполнен двухсекционным и одна секция размещена у дна кипятильника, а другая - у поверхности рабочей жидкости.
Описание
Известен диффузионный насос, содержащий корпус с паропроводом кипятильником и внешним нагревателем.
Недостатком известного насоса является большой расход мощности на нагрев рабочей жидкости, находящейся в кипятильнике.
Известен также диффузионный вакуумный насос, содержащий корпус, подсоединенный к откачиваемому объему, расположенный в корпусе паропровод с соплами, кипятильник рабочей жидкости с нагревателем и охватывающую кипятильник кольцевую вакуумную камеру.
В известном насосе имеют место большие энергозатраты.
Целью изобретения является уменьшение энергозатрат.
Цель достигается тем, что диффузионный вакуумный насос, содержащий корпус, подсоединенный к откачиваемому объему, расположенный в корпусе паропровод с соплами, кипятильник рабочей жидкости с нагревателем и охватывающую кипятильник кольцевую вакуумную камеру, снабжен вакуумпроводом, размещенным по оси корпуса внутри паропровода и сообщенным с откачиваемым объемом и вакуумной камерой. Кроме того, нагреватель выполнен двухсекционным, и одна секция размещена у дна кипятильника, а другая - у поверхности рабочей жидкости.

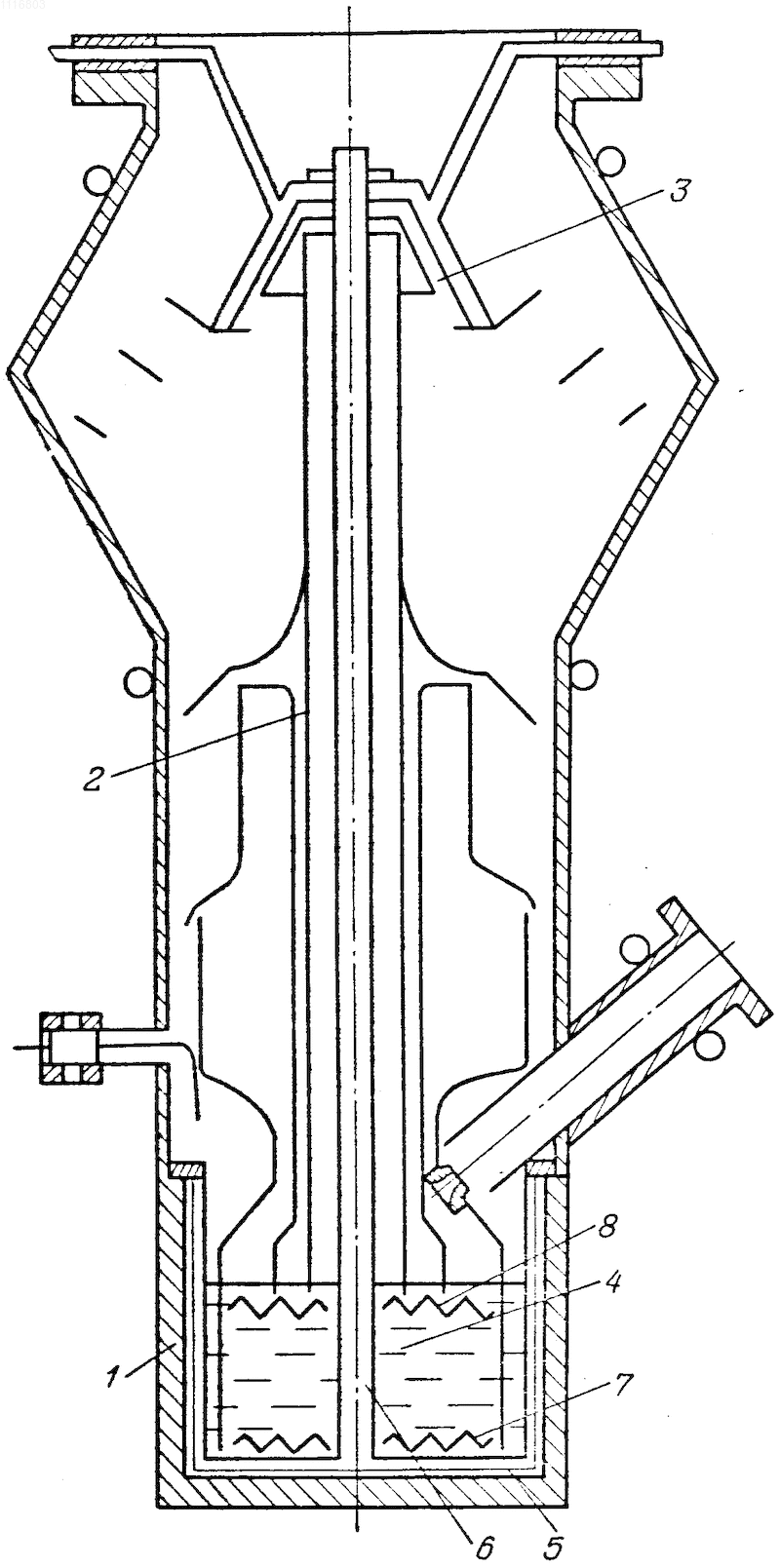

На чертеже изображен продольный разрез описываемого насоса.
Диффузионный вакуумный насос содержит корпус 1, подсоединенный к откачиваемому объему (на чертеже не показан), расположенный в корпусе 1 паропровод 2 с соплами 3, кипятильник 4 рабочей жидкости с нагревателем и охватывающую кипятильник 4 кольцевую вакуумную камеру 5.
Насос снабжен вакуумпроводом 6, размещенным по оси корпуса 1 внутри паропровода 2 и сообщенным с откачиваемым объемом и вакуумной камерой 5.
Нагреватель выполнен двухсекционным, и одна секция 7 размещена у дна кипятильника 4, а другая секция 8 у поверхности рабочей жидкости.
Работа насоса происходит следующим образом. При подведении мощности к нагревательным секциям 7 и 8 они передают тепло рабочей жидкости, происходит ее мягкий нагрев на нижней секции, а затем испарение рабочей жидкости на поверхности верхней секции 8. Пары рабочей жидкости поступают в паропровод 2 и истекают через сопла 3 в полости газового тракта насоса. Откачиваемый газ диффундирует в струю пара, приобретает в результате столкновения с молекулами пара дополнительную скорость в направлении вниз по потоку. При столкновении с холодными стенками насоса пары рабочей жидкости конденсируются на них и стекают по стенам корпуса 1 в кипятильник 4. Откачиваемый же газ при своем движении вниз по тракту струи подхватывается последующими струями рабочего тела и в конце концов поступает на вход в форвакуумный насос. В течение всего периода работы насоса вакуум в камере 5 поддерживается откачкой его через вакуумпровод 6 самим же насосом.
Таким образом, выполнение вакуумного насоса указанным образом позволяет существенно уменьшить количество тепла рассеиваемого в окружающее пространство, позволяет уменьшить расход охлаждающей воды, а также сократить энергозатраты.
Рисунки
Заявка
3592070/06, 18.05.1983
Институт теплофизики СО АН СССР
Ребров А. К, Леонов В. В, Великанов Е. Г, Сковородко П. А, Чекмарев С. Ф, Зайденштейн Д. Х, Шмелев И. Ф
МПК / Метки
МПК: F04F 9/02
Метки: вакуумный, диффузионный, насос
Опубликовано: 30.06.1994
