Камера парогенератора
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1098352
Авторы: Денисов, Максименко, Титов, Халецкий
Формула
КАМЕРА ПАРОГЕНЕРАТОРА, содержащая цилиндрический корпус с крышкой и уплотняющую мембрану, центральным участком расположенную под крышкой, а периферийным жестко скрепленную с корпусом, отличающаяся тем, что, с целью повышения эксплуатационной надежности путем снижения вероятности разгерметизации мембраны при работе парогенератора под вакуумом, мембрана жестко скреплена с крышкой своим центральным участком с помощью разъемного соединения и выполнена в зоне последнего с толщиной, превышающей толщину ее периферийного участка.
Описание
Известна камера парогенератора, содержащая цилиндрический корпус и съемную крышку, уплотненные в месте разъема.
Недостатком такой камеры является пониженная эксплуатационная надежность уплотнения разъема, работающего при повышенных параметрах теплоносителя.
Наиболее близкой к предлагаемой по технической сущности является камера парогенератора, содержащая цилиндрический корпус с крышкой и уплотняющую мембрану, центральным участком расположенную под крышкой, а периферийным жестко скрепленную с корпусом.
Недостатком такой камеры является пониженная эксплуатационная надежность из-за возможной разгерметизации мембраны при работе парогенератора под вакуумом, обусловленный большими напряжениями в мембране при ее прогибе, которые могут привести к разрушению мембраны.
Целью изобретения является повышение эксплуатационной надежности камеры парогенератора путем снижения вероятности разгерметизации мембраны при работе парогенератора под вакуумом.
В камере парогенератора, содержащей цилиндрический корпус с крышкой и уплотняющую мембрану, центральным участком расположенную под крышкой, а периферийным жестко скрепленную с корпусом, указанная цель достигается тем, что мембрана жестко скреплена с крышкой своим центральным участком с помощью разъемного соединения и выполнена в зоне последнего с толщиной, превышающей толщину ее периферийного участка.

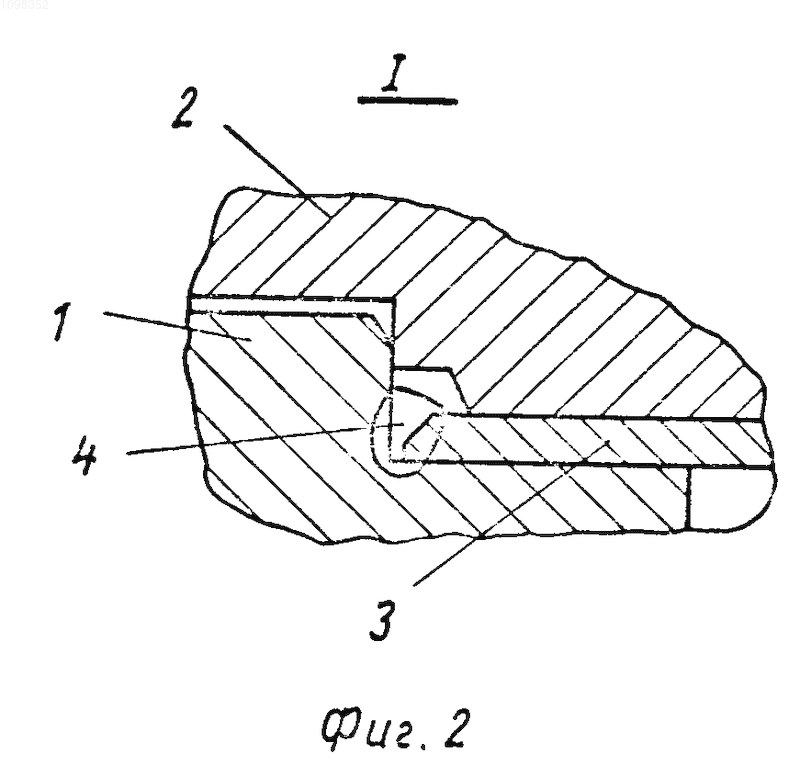

На фиг. 1 изображен общий вид камеры парогенератора; на фиг.2 узел I на фиг.1; на фиг.3 узел II на фиг.1 (вариант выполнения).
Камера парогенератора содержит цилиндрический корпус 1 с крышкой 2 и уплотняющую мембрану 3, центральным участком расположенную под крышкой 2, а периферийным жестко скрепленную с корпусом 1. Мембрана 3 жестко скреплена с крышкой 2 своим центральным участком с помощью разъемного соединения и выполнена в зоне последнего с толщиной, превышающей толщину ее периферийного участка.
Мембрана 3 скреплена с корпусом сварным швом 4 и зажата периферийным участком между корпусом 1 и крышкой 2, а упомянутое разъемное соединение выполнено в виде приваренного к мембране 3 стержня 5, проходящего через центральное отверстие крышки 2 и соединенного с последней при помощи гаек 6. Часть мембраны 3, расположенная в зоне стержня 5, может быт выполнена в виде бобышки 7, приваренной своей отбортовкой к периферийному участку мембраны 3 при помощи стыкового шва 8.
Камера парогенератора работает следующим образом. При работе камеры под давлением ее герметичности обеспечивается швом 4. При этом давление среды на мембрану 3 воспринимается толстостенной крышкой 2. При работе камеры под вакуумом жесткое соединение центрального участка мембраны 3 и крышки 2 не позволяют прогибаться мембране 3, а утолщенный центральный участок последней обеспечивает надежное соединение его со стержнем 5.
Таким образом, жесткое скрепление центрального участка мембраны 3 с крышкой 2 при помощи разъемного соединения и выполнение мембраны 3 в зоне последнего с толщиной, превышающей толщину ее периферийного участка, снижает напряжение в мембране 3 и вероятность разгерметизации последней при работе парогенератора под вакуумом, что повышает эксплуатационную надежность камеры парогенератора.
Рисунки
Заявка
3476370/06, 28.07.1982
Максименко Ю. В, Халецкий Э. Э, Денисов В. В, Титов В. Ф
МПК / Метки
МПК: F22B 1/06, F22B 37/22
Метки: камера, парогенератора
Опубликовано: 20.04.1995
