Номер патента: 1536189

Опубликовано: 15.01.1990

Авторы: Добривечер, Паченцев, Ходак

МПК: G01B 7/04

Метки: длины, заданной, наработки, продукта

...логического куля на выходе блока 9включение привода, уровень логической единицы - выключение), а навход резательного приспособления12 с выхода элемента И 10 поступает уровень логического нуля, запрещающий рез материала (при поступлении на вход резательного приспособления 1 2 уровня логической единицыосуществляется рез), Раскраиваемыйматериал (продукт) 13 начинает двигаться, С выхода импульсного датчика 1 длины продукта импульсы поступают на счетный вход пересчетного блока 2, коэффициент пересчетайкоторого постоянен и равен 10 , гдеи - количество разрядов предварительного счета, и на вход блока 3контроля останова подающего транспортера, который работает таким образом, что при вращении мерного колеса импульсного датчика 1 длиныпродукта на...

Номер патента: 1497018

Опубликовано: 30.07.1989

Авторы: Добривечер, Паченцев

МПК: B29B 11/02

Метки: длины, заготовок, заданной, резки

...пройдет под ножом резательного устройства, нажимают на кнопку 13. При этом программный блок 11 включает привод 4 резки, кратковременным импульсом обнуляет счетчики 8 и 9, устанавливает ячейку памяти 6 в О и, поступая на первый вход блока 7 определения времени запаздывания привода резки, дает разрешение на начало подсчета времени запаздывания. Нож начинает движение к заготовке. Когда он достигнет ее, датчик 5 выдает сигнал на ячейку 6 памяти, на выходе которой появляется и сохраняется лог. 1. В результате элемент 2 И начинает пропускать импульсы на счетный вход счетчика 8 и начинается измерение величины перемещения заготовки, а в блоке 7 прекращается подсчет времени запаздывания привода резки и результат измерения в виде цифрового кода...

Номер патента: 1084628

Опубликовано: 07.04.1984

Авторы: Добривечер, Паченцев

МПК: G01L 1/12

Метки: усилия

...цель достигается тем, что в устройство для измерения усилий, содержащее инвертор, измерительную схему с преобразователем усилия, схему обработки сигнала с показывающим прибором, усилитель рассогласования с регулируемым элементом, вход которого подключен к выходу схемы сравнения, к первому входу которой подключен источник опорного напряжения, дополнительно введены избирательный преобразователь переменного напряжения в постоянное и схема измерения разности по. тенциалов, а схема обработки сигнала выполнена избирательной, причем второй вход схемы сравнения подключен к выходу избирательного преобразователя переменного напряжения в постоянное, вход которого связан с выходом схемы измерения разности потенциалов, два входа которой...

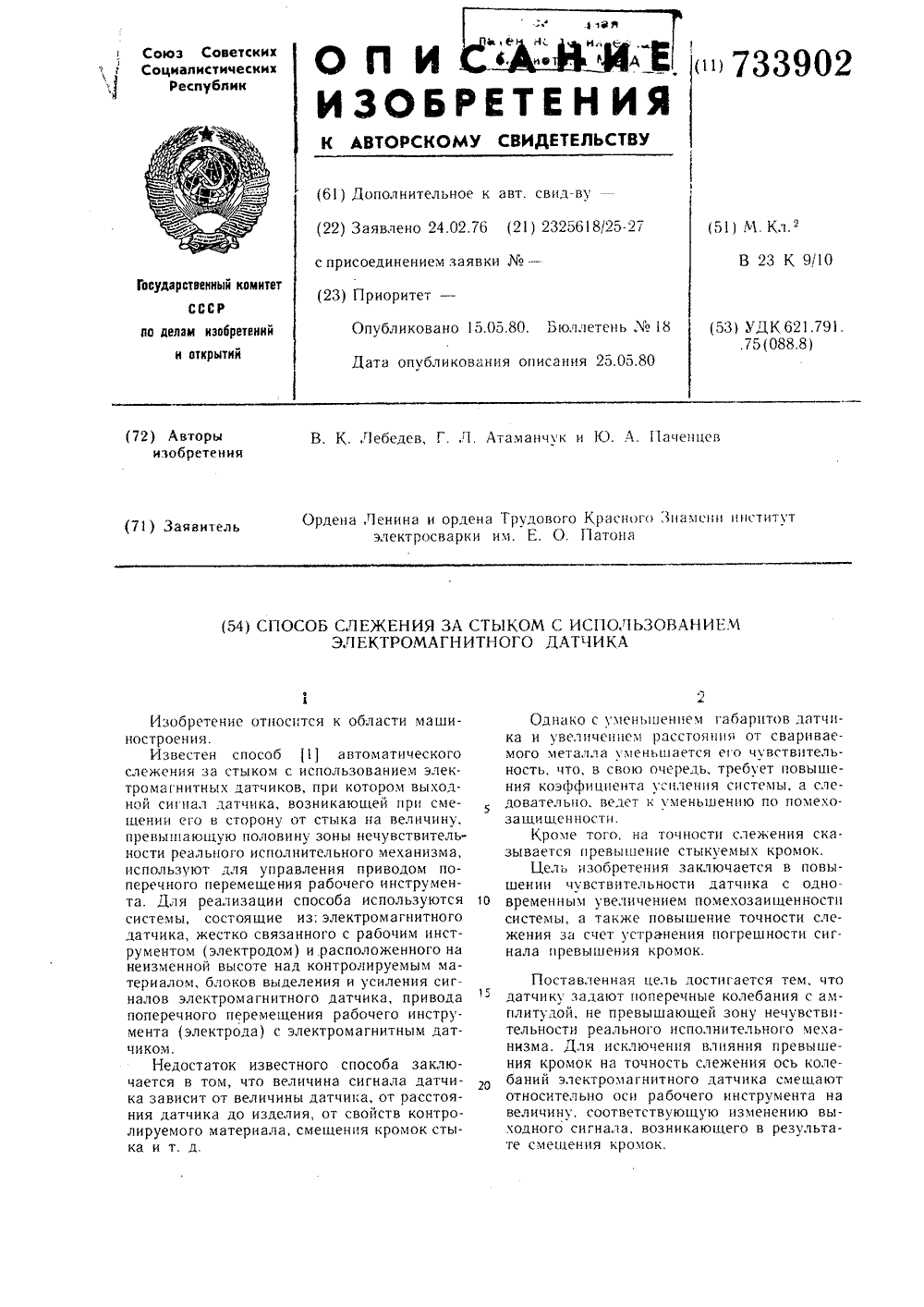

Номер патента: 733902

Опубликовано: 15.05.1980

Авторы: Атаманчук, Лебедев, Паченцев

МПК: B23K 9/10

Метки: датчика, использованием, слежения, стыком, электромагнитного

...значения 1.1 выходного сигнала электромагнитного датчика при смешении его относительно оси стыка, представлены линией 3. Величина зоны нечувствительности реального исполнительного элемента определяется расстоянием линии 4 от оси Х - Х. Ось 5 стыка соответствует нулевому уровню выходного сигнала электромагнитного датчика, в случае совмещения оси стыка с осью 6 симметрии (дифференциального) электромагнитного датчика, т. е. с осью 7 рабочего инструмента (см. фиг. 1). При изменении расстояния Электромагнитного датчика 2 относительно оси 5 стыка на величину 6 /мм/ в состоянии реального исполнительного элемента изменения не происходит. Однако при изменении расстоянии электромагнитного датчика 2 на величину Х+6 х амплитудное значение выходного...

Номер патента: 664777

Опубликовано: 30.05.1979

Авторы: Атаманчук, Лебедев, Паченцев

МПК: B23K 9/10

Метки: головки, перемещения, сварочной, стыку

...оси; а ориентацию относительно оси стыка осуществляют с помощью датчика слежения за стыком, о т л и ча ю щ и й с я тем,что, с целью упрощений конструкции автоматов, колебания сварочной головки осуществляют с помощью механизма коррекции положения головки относительно стыка по сигналу датчика, который вводят в колебательный режим относйтельно оси сварочной головки с частотой, равной требуемой частоте колебаний головки, и амплитудой, равной требуемой амплитуде колебания Р головки йаес величина эоны нечувствительности датчика.Составитель Е. СомоваТехред И,Моргентал едактор Г,Яковле орректор Т, Кол ет й и тети вЕее ттевтеаевЮтаетт ветатетюее т йе еаТираж 65П, ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113 О 35,...

Номер патента: 654363

Опубликовано: 30.03.1979

Авторы: Маличенко, Паченцев, Сакало, Скоропадский, Спыну, Тимченко, Чацкис, Ясько

МПК: B23K 9/10

Метки: направления, стыку, электрода

...записывающего устройства при обработке штучных заготовок. Такой механизм может быть выполнен, например, в виде пантографов с двумя степенями свободы, обеспечивающими копирование кромки и поверхности заготовки. При сварке производится считывание этого внешнего магнитного поля при помощи потокочувствительного элемента так, чтобы этот элемент выводился на середину риски, при этом механически жестко соединенный с ним электрод будет выводиться на стык.При записи по катушкам 2 протекает постоянный ток, который образует магнитное поле, проникающее в стальное свариваемое изделие. Сила тока выбирается такой, чтобы создаваемая им напряженность магнитного поля в материале свариваемого изделия в 5 - 6 раз превышала его коэрцитивную силу. При этом...

Номер патента: 648359

Опубликовано: 25.02.1979

Авторы: Долиненко, Паченцев, Усик, Широковский

МПК: B23K 9/10

Метки: следящая, фотоэлектрическая

...формирователем сигнала 2 в прямоугольные импульсы с одинаковой амплитудой. Этот сигнал поступает в измерительную схему 3, которая через реверсивный усилитель 4 осуществляет включение исполнительного механизма 5, который в свою очередь перемещает электрод и связанный с ним датчик 1.Сигнал, поступающий с формирователя. 2 в устройство распознания 6, сравнивается по длительности с эталонным, соответствующим установленной ширине копирной линии. В случае появления на поверхности металла в зоне копирной линии царапин или блестящих зачисток, поступающие на вход устройства 6, сигнальг будут отличаться по длительности. Если длительность этого сигнала больше длительности калиброванного импульса генератора 7 (фиг, 2, гоафик 1, импульс при тс т ),...

Номер патента: 575499

Опубликовано: 05.10.1977

Авторы: Гуманюк, Паченцев, Рыбак, Ходак

МПК: G01G 19/04

Метки: объектов, подвижных, разгрузки

...10 автоматического управления пускают устройство. При этом цифропечатаюшая машинка фиксирует вес " брутто вагона, а блок 12 включает вибраторы (на чер.теже не показаны), обеспечивающие интенсивную нагрузку мапосыпучего материапа.Блоки 3 и 7 также фиксируют вес бруттозначение которого может быть визуально определено на блоке индикации 5. Черезстандартчый промежуток времени, задаваемый таймером 11 блок автоматическогоуправления 10 подает команду на повторнуюрегистрацию веса, Блок 3 фиксирует новоезначение веса, которое отражается на блокеиндикации 5, Одновременно сравнивается новое значение веса с предыдущим в блокепроизводительности 7.Если разница между этими значениямисущественна, то процесс зыгрузки происходит втом же порядке, Если же...

Номер патента: 553632

Опубликовано: 05.04.1977

Автор: Паченцев

МПК: G06G 7/26

Метки: функциональный

...подиапазону изменения входного напряжения, то чувствительность ФПуменьшается, если напряжение О уменьшается, то чувствительность ФП повы.шается,Входное напряжение воздействует на частотуимпульсов ца выходе 14 ФП по двум каналам. В первом канале применены токозадаюшие элементы 5 и 6, влияющие на ток разряда первого 2 и второго 4 накопительных конденсаторов. Во втором канале формируется дозированцьй заряд на этих конденсаторах путем задания величины напряжения О. При работе ФП происходит очередной заряд конденсаторов 2, 4 до напряжения О и их разряд током 1, определяемым токозадающими элементами 5 и 6.Напряжение О ца конденсаторах определяется выходным напряжением усилителя 11, т.к. при превышении этого напряжения открываются фиксирую....

Номер патента: 542602

Опубликовано: 15.01.1977

Авторы: Драгомирецкий, Лебедев, Липавский, Патон, Паченцев, Усков

МПК: B23K 9/10

Метки: глубины, проплавления, процессе

...глубин проплавления состоит в том, что измеряют и сравнивают между собой значения величин излучения любых двух точек очага проплавления шва. Большее значение излучения вводят в запоминающее устройство и затем сравнивают с излучением новой точки зоны проплавления. Если величина излучения новой точки меньше, то в памяти запоминающего устройства остается прежнее значение величины излучения, если больше, то в память запоминающего устройства вводится большее значение, которое сравнивается с излучением следующей новой точки, Таким образом, в памяти запоминающего устройства всегда находится значение наибольшей величины излучения из всех точек зоны проплавления, которые сравнивались.Цикл сравнения заканчивается после сравнения излучения всех...

Номер патента: 531039

Опубликовано: 05.10.1976

Авторы: Бескоровайный, Гуманюк, Малышев, Паченцев, Шпаковская

МПК: G01G 19/04

Метки: взвешивания, объектов, подвижных

...генератора и.пульссв заполтения 10 на вход счетчика 11.Устройство работает следующим образом.Госле установки емкос.ги (или вагона)в месте разгрузки, например, в опрокидывателе, блок 3 выдает ко., аиду на разгрузку, которая поступает на схему совпадения4, Г.о командам блока 3 производят послеДоеате;и нь й Опрос дат 1 иков 1, сигал скоторых поступает на преобразователь аналог-частота 2, С некоторой Выдержкой време: и, Обеспечивающей исключение влиянияпереходнь х процессоВ схемой задержки 9,управления 3 потупае нагенератор 8, с выхода которого импульсОпдеде.енной длительности поступает насхе,ля совпадения 4 и 5,Кроме того, генератор 8 определяетмасц,табируюшие коэффициенты всех весоизх;ерительных датчиков 1, что позволяет спо:;,ощью...

Номер патента: 509508

Опубликовано: 05.04.1976

Авторы: Бахтеева, Гуманюк, Максимов, Паченцев, Фульмахт, Шпаковская

МПК: B65G 67/34

Метки: вагоноопрокидыватель, роторный

...шарнирные четырехзвеннцкц, одним цз шарниров5 закрепленные на кронштейне люльки 2,а другим, диагонально протпвоположнымшарниром 6 закреплены на платформе 4,Между другой пароц шарниров 7 и 8,расположенных по горцзонтдльцой диагонали, установлены датчики веса 9, например тензодатчцкц, которые электрически связаны со вторичной аппдрдтурой,представля 1 сшей собой электронную систему регцстрацтц 1 ц обработки сигналов,поступивших с датчиков ;1,Описанное устройство рдоотдет следующим образом, На платфор. т 4 подд3 5 О 95 О 8 ют вагон с грузом. Под воздействием нагрузки шарниры 5 и 6 шарнирных четырехзвенников растягиваются, а шарниры7 и 8 сжимаются, воздействуя на датчики веса 9, трансформируя таким образом растягивающие силы в силу...

Номер патента: 504946

Опубликовано: 28.02.1976

Автор: Паченцев

МПК: G01L 1/12

Метки: датчик, магнитоупругий

...использовано приренин веса, давления или перемещения.Известный магнитоупругий датчик, содержащий замкнутый тонкостенный чувствительный элемент и обмотки, установленные на вертикальные участки чувствительного элемента,не обеспечивает достаточной точности измерения усилий.Предлагаемый магнитоупругий датчик снабжен бобышками из немагнитного материала,причем чувствительный элемент выполнен ввиде четырехгранной призмы, ребра боковыхграней которой расположены по осям симметрии вертикальных участков чувствительного 1элемента, а бобышки закреплены на основаниях четырехгранной призмы, на которых выполнены по две взаимно противоположныепрорези,, Благодаря этому повышается точность измерения усилий.На фиг. 1 показан пр гаемый магнитоупругий датчик;...

Номер патента: 373875

Опубликовано: 01.01.1973

Авторы: Гуманюк, Нижеловский, Паченцев

МПК: H03K 17/51

Метки: всесоюзная

...параметров отдельных элементов излучатель б возбуждается, в обмотках его возни кают колебания, причем в силу его резонансных свойств амплитуда колебаний максимальна на частоте, равной собственной частоте преобразователя. Эти колебания, проходя по воздуху, в случае отсутствия контролируе мого объекта на пути ультразвукового лучавоздействуют на приемник 2. В обмотке последнего появляется переменное напряжение, амплитуда котор ого,максим альна на частоте, равной собственной частоте преобразователя,Для увеличения чувствительности реле резонансные частоты излучателя б и приемника 2 должны быть равны.Сигнал с выхода приемника усиливается и поступает на обмотки излучателя б, одновременно выполняющего роль преобразователя электрической...

Номер патента: 369420

Опубликовано: 01.01.1973

Авторы: Гуманюк, Паченцев, Шпаковска

МПК: G01G 23/36

Метки: вагонеток, взвешивания

...1 и колебаний напряжения источника питания 4 на напряжение питания датчиков Зо веса б стабилизатор 2 установлен в роторе опрокидывателя 8. Сигнал с датчиков веса б поступает на преобразователь 3, расположенный также в роторе опрокидывателя 8,Частота выходного сигнала преобразователя 3 пропорциональна нагрузке на датчики веса 6. Этот сигнал поступает через разрезной трансформатор 1 на вычислительный блок 5,Возможное изменение зазора в трансформаторе 1, возникающее при работе прокидывателя, не оказывает влияние на частоту сигнала, изменяя лишь его амплитуду.Вычислительный блок 5 производит измерение частоты выходного сигнала преобразователя 3 и вычитание частоты сигнала преобразователя 3 при взвешивани порожней вагонетки после...

Номер патента: 295629

Опубликовано: 01.01.1971

Авторы: Лашкевич, Паченцев, Щигельский

МПК: B23K 9/10

Метки: глубины

...зоне воздсйств тем, что, с ц опорной лцшш 0 ском, в качест мают поток цс 1 ья д 1 ска изгя глуби чецця, в ру мента, егулцров асмой аб ного пар етающцх ы о цроваштп цзля цнстелью рполучве исход(р, вылделця. ыде отли анця разамет цз з Известен способ регулирования глубины обработки по интенсивности излучения, выделяемого в зоне воздействия инструмента.Предложенный способ отличается от извес 1- ного тем, что при обработке абразивным диском в качестве исходного параметра принимают поток искр, вылетающих из зоны касания диска к изделшо.Такое решение позволяет, например, регулировать глубину канавки, используемой в качестве опорной линии при автоматическом направлении электрода по стыку,При касании вращающегося абразивного диска с...

Номер патента: 271832

Опубликовано: 01.01.1970

Авторы: Громов, Кириллов, Паченцев

МПК: G01G 23/00

Метки: весовых, питатель, устройств

...собой камеру 7, установленнуюпод корпусом шнека и отделенную от негозаслонкой 8 с тарированнымп отверстиями.15 Внутри камеры находятся ворошитель 9 с индивидуальным приводом и конечный выключатель 10. От бункера весового устройствавыходной конец камеры отделен задвижкой 11,которой управляет рычажный механизм весо 20 вого уст ройства.Работает питатель следующим образом.Продукт через приемный патрубок 2 поступает на шнек 1, которьш продвигает его внаправлении самотека 3. Под напором продук 25 та клапан 4 открывается и продукт по самотеку 3 поступает в бункер весового устройства. Одновременно через заслонку с тарированными отверстиями продукт поступает в камеру 7, при этом задвижка 11 перекрывает до 30 ступ продукта в бункер,Когда...

Номер патента: 251729

Опубликовано: 01.01.1969

Авторы: Карно, Колюбакин, Паченцев, Потапов

МПК: B23K 9/10

Метки: зазора, изделием, инструмента, между, рабочего, стабилизации, торцом

...диненных между Известны устройства для стабилизации зазора между торцом рабочего инструмента и изделием, содержащие электроконтактный датчик, один конец,которого црижат к изделию, а на другом устачовлен подвижный кон такт. Однако эти устройства не позволяют в случае необходимости изменять величину установленного зазора в процессе сварки.В предложенном устройстве эти недостатки устранены. Для этого рычат электроконтакт ного датчика выполнен составным из двух частей, соединенных между собой с помощью фрикциона.На чертеже схематично изображено описываемое устройство. 15Датчик устройства имеет, рычаг 1, одна часть которого заканчивается измерительной вилкой 2, а на конце другой части укреплен подвижный электроконтакт 3, перемещающийся между...

Номер патента: 243751

Опубликовано: 01.01.1969

Авторы: Кирдо, Паченцев, Скачко

МПК: B21C 37/08, B23K 13/08

Метки: высокочастотной, прямошовных, сварки, труб

...воздуха.20 Способ автоматического регулирсокочастотной сварки прямошовнь использованием фотоэлектрическог рического устройства для регулиров ности нагрева кромок трубной заг личсиои 1 ийся тем, что, с целью повь чества сварных соединений, осущест 0 дольное сканирование сигнала пи ования вы.х труб с о пирометания мощ. отовкч От щения ка.вляют проромегриче. 1Известен способ регулирования процессавысокочастотной сварки прямошовных труб сиспользованием фотоэлектрического пирометрического устройства для регулирования мощности нагрева трубной заготовки,Предложенный способ отличается от известного тем, что в нем осуществляют продольноесканирование сигнала пирометрического устройства и величину смещения экстремальногозначения сигнала...

Номер патента: 202381

Опубликовано: 01.01.1967

Авторы: Гаркалюк, Институт, Мошкин, Паченцев, Полухин, Скачко, Шпанько

МПК: B23K 13/01, B23K 13/08, G05D 25/02 ...

Метки: процессом, прямошовных, радиочастотпой, сварки, труб

...от разности между действительной степенью осадки и заданной, с введением корректировки по ширине заготовки.Предложенный способ обеспечивает стабильность процесса сварки,На чертеже приведена схема регулирования по предлагаемому способу.Полоса 1 формуется в трубную заготовку станом 2 и подается в сварочный калибр с токоподводящим устройством (индуктором) и осаживающей клетью 3, Сварочное устройство имеет источник питания 4 и механизм перемещения валков 5. Схема регулятора со. держит следующие элементы: датчик а ши. рины ленты, датчик 6 ее толщины, датчик с перемещения трубной заготовки, датчик усилия в осаживающей клети, датчик е перемещения валков клети, цепь б задержки сигналов, регулятор 7 давления и регулятор 8 нагрева,Регулятор...

Номер патента: 95075

Опубликовано: 01.01.1953

Автор: Паченцев

МПК: B23K 11/10, B23K 11/24, B23K 11/25 ...

Метки: процессом, сварки, точечной
