Елин

Номер патента: 1183462

Опубликовано: 07.10.1985

Авторы: Елин, Игнатьев, Колтыпин, Колтыпина, Федосеев, Эрнст

МПК: C02F 3/00, C02F 3/32

Метки: вод, сточных

...система.Система содержит животноводческиепомещения 1 комплекса, серию горизонтальных отстойников 2, пруд-накопитель 3, специальную бетонированнуюплощадку 4, секции 5 водорослевогопруда, секции 6 рачкового пруда, рыбоводный пруд 7, рыбоуловитель 8,накопитель 9 чистой воды и естественный водоем 10.Система работает в следующей последовательности.Навозные стоки, удаляемые из животноводческих помещений 1, поступаютв серию, горизонтальных отстойников 2,где разделяются на жидкую и твердуюфракции, После наполнения осадка допроектной отметки работающий отстойник отключается - стоки переключаютна очередной отстойник 2, Жидкая фракция через водоемы и дренажи перекачивается в пруд-накопитель, а твердая,влажностью до 707, смешивается сторфом и...

Номер патента: 1170476

Опубликовано: 30.07.1985

Авторы: Вишневецкий, Елин

МПК: C14B 1/30, G06M 7/00

Метки: учета

...с конденсатором 25 " через замыкающий контакт 51 - реле 15.Линия питания выпрямителя 17 от трансформатора 16 выключает параллельно соединенные замыкающие контакты 52 и 53 реле соответственно 24 и 15, первый на которых имеет выдержку времени на размыкание. Лампа 28 включена последовательно с замыкающим контактом 54 с выдержкой времени на размыкание реле 24..В блоке 1 1 электронный узел 29 соединен последовательно с замыкающим контактом 55 с выдержкой времени на размыкание реле 24а катушка реле 34 включена параллельно электронному узлу 29 через размыкающий контакт 36 с выдержкой времени на размыкание реле 33.Времяэадающие элементы - резисторы 30 и 31 зашунтированы размыкающими контактами соответственно 57 - реле 43 и 58 - реле 44.В блоке...

Номер патента: 1157309

Опубликовано: 23.05.1985

Авторы: Елин, Никитин

МПК: F16H 27/02

Метки: механизм, поворота, привода, храповой

...на 45,Предлагаемое устройство содержиткорпус 1, храповое колесо 2, эакреп- щленное на валу 3, установленные натом же валу с возможностью поворотакривошипы.4 и 5, на которых установлены оси 6 и 7 рабочих собачек 8 и 9и оси 10 и 11 фиксирующих собачек ц12 и 13, Все собачки подпружинены(пружины не показаны),Кривошипы 4 и 5 шарнирно соединены с шатунами 14 и 15, которые в свою очередь соединены с ползуном 16, перемещающимся в неподвижных направляющих (не показано), ползун 16 шарнирно соединен со штоком силового цилиндра 17. На корпусе 1 храпо- у вого механизма неподвижно закреплены два щитка 18 и 19. Храповой механизм привода поворотаработает следующим образом,В бесштоковую полость цилиндра 17(фиг. 1) подводится давление, штокцилиндра,...

Номер патента: 1153376

Опубликовано: 30.04.1985

Авторы: Богуславский, Евзикова, Елин, Лейбович, Усенко, Череп

МПК: H02K 1/16

Метки: магнитопровода, сегмент, статора, шихтованного, электрической

...перемычка по оси симметрии сегмента (листа) значительно больше. технологической перемычки, расположенной .на линии, проходящей черезкрай внутренней дуги .сегмента и параллельной его оси симметрии. Чемменьше наружный К и внутренний Крадиусы сегмента или чем больше разность между ннмй, тем больше величинаперемычки д"и тем меньше коэффициентиспользования,55Целью изобретения является снижениерасхода электротехнической стали.Указанная цель достигается тем,что на сегменте шихтованного магнитопровода статора электрической машины, имеющем отверстия для крепления по наружной дуге и пазы для обмотки по внутренней дуге, на наружной и внутренней дугах сегмента симметрично относительно его оси симметрии выполнены тангенциальные вырезы в...

Номер патента: 1142080

Опубликовано: 28.02.1985

Автор: Елин

МПК: A01K 67/00, G01N 33/60

Метки: высокопродуктивных, отбора, свиноматок

...используют уровень кровоснабжения половых органов, которыйопределяют путем счета после каждого введения числа импульсов активности до снижения не. менее чем наполовину. первоначального значенияактивности и определения величины,2 1Фгде К - , показатель тканевого клиренса;1 рС и 18 С 2 " первоначальное иконечное количество импульсов, переведенное в деся.тичные логарифмы;Т и Т - период временимежду определени-,ями С и С230 - константа,и по среднему значению величины Клиренса, полученному по результатампоследовательного введения радиоактивного иодав шейку матки,влагалище и преддверие влагалищапроизводят отбор высокопродуктивныхсамок, причем среднее значение величины клиренса должно быть равно 8,5+10,8 в обычном физиологическом состоянии и...

Номер патента: 1105446

Опубликовано: 30.07.1984

Авторы: Елин, Кремнев, Новиков, Платов

МПК: B66C 1/56

Метки: захват, труб

...рукоятка с фиксатором.На фиг. 1 показан захват для труб, общий вид; на фиг. 2 - паз в корпусе; на фиг. 3 - ось с упором и рукояткой.Захват содержит корпус 1, в котором установлены сепаратор 2, ступенчатые втулки 3 и упор 4. Нижняя часть корпуса 1 имеет коническую поверхность 5, а к верхней части прикреплена серьга 6 для навешивания на крюк грузоподъемного механизма. В средней части корпуса 1 выполнены продольные пазы 7 с цилиндрическими гнездами 8. Сепаратор 2 выполнен в виде втулки с отверстиями, в которых размещены шарики 9. В верхней части сепаратора закреплен фланец 10 с присоединенной к нему осью 11, на которой установлены с возможностью перемещения вдоль оси втулки 3, подпружиненные пружинами 12,В корпусе 1 в поперечном...

Номер патента: 1091949

Опубликовано: 15.05.1984

Авторы: Гордиенко, Елин, Косовер, Лубяницкий, Луканин, Меламед, Самолетов, Сорокин, Чекрыжевский

МПК: B03B 5/02

Метки: разделения

...фиг. показано устройство дляпромывки материалов, общий вид; нафиг.2 - то же, вид сверху.Устройство для промывки материалов включает промывочную камеру 1с обечайкой 2, акустический излучатель 3, установленный на камере 1,напорный патрубок подачи промывочнойжидкости 4, патрубок подачи исход Оного материала 5, полый конус иззвукоотражающего материала 6, патрубок слива 1, патрубок песков 8.Устройство работает следующим образом.55Исходный материал пески гидроциклона или классификатора) в виде пуль. пы поступает в промывочную камеру 1,где подвергается обработке акустиче -ским излучателем 3 и турбулентнымпотоком промывочной жидкости, нагнетаемой через патрубок 4.Для интенсификации процесса промывки внутри камеры 1 установленполый конус из...

Номер патента: 1091889

Опубликовано: 15.05.1984

Авторы: Абакумов, Елин, Игнатьев, Колтыпин, Шелбаков

МПК: A01K 1/035

Метки: животных, подстилка

...разогрев массы осад. с(ка до чОС, в результате чегогибнут яйца гельминтов и болеэнетворные микроорганизмы. Полученный сухойи обезэарсженный субстрат готов кипальзоВР.нию В еячестне подстилки.Предлагаемая подстилка испытываЗО ;ось с положительным результатом вте-ение трех месяцев в хозяйстве с28000 толов откармочных животных вГОД,П р ие р 1, Ежесуточный навоз(Ый стс)к иаХКОГхаэнаи свинофабэикиВследствие применения для удаленияэкспериме тав животных гидросмьвасаставляел 250 и, Из этого объемасокав ежесуточна выделяется 20 т(б осадка с влажностью 937, который,находясь ь отстойнике, эа 10 сутдостигает состояния рыхлой, сыпучейгегко загружаемой и транспортируемоймассы с Влажностью 40 Е. и весом10 т После этого созревший...

Номер патента: 1087435

Опубликовано: 23.04.1984

Авторы: Елин, Шунько

МПК: B65G 57/18

Метки: лесоматериалов, пакетов, формирования

...тем, что в устройстве для формирования пакетов лесоматериалов, содержащем подающий транспортер, толкатель и установленный наклонно на основании накопитель с нижней стенкой, имеющей раздвижные упоры, верхней стенкой, расположенной параллельно основанию и боковыми стенками, первая из которых жестко закреплена на основании, а вторая установлена с возможностью поворота отно сительно горизонтальной оси, поворотная боковая стенка жестко связана с верхней стенкой, а горизонтальная ось ее поворота закреплена на основании, причем устройство снабжено откидными от приводов стенками, одна из которых шарнирно закреплена на 30 верхней стенке, а другая на первой боковой стенке.На чертеже изображено предлагаемое устройство.Устройство содержит...

Номер патента: 1071439

Опубликовано: 07.02.1984

Автор: Елин

МПК: B28D 1/14

Метки: кварце, отверстий

...к кварцу и к трубке, прижимающей стеклованную пластинуПосле охлаждения вместе спая стекла с кварцем возникают термические напряжения. обусловленные различием коэффициентов термического расширения стекла и кварца, которые приводят к тому, что по контуру молибденовой пластины в кварце образуется трещина, в связи с чем молибденовая пластина с приваренным к ней слоем кварца легко отделяется от кварца вручную, причем трубка из молибденового стекла служит рычагом, Образуется отверстие, конфигурация которого совпадает с конфигурацией пластины.Таким. образом, получение отверстий слошной Формы достигается за ,счет использования металлической пластины, конфигурация которой определяет конфигурацию отверстия. Локаль. ный нагрев такой пластины...

Номер патента: 1070598

Опубликовано: 30.01.1984

Авторы: Елин, Киселев, Новоселов

МПК: G09B 25/06

Метки: местности, модели, рельефной

...нескольких установленных одна надругой пластин и прокладок, при этомсредняя пластина состоит из нескольких частей, а Фиксаторы установленыс боковых ее сторон. 35На фиг, 1 изображено приспособление, разрез; на Фиг. 2 - Фрагменткрепления стержней в основании.Приспособление для изготовления,рельефной модели местности включаетраму 1, в которой помещено перфорированное основание, состоящее иэустановленных одна на другой пластин2, чередующихся с мягкими, например,войлочными прокладками 3,Пластины 2 и прокладки 3 выполнены с рядами отверстий 4, в которыхс возможностью вертикального перемещения. установлены стержни 5 (штыри;маякй) .Зля Фиксации стержней 5 в -проект 50ных положениях на раме 1 по ее боковым сторонам смонтированы...

Номер патента: 1062144

Опубликовано: 23.12.1983

Авторы: Алимбочков, Дрындин, Елин, Успенский

МПК: B65G 39/02

Метки: конвейера, ленточного, ролик

...каналами с резервуарами длясмаэ ки Г 2 3.В известном ролике после износатрущихся конусных поверхностей подшипников и осей компенсацию износаможно осуществлять за счет резьбового соединения осей, Однако для этого необходимо останавливать конвейер, на что затрачивается время,уменьшается производительность конвейера, что является недостаткомролика.Кроме того, конструкция осейпредусматривает резьбовое соединение, что увеличивает диаметры опор- ЗОных поверхностей. подшипников скольжения и осей, вследствие чего увеличивается лйнейная скорость на опорных поверхностях во время работыролика. Это приводит к повышенному 35износу подшипников.чЦелью изобретения является повышение надежности работы ролика путем обеспечения автоматического...

Номер патента: 1023476

Опубликовано: 15.06.1983

Авторы: Богуславский, Гром, Елин, Ткачев, Череп

МПК: H01R 43/06

Метки: изоляционных, коллекторов, прокладок

...из восьми иэделий фиг.1 и2). При этом рабочий, контур штампана первой операции повторяет наружный контур всех сомкнутых изделий.фиг. 1). Рабочий контур штампа навторой операции показан на фиг, 2.Заготовку укладзвают в штамптак, чтобы был перекрыт раббчий контур, соответствующий восьми изделиям, сомкнутым без перемычек, Вырубкойпроизводят отделение отхода 1 отконтура 2 на всей длине заготовкиПолученную таким образом вторичнуюзаготовку укладывают во второйштамп, Фиксируя ее по контуру. Затем производят разделение ее на восемь иэделий 3 (Фиг. 2). В этомштампе для ликвидации расслоения ирастрескивания заштрихованные иэдезлия,направляют в верхнюю половинуштампа, незаштоихованные в нижнюю половину напровал,Изобретение позволяет...

Номер патента: 996526

Опубликовано: 15.02.1983

Авторы: Елин, Ивашенюк, Коваленко, Смирнов, Чичаев

МПК: C25D 7/04

Метки: электрохимической

...электромеханической системы, фиксирующей точную установку экранов в требуемом положении, включающей рамы, шарнирно подвешенные к рычагам, жестко связанных с валами приводов их поворота, блокированных концевыми выключателями. Точная установка экранов в рабочее положение при срабатывании концевых выключателей обес печивает наибольшую концентрацию ионов выделяемого по току металла, например хрома, максимальную плотность катодного тока и в целом высокое качество обработ- ки весьма, большой поверхности цилиндрического тела.Одновременно с этим, стабильность катодного тока, как и равномерность толщины покрытия для каждой последующей детали, постоянна, так как экран занимает в любом цикле одно точное положение.На фиг. 1 изображена ванна с...

Номер патента: 995888

Опубликовано: 15.02.1983

Авторы: Воронов, Гиливер, Гупалов, Елин, Енукашвили, Миндели, Попович, Тиновицкий, Чивадзе, Эльянов

МПК: B05B 15/04

Метки: металлизации, напылением, труб

...О таким образом, что ось соплакаждого металлизатора была соосна с осьюсоответствующего окна. Щели д соединены воздухозаборникамис воздуховодами 3 Торцы камеры снабжены заслонками 5, сменными для каждого диаметра трубы. Причем проем для подачитрубы каждого диаметра эксцентричен .камере 1 и смещен в ее нижнюю частьтаким образом, что расстоянйе от оконб до наружной поверхности обрабатываемой трубы любого диаметра остаетсяпостоянным. В верхней части камеры поторцам расположены каналы 8 для засасывания воздуха. 4Установка работает следующим образом.Предварительно на торцы камеры 1 устанавливают заслонки 5, соответствующие диаметру металлизируемой трубы. С помощью транспортного средства, например рольганга винтового перемещения (не...

Номер патента: 984781

Опубликовано: 30.12.1982

Авторы: Горохов, Елин, Клейнер, Комиссаров, Кошеверов, Кудрявова, Малютин, Табакман, Этингоф

МПК: B23K 37/04

Метки: балок, коробчатого, портал, сборки, сварку, сечения

...выполнен в виде двух взаимноперпендикулярных пересекающихся осей,Площадки обслуживания установлены с возможностью перемещения вдоль осей стоек и полок арок.На фиг. 1 изображен предлагаемый портал, общий вид; на фйг. 2 - то же, вид984785Каждый прижим 6 выполнен в виде упора с вертикальным пазом 22 для перемещения оси 23; жестко смонтированной на корпусе цилиндра 5. На оси 23 с возможностью вращения посажен упорный ролик 24, передающий усилие цилиндра 5 на прижим 6, Прижим 6 оснащен пружиной 25.Площадки 3 обслуживания смонтированы между арками 4 и состоят из платформы, установленной с возможностью перемещения от привода 26 по вертикальным направ ляющим стоек арок, и балкона 27, который в свою очередь выполнен передвижным от привода...

Номер патента: 953315

Опубликовано: 23.08.1982

Авторы: Елин, Пинус, Сапелкин, Смыков, Черепнин

МПК: F16J 15/32

Метки: дейдвудное, уплотнение

...на Фиг.2 - вариант уплотнения с упругим элементом в виде пружины и с незакрепленными в корпусе манжетами, общий вид; на Фиг.З - вэриант уплотнения с копировальным устройством, расположенным между манжетами, общий вид.Дейдвудное уплотнение крепится к дейдвудной трубе 1 болтом 2 и содержит корпус 3, внутри которого крышкой 4 с помощью болтов 5 крепится пакет манжет, состоящий из манжет 6, прикрепленных к разделительному кольцу 7 с антиФрикционным слоем 8 бол том 9 через кольца 10 и 11. Причем на торце кольца 10 и на кольце 11 установлен упругий возвратный элемент 12, выполненный в виде мембраны с фланцами, на который через подвиж-40 ную шайбу 13 передается упор от болта 14. На торце кольца 11 (Фиг.1 и 2)или на торце кольца 7 (Фиг,З)...

Номер патента: 952780

Опубликовано: 23.08.1982

Автор: Елин

МПК: C03B 33/00

Метки: кварце, отверстий

...приварнвают к кварцу. После охлаждениястержня (естественного или принудительного в зависимости от размерастержня) в месте спая его со стеклом возникают термические напряжения, обусловленные различием в коэффициенте теплового расширения стеклаи кварца. Возникиие термические наЗ 0 пряжения приводят к тому, .что стер952780 формула изобретения Составитель Т. НикульниковаТехред М.Рейвес Корректор О. Билак Редактор Л. ЛукачЗаказ 6195/34 Тираж 508 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 жень с приваренным к нему слоем кварца толщиной 2 мм легко отделяют от кварца, например, вручную.Для получения отверстия указанные...

Номер патента: 946866

Опубликовано: 30.07.1982

Авторы: Елин, Малютин, Пивовар, Рыбакова, Чернякина, Этингоф

МПК: B23K 37/04

Метки: длинномерных, криволинейной, полотнищ, прямолинейной, сборки, сварки, стенд, форм

...К кривизны работает следующим образом.На приемную секцию рольганга 8, расположенную справа от опоры 10, укладывают первый лист 1 и закрепляют на углу нестыкуемой стороны листа планку-шаблон 7, длина 1 которой превышает длину каждой заходной технологической планки 6, привариваемой у стыков собираемых листов, а ширина 6 больше, чем разрывы в базовых линейках 18 и 19.В это время упоры 16 для поперечной ориентации листов, продольный упор 15 и подвижные прижимы 17 находятся ниже опорной поверхности роликов рольганга 8. 25Включением всех приводов секций роль- ганга 8 перемещают первый лист 1 до тех пор, пока стыкуемая сторона этого листа не окажется за опорой 10 для сборки. Затем поднимают продольный упор 15 йад поверхностью опорь 10 для...

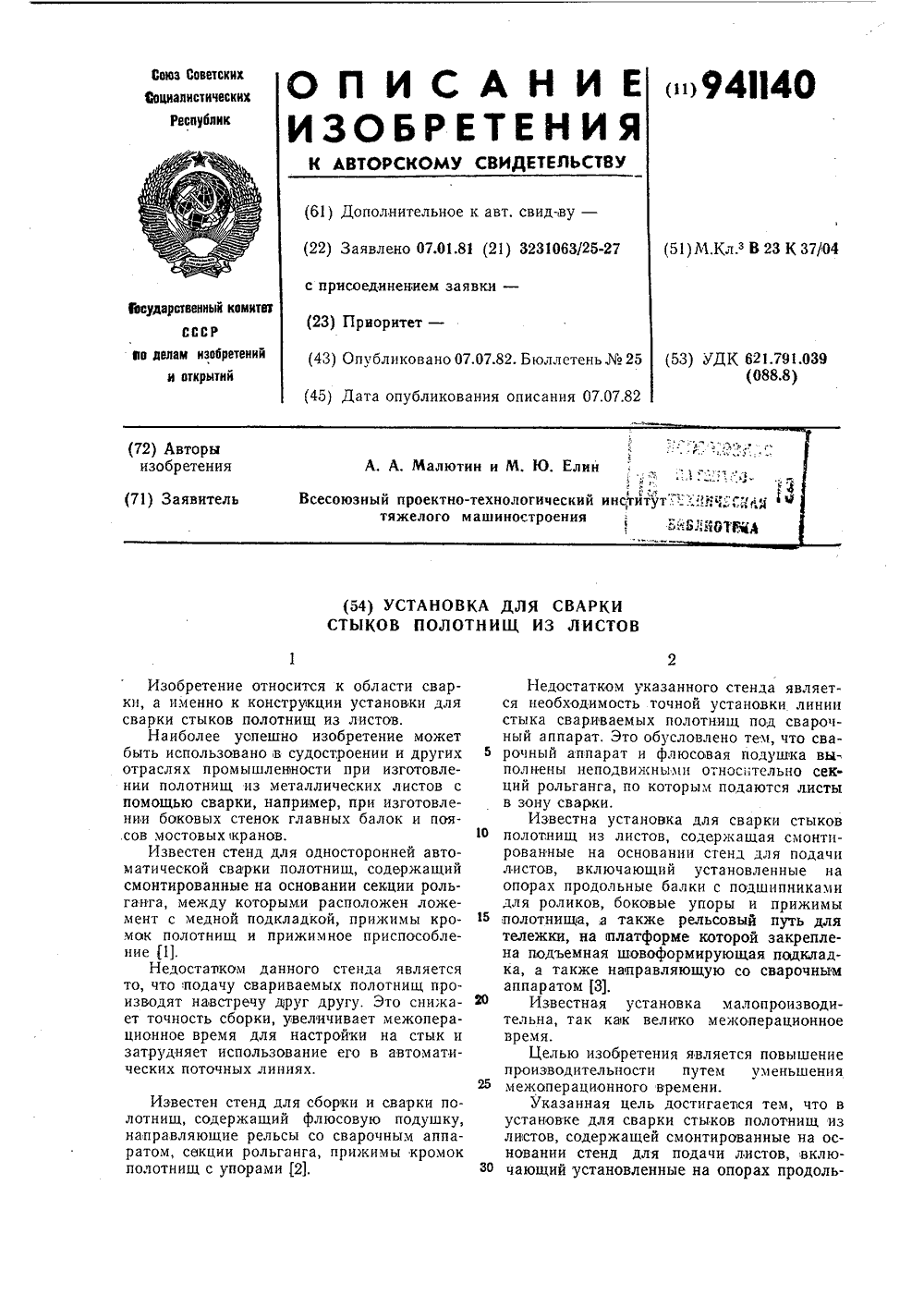

Номер патента: 941140

Опубликовано: 07.07.1982

Авторы: Елин, Малютин

МПК: B23K 37/04

Метки: листов, полотнищ, сварки, стыков

...- прижимы 9. Тележка 5 установлена с возможностью перемещения от привода 10 по рельсовому пути 11, уложенному на основании вдоль стенда 1. На тележке 5 между балками 3 размещен механизм подъема 12, выполненный в виде цилиндров, на которых установлены направляющие 13 для перемещения . шовоформирующей подкладки 14. С наружной стороны балок 3 жестко установлена на платформе тележки 5 П-образная рама 15, несущая на направляющих 16 сварочный аппарат 17. Опоры 4 балок 3 превышают высоту тележки 5, Ширина тележки 5 превышает ширину стенда 1, а платформа тележки оснащена П-образной рамой 15, на которой закреплена направля,ощая со сварочным аппаратом 17.Работа установки для сварки стыков полотнищ из листов происходит следующим образом.Листы 2...

Номер патента: 939576

Опубликовано: 30.06.1982

Авторы: Беленький, Голомзик, Грейвер, Елин, Камарь, Корешкова, Навасардян

МПК: C22B 11/00

Метки: благородных, извлечения, медеэлектролитных, металлов, шламов

...14 А 9+ +э Ю МКО+М ( ) 6 А 90 а,+бйаСО+СНБОН= 12 А 9+6 йа 0, +8 СО+3 НО (2)3 939576Нижний предел отвечает необходимости проведения восстановительных реакций, верхний - связан с нежелательным процессом восстановления меди в силикатных шлаках.П р и м е р 1, Обожженные шламы, содержащие 8,0 окисленного А 9 при выгрузке из обжиговой печи имеют 4Продолжение табл,оаержание серебра Ф Плавка обожжен- % ного шлама плавильная пыль кисле силикатое в ный шлак гарке обработанногоглицерином Оэ 14 О 01 Оь 03 2 вОэО Кроме того, проведены плавки обожженного шлама без восстановителя и с 1 ь угля, Сравнительный анализ приведен в таблице.2 Содержание серебра, Ф ли,о т л и ч а ю щ и й с я тем,что,с целью повышения степени извлеченияблагородных металлов,...

Номер патента: 927689

Опубликовано: 15.05.1982

Авторы: Елин, Завьялов, Рахманин, Шунько

МПК: B65G 57/18

Метки: лесоматериалов, пакетов, формирования

...10. Устройство также имеет толокатель 11 с приводом гидроцилиндра 12, палиспасты 13 и 14 для перемещения стенок накопителя, снабженного пружинами 15 и 16, электрозащелки 17 1 е и подвижные упоры 18, перекрывающие окна. Лесоматериал 19 по наклонной площадке 20 подается на роликовый транспортер 21.Поданный на роликовый транспортер 21 лесоматериал 19 продвигается в окно 1 устройства до нажатия торцом в конечный выключатель, который включа ет гидроцилиндр 12 с толкателем 11. В результате этого, раздвигая подвижные упоры 18, лесоматериал проталкивается в накопитель, образованный стенками. При определенном уровне накопления лесоматериала 19, соответствующих распорных усилиях на стенки, 1 З начинает отходить нижняя вертикальная боковая стенка...

Номер патента: 905154

Опубликовано: 15.02.1982

Авторы: Александров, Алексеев, Байрон, Елин, Провальский, Савенок, Славинский, Цимблер, Шульбах

МПК: B65F 5/00

Метки: транспортирования

...ленты 5 выполнено конусообразным с вершиной, обращенной в сторону перемещения транспортируемого материала. Втулка 6 закреплена между корпусом 4 и уплотнительной гильзой 3. Устройство работает следующим образом. Мусор подается в бункер 1 и под деиствием собственного веса падает вниз, скапливаясь над лентой 5 в осевом ее отверстии. После накопления его над лентой в количестве, достаточном для формирования брикета порции мусора, включают приводной элемент 6, в результате чего винтовая лента 5 начинает вращаться и перемещает мусор в направлении уплотняющей гильзы 3.(риг.2 Составитель С. Нефедов Редактор М. Келемеш Техред А. Бойкас Корректор М. Демчик Заказ 265/31 Тираж 705 Подписное ВНИИПИ Государственного комитета СССР по делам...

Номер патента: 905153

Опубликовано: 15.02.1982

Авторы: Александров, Алексеев, Байрон, Елин, Матвеев, Провальский, Савенок, Славинский, Шульбах

МПК: B65F 5/00

Метки: транспортирования

...чертеже изображено предлагаемоеустройство, поперечный разрез.Устройство включает бункер 1 с выгрузным отверстием 2, под которым расположен цилиндрический корпус 3 с установленной в нем винтовой лентой 4, коцсольно прикрепленной к приводному элементу 5. Приводной элемент 5 выполнен в виде связанной с приводом 6 втулки, размещенной между бункером 1 и корпусом 3, причем внутренний диаметр втулки равен шагу ленты 4 и диаметру выгрузцого отверстия 2. Бункер 1 выполнен цилиндрическим, а к корпусу 3 прикреплена уплотняющая гильза 7, предназначенная для получения цз мусора брикетов.15 При накоплении цад лентой 4 порциимусора, достаточной для формирования брикета, включают привод 6. Посредством вращающейся ленты 4 мусор перемещается в...

Номер патента: 876688

Опубликовано: 30.10.1981

Авторы: Гонтарь, Елин, Железникова, Лебедев, Медин, Савицкий

МПК: C09D 3/64

Метки: композиция, покрытий, порошковых

...числом 15, гидроксильным числом 150 (полиэфир марки 21-13 П) .ПолифенилэтоксисилОксан имеет вязкость 50-ного раствора в толуоле при 20 оС 3,1-4,5 сСт, содержание кремния 17,7-19,0, этоксигрупп 12-17,5, рН водной вытяжки 5,5-7,5. Тетраэтоксисилан - жидкость с плотностью при 20 фС 0,93-1,04 г/см и содержанием основного вещества не менее 95. Молотое стекло представляет собой отход стекольного производства,В предварительно подготовленную композицию, включающую насыщенную полиэфирную смолу, сополимер метилметакрилата, бутилакрилата и метакриловой кислоты и пиромелитовый ангидрид добавляют молотое стекло и тетразтоксисилан или полифенилэтоксисилоксан и тщательно перемешивают. Состав наносят насыпным мето- дом на поверхность силикатного или...

Номер патента: 874318

Опубликовано: 23.10.1981

Автор: Елин

МПК: B24B 37/02

Метки: притирки

...скользить внутри полого приводного вала 4, а стержни 15 и 16 проходят сквозь радиальные отверстия 17 приводного вала 4. При этом ось 14 подпружинена пружиной 18. Сцепной элемент 9 имеет торцовый кулачок 19, взаимодействующий с установленным в корпусе 20 роликом 21, подпружиненным пружинами 22, суммарное усилие которых превышает усилие пружины 18. Ролик 21 расположен таким образом, что между ним и поверхностью 23 впадины кулачка 19 имеется зазор. Кулачок 19 и подпружиненный ролик 21 образуют механизм 24 возвратно-поступательного перемещения сцепных элементов 8 и 9.Устройство работает следующим образом.От вала 1 с помощью конических шестерен 2 и 3 вращение передается на приводной вал 4 с эксцентриком 5, который контактирует с торцом...

Номер патента: 858904

Опубликовано: 30.08.1981

Авторы: Елин, Кузнецов, Литовченко, Мелешкин, Рожа, Самченко

МПК: B01J 8/02

Метки: подачи, эндогаза

...между эндогенератором и печью обогреваемойретортой с катализатором и смесителем,15при этом один из входов смесителя соединен с выходомэндогенератора, адругой - с источником природного газа.На фиг.1 представлена установка,на фиг.2 блок-схема эндогенератора. 20Установка содержит эндогенератор1, соединенный по входу с источниками воздуха и природного газа (непоказаны). Выход эндогенератора трубопроводом 2 соединен с одним из 5выходов смесителя 3, другой вход которого трубопроводом 4 соединен систочником природного газа, Смеситель 3 последовательно трубопроводом5 соединен с обогреваемой ретортой6 с катализатором. Выход последнейтрубопроводом 7 соединен с термической печью 8. На трубопроводе 7 можетбыть установлен охладитель (не показан)....

Номер патента: 671110

Опубликовано: 07.08.1981

Авторы: Бухбиндер, Гупалов, Елин, Курганов, Лемберикман, Лукьянов, Малый, Михайленко, Низяев, Савранский, Саксаганский, Эльянов

МПК: B22D 7/06

Метки: изложниц, охлаждения

...и сбокуРасход охладителей.при подаче сверху на изложницы менее 557. от оптимального ведет к сохранению неравномерности охлаждения, способствующей появлению трещинообразования и снижению стойкости изложниц, увеличение расхода охладителей более 657, нежелательно в связи с тем, что это ведет к повышенному расходу охладителей и не влияет существенно на скорость охлаждения изложниц,Расход охладителей при подаче охлаждающей среды сбоку менее 35 Е отоптимального расхода нежелателен,так как это ведет к сохранению неравномерности охлаждения боковых и смежных стенок изложниц, что способствуетпоявлению в стенках микротрещин, снижающих стойкость изложниц, увеличение расхода охладителей более 453 отоптимального расхода также неоптимально, так как...

Номер патента: 844154

Опубликовано: 07.07.1981

Авторы: Елин, Кондратьев, Майоров, Чуркин

МПК: B23B 41/14

Метки: головка, силовая, электромеханическая

...груза 1 ролик 4 поджатк кулачку 6. Образуемая в месте касания электромеханическая контактная связь 18 через реле 19 дает разрешение на включение двигателя 12 вращения кулачка 6. По ворачиваясь, кулачок 6 начинает через ро 8441543лик 4 перемещать пиноль шпинделя 5. При осевом усилии сверления ниже заданного груз 1 обеспечивает постоянный прижим ролика 4 к криволинейной поверхности кулачка 6, т. е. непрерывную работу электро двигателя 12 вращения кулачка 6. При кратковременном превышении осевого усилия резания над усилием подачи из-за включений в металле, налипания стружки на сверле и т. д. ролик 4 отстает от кулач ка 6, что ведет к разрыву электромеханической связи 18 и останову двигателя 12 до тех пор, пока ролик 4 под действием...

Номер патента: 835660

Опубликовано: 07.06.1981

Автор: Елин

МПК: B23B 43/02

Метки: глубо-ких, отверстий, сверления

...При этом шпиндель 5, поворачиваясь, через шпонку 9 передает угловое перемещение цанге 6, Цанга 6 при повороте перемещается вдоль, корпуса 2 приспособления за счет резьбовой пары цанга - участок 4 корпуса 2, при этом она наезжает на конический участок 3 корпуса 2 и сжимается им, зажимая шпиндель 5. Это обеспечивает жесткую связь шпинделя 5 с корпусом 2 и, следовательно, с пинолью 1 задней бабки, После установки обрабатываемой детали включают привод суппорта станка. При этом жестко связанное с суппортом пиноли 1 задней бабки, а следовательно, и закрепленное в нем приспособленне для глубокого сверления с инструментом перемещаются в сторону обрабатываемой детали, и происходит процесс сверления.При необходимости отвода инструмента от...
