Устройство для определения дефектов на поверхности эластомерных уплотнителей

Загрузка...

Номер патента: 1827597

Опубликовано: 15.07.1993

Авторы: Штительман, Ребане, Луппова, Юрцев, Волкова, Седов, Зендриков

МПК: G01M 3/06, G01N 21/88

Метки: дефектов, уплотнителей, эластомерных, поверхности

...поверхности эласто мерных уплотнителей осуществляется следу- (Лющим образом (фиг. 2). Устройство устанав-, зО ливается на участок поверхности контроли-руемого зластомерного уплотнителя б с ее.роятним наличием дефекта таким образом, чтобыоптический цилиндр 2 опирался своейа плоскостью на его поверхнсть, а при проведении испытаний несдеформированный участок эластомерного уплотнителя свободно проходил сквозь пазы 11 втулки 8. Перемещением механизма деформирования 5 участок поверхности контролируемого эластомерного уплотнителя 6 сжимается на ве 1827597личину рабочей деформации, т.е, до полного контакта опорного торца 9 втулки 8 со свободной металлической поверхностью места установки 10, С помощью микроскопа 3, установленного в корпусе 1,...

Эластомерное уплотнение

Загрузка...

Номер патента: 1809890

Опубликовано: 15.04.1993

Авторы: Штительман, Ребане, Юрцев, Кирейцева

МПК: F16J 15/00

Метки: уплотнение, эластомерное

...устанавливается эластомерное уплотнение, происходит деформация уплотнительного кольца, Однако при угле конуса меньшем, чем 90 О раскрытие стыка в замковом соединении не происходит.Формула из обре те н и я Эластомерное уплотнение, выполненное.в виде уплотнительного кольца круглого сечения с не менее чем одним замковым соединением в виде выступа со сферической головкой и переходной поверхностью между тороидальной поверхностью кольца и сферической поверхностью головки, размещенного в выемке соответствующей выуплотнительльзовано длянений больется повыш лотнение, обсоединение в О Уплотнение выполнено в виде уплотнитального кольца 1 круглого сечения из аласьмерного материала, Кольцо может состоять из нескольких сегментов 2, Замкоще...

Способ определения сужения пищевода

Загрузка...

Номер патента: 1734692

Опубликовано: 23.05.1992

Авторы: Таточенко, Юрцев

МПК: A61B 6/00

Метки: сужения, пищевода

...способу составил 150, а после дилатации 220 от прототипа. Предлагаемый способ обеспечивает повышение точности определения сужения, что исключительно важно для правильного выбора дилатационного инструмента сообразно индивидуальным особенностям случая. Как во время выполнения предлагаемого способа, так и во время дилатации осложнений отмечено не было.П р и м е р 2, Больной К. 27 лет, Поступил .в клинику 19.01.89 с жалобами на затрудненное прохождение пищи в желудок,рвоту, похудание за последний год на 15 кг, Диагноз: ахалазия пищевода 4 ст.При поступлении: при рентгенологическом исследовании с сульфатом бария - диаметр сужения 1 мм, определяется длительная задержка контрастного вещества (до 2 ч), при натуживании контрастное,...

Способ испытания резин при воздействии потока газа

Загрузка...

Номер патента: 1714450

Опубликовано: 23.02.1992

Авторы: Алферова, Капоровский, Юрцев, Еркович, Елисеева

МПК: G01N 3/56

Метки: потока, воздействии, испытания, резин, газа

...повышение температурь 1 в массиве, которое указывает на наличие разрушения. Градиент температур убывает по радиусу и толщине образца 7.П р и м е р. Используют предлагаемый способ для определения начальной стадии разрушения резин на основе отдельных типов каучуков с различными типами поперечных связей и степенью наполнителя, при этом варьируется условная прочность резин в пределах 2-10 МПа.Испытания проводят при комнатной температуре и температуре газа на выходе из сопла 22 - (-15)ОС в зависимости от расхода газа,Результаты испытаний резин на основе полибутадиена, наирита, кремнеорганических каучуков и сополимерьв бутадиена со стиролом или акрилонитрилом приведены в таблице.На диаграммах (фиг.2) показаны характерные кривые изменения...

Способ исследования микроструктуры образцов эластомеров

Загрузка...

Номер патента: 1711040

Опубликовано: 07.02.1992

Авторы: Дорофеев, Седов, Милинчук, Юрцев, Скурат, Штительман, Хрущ

МПК: G01N 17/00

Метки: микроструктуры, исследования, эластомеров, образцов

...света и глубине структурно-измененного слоя. Образец облучают в течение определенного промежутка времени, После облучения образец извлекают из камеры и снимают растягивающую нагрузку, За счет ультрафиолетового воздействия указанных длин волны происходит фотохимическое воздействие, т.е, поглощение молекулами кванта света и их возбуждение с последующей дезактивацией. При этом образуются макрорадикалы, которые создают дополнительные связи, приводящие к увеличениюжесткости участка поглощения на глубину длины волны света. Жесткость остального обьема образца не меняется. При снятии нагрузки образец сжимается. За счет большей жесткости поверхностного деструктирующего слоя он приобретает складчатую микроструктуру. Величина шага складок зависит...

Уплотнение разъемного соединения

Загрузка...

Номер патента: 1682700

Опубликовано: 07.10.1991

Авторы: Котия, Капоровский, Кондаков, Куликов, Алферова, Юрцев

МПК: F16J 15/02

Метки: уплотнение, разъемного, соединения

...быть меньше суммарной высоты Б шайбы 5 и толщины оболочек 6 и 7,При сборке уплотнения кромки 14 и 15 оболочек 6 и 7 соприкасаются с уплотнительными поверхностями 4 и 3. При увеличении нагрузки происходит смятие , оболочки и упругая деформация шайбы 5, сечение шайбы 5 поворачивается и расстояние между нагруженными участками, измеренное в радиальном направлении размер А), уменьшается, таким образом жесткость шайбы 5 увеличивается с ростом ее деформации. Максимальный поворот сечения зависит от наклона конического участка 10 или 11 торцовой поверхности шайбы 5. С ростом наклона конических участков 10 и 11 возрастает диапазон допустимых упругих деформаций шайбы 5 и снижается ее жесткость. 8 связи с этим существует область оптимальных значений...

Рукав

Загрузка...

Номер патента: 1679123

Опубликовано: 23.09.1991

Авторы: Хосидова, Юрцев

МПК: F16L 11/06

Метки: рукав

...изгиба,На фиг.1 представлен рукав. продольный разрез; на фиг,2 - спираль, поперечное сечение.Рукав содержит коаксиально расположенные внутренний эластичный слой 1, усиливающий слой, состоящий из спирали 2 и полимерного материала 3, наружный полимерный слой 4. На внутренний слой 1 навит слой текстильного материала 5, спираль 2 выполнена из слоев 6 металла, между слоями 6 расположены слои 7 резины, а на усиливающий слой навит текстильный материал 8. Спираль 2 выполнена из металлической проволоки,Рукав работает следующим образом.Внутренний слой 1,выполненный из эластичного материала, например из резины, обеспечивает работу рукава в широком диапазоне температур. Слой 5 и 8 из текстильного материала, например полосы из синтетического...

Устройство для изготовления срезов резиновых изделий

Загрузка...

Номер патента: 1608038

Опубликовано: 23.11.1990

Авторы: Юрцев, Еркович, Ребане, Штительман

МПК: B26D 1/14

Метки: резиновых, срезов

...виде сектора) при изготовлении поперечного среза.Устройство работает следующим образом.На центрирующий палец 6 устанавливается резиновая деталь 10 и прижимается к плоскости кронштейна 5 лапками 9 прижимных устройств 8. Самоцентрация детали достигается "свободной" устэновкой - вывешиванием ее на пальце 6, ось которого, находясь в горизонтальном положении, дает возможность прийти детали в равновесие под действием собственной силы тяжести, так как точка контакта детали с пальцемстановится единственной (шириной прорези 7 можно пренебречь), При такой установке линия, по которой будет проведен разрез концентрической детали, находится строго на ее диаметре, Для обеспечения перпендикулярного расположения пальца плоскости разрезаемой детали она...

Спиральная антенна

Загрузка...

Номер патента: 1596415

Опубликовано: 30.09.1990

Авторы: Докуков, Юрцев, Березинский, Рунов, Пригода, Лепехин

МПК: H01Q 11/08

Метки: антенна, спиральная

...=(0,04-0,08) Лшаг по оси спирали между двумя соседними остальными последующими нроводящими перемычками Б=(0,07-0,15) Ъ 1 диаметр экрана Э д=0,8 Л Спиральная антенна работает следующим образом.При подсоединении источника высокочастотных колебаний к одному издвух коаксиальных фидеров 4 в немвозбуждается волна типа ТЕМ в коаксиальной линии, распространяющаясяв сторону входа 3 соответствующегоспирального захода 1, где она трансформируется в волне типа ТЕМ однопроводной линии над экраном, перваяиз которых образована начальнойчастью спирального захода 1 и экра-ном 2, а вторая - первой проводящейперемычкой 5 и экраном 2,В силу симметрии двух спиральныхзаходов 1 и полуволновой длины проводящей перемычки 5 подводимая энергия делится пополам...

Диэлектрическая антенна

Загрузка...

Номер патента: 1584008

Опубликовано: 07.08.1990

Авторы: Шверина-Кашина, Григорьева, Юрцев, Курочкин, Казарин

МПК: H01Q 13/24

Метки: диэлектрическая, антенна

...изобретения по авт; св. 1 ч. 1374311.Цель изобретения - формирование столообразной несимметричной диаграммы направленности.На чертеже представлена диэлектрическая антенна, продольный разрез,Диэлектрическая антенна содержит круглый волновод 1 с фланцем 2, диэлектрический стержень 3, диэлектрическую втулку 4 и диэлектрическое полукольцо 5. Размеры диэлектрического полукольца 5 выбираются исходя из требуемой асимметрии диаграммы направленности в области главного лепестка из следующих соотношений:2 - 2Евах - Евп Е 1 с2 Ех ПКвах прик =(0,19-0,21) Л, е = 2 е 1,где Л - длина волны, мм;1 - длина диэлектрического полукольца 5,мм;п - толщина диэлектрического полукольца 5, мм;е, е 1 - относительные диэлектрические проницаемости...

Вибрационное сито

Загрузка...

Номер патента: 1562023

Опубликовано: 07.05.1990

Авторы: Юрцев, Резис, Новикова, Бродский, Харламов, Неклюдов, Подоба

МПК: B07B 1/28

Метки: вибрационное, сито

...на изоляторах 8. Резиновые шары 7 под действием вибрационных колебаний начинают совершать упругие перемещения, свободно подпрыгивая и деформируя верхнее 3 и нижнее 4 сита в пределах сектора 9. Направляющие 5 на нижнем секторном сите 4 предотвращают концентрацию резиновых шаров в одном месте и обеспечивают контакт шаров с ситами по всей поверхности устройства. Локальные деформации верхнего и секторного сита, вызванные свободными упругими перемещениями шаров, способствуют увеличению производительности устройства.В процессе фракционного разделения диэлектрических дисперсных материалов за счет трибоэлектризации на порошке образуется значительный электрический разряд и в случае использования заземленного сита с пылевых облаков,...

Форма для изготовления резиновых изделий

Загрузка...

Номер патента: 1509259

Опубликовано: 23.09.1989

Авторы: Помялова, Юрцев, Штительман, Капоровский

МПК: B29C 43/38, B29C 35/02

Метки: резиновых, форма

...плита 4, соприкасающаяся по всей плоскости с эластичной подушкой 3. В сквозных направляющих отверстиях нижней плиты 4, перпендикулярных ее нижней плоскости, установлены вкладыши 5 с режущими кромками 6 вокруг формующих полостей 7. На нижней плите 4 смонтирована верхняя плита 8 с формующими полостями 9, расположенными соответственно формующим полостям 7 вкладышей 5. Последние выполнены по высоте меньшими нижней плиты 4 на величину от 0,1 осевого размера формующих полостей 7 и 9 формообразующих элементов 4 и 8 и до 0,15 тол 1 цины эластичной подушки. Эластичная подушка 3 выполнена толщиной Ь не менее 0,05-/з.Форма работает следующим образом.Резиновые заготовки закладываются в формообразующие полости 7 вкладышей 5, устанавливается верхняя...

Уплотнение неподвижного разъемного соединения

Загрузка...

Номер патента: 1416782

Опубликовано: 15.08.1988

Авторы: Коломнина, Прохоренко, Котия, Юрцев, Куликов, Капоровский

МПК: F16J 15/12

Метки: неподвижного, уплотнение, разъемного, соединения

...и может быть использовано для уплотнения разъемных соединений, работающих в широком диапазоне температур.Целью изобретения является повышение надежности уплотнения в условиях низких температур путем дополнительного поджима уплотнительного элемента давлением среды и уплотнения по двум поверхностям за счет выполнения поджимного элемента разъемным и превышения коэффициентом линейного расширения поджимного элемента коэффициента линейного расширения уплотняемых элементов.На фиг. 1 изображено уплотнение, разрез; на фиг. 2 - уплотнительный элемент в свободном состоянии.Уплотнение содержит резинометаллический уплотнительный элемент 1 С-образного профиля сечения, в полости которого размешен поджимной элемент, выполненный из двух одинаковых...

Узел крепления шланга

Загрузка...

Номер патента: 1404745

Опубликовано: 23.06.1988

Авторы: Кондратенко, Дедков, Хосидова, Щербачев, Пономарев, Юрцев, Платонова, Андрюхин, Антонов

МПК: F16L 33/02

Метки: узел, крепления, шланга

...конца надувное кольцевое уплотнение 4устанавливается внутрь сферическойкольцевой проточки 2 в жесткой втулке1. Через ниппель 6 подают пневматическое давление в надувное кольцевоеуплотнение 4. Последнее увеличивается в диаметре и усилием, возникающимв его стенке, растягивает упругийэлемент 5.При определенной величине давлениянадувное уплотнение растягивает упругий элемент до диаметра ПП , наружная поверхность надувного уплотнения плотно соприкасается с внутреннейповерхностью сферической проточки 2 вжесткой втулке 1.В таком напряженном состоянии узелкрепления шланга (надувное кольцевое уплотнение 4, упругий элемент 5и переходная манжета 8) надежно состыкован с жесткой втулкой 1 и обеспечивает необходимую герметизациюстыка,Узел...

Способ определения размеров дефектов эластичных уплотнений

Загрузка...

Номер патента: 1377637

Опубликовано: 28.02.1988

Авторы: Уральский, Штительман, Крылова, Юрцев, Седов

МПК: G01M 3/00

Метки: уплотнений, эластичных, дефектов, размеров

...кольца с уплотняемой плоскостью при заданной деформации кольца. 40 45 50 55 Изобретение относится к техникеиспытаний и может быть использовано при оценке качества эластичных уплотнений,Целью изобретения является повышение достоверности путем исключениявлияния неплотной сборки устройства.На чертеже представлена схема устройства реализующего способ.Способ определения герметизирующей способности эластичных уплотнений осуществляют следующим образом.Испытываемое эластичное уплотне"ние 1 (кольцо) помещают на предметныйстолик 2 и вводят в контакт с гранью,перемещаемой вдоль вертикальной осиоптической призмы 3.В предметном столике 2 выполненыканалы 4, предназначенные для соединения с вакуумным насосом полости 5,ограниченной испытуемым...

Диэлектрическая антенна

Загрузка...

Номер патента: 1374311

Опубликовано: 15.02.1988

Авторы: Казарин, Юрцев, Шверина-Кашина, Бахрах, Григорьева

МПК: H01Q 13/24

Метки: диэлектрическая, антенна

...диэлектрические проницаемости диэлектрического стержня 3 и диэлектрическойвтулки 4 соответственно.Диэлектрическая антенна работаетследующим образом.Электромагнитная волна типа Нвкруглом волноводе 1 возбуждает поверхностную волну типа НЕ в диэлектмрическом стержне 3 и частично излучается в осевом направлении, Поверхностная волна типа НЕв диэлектрическом стержне 3 возбуждает поверхностную волну вдоль диэлектрической втулки с плавно замедляющейся,а затем увеличивающей фазовой скоростью, Совместное излучение двух структур поверхностной волны с различными фазовыми скоростями обеспечивает столообразную диаграмму направленности (ДН) диэлектрической антенны с одинаковой шириной в Е и Н плоскос-. тях, Сужающаяся часть диэлектрического...

Способ определения восстанавливаемости уплотнений

Загрузка...

Номер патента: 1370469

Опубликовано: 30.01.1988

Авторы: Домчишин, Кукин, Юрцев

МПК: G01M 3/02

Метки: восстанавливаемости, уплотнений

...цилиндрической поверхностью 6 порш- гдня 1 и внутренней цилиндрической поверхностью корпуса 3, Охлаждают устройство до температуры испытания, 40равной Т = 249 К, например, жидкимазотом или его парами. Подают рабочую среду под давлением Р = 75 МПав рабочую полость 4, затем давлениемР = 0,6 МПа, воздушной среды,определяемым из отношения площади кольцасо стороны полости 4 к площади торцовой поверхности поршня 1 со стороны полости 5, умноженного на рабочеедавление Р среды, плюс давление,необходимое для преодоления сил трения и адгезионной связи резина - металл испытуемого и технологическихуплотнения 2,9 и 1 О, перемешают поршень 1 со скоростью, Равной 5,0 мм/с,при длине Ь перемещения, равной 10 мм,и увеличении величины зазора 6...

Способ лечения множественных эрозивно-язвенных поражений слизистой оболочки пищевода и желудка

Загрузка...

Номер патента: 1367980

Опубликовано: 23.01.1988

Авторы: Кукес, Зверев, Блинков, Карелина, Юрцев

МПК: A61N 1/18

Метки: эрозивно-язвенных, желудка, множественных, оболочки, поражений, пищевода, лечения, слизистой

...мин ток20 с прямоугольными импульсами с частотой 9000 Гц и. огибающей синусоидальной формы с частотой 450 Гц. Силутока устанавливают на каждом режимениже уровня болевой чувствительности,25 После .окончания сеанса электродыснимают. После первого сеанса эндоскопическая картина резко изменилась.Эрозия и язвы очистились от фибрина,остались явления эзофагита. Провело ден второй сеанс, после. которогослизистая оболочка пищевода полностьюочистилась от фибрина, восстановиласвой цвет, наблюдается полная эпителизация участков поражения, в желуд 35ке складки слизистой оболочки умеренно гиперемированы, много желчи, имеется грыжа пищеводного отверстия диафрагмы.Параллельно положительной динамищ ке эндоскопической картины исчезликлинические симптомы...

Уплотнитель разъемного соединения

Загрузка...

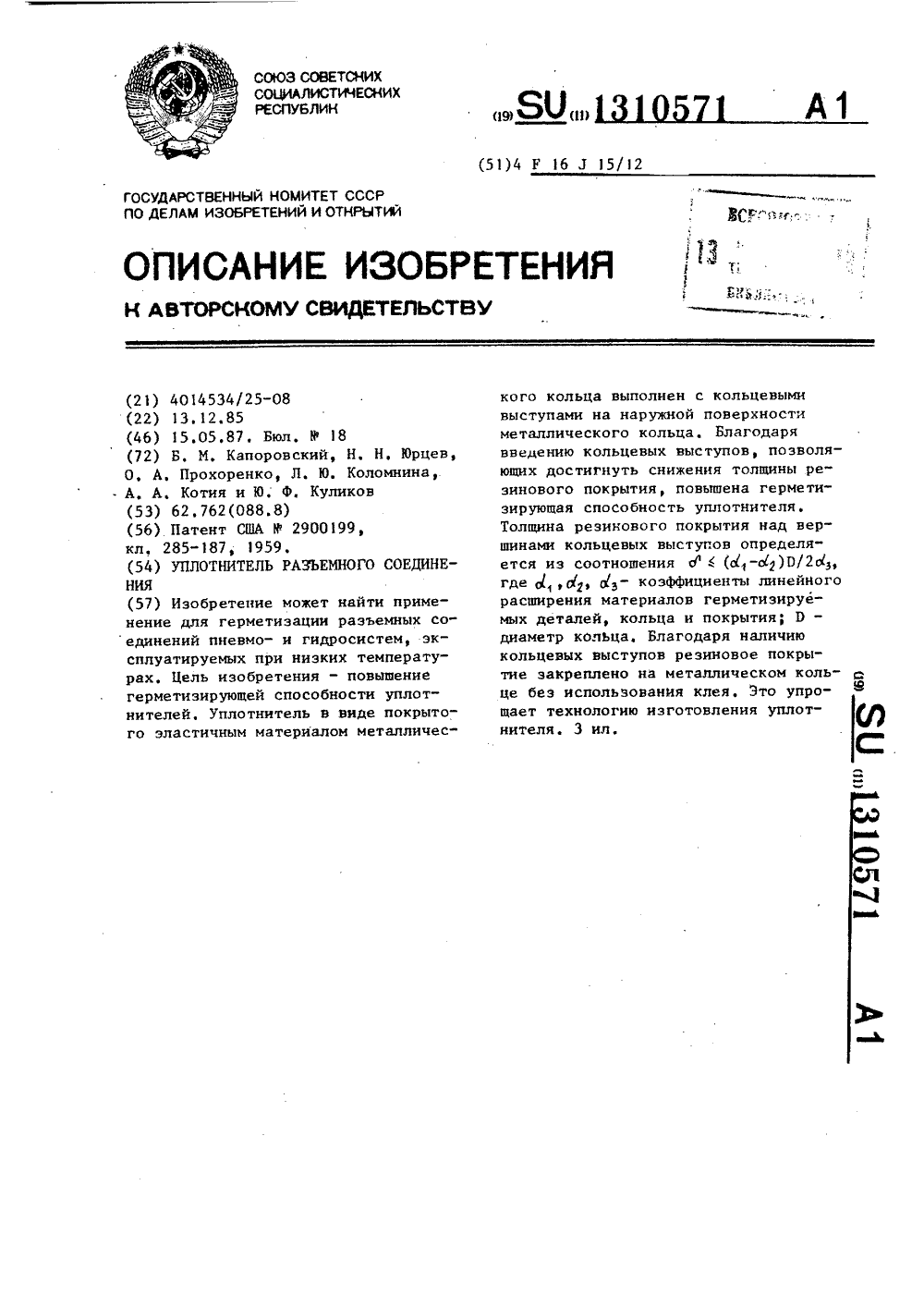

Номер патента: 1310571

Опубликовано: 15.05.1987

Авторы: Куликов, Коломнина, Прохоренко, Юрцев, Котия, Капоровский

МПК: F16J 15/12

Метки: уплотнитель, разъемного, соединения

...металлического коль ца,Предпочтительно выбирать уменьшенную толщину иэ соотношенияПримером исполнения уплотнительного узла является уплотнение деталей иэ алюминиевого сплава с коэффициентом линейного расширения О(,24 х-610 т./К, где металлическое кольцоуплотнителя изготовлено иэ углеродистой стали с о( = 11 10 1/К, апокрытие выполнено из резины на основе Фторкаучука с с(з = 180 101/К,Диаметр металлического .кольца 0= 45,4 мм, толщина резинового покрытия д"= 0,3 мм.При сборке уплотнительного узларезиновое покрытие сжимается в радиальном направлении между уплотняемыми деталями и металлическим кольцом. Наибольшее поджатие это покрытиепретерпевает над кольцевыми выступами, Так как резина свободно деформируется в области концентратора...

Захват

Загрузка...

Номер патента: 1289795

Опубликовано: 15.02.1987

Авторы: Танчаров, Юрцев

МПК: B66C 1/42

Метки: захват

...2 установлены вкладыши 5 и 6. В нижний вкладыш 5 запрессован штифт 7, который проходит через паз 8 в неподвижной лапе 1. Штифт 7 осью 9 (фиг. 2) соединен с вилкой 10, в которой закреплен винт 11 Второй конец винта 11 ввинчивается в ось 12 (фиг. 1). На свободный конец винта 11 крепится рукоятка 13.Подвижная лапа 2 втулкой 14 устанавливается на регулируюший винт 15, который приварен к неподвижной. лапе 1. От поворота подвижная лапа удерживается штифтом 16, запрессованным в регулирующий винт 15.На регулирующий винт 15 надета пружина 17, которая удерживается в сжатом положении гайкой 18. К вкладышам 5 и 6 прикреплены резиновые прокладки 19.Работа захватом производится в следующей последовательности.Захват насадкой 3 вставляется в головку...

Преобразователь частоты

Загрузка...

Номер патента: 1285557

Опубликовано: 23.01.1987

Авторы: Юрцев, Молчанов, Дубов, Агафонов

МПК: H03D 7/14, H04B 1/26

Метки: частоты

...ределяемой частотой гетеродина. Осуществляется сдвиг частоты входногосигнала на частоту гетеродина безразрыва фазы в выходном сигнале, чтоуменьшает нелинейные искажения. 1 ил(конденсатор 9 является разделительным)., приобретая сдвиг по фазе 180При увеличении напряжения гетеро- дина первый 7 и второй 8 диоды открываются и входной сигнал проходит в сумматор 11 по двум путям - через первый диод 7 и через первый 5 и второй 6 четвертьволновые отрезки линии передачи, при этом сигналы, прошедшие по этим цвум путям сдвинуты по Фазе на 180 и, следовательно, вычитаются один из другого, При равенстве сигналов, прошедших по обоим путям (это .происходит при определенном значений напряжения гетеродина), они компенсируют друг друга - в этот мо-мент...

Спиральная антенна обратной волны

Загрузка...

Номер патента: 1262611

Опубликовано: 07.10.1986

Авторы: Корников, Пригода, Дягилев, Маркин, Березинский, Юрцев

МПК: H01Q 11/08

Метки: волны, обратной, антенна, спиральная

...экраном 3, а их вторые концы являются входами для подключения противофазных выходов симметрирующего трансформатора, выполненного в виде коаксиального кабеля, проложенного внутри первой ветви 1 и соединенного с ней своим внешним, проводником, а своим центральным проводником 4 соединен с вторым концом ветви 2. Коаксиальный кабель заканчивается, высокочастотным коаксиальным соединителем 5, расположенным на обратной стороне экрана 3, Ветви 1 и 2 выполнены с переменным углом намотки, плавно уменьшающимся в направлении от их вторых концов к первым. Опорой для ветвей 1 и 2 является тонкостенная диэлектрическая труба 6,. закрепленная на экране 3, имеющем форму диска. Диаметр цилиндрической спирали равен четверти средней длины волны 4 рабочего...

Спиральная антенна

Загрузка...

Номер патента: 1246196

Опубликовано: 23.07.1986

Авторы: Березинский, Пригода, Маркин, Юрцев

МПК: H01Q 11/08

Метки: спиральная, антенна

...о т л ич а ю щ а я с ятем, что, с целью расширения частотного диапазона и 45 улучшения поляризационных характеристик, толщина стенки опорной диэлектрической трубы выполнена плавно уменьшающейся от плоскости экрана. Составитель А.РунгеРедактор Н.Рогулич Техред М.Ходанич Корректор С.Черни Заказ 4010/47 . Тираж 597 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий1.13035, Москва, Ж, Раушркая наб д, 4/5 Производственно-полиграФическое предприятие, гУжгород, ул,Проектная,Волна типа ТЕМ, распространяющаяся по коаксиальному волноводу 4, возбуждает поверхностную волну типа Т в однозаходной цилиндрической спирали 1, интенсивно излучающую в осевом направлении. Режим Т в спиральной антенне может существовать при...

Антенна бегущей волны

Загрузка...

Номер патента: 1141480

Опубликовано: 23.02.1985

Авторы: Юрцев, Докуков, Щукин, Рунов

МПК: H01Q 11/02

Метки: волны, бегущей, антенна

...волн с круговой поляризацией.Наиболее близкой по технической сущности к изобретению является антенна бегущей волны, содержащая экран, возбудитель и направитель электромагнитных волн, выполненный в виде периодической замедляющей структуры из соосных параллельных металлических колец, внутри которого расположен возбудитель 12).Недостатками известной антенны бегущей волны являются узкая рабочая полоса, и повышенные потери в режиме излучения волн с круговой поляризацией из-за сложности возбудителя, в состав которой входит 90-градусный фазовращатель. Цель изобретения - упрощение конструкции антенны и снижение потерь в расширенной полосе частот при эллиптической поляризации излучения.Поставленная цель достигается тем, что в антенне бегущей...

Металлургическая печь для приготовления силумина

Загрузка...

Номер патента: 1133467

Опубликовано: 07.01.1985

Авторы: Юрцев, Шлосман, Украинцев, Исидоров, Биргер

МПК: C22C 1/02, F27B 3/00

Метки: печь, силумина, металлургическая, приготовления

...в.горизонтальной плоскос ти.Плавильная емкость снабжена наклонной перегородкой, установленной свозможностью изменения угла наклонав зоне максимальной глубины ванны.При этом ось баййасного металло"тракта расположена асимметрично осикармана,Наличие средства для затапливаниякремния, выполненного в виде тарелии расположенного в кармане под сливным носком, предотвращает всплываниекремния мелких фракций и окислениеи обеспечивает интенсивное растворение. Это повышает выход сплава вгодное, а также снижает себестоимостькак за счет снижения расхода кремния, так и за счет использования66 пее дешевого сырья - кремния мелкихфракций,Наличие поворотного в горизонтальной плоскости сливного носка (выходной части металлотракта)...

Цифровой измеритель разности фаз

Загрузка...

Номер патента: 1033982

Опубликовано: 07.08.1983

Авторы: Амиантов, Радько, Юрцев, Агафонов, Савельев

МПК: G01R 25/00

Метки: разности, цифровой, фаз, измеритель

...преобразования, .перемножители 9 и 10, дополнительные перемножители 11 и 12, цифровые интеграторы 13 и 14, блок 15 деления, блок 1 бсуммированйя, блок 17.вычитания, три"гонометрический блок 18 агай 9 ,блок 60 19 определения отношений, входйуюшину 20 измеряемого сигнала и входную шину 21 опорного сигнала.Измеряемый сигнал на шине 20,является Входным сигналом блоков 1 65 и 2 преобразования частоты, на кото10339 рых выделяются сигналы более низкой частоты, сдвинутые по фазе на У/2 и образующие синфазную и ортогональную составляющие измеряемого сигнала путем подачи на гетеродинный вход блока 1 преобразования частоты сиг нала с выхода генератора 4 гармонического напряжения, а на гетеродинный вход блока 2 преобразования частоты...

Узел крепления шланга

Загрузка...

Номер патента: 896308

Опубликовано: 07.01.1982

Авторы: Юрцев, Антонов, Хосидова, Кондратенко, Пономарев, Никитин, Платонова, Сухарев, Заславский

МПК: F16L 33/02

Метки: шланга, узел, крепления

...через отверстие 7 в переходной манжете 8 (фиг. 3) связан с источником давления. Отверстие 7 расположено на переходной манжете 8 так, что два края манжеты можно соединить и закрепить бандажом 9 на жестком кольце 10 вместе с гибким шлангом 3. Ниппель 6,имеет форму тройника (фиг. 4), на концах которого крепится надувное уплотнение 4 и упругий элемент 5.Крепление гибкого шланга 3 осуществляется следующим образом.Через ниппель 6 подают пневматическое давление в надувное уплотнение 4. Последнее увеличивается в диаметре и усилием, возникающим в его стенках, растягивает упругий элемент 5. При определенной величине пневматического давления надувное уплотнение 4 растягивает упругий элемент 5 до диаметра большего, чем диаметр Р 2 буртика 2...

Гибкий трубопровод для транспортировкижидкостей и газов

Загрузка...

Номер патента: 815411

Опубликовано: 23.03.1981

Авторы: Дайтер, Заславский, Сухарев, Хосидова, Кондратенко, Юрцев

МПК: F16L 11/10

Метки: трубопровод, газов, транспортировкижидкостей, гибкий

...спирально навитого рукава 2,состоящего иэ наружного слоя 3, выполненного из эластичного материала, каркаса 4 из слоев силового материала, например иэ двух слоев, и внутреннегослоя 5, выполненного из эластичного материала, 3 8154Устройство работает следующим образом.Во внутренний рукав подают транспортируемую среду (жидкость или газ), анаружный рукав подсоединяют в зависимо 5сти от условий эксплуатации, к источникунагрева или охлаждения. За счет внутреннего давления термостатирующего агентавитки наружного рукава плотно прилегаютдруг к другу и к наружной поверхно Ости внутреннего рукава.В результате выполнения наружногорукава из двухслойного эластичного материала, с помещенным между ними каркасом иэ двух слоев силового материала,...

Устройство для слива жидкости

Загрузка...

Номер патента: 706635

Опубликовано: 30.12.1979

Авторы: Юрцев, Кондратенко, Хосидова, Сухарев, Заславский

МПК: F16K 7/17

Метки: жидкости, слива

...устройство дляслива жидкости, разрез; на фиг. 2 схематично представлена навивка слоев эластичной втулки.Устройство содержит корпус 1 с вход ным отверстием и отводной патрубок 2. Вкорпусе имеется запорный элемент, выполненный в виде эластичной втулки 3, Втулка 3 установлена концентрично и с зазором относительно корпуса. На верхнем торце втулки расположена дросселирующая шайба 4, а нижний торец ее закреплен в стенке корпуса. Эластичная втулка выполнена из коаксиально расположенного наружного слоя 5 и внутреннего слоя 6. Между слоями втулки расположен каркас 7. Он состоит из слоев 8 и 9, образованных силовыми элементами, при этом силовые элементы, образу 1 ощие слои, расположены под взаимно противоположными углами, лежащими в...

Движитель для перемещения внутри трубопровода

Загрузка...

Номер патента: 679466

Опубликовано: 15.08.1979

Авторы: Щербаков, Юрцев

МПК: B62D 57/02

Метки: движитель, внутри, трубопровода, перемещения

...на цилиндрах 1 и 2 и посредствомперемычки 10 жестко соединены междусобой,. В качестве оболочек б и 7вместе с их наконечниками 8 и 9 можно использовать пакерные муфты, широко используемые в нефтедобыче.Цилиндры 1 и 2 восевом направлении подпружинены постоянно сжатойцилиндрической пружиной 11, а в зонах расположения эластичных оболочек в них выполнены сквозные отверстия 12 и 13 для подачи жидкости илигаза, поступающих от распределителя(на чертежах не показан),При движении внутри трубопровода,например слева направо, на первомэтапе в отверстие 13 от распределителя подается давление газа или жидкости. Оболочка 7 от исходного положения (фиг. 1) увеличивается в диаметре и входит в соприкосновение струбопроводом 5, как это показанона фиг. 2,...
