Ярмолик

Магниторезистивная головка

Загрузка...

Номер патента: 1793464

Опубликовано: 07.02.1993

Авторы: Шух, Палчевский, Ярмолик

МПК: G11B 5/31

Метки: головка, магниторезистивная

...гиперболической формы в экранах со стороны магниторезистивного элемента, симметричных его средней линии и равных по ширине магниторезистивному элементу.На фиг, 1 изображено сечение предлагаемой магниторезистивной головки; на фиг. 2 - графики распределения намагниченности М по высоте Н магниторезистивного элемента под воздействием поля смещения в прототипе (а) и в изобретении (б).Магниторезистивная головка (фиг. 1) содержит магниторезистивный элемент 1 и два магнитных экрана 2 и 3, в каждом из которых сделаны выемки 4 гиперболической формы,Магниторезистивная головка работает следующим образом,Под воздействием внешнего сигнального магнитного поля в магниторезистивном элементе 1 изменяется ориентация вектора намагниченности относительно...

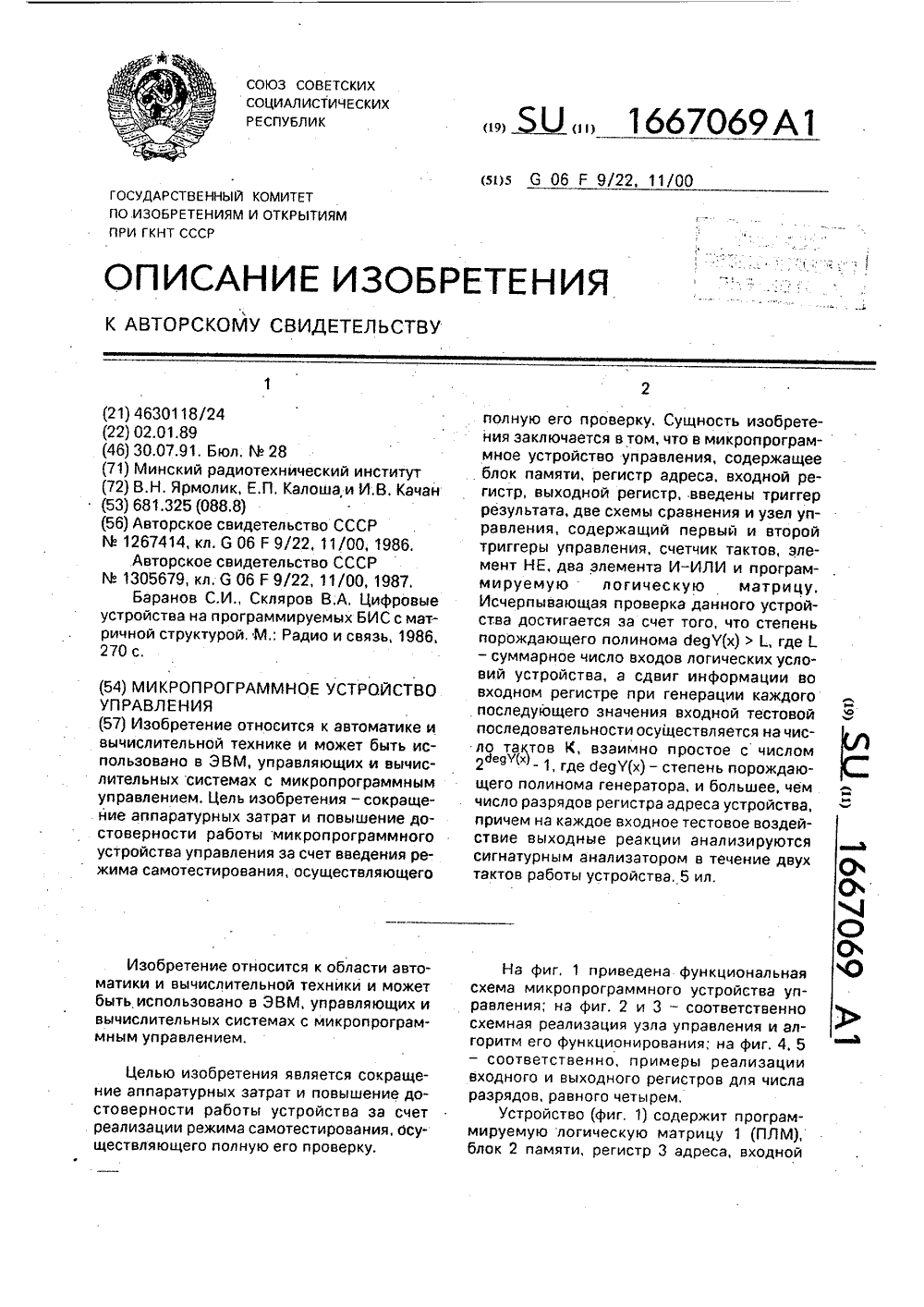

Микропрограммное устройство управления

Загрузка...

Номер патента: 1667069

Опубликовано: 30.07.1991

Авторы: Калоша, Качан, Ярмолик

МПК: G06F 11/25

Метки: микропрограммное

...записывается и подается на выходы устройства информация, представляющая собой значение очередной микрокоманды (фиг, 5), Регистр адреса также тактируется входным тактовым сигналом С, а устанавливается в нулевое состояние, как и выходной регистр 5, входным сигналом установки в начальное состояние (фиг, 1), Узел 6 управления тестированием в данном режиме управляющих сигналов не вырабатывает.Режим самотестирования. Данный режим обеспечивается значением входного управляющего сигнала Т = 1. При этом входной регистр 4 (фиг, 4) представляет собой генератор тестовой ПСП, которая с вцхода переноса Р (последний разряд регистра) по 166706910 20 35 40 исчерпывающего тестирования ПЛМ и бло- со ка памяти (комбинационной части устройст- не ступает на...

Многофункциональный модуль для устройств встроенного контроля

Загрузка...

Номер патента: 1619275

Опубликовано: 07.01.1991

Авторы: Липень, Ярмолик, Калоша, Кулинец, Качан, Ероховец

МПК: G06F 11/00

Метки: встроенного, устройств, многофункциональный, модуль

...1010101010 вш/2 двухразрядных счетчика и т.д,Когда код равен 000 эквивалентнаясхема модуля приведена на фиг.2. Вдвенадцатом режиме схема многофункционального модуля преобразуется всчетчик или счетчики единиц в последовательностях Х 1, 1=1, ш, поступающих на информационные входы модуля.Эквивалентная схема в этом случаепримет вид (фиг.З),В тринадцатом режиме многофункциональный модуль преобразуется в схемуили схемы счетчиков, Фиксирующих количество переходов в анализируемыхпоследовательностях, при этом считаюся переходы из.1 в О.Таким, образом, предлагаемое техническое решение позволяет расширитьФункциональные возможности за счетобеспечения дополнительных режимовсчетчиковых последовательностей ирежимов счета единиц и счета переходов в...

Устройство для контроля монтажных соединений

Загрузка...

Номер патента: 1608696

Опубликовано: 23.11.1990

Авторы: Шацкий, Ярмолик, Шуть, Воронов

МПК: G01R 31/28

Метки: монтажных, соединений

...по информационным входам в регистр 2. В регистр 2 будут занесены все контакты возбужденной нулевым потенциалом цепи.Во втором режиме (опроса) производится полный сдвиг регистра 2 импульсами с генератора 10 через элементы И 7 и ИЛИ 6. Число выполненных единичных сдвигов подсчитывает счетчик 11 полного числа контактов монтажного поля объекта. 4 контроля. Число выдвигаемых с регистра 2 нулей, равное числу контактов контролируемой цепи, подсчитывается счетчиком 12. После выполнения Мсдвигов с выхода переполнения (Р 1) счетчика 11 вырабатывается сигнал, по которому выполняется запись по управляющему входу У 1 регистра 2 нуля по разряду А 1, сброс триггера 9 режима, увеличение на единицу содержимого счетчика 13 адреса контакта...

Сигнатурный анализатор

Загрузка...

Номер патента: 1587509

Опубликовано: 23.08.1990

Авторы: Ярмолик, Калоша, Качан

МПК: G06F 11/25

Метки: анализатор, сигнатурный

...через элементы И 1. Затем выполняется подача еще-+ г - 2 им. гпульсов на вход 7, где г - разрядность сигнатуры, и - число инбормацииг 55 онных входов устройства, -- блигжайшее целое, не меньшее -Полученная сигнатура в точностисоответствует состоянию известногочетырехразрядного сигнатурного анализатора после сжатия информации с выводов проверяемого цифрового узла последовательным перебором групп по четыре вывода для каждой входной тестовой комбинации, т,е. для каждого теста сжимаются" вектора (х,х х. х хх )у (х х х 7 х )э (х х х х ) и (х х х 1 хб) фТаким образом, достоверность контроля определяется выражением 1-2 при этом взаимное расположение пози" ций символов, искажение которых может привести к пропуску ошибки, носит случайный...

Устройство для контроля многовыходных цифровых узлов

Загрузка...

Номер патента: 1566353

Опубликовано: 23.05.1990

Авторы: Шмарук, Ярмолик, Подгорский, Дайновский, Фомич

МПК: G06F 11/22

Метки: многовыходных, узлов, цифровых

...формируемых на выходе 20 блока 17 синхронизации. С а, (К+1)х, Ох Ох х,х,хПолучают системт уравнений1-хг, 1 - х , 1 - х Я х 9 х , 1 - х 91 ххРешив приведенную систему уравнений окончательно имеют С=1111.Подобным образом определяются значения эталонных структур для остальных последовательностей 24,2,7,ь,Еи 2, для которых получают, =0100 С 4 =101 ОЫ .=1011 С=1100- 1.Ь -0100 Ь 7-000ц,=000 С,=110Значения эталонных последовательностей С, х=1,8, имеющих такую жеразрядность, как и эталонные сигнатуры Б, записываются на регистрыз Еф Еь 76 20 1 1 0 О 0 0 О1 0 1 0 1 О 0 12 1 1 0 О 1 1 13 0 1 0 1 0 1 1В последние четыре такта на входыблока 9 поступают последовательности,полученные как сумма по модулю два Процедура сложения по модулю два...

Многофункциональный модуль для устройств встроенного контроля

Загрузка...

Номер патента: 1529222

Опубликовано: 15.12.1989

Автор: Ярмолик

МПК: G06F 11/25

Метки: устройств, встроенного, многофункциональный, модуль

...С 5 может принимать значение нуля либо единицы. В этом ре жиме для гп=4 схема модуля преобразует ся к следующему эквивалентному виду (фиг. 2). Как видно из фиг. 2, уст ройство представляет собой набор элемен тов памяти, в которые записывается ин формация путем подачи синхронизирующе го импульса на вход устройства 01. Под действием данного сигнала входной вектор х 1 ххзх 4 записывается на элементы пам яти.Режим установки в ноль элементов памяти модуля.Данный режим обеспечивается следующими значениями управляющих сигналов С 2=0, СЗ=О, С 4=1, С 5=Х. Все элементы памяти установятся в нулевое состояние под действием синхроимпульса С 1 (фиг. 3) .Режим хранения.В этом режиме С 2=0, СЗ=О, С 4=1, С 5=Х и при подаче синхроимпульсов на вход 12...

Устройство для контроля цифровых узлов

Загрузка...

Номер патента: 1483456

Опубликовано: 30.05.1989

Авторы: Ярмолик, Кацнельсон

МПК: G06F 11/26

Метки: цифровых, узлов

...устанавливается в нижнее положение и нажимается кнопка "Пуск".Работа устройства в режиме контроля происходит аналогично работе в режиме подготовки данных. Исключение состоит в следующем.При сравнении векторов на выходах 1регистра 7 и контролируемого устройства единичный сигнал на выходе элемента И 10 разрешает чтение информации иэ блока 4 памяти по адресу, определяемому значением счетчика 3, Считанная информация сравнивается на схеме 5 сравнения с информацией, поступающей в данный момент (такт) времени с выходов счетчика 19.Контролируемый узел исправен,если произойдет сравнение инфориации, записанной по всем адресам блока 4, с информацией со счетчика 19, сработают элемент 13 индикации и элемент 14 индикации, сигнализирующий об...

Запоминающее устройство с самоконтролем

Загрузка...

Номер патента: 1472952

Опубликовано: 15.04.1989

Авторы: Ярмолик, Скалабан

МПК: G11C 29/00

Метки: запоминающее, самоконтролем

...рабочего режима, После этого на вход9 устройства начинают поступать импульсы записи, Так как в первый момент времени после установки режимапроверки триггеры 15 остаются установленными в "0" то на входах сумР50маторов 13 по модулю два, соединенныхс выходами триггеров 15, также под"держивается "0", Поэтому сигналы синформационных выходов 14 накопителяпроходят беэ изменений через элементы суммирования 13 по модулю дваи мультиплексоры 11 и поступают наинформационные входы 2 накопителяПоступающий на управляюпдй вход 10 2 4"Запись-считывание" накопителя 1 им-,пульс записи обеспесивает повторнуюзапись в накопитель 1 той же инфор.мации, которая и ранее находиласьв нем, После задержки на элементе8 задержки импульс записи поступаетна синхровходы...

Генератор псевдослучайных чисел

Загрузка...

Номер патента: 1387177

Опубликовано: 07.04.1988

Авторы: Кобяк, Ярмолик

МПК: H03K 3/84

Метки: генератор, псевдослучайных«, чисел

...и кнопку (для подачи сигналов на (гп+1)-й выход).Генератор псевдослучайных чисел работает следующим образом.Тумблерным набором блока 6 управления (на основании выбранного порождающего полинома) устанавливаются постоянные коэффициенты для соответствующей организации обратной связи с помощью блока 3 линейной обратной связи, регистра 2 сдвига, а также для подачи этих коэффициентов (сигналов логических 1 и О) на входы блока 5 начальной установки и соответствующие входы первой группы входов блоков 4.1 - 4 лп вычисления строки мат 2рицы. Нажатием кнопки в блоке 6 управле.ния на (в+1)-м выходе последнего формируется сигнал, устанавливающий триггеры регистра 2 сдвига, кроме (п 1+1)-го в нулевое состояние, а (в+1)-й - в единичное.Далее с...

Сигнатурный анализатор

Загрузка...

Номер патента: 1381510

Опубликовано: 15.03.1988

Авторы: Шуть, Чеберкус, Ярмолик

МПК: G06F 11/25

Метки: сигнатурный, анализатор

...нако конкретный символ последовательности учитывается только на тех формирователях, на входы синхронизации которых поступает импульс синхроциза-5 ции. Так, первый импульс, сформированный на выходе генератора 5, через элемент И 6 поступает на выход только первого элемента И группы 9, так как на счетчике записан код 1000.Таким образом, импульс синхронизации поступает ца вход только первого формирователя 1-1. Поэтому первый символ 2, последовательности 2 учитывается только на первом формирователе. Первый импульс, сформированный на выходе блока 5, через элемент И 6 также поступает на вход счетчика 4, и по его заднему фронту изменяет код, хранимый на счетчике. Таким образом, после прихода ца вход счетчика 4 первого импульса ца цем...

Устройство для формирования тестовых воздействий

Загрузка...

Номер патента: 1372327

Опубликовано: 07.02.1988

Авторы: Шуть, Ярмолик, Папшев, Чеберкус, Ульянцев

МПК: G06F 11/26

Метки: формирования, воздействий, тестовых

...3, информация с выхода которого по заднему фронту импульсов, поступающих с триггера 5, переписывается в триггер 6, с выхода которого заносится в нулевой разряд 11-го разрядного сдвигающего регистра 2 (, = 1 И).Режим 2, При поступлении отрицательного импульса на шину "Реж 2" триггер 7 устанавливается в единицу, а триггер 8 - в нуль. По его заднему фронту генератор 11 одиночных импульсов вырабатывает импульс, по переднему Фронту которого в И-й разряд 1-го разрядного сдвигающего регистра 2 записывается единица, а в остальные разряды - нуль. По заднему фронтч триггер 9 устанавливается в нуль, обеспечивая тем самым И-му разрядному сдвигающему регистру режим работы "Сдвиг".При включении генератора начинают вырабатываться импульсы, первым из...

Устройство для контроля логических блоков

Загрузка...

Номер патента: 1319035

Опубликовано: 23.06.1987

Авторы: Кацнельсон, Ярмолик

МПК: G06F 11/30

Метки: блоков, логических

...после очередной серии из Н тактов добавляет единицу в счетчик 7, а еще через время, определяемое элементом 26 задерж.ки, необходимое для анализа выходов реверсивного счетчика 3, разрешает чтение ранее подготовленной информации н реверсивный ачетчик 3 из блока 6 по следующему адресу, определяемому значением выходов 1 - г счетчика 7. 30Контролируемая схема исправна, если происходит сравнение эталонной информации, записанной по всем адресам блока б оперативной памяти с информацией, получаемой каждый раз в 35 течение одного прогона текста на выходах контролируемого устройства, т.е. на шине Х, и срабатывает элемент 8 индикации, сигнализирующий об окончании контроля. 40Если информация по какому-либоадресу блока б не сравнивается с...

Устройство для формирования тестов

Загрузка...

Номер патента: 1297059

Опубликовано: 15.03.1987

Авторы: Кобяк, Ярмолик, Зинкевич

МПК: G06F 11/26

Метки: тестов, формирования

...иэ разрядов отсутствуют единичные сигналы с выходов регистров 6 и 7, то элементы ИЛИ 11, входы которых соединены с Я- и К-входами триггеров, формируют нулевой логический уровень, который разрешает прохожде 20 ние сигнала с выхода предыдущего триггера 9 на синхровход последующего через соответствующий вход элемента 2 И-ИЛИ 10. А так как триггеры 9 включены по схеме со счетным входом, то при подаче на их Ч-входы логической единицы, счетчик 8 представляет собой ш-разрядный двоичный счетчик, Если же из регистров 6 или 7 на один из управляющих входов некоторого триггера 9 или группы триггеров 9 поступает уровень логической единицы, то последние устанавливаются в соответствующее состояние (сопзс О, сопя 1), а соответствующие элементы ИЛИ...

Устройство для контроля блоков памяти

Загрузка...

Номер патента: 1283858

Опубликовано: 15.01.1987

Авторы: Шуть, Ярмолик, Альмяев, Красько, Грицай

МПК: G11C 29/00

Метки: памяти, блоков

...первые Е адресов.1+1-й сигнал с выхода 12 блока 1 управления записывает в счетчик 9 1+1-й адрес.На выходе делителя 17 блока 1 появляется сигнал логической единицы. На выходе 10 блока 1 Формируется логическая "1" По этому сигналу выход старшего разряда регистра 7 через мультиплексор 4 соединяется с входом последовательной записи этого регистра, а вход последовательной записи регистра 6 соединяется с выходом генератора 5 через мультиплексор 3, За предыдущие 1 тактов работы в регистр 7 был записан новый случайный код. Он записывается по +1-му адресу в блок 15 памяти. По 1+2-му адресу записывается сдвинутый циклический на один разряд код регистра 7, т,е, через каждые 1 тактов работы регист,ры б и 7 меняются местами: когда одцн...

Устройство для контроля цифровых узлов

Загрузка...

Номер патента: 1283772

Опубликовано: 15.01.1987

Авторы: Шмарук, Муравьев, Фомич, Ярмолик

МПК: G06F 11/26

Метки: цифровых, узлов

...поэтому она получается при подаче сигнала "Пуск" на Т-триггерах, когда элемент 9 коммутации находится в замкнутом состоянии, Оставляя элементы б - 8 коммутации в прежнем состоянии и подсоединяя щуп при помощи зажима к точке 38 схемы (фиг. 3), подают сигнал "Пуск" блока 15, При этом получают сигнатуру Б , которая с появлением импульса на шине блока 15 записывается на Т- триггерах 11. В случае неравенстваР осигнатур ББ на выходе элемента 12 формируется единичный уровень и лампочка блока индикации 13 загорается, В противном случае, когда Б =Б лампочка блока 13 индикации не горит, следовательно в точке 38 схемы присутствует неисправность "тождественный О", которую необходимо устранить. Полчая аналогичнымР Р образом сигнатуры Б 4 Бг...

Генератор псевдослучайной последовательности

Загрузка...

Номер патента: 1269241

Опубликовано: 07.11.1986

Авторы: Ярмолик, Мурашко

МПК: H03K 3/84

Метки: псевдослучайной, генератор, последовательности

...Р-триггеров 9,1 си 9,1 с (1 с=2,сп), Выходи (сп)-го и ш-го Р-три геров 9.ши 9,ш являются соответственно пятым и трегьимвыходами регистра.Генератор псевдо лучяной последовательности работает следующим образом.В исходном состоянии в регистр 4 посредством сигналя с выхода генератора 2 одиночного импульса и переключателя 3 записывается код 111, С приходом первого тактового импульса с выхода генератора 1 тактовых импульсов ь - и Р в тригг 9.1. регистра Ъ принимает информацию от (1.-2)-го Р в тригге 91-2 (з.=З,г). Первый сумматор 5 по модулю два формирует при этом сигнал для первого Р-триггера 9.1 регистра 4, а второй сумматор 6 по модулю два - для второго Р-триггера 9.2 регистра 4. С приходои следующих импульсов на выходах ш Р-триггеров...

Устройство для контроля цифровых блоков

Загрузка...

Номер патента: 1260961

Опубликовано: 30.09.1986

Авторы: Шмарук, Ярмолик, Дайновский, Кавун, Фомич

МПК: G06F 11/22

Метки: цифровых, блоков

...вход 16 кода логического уровня нуля устройства. Последовательно изменяя адре 25 са блоков 5-7 сверхоператизной памяти путем формирования одиночных импульсов генератором одиночных импульсов 32.1 во все ячейки памяти указанных блоков записывается логический ноль. Подобным образом обнуляется содержимое регистров блока 1 с использованием генераторов одиночных импульсов 32.7 и 32.8.Далее в блоки 5-7 ь-го разряда записывается исходная информация, Э 5 которая определяется режимом д-го разряда устройства, для чего в блок 15 записывается нулевой код, который обеспечивает передачу через мультиплексор информации, формируемой на 40 выходе блока 10 ввода, В процессе загрузки исходной информации на выходе триггера 38 блока 12 формируется...

Устройство для контроля логических блоков

Загрузка...

Номер патента: 1251082

Опубликовано: 15.08.1986

Авторы: Ярмолик, Кацнельсон

МПК: G06F 11/25

Метки: блоков, логических

...блоке сравнения, Если сигнатуры равны, то с блока 14 поступает единичный сигнал, который через элементы И 5 и ИЛИ 8 устанавливает в единицу триггеры 2, 3 и через элемент И 6 заставляет работать блок 16 в качестве. счетчика единиц в выходной последовательности с контролируемого блока 15. Если сигнатуры опять равны, то единичный сигнал с выхода блока 14 опять запускает рабо,ту устройства как сигнатурного анализатора, Так происходит многократная чередующаяся проверка контролируемого блока 15Если, сигнатуры в каком-либо случае не совпадают, то по нулевому1082 3 125 сигналу с выхода блока 14 осуществляется индикация неверной сигнатуры.Контролируемый блок считается исправным, если сигнатуры совпадают при многократной чередующейся про верке...

Сигнатурный анализатор

Загрузка...

Номер патента: 1242957

Опубликовано: 07.07.1986

Автор: Ярмолик

МПК: G06F 11/25

Метки: анализатор, сигнатурный

...я; и Ь; последовательностейг (х) и Ь (х) реверсивный счетчик 4работает следующим образом. г =Ь;=О. В этом случаесчетчик 4 не изменяет свое состояние, так как на его синхровход не поступает управляющий сигнал от генератора 1 через элемент И 1 О.г; =О, Ь; =1. В, этом случае на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 8 присутствует сигнал логической единицы, который, поступая на вход элемента И 6, разрешает прохождение через него управляющего импульса от генератора 1 на синхровход счетчика 4. Равенство нулю символа я; формирует сигнал логического нуля на выходе элемента И 1, а равенство единице сим-, вола Ь - сигнал логической единицы на выходе элемента И 12. Таким образом, счетчик 4 работает в режиме вычитания. В результате содержимое...

Преобразователь код-вероятность

Загрузка...

Номер патента: 1233172

Опубликовано: 23.05.1986

Автор: Ярмолик

МПК: G06F 7/70, G06F 7/58

Метки: код-вероятность

...код-вероятностьдля случая, когда и = 3, работаетследующим образом,Перед началом Функционированияустройства на блок 1 записываетсякод преобразуемого А = а а .,а,(п=З),значения разрядов кода числа А подаются на входы элементов И блоков5 - 7, С генератора равномерно распределенных чисел на остальные входыэлементов И подаются прямые или инверсные значения кодов псевдослучайных чисел х = х хх гдеПР(х, =: 1) = 0,5. Таким образом, навыходах элементов И Формируются выражения следудоших переключательныхФункций;Й, = ах, - на выходе двухвхо -,цового элемента И 5;Гл = а х х, - на выходе трехвходового элемента И б;= а х х х, - на выходе первого элемента Й блока 7;= а х,х.х х - на выходе второго элемента Й блока 7;Г= а хх, х, - на выходеП П(и - 2)...

Многоканальный сигнатурный анализатор

Загрузка...

Номер патента: 1211731

Опубликовано: 15.02.1986

Авторы: Шмарук, Ярмолик, Борисов, Фомич, Подгорский

МПК: G06F 11/25

Метки: сигнатурный, многоканальный, анализатор

...11 индикации не загорается, что свидетельству ет о том, что в последовательностях 3, Х, Хр, Ер с большой вероятностью ошибки не возникли.Рассмотрим функционирование многоканального сигнатурного анализатора для случая определения неисправности цифрового узла с точностьюдо его выхода.Предположим, что возникшая неисправность цифрового узла, имекице0 1 1 00 0 0 0 0 0,1,0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 07 12 го четыре выхода Е 7. , Е , Е ,проявилась .в изменении эталонной пос. ледовательности 24 таким образом, что вместо последовательности4 = 0011000001 формируется последовательность Е = 0000000000, которая инициируется, например, путем закора чивания выхода 24 на нулевой уровень цепи питания.На первом этапе исследования...

Многоканальный сигнатурный анализатор

Загрузка...

Номер патента: 1200293

Опубликовано: 23.12.1985

Авторы: Подгорский, Ярмолик, Фомич, Шмарук

МПК: G06F 11/25

Метки: анализатор, сигнатурный, многоканальный

...15На чертеже приведена функциональная схема многоканального сигнатурного анализатора для частного случая,ш=4, где ш - степень образующеготрехчлена 1 + х + х.20Многоканальный,сигнатурный анализатор имеет группу информационныхвходов 1 регистр 2, состоящий иэ0-триггеров 3, блок 4 сумматоров помодулю два, разбитый на Зп/ш . групппо ш сумматоров в каждой, где ичисло информационных входов анализатора, а 3 п/ш Г - ближайшее целое,не меньшее и/ш, группу выходов 5:входы и выходы 6-29 анализатора.Разрядность регистра 2 определяется требуемой достоверностью контроля,Для реальных случаев величина ш непревышает 20. Количество Р-триггеровне зависит от количества каналовмногоканального сигнатурного анализатора, т.е. от величины и. Определив...

Многоканальный сигнатурный анализатор

Загрузка...

Номер патента: 1193678

Опубликовано: 23.11.1985

Авторы: Кобяк, Ярмолик, Шуть

МПК: G06F 11/25

Метки: многоканальный, сигнатурный, анализатор

...о-входового. сумматора по модулю два, выход которого подключен квходу 1-го элемента ИСКЛЮЧАИЩЕЕИЛИ, выход -го григгера подключенк первому входу (1 - 1 +1)-го )=( 1,й )элемента И -й группы, выход(й-Ч+1го Ь =1, ь -1 ) элемента ИСКЛЮЧАЮЩЕЕ ИЛИ соединен с первым входом(Ч)-го элемента И 1-й группы,вторые входы 1-х элементов И всехо.групп объединены и подключены кшинам единичного или нулевого по- Стенциала в соответствии с ( икоэффициентом характеристичесавитель С,Старчихинехред Т.Дубинчак Корректор Г.Решетник едактор С.Саен Подписное омитета СССР открытий ская наб., д.аказ 7316 Тираж 709сударственногоам изобретенийсква, Ж, Рау ВНИИПИ по 130355 атент", г. Ужгоро Проектная,3по приходу четвертого импульсакод а(4), а(4), аз(4), а (4) =...

Генератор псевдослучайных кодов

Загрузка...

Номер патента: 1175018

Опубликовано: 23.08.1985

Авторы: Бугаев, Ярмолик, Шуть

МПК: H03K 3/84

Метки: псевдослучайных«, кодов, генератор

...два в цепи обратной связи и 15и элементов И 4, и элементов И 5 спрямыми и инверсными входами, игрупп 6 по (и) элементу И в каждойгруппе, которые соединены с входамии элементов ИЛИ 7, генератор 8 одиночных импульсов, соединенный с регистром 3, блок 9 задания веса кода,соединенный с выходом генератора 1и с входом регистра 2 (фиг, 1). 018 гблеров, переведенных. в единичное состояние, безразличны однако для воспроизводимости псевдослучайных кодов постоянны. При включении питания на выходе генератора 8 одиночных импульсов генерируется единичный импульс, под действием которого код, набранный на тумблерном наборе блока 9 задания веса кода заносится на регистр 2, а регистр 3 с сумматором по модулю два в цепи обратной связи устанавливается в...

Генератор тестовых последовательностей

Загрузка...

Номер патента: 1170453

Опубликовано: 30.07.1985

Авторы: Ярмолик, Кобяк

МПК: G06F 11/26, G06F 7/58

Метки: тестовых, последовательностей, генератор

...1 представляетсобой генератор, формирующий сериюпрямоугольных импульсов, и построенна трех элементах НЕ 7, сопротивлении 8 и конденсаторе 9, Генератор2 логической "1" формирует уровеньлогической "1" и построен с применением сопротивления и конденсатора.Сумматор 3 по модулю два, группа 4 15элементов И, счетчик 5 являются типовыми элементами устройств вычислительной техники. Переключатель 6представляет собой двухпозиционныймеханический переключатель. Счетчик 505 выполнен на триггерах 10.Генератор тестовых последовательностей работает следующим образом,При включении переключателя 6 вверхнее положение на синхронизирующий вход счетчика 5 подается уровеньлогической "1" с выхода генератора2 логической "1", а на информационный вход...

Генератор псевдослучайных кодов

Загрузка...

Номер патента: 1167710

Опубликовано: 15.07.1985

Авторы: Шмарук, Кобяк, Фомич, Ярмолик, Подгорский

МПК: H03K 3/84

Метки: псевдослучайных«, генератор, кодов

...информации на -ом триггере выходного регистра 1, т. е. изменение значения У будет происходить при этом во второй фазе такта работы генератора.Для генерирования псевдослучайной последовательности У с вероятностью Р(т= 1= =0,5 по -му каналу предварительно необходимо записать О на -ые триггера регистра 3 маски, первого 6 и второго 7 регистров, а в -ые разряды всех ячеек блока 5 памяти записать значения единицы.В течение второй фазы на вход -го триггера регистра 1 будет подана логическая единица и на первый вход -го двухвходового элемента И блока 9 с блока 5 памяти постоянно будет считываться логическая единица. На второй вход -го элемента И блока 9 с -го разряда регистра 4 во второй фазе такта работы будет подаваться значение...

Многоканальный сигнатурный анализатор

Загрузка...

Номер патента: 1160416

Опубликовано: 07.06.1985

Авторы: Кавун, Кобяк, Фомич, Ярмолик

МПК: G06F 11/16

Метки: анализатор, многоканальный, сигнатурный

...0416 2и синхровход анализатора соединеныс установочным и синхрониэирующимвходами регистра соответственно,выходы которого являются выходамианализатора, введены блок переключателей и группу из ш элементов И,причем информационные входы анализатора соединены соответственно спервыми входами элементов И группы,вторые входы которых соединены соответственно с подвижными контактами переключателей блока, замыкающиеи размыкающие контакты которых соединены с шинами единичного и нулевого потенциалов соответственно,и (ш - 1) сумматоров по модулюдва (1 ) ш/2) образуют первую и вторую группы соответственно, выход К-гоэлемента И (К = 1, 2, , 1) группысоединен с первым входом (1 + 1- К) в .го сумматора по модулю двапервой группы, второй вход...

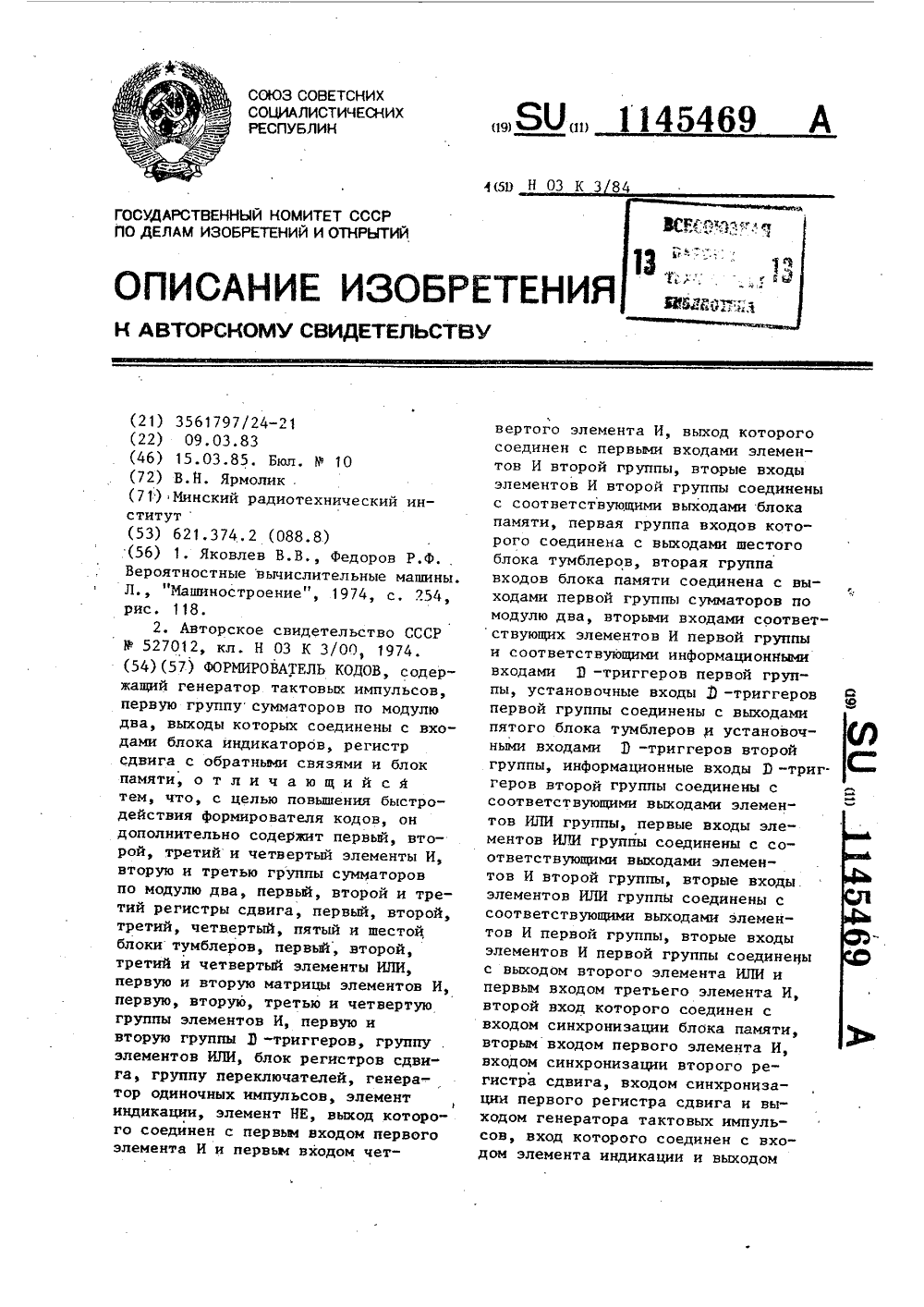

Формирователь кодов

Загрузка...

Номер патента: 1145469

Опубликовано: 15.03.1985

Автор: Ярмолик

МПК: H03K 3/84

Метки: кодов, формирователь

...выходамиэлементов ИЛИ группы 33, первые:1,щ) определяющих вид полинома,для входы элементов ИЛИ группы 33 соелицены с соответствующими выходами эпемецтов И второй группы 28, вторые входы элементов ИЛИ группы 33 соединены с соответствующими выходами 5 элементов И первой группы 27, вторые входы элементов И первой группы 27 соединены с выходом второго элемента ИЛИ 22 н первым входом третьего элемента И 8, второй вход которого 10 соединен с входом синхронизации бло. ка 5 памяти, вторым входом первого элемента И б,входом синхронизации второго регистра 13 сдвигавходом синхро - низации первого регистра 12 сдвига и 15 выходом генератора 1 тактовых имс пульсов, вход которого соединен с входом элемента 37 индикации и выходом четвертого...

Способ получения огнетушащего порошка

Загрузка...

Номер патента: 1142127

Опубликовано: 28.02.1985

Авторы: Усов, Ярмолик, Каниболоцкий, Демиденко, Белошицкий, Власенко, Козин, Стрельченок

МПК: A62D 1/00

Метки: порошка, огнетушащего

...формы, которая обеспечивает ему более высокую текучесть и дальность выброса из огнетушителя и, как следствие, более высокую огнетушащую способность по сравнению с составом, получаемым по известному способу путем помола. Введение всолевой раствор сульфата аммония и органилсиликоната натрия не только облегчает процесс распылительной сушки солевого раствора, делает его технологичным,но и обеспечивает низкуюслеживаемость порошкового состава,повышает его текучесть и дисперсность.Получение составов по предлагаемому способу проводили на лабораторной распылительной сушилке РСЛи промышленной распылительной сушилке цеха нефелинового антипирена химического завода пропроизводительностью. 400 кг порошка в час. Для сушки применяли 33- ные солевые...
