Устройство для наблюдения за фильтрацией воды в грунтовом сооружении

Загрузка...

Номер патента: 2004676

Опубликовано: 15.12.1993

Авторы: Шахов, Ягин, Гришин

МПК: E02B 3/16, E02B 7/06

Метки: наблюдения, сооружении, фильтрацией, воды, грунтовом

...стержень (трубу) 6, коаксиально расположенный в трубе 2 и содержащий пары полых кольцевых манжет 7 и 8 в количестве, рав ном числу водоприемников 3. Расстояние амежду манжетами 7 и 8 в каждой паре превышает длину Ь водоприемника 3, з пары на стержне 6 расположены так, что каждый водоприемник 3 заключен между манжетами 50 пары. Манжеты расположены на утолщениях (ступицах) 9, а их полости посредством патрубком 10 и 11 и накидной гайки 12 сообщены с полостью стержня 6, подсоединенного к источнику давления (на фиг. не 55 показан), К полому стержню 6 прикрепленымежду манжетами 7 и 8 каждой пары электротермометр 13 и датчик 14 давления, а за пределами пары -дополнительные датчики: электротермометр 15 и датчик 16 давления.- ниже манжетной...

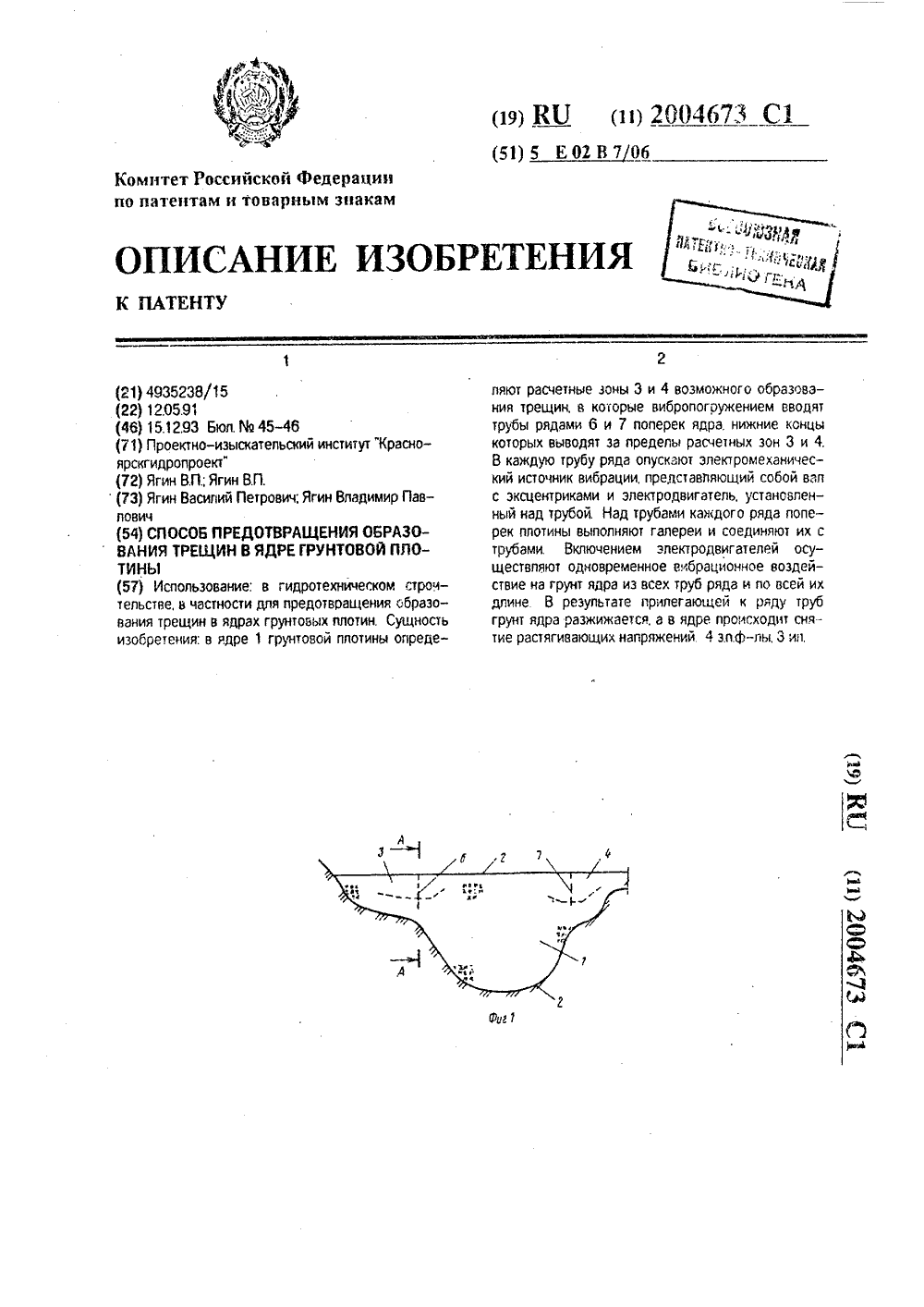

Способ предотвращения образования трещин в ядре грунтовой плотины

Загрузка...

Номер патента: 2004673

Опубликовано: 15.12.1993

Автор: Ягин

МПК: E02B 7/06

Метки: плотины, ядре, предотвращения, грунтовой, трещин, образования

...8 плотины предотвращает опасную фильтрацию в ядре в случае обрэзова 5 ния такой трещины у подошвы плотины,самозэлечивающейся под действием высоких вертикальных нагрузок и вследствиеползучих свойств материала ядра. При этомэффективность способа будет повышена,10 если все трубы в ряду будут доведены доподошвы 8 плотины.В процессе вибрации трубы 5 удерживают от самопогружения в ядро галереей 13, эобразующийся при вибрировании вдоль ря 15 да труб 5 провал 20 ликвидируют заполнением вго дополнительным материаломядра.Расчетом устойчивости боковых приэй21 и 22 устанавливают допустимую толщину20 вертикального слоя разжижения грунта 19.а следовательно и интенсивность вибрировэния (кинематические параметры вибрации) и расстояние между...

Способ монтажа металлического турбинного трубопровода

Загрузка...

Номер патента: 2004671

Опубликовано: 15.12.1993

Автор: Ягин

МПК: E02B 1/00

Метки: трубопровода, турбинного, металлического, монтажа

...по водотоку в плавучем положении и за счет уменьшения числараскрепляющих элементов.20(56) Колпаков И,Н, и др. Монтаж механического оборудования стальных конструкцийгидротехнических сооружений, Мл "Высшаяшкола", 1981, с.192-207.25 Там же с,282-287,Формула изобретения1. СПОСОБ МОНтАжд МЕТАЛЛИЧЕ СКОГО ТУРБИННОГО ТРУБОПРОВОДА, включающий предварительную сборку звеньев трубопровода на монтажной площадке, транспортирование звеньев на строительную площадку в зону действия 35 подъемных механизмов, установку звеньев в проектное положение, их стыковку и сварку, отличающийся тем, что после сборки звеньев на монтажной площадке в полость каждого звена помещают герметичную эластичную оболочку и заполняют ее сжатым газом, а...

Способ сейсмозащиты грунтовой плотины

Загрузка...

Номер патента: 2001198

Опубликовано: 15.10.1993

Автор: Ягин

МПК: E02B 7/06, E02B 7/52

Метки: сейсмозащиты, грунтовой, плотины

...частота) управляющий орган по команде регист. ратора осуществляет нключеис электродвигателей 12. в результате чего одновременно из всех труб 9 ряда и по всей их длине осуществляется воздействие оибрацией на тиксотропный материал оертикдльнык слоев б. В результате сейсмического и 10 15 20 25 30 35 40 45 50 гланньл образом нибрационого воздействия тиксотропный материал в слое 6 рдзжиждется, т. с, о ядре 3 оа нреля землетрясения обрдэуются времеце попереч;ые дсформационные шнц, позноляощие перемещаться прилегаащим к им блокам 7 и 8 ядоа 3 относителыо друг друга без нарушения их сплошности (оодонепроницдемости), чем и обеспечивается сейсмозащита ядра грунтовой плотины.При отсутствии землетрлсеия длительное время периодически, особенно о...

Грунтовая плотина

Загрузка...

Номер патента: 2001197

Опубликовано: 15.10.1993

Автор: Ягин

МПК: E02B 7/06, E02B 3/16

Метки: грунтовая, плотина

...работает следующим образом, Весенними паводковыми водами водохранилище наполняется водой и перед готовой плотиной впервые устанавливается форсированный подпорный уровень (ФПУ) воды (йф - высота форсировки), в результате которого слой иэ эолы 9 впервые насыщает 10 15 20 25 30 35 40 45 50 55 ся водой. При этом и поверхностных порах (кратерах), расположенных на поверхности каждой зольной частицы, выходы иэ которых обращены иниэ, эдщемляется воздух, С наступлением зимнего периода уровень иоды перед плотиной понижается ниже НПУ. Оголовок 8 постепенно обеэвоживается за счет инфильтрации воды и фильтры 2 и 4 под действием сил гравитации, По мере медленного, сверху вниз промерзания оголовка оставшаяся и слое из золы 9 иода, преимущественно...

Рыбоход

Загрузка...

Номер патента: 1824476

Опубликовано: 30.06.1993

Автор: Ягин

МПК: E02B 8/08

Метки: рыбоход

...сбоку; на фиг, 6 - разрез Д - Д на фиг. 5. ком воды рыба заходит о рыбоход и продвигается цо камерам 4, преодолевая перепады уровней воды на перегородках 5. Над оплывныли отверстиями 8 перегородок 5 с их верховой стороны расположены стабилизаторы расхода ооды в виде коробчатых щитов с механизмами их перемещения, Стабилизаторы расхода воды создают дополнительные гидравлические сопротивления и позволяют увеличить величину перепада уровней воды в смежных камерах 4 без увеличения средней скорости во вплывцых отверстиях 3, что улучшает;.;ксплуатациоцные свойства рыбохода и снижает его стоимость эа счет уменьшения числа камер, 2 э.п. ф-лы, 6 ил. Рыбоход включает кацал 1 со ступенчатым дном, входной оголовок 2 и верховую голову 3,...

Входной оголовок рыбохода

Загрузка...

Номер патента: 1818404

Опубликовано: 30.05.1993

Автор: Ягин

МПК: E02B 8/08

Метки: оголовок, входной, рыбохода

...(не показаны), а сливные прорези 17 перекрыты водопроницаемыми рыбозаградителями 25,Входной оголовок работает следующим образом.По тракту рыбохода 2 и через входной оголовок 1 подается определенный расход воды, необходимый для привлечения рыб во входной оголовок 1 и прохождения их вверх по рыбоходу 2. Чтобы стабилизировать условия привлечения рыб при колебаниях уровня воды в акватории нижнего бьефа необходимо в зависимости от глубины воды в акватории 3 подавать в отсеки 8 лотка 4 входного оголовка 1 различный дополнительный расход воды.При низких уровнях воды в акватории 3 дополнительный расход воды для привлечения рыб с верхнего бьефа по водосбросным трубам 16 поступает в водоводы 12 и через донные сливные отверстия 18 весь...

Способ возведения грунтовой плотины с ядром

Загрузка...

Номер патента: 1802035

Опубликовано: 15.03.1993

Автор: Ягин

МПК: E02B 7/06, E02B 3/16

Метки: ядром, плотины, возведения, грунтовой

...до величины, необходимой для обеспечения устойчивости ряда щитов в процессе возведения плотины, После чего щиты через один в каждом ряду (четные илинечетные) подъемными механизмами и с помощью вибраторов последовательно переставляют в новое более высокое положение, при котором щиты находятся над поверхностью возведенной части плотины, а в грунте остаются только их консоли 8. В результате образуют "гребенку", состоящую из щитов двух уровней, При этом смещение щитов по высоте одного уровня по отношению к щитам другого уровня осуществляют на высоту а (фиг.2), равную высоте (толщине) й присыпаемого в дальнейшем к щитам очередного слоя 10 грунтового материала ядра и переходной зоны.После отсыпки очередного слоя 10 щиты . низкого уровня...

Способ возведения грунтовой плотины с ядром

Загрузка...

Номер патента: 1802034

Опубликовано: 15.03.1993

Автор: Ягин

МПК: E02B 7/06

Метки: возведения, ядром, грунтовой, плотины

...элементами 19, Боковую поверхность как полос 14, так и плит 15, обращенную в сторону переходной зоны, обычно выполняют с шероховатостью, которую образуют открытыми порами.Отсыпку слоя 18 переходной эоны 2 с одной стороны щита и слоя 20 ядра плотины с другой стороны щита осуществляют, по возможности, одновременно, варьируя давлением грунта на щит с той или иной его стороны, а после их уплотнения фильтр 4 освобождают от временного крепления элементами 16 (фиг,2), или 19 (фиг.З), после чего осуществляют последовательную перестановку щитов 5 в новое более высокое положение на высоту слоев 18 и 20, например, с помощью подьемного механизма 21 и вибраторов 22,Воздействие вибрацией на щит 5 существенно уменьшает силы трения о щит грунта ядра...

Способ предотвращения образования трещин в ядре грунтовой плотины

Загрузка...

Номер патента: 1802033

Опубликовано: 15.03.1993

Авторы: Тетельмин, Ягин, Трошкин

МПК: E02B 7/06

Метки: предотвращения, образования, грунтовой, трещин, плотины, ядре

...заполняют глинистым раствором 17, а в стенке трубы 6 выполняют прерывные продольные прорези 18 (фиг,5), делящие стенку трубы на элементы 19, которые при вибрации окружены практически однородной тиксотропной средой - с одной стороны раствор глины, а с другой - разжиженный материал ядра, В результате сотрясения от вибратора 14 беспрепятственно передаются на грунт ядра 1. Одновременно при вибрировании через прорези 18 осуществляется переток глинистого раствора из трубы в затрубные не- плотности ядра, в результате чего осуществляется виброиньекция.Воздействие на грунт вибрацией расчетной интенсивности осуществляют при перемещении в трубе 6 источника вибрации с крайнего нижнего положения, находящегося обычно на 2-3 метра ниже нижней границы...

Плотина из грунтовых материалов

Загрузка...

Номер патента: 1788132

Опубликовано: 15.01.1993

Авторы: Назарова, Лентяев, Ландау, Ягин

МПК: E02B 7/06

Метки: грунтовых, плотина

...изобретения обеспечивает увеличение пропускной способности при прохождении пика половодья, надежК АВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССРМ 1043242, кл, Е 02 В 7/06, 1982.(54) ПЛОТИНА ИЗ ГРУНТОВЫХ МАТЕРИАЛОВ57) Использование; в гидротехническомстроительстве при пропуске паводковых Изобретение относится к гидротехническому строительству и может быть использовано при пропуске строительныхрасходов через недостроенные плотины изместных материалов в районах с длительным зимним периодом.Цель изобретения - повышение надежности защиты от размыва и предотвращение обрушения грунта низового откосаплотины.На чертеже представлен поперечныйразрез плотины.Плотина из грунтовых материалов включает недостроенную плотину 1,...

Способ возведения грунтовой плотины с ядром

Загрузка...

Номер патента: 1783046

Опубликовано: 23.12.1992

Автор: Ягин

МПК: E02B 7/06

Метки: ядром, возведения, плотины, грунтовой

...4 и 5 и верховую бо ности нижней части плотины из материаловковую призму 6. Гребень стенки 2 ядра и фильтра, оставляемых в ядре и впревышает грунтовые поверхности воэве- фильтре при последующем довозведенииденных частей ядра 3 и переходной зоны 4, плотины.которые покрываются защитными элемен- Ф о р м у л а и з о б р е т е н и ятами. При.этом защитные элементы выпол 1. Способ возведения грунтовой плотиняют над ядром в виде мешков 7, нысядром,включающийвозведениевнижзаполненных связанным грунтом 8 ней части плотины верховой призмы, ядра и(см.фиг,2), а над переходной зоной 4- в виде упорной стенки, размещенной со сторонымешков 9,заполненных песчано-гравийным нижнего бьефа от ядра; закрепление с погрунтом 10(см.фиг.6). Мешки 7 и 9 выполня...

Узел пересечения закрытого водовода с льдогрунтовой противофильтрационной стенкой грунтовой плотины

Загрузка...

Номер патента: 1781371

Опубликовано: 15.12.1992

Автор: Ягин

МПК: E02B 3/16, E02B 7/06, E02B 8/02 ...

Метки: стенкой, противофильтрационной, льдогрунтовой, водовода, пересечения, узел, закрытого, плотины, грунтовой

...состоит из отдельных сегментов, соединенных между собою болтовымисоединениями 13, благодаря чему возможно предварительное обжатие сегментамилент 10 и 11 вместе с пленкой 9,Полость 7 на одном конце воздуховодом 14 сообщена с атмосферой, а на другом конце воэдуховодом 15 сообщена с вентиляционной установкой, расположенной эа пределами плотины в нижнем бьефе(не казана). Наружная поверхность водовода 5 в пределах полости 7 покрыта слоем 16 тепло- изоляционного материала, имеющего два утолщения 17 в виде колец, образующих местное сужение полости и отделяющих среднюю по длине часть полости от ее приторцевых участков,Сооружение работает следующим образом.При сбрасывании по водоводу 5 в нижний бьеф воды из более холодных глубинных слоев...

Гидротехническое сооружение

Загрузка...

Номер патента: 1781370

Опубликовано: 15.12.1992

Авторы: Кузнецов, Ягин

МПК: E02B 8/02, E02B 3/16, E02B 7/06 ...

Метки: гидротехническое, сооружение

...замораживающейгалереи 4 с атмосферой осуществлено вертикальным воздуховодным каналом 17, расположенным над затворами 15 и 16,Замораживающая галерея 4, заморажи- .вающая труба 13 и воздуховодный канал 17являются элементами замораживающей системы гидротехнического сооружения -другие элементы замораживающей системы на чертеже не показаны.Пересечение водовода 5 с галереей 4расположено на слабодеформируемом основании, например, в пределах русловоготалика на скальном основании 3 (фиг, 1) илив пределах вечномерзлых бортов 18 (фиг, 3).Дополнительно, при примыкании к галерее4 водовод 5 снабжен бетонным основанием 19, со стороны верхнего бьефа заключен в связный грунт 20, а при необходимости снабжен компенсаторами (не показаны).Сооружение...

Гидроузел

Загрузка...

Номер патента: 1778227

Опубликовано: 30.11.1992

Авторы: Ягин, Ильяшенко, Давыдов

МПК: E02B 8/08

Метки: гидроузел

...меньшей мере средняя часть канала 6 рыбохода в плане совмещена слотком 3 быстротока и выполнена над 40лотком 3, а камеры 14 расположены ря"дами поперек лотка 3 - по,две камерыв ряду (Фиг.4). 1(амеры 14 опираютсяна боковые 20 и разделительную 13стены лотка 3. При атом днище 21, 4боковые 20 и разделительная 13 стенилотка 3 совместно с перегородками 16,днищем 22 и боковыми стенами 23 канала 6 представляют собой в пределаходной строительной секции жесткую. неразрезанную железобетонную конструкцию.При необходимости число камер 14в каждом ряду может быть больше двух,что увеличивает общий уклон днищасовмещенных сооружений - быстротокаи рыбохода.Гидроузел работает следующим образом.По подводящему каналу 1 вода подводится к головной части 2...

Водобойный колодец вертикального типа

Загрузка...

Номер патента: 1778224

Опубликовано: 30.11.1992

Авторы: Горелова, Ягин, Мик, Давыдов

МПК: E02B 8/06

Метки: колодец, вертикального, типа, водобойный

...3, а также в виде цельныхстержней 6, присоединенных к водовы-пуску 1, свободно стоящих цельныхстержней 7 в средней части рассекате"ля 3 и в виде наружных цельных стерж-ней 8, жестко скрепленных наружнымипоясами 9. Отвод воды осуществляетсябезнапорным каналом 10. , 30ВЬдобойный колодец вертикальноготипа работает следующим образом.Транзитная струя, выбрасываемаянапорным водоводом 1, падая на стен, ки вертикальных труб 4, расщепляется 35 . на множество отдельных струек. Одниструйки движутся вниз между трубами4 и, достигая дна колодца 2, меняютнаправление на восходящее и боковое,другие струйки движутся вниз внутри 40труб.1 и вытекают из них через отверстия 5, меняя направление движенияи дополнительно расщепляясь и дробясьиа еще более...

Способ возведения плотины из песчано-гравийного грунта

Загрузка...

Номер патента: 1772305

Опубликовано: 30.10.1992

Автор: Ягин

МПК: E02B 7/06

Метки: грунта, возведения, плотины, песчано-гравийного

...в средней и нижних частях слоя 2 образуется грунт 5 с увеличенным содержанием мелких фракций (песок гравелистый) и грунт б с уменьшенным содержанием мелких фракций (гравийно-галечниковый грунт), При этом гранулометрический состав слоя 2 песчано-гравийного грунта в периферийных верховой 7 и низовой 8 частях не изменяется. Одновременно из каменной наброски отсыпают дренажно-упорную призму 9. После чего грунт верхней части 6 перемещают и укладывают в наружные верховую 10 и низовую 11 зоны (фиг,2).Каждый последующий по высоте плотины слой песчано-гравийного грунта укладывают аналогично, возводя плотину до уровня 12. Одновременно камнем 13 осуществляют крепление верхового откоса плотины, после чего устраивают оголовок 14 плотины.В процессе...

Основание электроустановки

Загрузка...

Номер патента: 1753524

Опубликовано: 07.08.1992

Авторы: Зданович, Ягин

МПК: H01R 4/66

Метки: основание, электроустановки

...бетона.Основание группы электроустановок, расположенных на фундаментах 1, содержит обьем насыпного материала в виде верхнего песчано-гравийного слоя 2 и нижнего слоя 3, выполненного из электропроводного пористого насыпного материала, в котором расположен заземляющий элемент в виде металлической сетки 4. Слой 3 расположен на естественном грунте 5, а его нижняя поверхность б расположена ниже границы 7 промерэания основания.Электропроводный слой 3 выполнен из металлургического шлака и совместно с сеткой 4 и заземляющими проводниками 8 образует заземлитель элекроустановок.Основание снабжено дополнительно введенными дренажными трубами 9, которые выполнены из проводящего материала, расположены в нижнем слое 3 объема насыпного материала,...

Способ удаления воды из проточной полости гидроагрегата

Загрузка...

Номер патента: 1749366

Опубликовано: 23.07.1992

Авторы: Зиза, Ягин

МПК: E02B 9/00

Метки: проточной, воды, удаления, полости, гидроагрегата

...части гидроагрегатов,." закладным частям за счет быстрого подъемаЦельизобретения- повышениеэффек уровня воды в нижнем бьефе. После чего тивности способа путем сокращения време-завершают откачку оставшейся воды из, ни для плотногЪ йРижатия уйлбтйейия проточной волости.нйбового затвора к закладным частям При возможности осуществления не-На чертеже показана проточная по-производительного сброса воды в нижний лость гидроагрегата, продольный разрез, 10 бьеф такой сброс воды осуществляют послеСпособ реализуется следующим обра-начала откачки воды из полости 1 включенизом;- , :-:,". .:. : "ем в соседнем агрегатном блоке в работуВ проточную полость 1 гидроагрегат-, - водослива 9, осуществляемого поднятием ного блока 2"со стороны верхйего бьефа...

Плотина

Загрузка...

Номер патента: 1749360

Опубликовано: 23.07.1992

Автор: Ягин

МПК: E02B 7/06

Метки: плотина

Напорный туннель округлой формы

Загрузка...

Номер патента: 1740540

Опубликовано: 15.06.1992

Авторы: Панов, Ягин

МПК: E02B 9/06

Метки: напорный, округлой, формы, туннель

...с железобетонной обделкой 2, имеющей круглое очертание внутренней по верхности и расположенной в выработке 3, имеющей в нижней части прямоугольную форму с углами 4. Обделка 2 содержит два деформационных шва в виде продольных прорезей 5, расположенных у подошвы тун неля против углов 4 и делящих обделку 2 на две неравные части - нижнюю 6 и верхнюю 7, Продольные прорези 5 пересекают внутренний и средний слои обделки 2 и в своем основании, расположенном в наружном 25 слое обделки 2, содержат уплотнения 8. Напорный туннель работает следующим образом.Внутреннее давление воды Ра действует на всю внутреннюю поверхность обделки2. Одновременно раскрываются прорези 5,в них проникает вода и воздействует наобделку 2 силами Р, которые имеют нор....

Водобой водосбросного сооружения

Загрузка...

Номер патента: 1740537

Опубликовано: 15.06.1992

Автор: Ягин

МПК: E02B 8/06

Метки: водобой, водосбросного, сооружения

...в виде цилиндрических секций (фиг. 3), расположенных вокруг колодцев 3 с образованием многоугольников в плане, В качестве газа для заполнения оболочек 6 использован воздух, а заполнение осуществлено через ниппеля, расположенные под колпаками, и под давлением, равным давлению воды на глубине расположения трубчатого элемента 5.Диаметр каждого трубчатого элемента 5 равен или превышает толщину дренажного слоя,Водобой работает следующим образом, В период эксплуатации водэсбросного сооружения профильтровавшаяся со стороны верхнего бьефа вода попадает в дренаж ный слой 4 и через отверстия 7 и кольцввые полости беспрепятственно проходит через трубчатые элементы 5 в дренажные колодцы 3. В результате этого уменьшается фильтрационное...

Спортивная площадка

Загрузка...

Номер патента: 1738886

Опубликовано: 07.06.1992

Автор: Ягин

МПК: E01C 13/00

Метки: спортивная, площадка

...труба содержит ответвление с запорным устройством и сливным патрубком, отметка сливной кромки которого расположена между отметками подошвы покрытия и его наружной поверхностью, Кроме того водовыпускные трубы выполнены электропроводящими. Над основанием площадки расположено грунтовое покрытие, 1 з.п.ф-лы, 2 ил. пускные трубы 4, включения в в зернистого песка 5, помещенног и (или) в виде волокнистого мат расположен на гидроизоляцион бе 10,Мелкозернистый песок имеет высоту капиллярного поднятия, исчисляемую десятками сантиметров и превышающую глубину1738886На зимний период открытием запорного устройства дренажный слой обезвоживают, в результате пористости шлака дренажный слой защищает основание от промерзания, что предотвращает...

Дренажное устройство

Загрузка...

Номер патента: 1731900

Опубликовано: 07.05.1992

Автор: Ягин

МПК: E02B 11/00

Метки: дренажное

...из перфорированной металлической трубы 1,фильтрующего электропроводящего зернистого материала 2, защитно-дренирующегоэлектрспроводящего полотна 3 и продольного металлического токовода 4, посредством которого злектропроводящее полотно 3замыкаог вокруг электропроводящего материала 2,В качестве зернистого электропроводящего материала 2 применяют, например,металлургический шлак, уголь, некондиционный графит, керамзит с металлизированной напылением поверхностью и другиезернистые материалы, а в качестве электропроводящего полотна 3 применяют, например, .:лектрографитовую ткань.Дренаж устраивают следующим образом,В открытую канаву 5 основания грунта)6 выкладывают рулонное защитно-дренирующее электропроводящее полотно 3, послечего одновременно...

Способ установки в грунт замораживающей колонки

Загрузка...

Номер патента: 1728365

Опубликовано: 23.04.1992

Авторы: Ягин, Якушкин

МПК: E02D 27/35, E02D 3/115

Метки: замораживающей, установки, грунт, колонки

...колонки. В материал заполнения 5 вводят металлические частицы преимущественно в виде порошка.1 з.п.ф-лы, 2 ил. Материал заполнения 5 состоит из грунта и металлического порошка, Металл в смеси составляет 5-20 объема его скелета, что увеличивает теплопроводность материала заполнения 5 в 3-10 раз, Одновременно металл повышает массу материала, что повышает эффективность самоуплотнения материала.Установку замораживающих колонок 6 (см. фиг. 2), предназначенных для создания льдогрунтовой стенки в грунтовой плотине 7 и в ее водопроницаемом основании 8. осуществляют в два этапа, Сначала в.буровых скважинах 9 основания 7 размещают нижние половины колонок 6, после чего осуществляют наращивание колонок на полную высоту. При этом в материал...

Способ очистки двухтрубной замораживающей колонки от льда

Загрузка...

Номер патента: 1728364

Опубликовано: 23.04.1992

Авторы: Ягин, Ильяшенко

МПК: F28F 17/00, E02D 3/115

Метки: замораживающей, двухтрубной, колонки, льда

...колонки ее металлические трубы наружную 1 с герметизированным низовым торцом 2 и внутреннюю 3 с опорными стойками 4 электроизолируют друг от друга выполнением фиксаторов 5 и нижних частей 6 опорных стоек 4 из электроизолирующего материала, например из текстолита,В случае заполнения такой колонки льдом 7 способ осуществляют следующим образом,В верхней части межтрубное пространство 8 механическим путем освобождают о льда 7, а на поверхность льда укладываю слой металлической дроби (шариков) 9, После чего трубы наружную 1 и внутреннюю 3 тоководами 10 подключают к источнику 11(54) СПОСОБ ОЧИСТКИ ДВУХТРУБНО МОРАЖИВАЮЩЕЙ КОЛОНКИ ОТ ЛЬД (57) Сущность изобретения: на поверхн льда между трубами колонки уклады металлическую дробь,...

Способ строительства дренажа

Загрузка...

Номер патента: 1723250

Опубликовано: 30.03.1992

Авторы: Поваренкин, Ягин

МПК: E02B 11/00

Метки: строительства, дренажа

...разрез; на фиг.2 - фрагмент обратного фильтра, разрез,Способ осуществляют следующим образом.На подготовленное основание из мелкозернистого материала грунта 1 и на всю ширину горизонтального дренажа укладывают полимерную пленку 2, сверху которой насыпают слой 3 крупнозернистого материала в виде щебня и уплотняют его трамбованием с помощью плиты 4 (базовая машина трамбующей плиты не показана), После этого слой 3 щебня покрывают полимерной пленкой 5 и воздействуют на пленку 5 нагрузкой, создаваемой путем присыпки пленки 5 грунтовым слоем 6 материала низового клина 7 плотины и путем трамбования слоя 6 грунтового материала,При трамбовании под действием на пленку нормальной нагрузки крупнозернистые щебеночные частицы 8 (фиг. 2) своими...

Способ осмотра и ремонта напорного водовода гидроэлектростанции

Загрузка...

Номер патента: 1714035

Опубликовано: 23.02.1992

Авторы: Зиза, Ягин

МПК: E02B 9/06

Метки: напорного, водовода, гидроэлектростанции, осмотра, ремонта

...подмостей 10. Плот 8 обуславливают и снабжает электроэнергией, связью, освещением, а также материалами, инструментами и оборудованием, после чего возобновляют опорожнение водовода 2, при этом при понижении уровня воды с плота 8 осуществляют осмотр и ремонт водовода 2 на всем его протяжении от затвора 3 до гидроагрегата 1, причем изменение уровня воды в водоводе 2 осуществляют по мере выполнения работ по осмотру и ремонту участков водовода 2.При необходимости и в соответствии с выявленными при осмотре повреждениями после осушения водовода 2 через смотровой люк (не показан) плот 8 пополняют материалами, и при заполнении водовода 2 водой, по мере подьема уровня воды в нем, также производят ремонт водовода 2.Плот 8 из водовода 2 удаляют...

Покрытие водосливного грунтового откоса

Загрузка...

Номер патента: 1714025

Опубликовано: 23.02.1992

Авторы: Кузнецов, Ягин

МПК: E02B 7/06

Метки: покрытие, водосливного, откоса, грунтового

...грунтовому откосу. Под действием последней сгибы 8 вытягиваются вдоль потока (грунтового откоса) и предохраняют грунтц 5 и 9 от вымывания, При этом нагрузки со сгибов 8 передаются на мешки 4, ко.- торые удерживаются .на откосе от перемещения их вниз силами трения и реакцией упора 6. Силы трения создаются как за счет веса грунта 5 в мешках 4, так и эа счет давления водного потока 13, поскольку отвод через отверстия 10 в упоре 6 в нижний бьеф воды, фильтрующий по плотине 3, предотвращает взвешивание покрытия,Плотное прижатие мешков 4 друг к другу и заполнение грунтом 9 неплотноствй между ними обеспечивают взаимное защемление мешков, что способствует перераспределению между ними пульсационных нагрузок от водного потока10 друг от...

Способ возведения льдогрунтовой противофильтрационной стенки в фильтрующих грунтах

Загрузка...

Номер патента: 1708992

Опубликовано: 30.01.1992

Авторы: Ягин, Давыдов

МПК: E02D 19/12, E02B 3/16

Метки: льдогрунтовой, фильтрующих, возведения, стенки, противофильтрационной, грунтах

...строного дела и может быть ис(54) СПОСОБТОВОЙ ПРОТСТЕНКИ В ФИ(56) Авторское свМ 1255687, кл. ЕТрупак Н.Г.строительстве.М детельство СССР2 О 19/14, 1984.амораживание грунтов вСтройиздат, 1970, с. 188 пользовано для устройства льдогрунтовых противофильтрационных стенок в фильтрующих грунтах. Цель изобретения - повышение эффективности работ за счет увеличения теплопроводности отвердевшего раствора. Сначала с поверхности основания 1 в талых водонасыщенных слоях песчано-гравийной скалы 2 и трещиноватой скале 3 создают инъекционную завесу 4 путем закачивания под давлением цементного раствора с добавлением в него металлического порошка, средний размер частиц которого превышает средний размер частиц цемента. В пределах завесы 4 в средней...
