Ядыкин

Устройство для автоматического управления вакуумной дуговой печью

Номер патента: 1706367

Опубликовано: 20.09.2003

Авторы: Швед, Ишков, Ядыкин, Герасимов, Степанов, Щетков

МПК: H05B 7/148

Метки: дуговой, печью, вакуумной

Устройство для автоматического управления вакуумной дуговой печью, содержащее блок сравнения, входы которого соединены с выходами датчика напряжения печи и блока задания, а выход связан с первым входом блока управления приводом перемещения электрода, соединенного выходом со входом привода перемещения электрода, регулятор тока, первый вход которого соединен с выходом датчика тока, а выход - с управляющим входом источника питания, отличающееся тем, что, с целью повышения качества переплава расходуемого электрода переменного сечения и плотности, оно дополнительно содержит блок форсировки тока, выполненный в виде инвертирующего усилителя-ограничителя, вход которого соединен с выходом блока...

Устройство для отладки программ

Загрузка...

Номер патента: 2002299

Опубликовано: 30.10.1993

Автор: Ядыкин

МПК: G06F 11/28

Метки: программ, отладки

...5 времени), ло которому устанавливается в нулевое состояние триггер 52 ответа и сбрасывается сигнал 27 ответа (момент Т 5 времени). Таким образом. обслукивание запроса 30 на обмен, выставленное в момент Т 1 времени, будет закончено в момент Т 6 времени.Однако после сигнала 37 конца операции блок 10 синхронизации формирует сигналы сброса 38 и фронта 39. Нулевое состояние сигнала 38 сбрасывает триггер 49 запроса и снимает приоритет ПР 1, При этом нулевое состояние сигнала 39 запрещает прохождение запросов 30-32 на триггера 49-51,В момент Т 2 времени по третьему каналу был выставлен запрос 32 на обмен. до этого проверен адрес по входам 16 на соответствие зоне адресов по входам 23 в селекторе 4 адреса и установлен сигнал разрешения. но этот...

Цифровой согласованный фильтр

Загрузка...

Номер патента: 1815796

Опубликовано: 15.05.1993

Авторы: Ядыкин, Киселев, Макаров, Уланов, Цикин, Козлов, Хазанкин

МПК: H03H 17/00

Метки: фильтр, цифровой, согласованный

...продвижение по нему всех предыдущих значений ХК.ХК-ЩНа протяжении интервала времени Ь 1 состояние выходов регистра 2 сдвига остается неизменным. Последовательнойподключение чисел ХК-Ц к первой группе адресных входов ПЗУ 4 осуществляется с помощью мультиплексора 3, управляющие входы которого подключены к соответствующим разрядам счетчика 5. Мультиплексор 3 имеет структуру йх 1, т.е, он в зависимости от кода на управляющих входах осуществляет подключение к е-разрядному выходу одного из йпт-разрядных входов, Изменение состояния счетчика 5 происходит с частотой ЮЬс,На нулевом коде счетчика начинаетсяцикл формирования значений ВяК; На первом шаге наличие нулевого кода на второй группе адресных входов /1,2 в/ ПЗУ 5 4 и числа ХК на первой...

Способ получения изделий

Загрузка...

Номер патента: 1794525

Опубликовано: 15.02.1993

Авторы: Ядыкин, Чувашов, Касаткин, Белов, Ануфриев

МПК: B21C 23/04

...переме-.щении иглы и пресс-шайбы в противоположных направлениях(окончание), при этом 5Чп.ш, = Ч 1, а Ч, = Ч 2, Ч 2Чь, данное условиевозможно при движении иглы в сторону,противоположную движению пресс-шайбы,а также когда Чи = О, в результате чего металл очага пластической деформации истекает в двух взаимно противоположныхнаправлениях - в матрицу 6, т.е, в пресс-изделие 7, и в сторону пресс-шайбы 1, перемещая возможную пресс-утяжину 4 отпресс-иэделия. Максимальная протяженность этой стадии лимитируется длиннойпресс-шайбы,Данный способ прессования был использован при прессовании болта ф 57 мм избронзы БР АЖН 10-4-4. Болт получают прес,сованием из слитка З 175 х 300 мм.Предлагаемый способ включает распрессовку слитка, неполную прошивку...

Трехфазный умножитель частоты

Загрузка...

Номер патента: 1744777

Опубликовано: 30.06.1992

Авторы: Мустафаев, Фролов, Ядыкин

МПК: H02M 5/27

Метки: трехфазный, частоты, умножитель

...устройства (не показано). 25Умнокитель частоты работает следующим образом.Рассмотрим работу первой группы обмоток 2-7, подключенных через тиристоры17 - 22 по схеме звезды к трехфазной сети. В 30момент времени тч (фиг. 2) подачей управляющего импульса включается тиристор 17 ипо первичной обмотке 2 фазы А начинаетпротекать ток. На концах зажимов обмотокфазы А наводится ЭДС, а поскольку мэгнитопровод является магнитосвязанным иимеет симметричную систему. то в обмоткахфазы В и С будут также наводиться ЭДС повеличине в два раза меньшей и противополокной по знаку, В момент времени е 2, 1 з 40включаются соответственно тиристоры 22фазы С и 19 фазы В. Последовательностьвключения тиристоров для данной схемы, - 17 - 22 - 19 - 18 - 21 - 20...

Трехфазный умножитель частоты

Загрузка...

Номер патента: 1742959

Опубликовано: 23.06.1992

Авторы: Ядыкин, Фролов, Хомутов

МПК: H02M 5/16

Метки: частоты, умножитель, трехфазный

...подключения нагрузки, а анодом - к общей точке соединения одной из указанных вторичных обмоток с соответствующим основным тиристором, причем общие точки соединения линейных и фазных пар вторичных обмоток соединены между собой, образуя другой выходной вывод,На фиг. 1 приведена электрическая схема умножителя частоты в четыре раза с однофазным выходом; на фиг. 2 - диаграммы напряжений умножителя частоты.Умножитель частоты (фиг. 1) состоит из следящего трансформатора 1, на сердечниках которого расположены выходные обмотки 2 и 3 с фазными напряжениями Оао и Ооз и обмотки 4 и 5 с линейными напряжениями Овс и Осв, причем линейные напряжения имеют фазовый сдвиг по отношению к фазным на л/2. Каждая пара обмоток соединена последовательно согласно...

Демодулятор дискретных сигналов

Загрузка...

Номер патента: 1741285

Опубликовано: 15.06.1992

Авторы: Цикин, Козлов, Ядыкин, Киселев, Макаров, Ильин, Хазанкин

МПК: H04L 27/22, H04L 27/06

Метки: дискретных, сигналов, демодулятор

...сигнал с плавным изменением огибающей поступает через полосовой фильтр 1 на первый 2, второй 3 и третий 4 согласованные фильтры. Импульсный отклик первого согласованного фильтра 2 соответствует форме сигнала в случае 5 совпадения соседних информационныхсимволов, равных 1. Форма импульсного отклика фильтра 2 может быть, например, прямоугольной, Импульсный отклик второго согласованного фильтра 3 соответствует 10 форме сигнала при комбинации соседнихпередаваемых информационных символов 01. Импульсный отклик третьего согласованного фильтра 4 соответствует форме сигнала при комбинации соседних 15 передаваемых символов 10. Длительностьимпульсного отклика согласованных фильтров 2-4 равна длительности Т информационного...

Способ морской сейсморазведки

Загрузка...

Номер патента: 1700507

Опубликовано: 23.12.1991

Авторы: Ядыкин, Булавинец, Циановская

МПК: G01V 1/38

Метки: морской, сейсморазведки

...5, являющийся эжекторным насосом, нагоняется в суженной разгонной части 12, при этом давление жидкости в этойчасти поникается и создается перепад давления Л Р между осредненным давлением впограничном слое сейсмокосы 4 и в разгонной части 12 концевого тела 5.Под воздействием перепада давленияЛР возникаеттечение жидкости во внутреннем канале 7 сейсмокосы 4 в сторонуконцевого тела 5 с тем самым происходитотсасывание жидкости через эжекционныеотверстия 6 из напряженного пограничногослоя сейсмокосы, что способствует уменьшению пульсаций давления жидкости в пограничном слое в зоне отсасыванияжидкости, а следовательно, способствуетснижению уровня собственных шумов обтекания.При буксировке вблизи поверхностисейсмокосы 4 возникает...

Контактирующее устройство

Загрузка...

Номер патента: 1691977

Опубликовано: 15.11.1991

Автор: Ядыкин

МПК: H05K 1/11, H05K 1/18

Метки: контактирующее

...движения выводов контактов б друг к другу содер:киттягу 11, шарнирно скрепленную с серединой одного контактодержателя 7, другой в-:конец шарнирно соединен эксцентри.л:, 912, установленным в стойке 13, укреглен -ной в середине второо контакгодержа .л;7, Шарниры 14 соединяют корпус и контактодержатели,Предлагаемое контактное устройство 45работает следующим образом.В отверстия, переходящие в пазы гребенки 4, вставляется выводами провесяемое изделие 3. Поворачивают эксцентрик 12на 180 О, тем самым тягой 11 стягивают друг 50к другу контактодержатели 7, при этом контакты б своими контактными частями 5 воэСоставител Н,ШРедактор А,Калениченко Техред У.Ыоргентал действуют на выводы иэделия 3. В процессеконтактирования...

Наконечник светового пера для устройства ввода-вывода информации со светового экрана

Загрузка...

Номер патента: 1674188

Опубликовано: 30.08.1991

Авторы: Бабин, Ядыкин, Гладских, Васильев, Павлов, Шабаршов, Захарова, Калинин

МПК: G06K 11/06

Метки: информации, пера, ввода-вывода, устройства, светового, наконечник, экрана

...собирают узел держателя 4 световода 5, Еговставляют в корпус 1 и регулируют выборкой люфта предварительное поджатие плоской пружины 8 прокладками 13 призакрытой шторке 11, При считывании изображения наконечник упирается в световойэкран 14Наконечник светового пера работаетследующим образом,На световом экране 14 выбирают изображение вводимой или выводимой информации и к нему (к изображению) подносятконец наконечника светового пера такимобразом, чтобы световой поток от изображения попадал в отверстие 10 - вход переходной втулки и наконечника световогопера, и нажимают наконечником световогопера на экран 14. При этом ножка стакана 9переходной втулки, выступающая из входного отверстия корпуса 1, вдвигаетсявнутрь корпуса 1, продвигая всю...

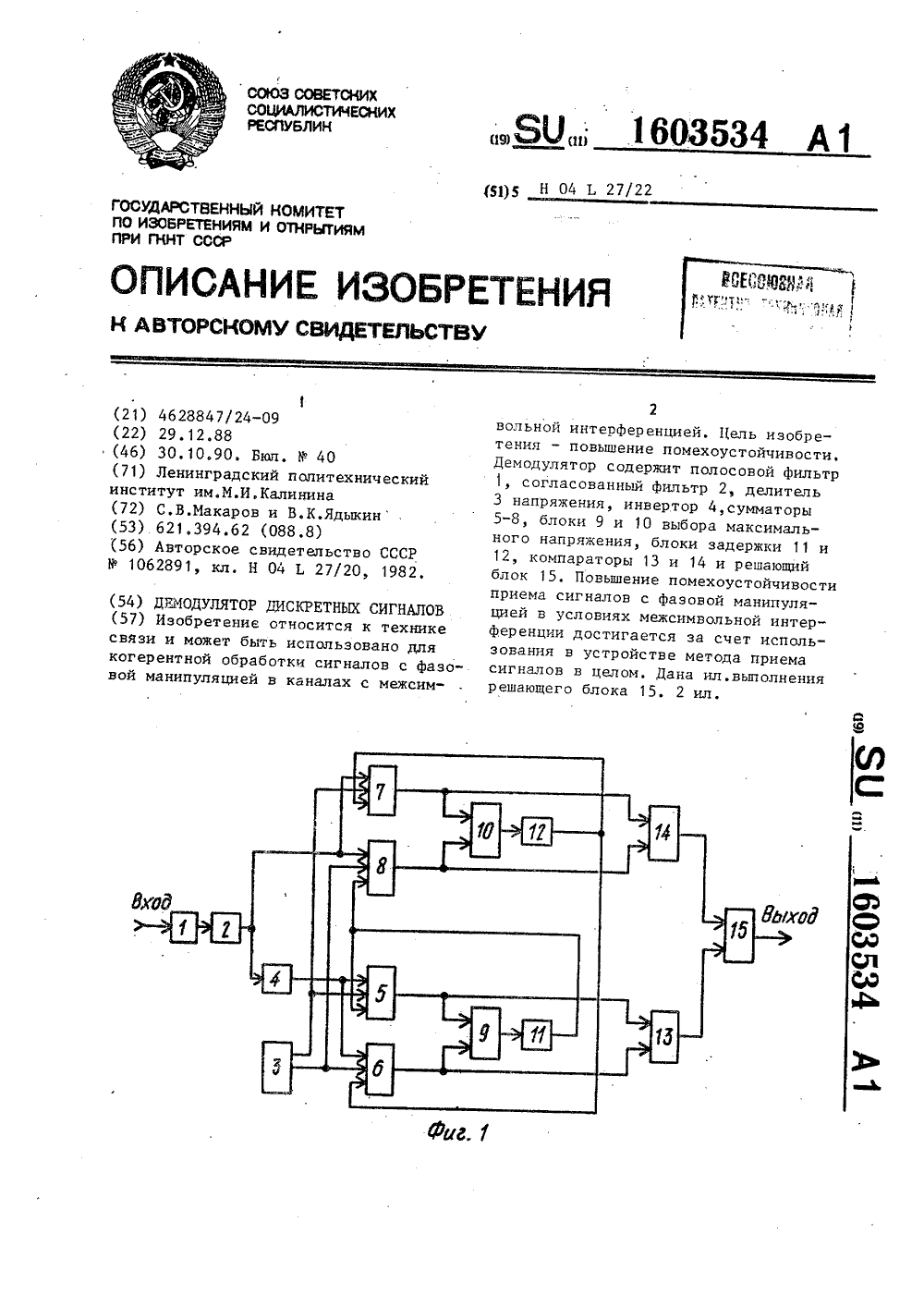

Демодулятор дискретных сигналов

Загрузка...

Номер патента: 1603534

Опубликовано: 30.10.1990

Авторы: Ядыкин, Макаров

МПК: H04L 27/22

Метки: демодулятор, дискретных, сигналов

...Ч- с)й, Й 1 (О; О), а "1" единицана выходе компаратора 13 - пареи. ) и)02 Й, 1;О). В свою очередь, ."0" ка вьжоде компаратора 14 на томже интервале времени соответствуетпаре икФормационных символовИ)й, 62 (О;1), а "1" на выходе(Ч) 4 компаратора 14 - паре й 2 д 2 1;1) . Решающий блок 15 производит последовательный анализ этих пар инФормационных символов и определяет наиболее достоверную последовательность переданных символов в соответствии с алгоритмом приема в целом. Рассмотрим два случая, В первом предпоЛагается, что на интервале времени(ц) Т; 1 Т на ныходах обоих компараторов 13 и 14 напряжения по своей полярности совпадают, т,е, имеется либо "1", что соответствует(Ч-) ситуации когда символ й ", предешествующий данному Й ,...

Устройство для взятия выборки изделий в автоматических роторных линиях

Загрузка...

Номер патента: 1583182

Опубликовано: 07.08.1990

Авторы: Ядыкин, Васенин, Золотухин, Соломин

МПК: B07C 5/06

Метки: выборки, роторных, взятия, автоматических, линиях

...накопителя 1, Срабатываетэлектромагнит 4 и ячеистый накопитель 1 перемещается наодин шаг. После этого операция повторяется до полного наполнения изделиями 10 ячеистого накопителя 1. 2 з.п. ф-лы, 2 ил. Устройство работает следующим образом.В исходном для ячеистого накопителя 1 положении носители 12 с изделиями 10 проходят мимо переталкивателя 17. Подвижное основание 2 ячеистого накопителя 1 замыкает конечный выключатель 22, тем самым осуществляя готовность электрической цепи формирователя импульсов (не показано).При формировании команды на проведение выборочной сортировки от системы управления (не показана), как только носитель 12 с изделием 10 от определенного инструментального блока достигнет места расположения переталкивателя 17,...

Адаптивная система управления

Загрузка...

Номер патента: 1553954

Опубликовано: 30.03.1990

Авторы: Попов, Заляев, Загоруйко, Пылаев, Ядыкин

МПК: G05B 13/02

Метки: адаптивная

...сдвига, 2 и+2. первых 3 О и т д ) Так б , би т.д, , аким о разом, блок идентии-входовых с мато овд ум. р , где и -порядок фикации в предлагаемой системе исобъекта управления (2 и + 2)и вто"у р , ( )и вто" пользуется для решения двух задач : арых сумматоров, (2 и + 2)и пе вых и) первых и задачи идентификации параметров линей(2 и + 2)и вторых блоков умножения ного объекта управления; определениеПричем выходы первых сумматоров каж"Э решении линейного уравнения (8).дый из и входов которых присоединен Порядок выполнения задач а и бк выходу соответствующего второго регламентируется синхронизатором 13сумматора, присоединен к выходным и блоками 10,11 и 12 переключения,клеммам блока формирования и к вход-., Во время цикла идентификации ца выхоным...

Скважинная насосная установка

Загрузка...

Номер патента: 1551826

Опубликовано: 23.03.1990

Авторы: Деревянных, Сухоруков, Ядыкин, Кремер, Коновалов

МПК: F04D 13/12, E21B 43/00

Метки: скважинная, насосная

...патрубок 14направляется к насосу 1, проходитчерез свободный канал переключателя4 потока и через него в напорныйтрубопровод 5, а затем на поверхость,Отделившиеся в гидроциклоне 1 Омеханические примеси поднимаются поконусу гидроциклона 10 вверх и выбрасываются через песковое отверстие11 в бункер 3, где происходит их оседание на дно и постепенное накопление, При заполнении бункера 3 помере необходимости производится периодическое удаление механическихпримесей, .Для этого, например, черезэлектромагнитную катушку (не показана) производится перевод переключателя 4 потока в положение, прикотором перекрывается канал в напорный трубопровод 5 и открывается канал из насоса 1 в промывочную трубку6, При этом жидкость по трубке 6 поступает...

Гидродинамическая труба

Загрузка...

Номер патента: 1537905

Опубликовано: 23.01.1990

Авторы: Горбань, Остистый, Ядыкин, Рыбко

МПК: G01M 10/00, F15B 19/00

Метки: гидродинамическая, труба

...элемента с продольной щелью.Элемент соосен с У 1. Канал 13 ограничен верхней и нижней плоскими крышками 16, 17 с отверстиями 18, 19,через которые У 3 сообщен с У 1 и че -рез гидролинию 9 - с устройством 8.Элементы выполнены в виде регулировочных обтекаемых игл, установленных на крышке 16 соосно с каждым изотверстий 18 с возможностью их перемещения вдоль оси. 1 з.п. ф-лы, 3 ил. го, элементы 6 регулирования выполнены в ниде обтекаемых регулировочных игл 20, усФановленных на нижней крышке 16 соосно с каждым из отверстий 18 с возможностью их перемещения вдоль оси. Гидродинамическая труба работает следующим образом.При включении гидронасоса 4 заполняющая объем гидродинамической трубы жидкость подается ио напорному участку 3 к системе 5...

Трехфазный умножитель частоты

Загрузка...

Номер патента: 1513587

Опубликовано: 07.10.1989

Авторы: Мустафаев, Ядыкин, Фролов

МПК: H02M 5/16

Метки: частоты, трехфазный, умножитель

...умножителя поясняет диаграмма кривых, приведенная нафиг, 3. В момент времени 11 = 0 подается управляющий импульс на тиристор Т , он открывается и по первичной обмотке начинает протекать ток.При пояснении принципа действия умножителя принято, что гашение тиристора происходит в момент равенствавыпрямленного П и синусоидального(следящего) напряжений, В действительности, из-за наличия индуктивного характера тока гашение происходит несколько позже, При 1 включается тиристор Т.В момент времени 1 - Т., в момент1- Т, и далее процесс повторяется.Угол сдвига между управляющими импульсами, подаваемыми на тиристорыТз и Т, равен/2 При необходимости выходное напряжение умножителя можно регулировать с помощью схемы управления, В данной схеме...

Инструмент для прессования многоканальных труб и профилей

Загрузка...

Номер патента: 1470387

Опубликовано: 07.04.1989

Авторы: Ядыкин, Шевакин, Павлов, Рытиков, Кошурин, Касаткин, Белов, Чувашов

МПК: B21C 25/04

Метки: труб, прессования, инструмент, многоканальных, профилей

...требуемого усилия при прошивке. Обшая игла выполнена с прямоугольным поперечным сечением. Оси крайних рабочих игл равно- удалены от боковых сторон обшей иглы. Это обеспечивает течение металла при прошивке навстречу движению инструмента в плоскостях, параллельных большей стороне прямоугольника. Так как прямоугольник поперечного сечения общей иглы является фигурой, вписанной в круг поперечного сечения контейнера, то это обусловливает уменьшение плоШади поперечного сечения иглы, что обеспечивает снижение усилия прошивки. 2 ил. где а - максимальныи размер поперечныхсечений рабочих игл в направлении, параллельном В;К - коэффициент, определяемый условиями прочности основной иглы(К=1, , 1,5);Л - расстояние между осями 1-й и1+1-й игл,и - число...

Способ контроля изделий в роторной линии

Загрузка...

Номер патента: 1460585

Опубликовано: 23.02.1989

Авторы: Клусов, Золотухин, Ядыкин

МПК: G01B 5/00

Метки: роторной, линии

...изделия последовательность действий аналогична, но бинарные результаты измерений эано 31 0 0 О, 0 1 41 0 0 0 0 0 51 0 0 0 0 О 61 0 1 1 1 1 Суммируем бинарные результатыконтроля построчно и получаем ка настраивается в соответствии с формулой на величину4и т.д. Замеряют на контрольном роторе параметры 7 И=5, 6=30 изделий и бинарные результаты измерений заносят в матрицу размером 65, отражающую.процесс взаимодействия между позициями роторов Р и Р . Прй этом значение единицы присваивается результату измерений, вышедшему из соответствующего поля допуска, и нуля в противном случае. Элемент матрицы в ниде номера соответствует поряпковому номеру взаимодействия соответствующих позиций при условии, что первое взаимодействие - это...

Устройство для формирования остатка по произвольному модулю от числа

Загрузка...

Номер патента: 1451698

Опубликовано: 15.01.1989

Автор: Ядыкин

МПК: G06F 11/08

Метки: формирования, произвольному, остатка, числа, модулю

...состояний от Р; до 1, затем при кратковременном нулевом состоянии заносится Р; и т.д. (см.фиг,2).1Вычитание в счетчиках 1 и 2 выполняется до тех пор, пока не обнулится содержимое первого счетчика 1, Обнуление счетчика 1 происходит, когда количество поступивших импульсов с выхода генератора 5 становится численно равным числу А, записанному в счетчике 1 в двоичном коде. При этом на выходе 15 переполнения счетчика 1 возникает нулевой потенциал,. который поступает на нулевой вход триггера 4, закрывает элемент И 6, и тактовая последовательность перестает поступать на вычитающие входы счетчиков 1 и 2, Одновременно фронт О/1 на инверсном выходе триггера 4 поступает на элемент 7 задержки, на выходе которого через время Сзад,т у требуемое...

Устройство для измерения скорости движения моделей

Загрузка...

Номер патента: 1448282

Опубликовано: 30.12.1988

Автор: Ядыкин

МПК: G01P 3/64

Метки: моделей, движения, скорости

...который обнуляетсодержимое счетчика 5, измерителя 7времени и регистра 8, а также уста"навливает Формирователи 2, генератор 6 и триггер Э в начальное сос",тояние,При пересечении моделью плоскостипервого датчика 1 а к первому Формирователю 2 вырабатывается импульсзаданной длительности, который посту"пает йа первый вход 22 триггера 3,устанавливая его в единичное состоя"ние, и на вход 27 запуска ждущего генератора 6 импульсов, инициируя вы"работку на его выходе тактовые импульсы (ТИ) с периодом Кйтв, которые поступают на счетный вход цифрового измерителя 7, Одновременноизменение состояния триггера 3 поФронту О/1 сигнала на его прямом выходе заносится значение цифрового45измерителя 7 в регистр 8 (значениеО.О для первого датчика 1...

Устройство для фотографирования высокоскоростных моделей

Загрузка...

Номер патента: 1429083

Опубликовано: 07.10.1988

Авторы: Рыбкин, Ядыкин

МПК: G03B 15/16

Метки: высокоскоростных, моделей, фотографирования

...источника 5, выражают измеренное г.,дА вединицах Т, (периода тактовых импульсов) и в двоичном коде устанавливаютна клавишном регистре 6, При подачеимпульса по шине 17 начальной установки в преобразователь 7 и триггер8 записывается код Т А в обратномкоде, т,е. -Т д .25 Затем, после регистрации моделидатчиком 1 в преобразователе 7, дополненном триггером 8, вычисляетсязначение -1, т.е, определяется величина - -сд . При этом на вход22 обратного счета поступают импульсыс инверсного выхода триггера 8. Далее, после регистрации модели датчиком 2 только в преобразователе 7 осуШествляется прямой счет импульсов,т,е, вычисление 2 г . 1 моменту пересечения моделью датчика 3 в преобразователе будет сформирован код, равный е= -с-е ь +2 , .После...

Запоминающее устройство с самоконтролем

Загрузка...

Номер патента: 1424060

Опубликовано: 15.09.1988

Авторы: Завьялов, Ядыкин

МПК: G11C 29/00

Метки: самоконтролем, запоминающее

...появляется инверсное значение с дешифратора 5 кода выборки рабочего сегмента 2 внутри накопителя 1. По этому коду сегмент 2, который бып выбран и при считывании из которого была обнаружена ошибка, становится невыбранным и на его информационных выходах появляются сигналы "О", а остальные рабочие сегменты 2 становятся выб- раиными. Одновременно с этим становитн ся выбранным и сегмент 2 суммы, Считанная информация иэ всех выбранкФ ных рабочих сегментов и сегмента 2 сумма поступает на входы блоков 7 контроля четности, которые производят восстановление информации, хранящейся в отказавшем сегменте, так+как в сегменте 2 суммы хранится результат поразрядного суммирования по модулю два информации из всех рабочих сегментов. Через время йсчи"...

Устройство для последовательного фотографирования движущейся модели

Загрузка...

Номер патента: 1415216

Опубликовано: 07.08.1988

Автор: Ядыкин

МПК: G03B 15/16

Метки: фотографирования, модели, последовательного, движущейся

...на схему 9 сравнения.В состав всех фотоаппаратов 4 -4 введены затворы, которые дозволяют исключить засветку пленки при срабатывании соседних источников излучения. Управление открытием (1+1)-го затвора по входу 51+ и закрытием 1-го затвора по входу 52 осуществляется по заднему фронту импульсов с выходов дешифратора 16, а управление затвором 54 д-го импульсного источника 5 - по передним фронтам, При этом учитывается, что время задержки открытия и закрытия затноров фотоаппаратов больше времени срабатывания затворов импульсных источников излучения.Перед началом эксперимента на шине 22 устанавливается режим "Измерение", т.е. стековая память 12 находится н режиме считывания, и подается импульс 5 10 15 20 25 30 35 40 45 50 55 по шине 19...

Устройство для фотографирования быстродвижущихся моделей

Загрузка...

Номер патента: 1390594

Опубликовано: 23.04.1988

Автор: Ядыкин

МПК: G03B 15/16

Метки: моделей, быстродвижущихся, фотографирования

...19происходит через время д= г-- С+ 4 ДПеред началом эксперимента пдиподаче импульса по входу 12 пачапьнойустановки производится записьна реверсивный счетчик 7 двоичногокода С д заданного на клавишном регистре 6 и установка в нулевое состояние реверсивных времяимпульсныхпреобразователеи 8 и 9.При пересечении моделью плоскостидатчика 3 к реверсивному счетчикуи реверсивному времяимпульсному преобразователю 9 по входам 14 и 16прямого преобразования поступает импульс, инициирующий прямое преобразование так, что тактовые импульсы спериодом Т поступают на входы прямого счета,При пересечении моделью плоскос 40ти датчика 1 к реверсивному счетчику 7 и реверсивному времяимпульсномупреобразователю 9 по входам 17 и 19обратного преобразования...

Полосно-пропускающий фильтр

Загрузка...

Номер патента: 1376139

Опубликовано: 23.02.1988

Авторы: Ядыкин, Афромеев, Яшин

МПК: H01P 1/20

Метки: фильтр, полосно-пропускающий

...металлаческие пластины 10, расположенныепо .обе стороны токонесущего проводника 7 и установленные с возможностью таллич.пластины, расположенные пообе стороны токонесущего проводника7, Благодаря заземляющим металлич.пластинам, а также металлич; пласти-.нам обеспечивается упрощение настройки фильтра на миним. отражений. 1 з.п.ф-лы, 3 ил. перемещения относительно него в направлении, параллельном плоскости диэлектрической подложки 3, другая сторона диэлектрической подложки З,кроме областей, перекрываемых заземляющими металлическими пластинами 9, покрыта слоем металлизации 11. Полосно-пропускающий фильтр работает следующим образом.В полосе пропускания СВЧ-сигнал проходит от входной к выходной линии 6 через цилиндрические возбуждающие...

Устройство для отображения информации

Загрузка...

Номер патента: 1374274

Опубликовано: 15.02.1988

Авторы: Калинин, Ядыкин, Кузьмин, Васильев, Шабаршов, Гладских

МПК: G09G 3/20

Метки: информации, отображения

...элемента И 11, на третьем входе которого присутствует сигнал с выхода трйггера 12, на выходе 13 элемента.И 11 появляется сигнал прерывания, который поступает на вход триггера 12, который перебрасывается в другое состояние. Изменившийся сигнал с выхода триггера 12 запирает элемент И 11. Сигнал с выхода 14 триггера 12 поступает на управляющий вход 1550 блока 3 управления и управляющий выход 16 устройства. По сигналу с выхода 13 прекращается засветка индикаторов 5 и производится считывание55 состояния регистра 17. По сигналу с выхода 13, поступающему на управляющий вход регистра 17, на информацион" ные выходы 18 пульта, подключенные к выходам регистра 17, подается информация с входов регистра 17, соединенных с выходами счетчика 2, т.е.в...

Устройство для фотографирования равномерно перемещающихся моделей

Загрузка...

Номер патента: 1363123

Опубликовано: 30.12.1987

Автор: Ядыкин

МПК: G03B 15/16

Метки: перемещающихся, фотографирования, моделей, равномерно

...Т и в двоичном коде устанавливают най клавишных регистрах 7- 7 . Выработка управляющих импульсов на запуск импульсных источников излучения 4 - 4 по входам 26 происходит через время 1 .относительно моментаЗОП 1пересечения моделью второго датчика (для 1=1) или предыдущего сечения исследования (для 12);С =- (С -- ): 1(. -- Ь)1,а .юпЗС 1ОУ ооИмпульсы на управление затворами источников 4 - 4 вырабатываютсяпоследовательно по входам 27 в моменты времени С; относительно предыдущего сечения при обнулении преобразователя 6 и выработке импульса по выходу 20: 3123 1:с =+ с =с = 1 с 1аД 1 ап 1О ааУчитывая возможность засветки5пленки при срабатывании соседних источников излучения, в состав фотоаппаратов введены затворы, которыепоследовательно...

Установка для сжигания отходов

Загрузка...

Номер патента: 1359568

Опубликовано: 15.12.1987

Авторы: Регишевская, Довженко, Ядыкин, Ермак

МПК: F23G 5/00

Метки: сжигания, отходов

...конвейером 10, металлическая лента 11 которого выполнена с плоскими скребками 12. Скребки направлены под прямым углом к плоскости ленты и их высота составляет 0,3-0,5 фронтальной глубины приемного бункера.Установка работает следующим образом.Промышленные отходы из приемного бункера 5 поступают в шахту 4, образованную загрузочным конвейером 10 и зажимающей решеткой 3, Горение отходов происходит в зажатом слое на зажимающей решетке 3. Часть отходов, выпавшая из зажатого слоя через отверстия между трубами зажимающей решетки, догорает на цепной колосниковой решетке 2. Воздух для горения подают на зажатый слой и под цепную колосниковую решетку 2, Воздух, поступающий через воздушный коллектор 6 с соплами 7, направленными под углом 60-70 ,...

Устройство для отображения информации

Загрузка...

Номер патента: 1339629

Опубликовано: 23.09.1987

Авторы: Васильев, Ядыкин, Шабаршов

МПК: G09G 3/20

Метки: отображения, информации

...матричного индикатора 7 . На первом столбце второго матричного индикатора 7 воспроизводится предназна 2ченная для него информация.Таким образом, с приходом очередного сигнала на вход счетчика 1 информация для первого столбца очередного матричного индикатора 7 подается на шину 9 и воспроизводится на первом столбце очередногс матричного индикатора 7. После выдачи информации для первого столбца последнего матричного индикатора 7 с приходом очередного сигнала на вход счетчика 1 на шину 9 поступает информация для второго столбца первогс матричного индикатора 7, а так как число, до которого считает счетчик 1, соответствует числу матричных индикаторов 7, то на входе первого счетчика блока 5 счетчиков и управляющем входе первого регистра блока 3...

Устройство для фотографирования равномерно ускоренных моделей

Загрузка...

Номер патента: 1324003

Опубликовано: 15.07.1987

Автор: Ядыкин

МПК: G03B 15/16

Метки: ускоренных, фотографирования, моделей, равномерно

...счетчика 14 адреса.При пересечении моделью плоскости первого 1 датчика в реверсивныйпреобразователь б по входу 22 прямого преобразования поступает импульс,инициирующий прямое преобразованиетаким образом, что тактовые импульсы с периодом Т поступают на входпрямого счета. Одновременно импульсот датчика 1 поступает через элементИЛИ 18 на вход 41 обращения к ЗУ 11,по которому происходит считывание(А, для источника 5 р и это значе(ние устанавливается на разрядных выходах ЗУ и подается на схему 13 сравнения.При пересечении моделью плоскости датчика 2 к реверсивному преобразователю 6 по входу 24 поступает им.пульс, инициирующий обратное преобразование. К этому моменту в преобразователе 6 сформирован двоичныйкод, характеризующий время :ь...
