Вороной

Устройство для контроля вращения вала

Загрузка...

Номер патента: 1809391

Опубликовано: 15.04.1993

Авторы: Вороной, Демский

МПК: G01P 13/00, G08B 21/00

Метки: вращения, вала

...помещениях в виде вибрации и шумов от работающих механизмов, гасятся звукопоглощающим основанием 10.Устройство работает следующимПри вращении контролируемого вала 2 магнитное поле разноименных полюсов постоянного магнита 3 дважды за один оборот вала поочередно взаимодействует с ферромагнитными частицами 4 игольчатой формы, помещенными в стакан 5, перемагничивая ферромагнитные частицы 4, которые в свою очередь при повороте взаимодействуют с мембраной 6 и между собой, создавая при этом акустический шум в виде непрерывных щелчков. Производимый таким образом шум воспринимается преобразователем, 7, прикрепленным к мембране 6, в качестве которого используется, например, микрофон. При колебаниимембраны 6 в магнитной системе...

Способ изготовления датчика влажности

Загрузка...

Номер патента: 1806363

Опубликовано: 30.03.1993

Автор: Вороной

МПК: G01N 27/02

Метки: влажности, датчика

...смесью насыщенного солевого раствора с добавкой карбоксилметил-целлюлозы, отжимают, сушат до содержания 6-10% влаги, измельчают до однородной массы и формируют изделие вместе с выводными проводниками в пресс-форме усилием 200-250 кг/см, а затем сушат до постоянного веса и покрывают водным раствором карбоксилметилцеллюлозы до образования сплошной пленки и затем сушат изделие при температуре 120-150 С, а в качестве волокнистого материала используют отходы триацетата целлюлозы. ГОТОВЛЕНИЯ ДАТЧИКА е: область электротехниприборостроение. Сущия: волокнистую массу асыщенном солевом рас- карбоксилметилцеллюлошат и прессуют вместе с деленным давлением в м готовое изделие покрыенкой от проникновения утрь датчика.1806363 Ф ормула и зоб рете н...

Транспортер-отвал

Загрузка...

Номер патента: 1794390

Опубликовано: 15.02.1993

Авторы: Кравец, Вороной

МПК: A01D 84/00

Метки: транспортер-отвал

...винтовыми прутковыми направляющими, размещенными под .транспортерами, при этом прутки закрепле-, ны между транспортерами,.непрерывно перемещается, укладываясь на поверхность земли с разворотом на 180 по принципу отвала,1794390 Нэ фиг. 1 изображена принципиальная схема рабочих органов устройства; на фиг.2 - вид А - А на фиг. 1.Транспортер-отвал содержит подборщик, состоящий из необходимого числа раздельных горизонтальных транспортеров 2, ведущего барабана 1, ведомых барабанов по каждому транспортеру 4, направляющего винтообразного аппарата, выполненного из прутков 3. собран на общей несущей раме, может приводиться в движение при помощи трактора вдоль центральной продольной оси валка.Транспортер-отвал работает следующим...

Оборачиватель валков массы растительного происхождения

Загрузка...

Номер патента: 1790862

Опубликовано: 30.01.1993

Авторы: Кравец, Вороной

МПК: A01D 84/00

Метки: происхождения, растительного, оборачиватель, валков, массы

...и выполнен в видеотдельнь 1 х продольных спирально изогнутых элементов с образованием по длине 5трехзэходного канала, равного шагу спиральной поверхности, конец шнека со стороны входного окна выполнендвухзаходным йэдлине одного шага, шагшнека выполнен увеличивающимся в сторону выходногоокна,Валок, поднятый транспортером-подборщиком; перемещается, распределяясьпо лентам транспортера движущимся к ведомым барабанам; расположенным студенчато, образуя Ч-образный профиль полотнатранспортера в целом, подается в приемноеокно инвертора, где взаимодействуя с направляющими коробчато-винтового каналаи вращающимся шнеком разворачивается 20на 180 ложась после выходного окна наповерхность земли вЛ-образный профиль.На фиг. 1 изображена...

Устройство для контроля вращения валов

Загрузка...

Номер патента: 1789997

Опубликовано: 23.01.1993

Авторы: Демский, Вороной

МПК: G08B 21/00

Метки: вращения, валов

...что преобразователь вращения в акустический сигнал выполнен в аиде постоянного магни- в та со средствами его крепления на валу и емкости из немагнитного материала, заполненной ферромагнитными частицами, на- ф пример, игольчатой формы, при этом 0 емкость размещена напротив магнита, э 0 пьезоэлемент находится в акустическом 0 контакте с этой емкостью. 4На чертеже приведена схема устройства для контроля вращения валов,Устройство включае 1 корпус 1, в который входит конец контролируемого вала 2,аавй на торце которого закреплен постоянный магнит 3. На некотором расстоянии от магнита, в поле действия его магнитных сил, неподвижно размещена емкость 4, выпол-ненная из немагнитного материала, и заполнена ферромагнитными частицами 5 игольчатой...

Сигнализатор уровня жидкости

Загрузка...

Номер патента: 1779944

Опубликовано: 07.12.1992

Автор: Вороной

МПК: G01F 23/30

Метки: сигнализатор, уровня, жидкости

...плавучестью, причем наружный стержень выполнен с увеличением диаметра от его конца с грузом к основанию,На фиг. 1-3 представлен сигнализатор.Сигнализатор включает упругий стержень 1, выполненный по своей длине с эксцентричным каналом. В канал помещен второй упругцй стержень 2, один конец 3 которого жестко закреплен в канале с первым упругим стержнем, а второй его конец 4 оставлен свободным свозможностью взаимодействия с головкой исполнительного элемента 5. Своим основанием упругий стержень 1 жестко закреплен в корпусе сиг нализатора 6, прикрепленном к стенке емкости 7, а его второй конец, снабженный грузом 8, при уровне жидкости ниже контролируемой отметки свободно провисает в емкости, сгибая при этом упругий стержень.Сигнализатор...

Установка для сбора с поверхности жидкости не смешивающегося с ней вещества в виде тонкой пленки на ее поверхности

Загрузка...

Номер патента: 1770521

Опубликовано: 23.10.1992

Автор: Вороной

МПК: E02B 15/04

Метки: ней, вещества, виде, жидкости, поверхности, тонкой, пленки, сбора, смешивающегося

...и установлен на направляющих 7 меньшим основанием вниз с возможностью продольного перемещения, На поплавке размещена кольцевая емкость 8, соединенная эластичными отводами 9 с магистральным трубопроводом 10. Установка имеет завихритель, включающий вал 11, крыльчатку 12 и привод 13. Масса поплавка с емкостью подбирается с помощью дополнительных грузов(на чертеже не показаны) так, чтобы поплавок в собираемом веществе 14 тонул, а в жидкости 15 плавал,Работает установка следующим образом.При вращении завихрителя, включающего привод 13, вал 11 и крыльчатку 12, в жидкости 15 см,фиг.2) образуется воронка. При этом поплавок 6 с кольцевой емкостью 8 по направляющим 7 переместится вниз воронки до соприкосновения с жидкостью. Пленка нерастворимого...

Пробоотборник

Загрузка...

Номер патента: 1767385

Опубликовано: 07.10.1992

Автор: Вороной

МПК: G01N 1/20

Метки: пробоотборник

...2, который с целью удобства освобождения пробы выполнен сплошным и соединен со штоком 3, а шток помещен в направляющую 4, прикрепленную к корпусу устройства;Пробоотборная камера 5 выполнена в виде цилиндрической пружины и снабжена защитным кожухом 6, выполненным в виде рукава из мягкого материала, который в исходном для работы положении скатан в кольцевой жгут и установлен у верхнего торца пробоотборной камеры с ее внешней стороны.Работает пробоотборник следующим образом,После погружения одной рукой удержи вают пробоотборник за ручку, а второй пе ремещают шток 3, помещенный1767385 Составитель В.Воронойедактор С,Кулакова Техред М,Моргентал Корректор О,К) кая Заказ 3543 Тираж Подписное ВНИИПИ Государственного комитета по...

Прибор для демонстрации закона гука при кручении

Загрузка...

Номер патента: 1748002

Опубликовано: 15.07.1992

Автор: Вороной

МПК: G01N 3/22

Метки: кручении, демонстрации, прибор, закона, гука

...линий,Прибор содержит жестко закрепленныйодним концом на станине 1 опытный образец 2, второй конец которого соединен сфланцем 3, который выполнен за одно целое с жестким стержнем 4, проходящим через полость образца 2, Стержень 4центрируется в направляющей втулке флан. ца 5; Прибор установлен на основании б, эстержень 4 служит для передачи крутящегомомента от рь 1 чага 7 к образцу 2, Крутящиймомент Мсоздается усилием руки проводящего опь 1 т, приложенной к рукоятке рычага 7.Поворот рычага 7 ограничивается упорами 8, Для отсчета величин М и корво фланце 5 вмонтирован циферблат 9 снанесением шкал для измерения М (Н.м) р5 (о), Положением стрелки 10, установленнойна жестком стержне 4, отсчитываются одно-.временно оба параметра М и...

Устройство защиты электрической машины от увлажнения

Загрузка...

Номер патента: 1744764

Опубликовано: 30.06.1992

Автор: Вороной

МПК: H02K 11/00

Метки: электрической, защиты, увлажнения

...на фиг. 2 - конструкция датчика влажности.Предлагаемое устройство включает датчик 1 влажности, размещенный в свободном пространстве под обмоткой 2 статора 3 электрической машины, Датчик влажности (см,фиг,2) выполнен в виде проводников 4 и 5, изготовленных из высокоомного материала, например нихрома, причем конец 6 проводника 5 намотан по наружной стороне пористой прокладки 7, а конец 8 проводника 4 помещен по центру внутри пористой прокладки,Противоположные концы проводников помещены в термостойкую изоляцию, например в силиконовые трубки, и подключены к выводным шпилькам 9 клеммной коробки электрической машины.Пористая прокладка выполнена из волокнистого негорючего материала, например асбеста, стеклоткани и т.пи пропитана веществом,...

Распылитель

Загрузка...

Номер патента: 1736619

Опубликовано: 30.05.1992

Автор: Вороной

МПК: B05B 1/26

Метки: распылитель

...размещенного вкапиллярной трубке, а корпус выполнен изматериала, не смачиваемого жидкостью.На чертеже представлен распылитель,разрез,Распылитель содержит корпус 1 с вы-.ходным соплом 2 и средство для герметизации выходного сопла, которое выполнено ввиде резервуара 3 с вязкой жидкостью, связанной с ним и расположенной соосно выходному соплу 2 капиллярной трубки 4 дляподачи вязкой жидкости к выходному соплу2, и клапана в виде шарика 5, размещенногов расширенной части 6 капиллярной трубки4 с воэможностью взаимодействия с верхним 7 и нижним 8 сужениями части 6 капиллярной трубки 4. Корпус 1 выполнен изматериала, не смачиваемого вязкой жидко стью (фторопласт), и установлен с возможностью перемещения на полом сердечнике9, связанном с...

Электрическая машина

Загрузка...

Номер патента: 1705965

Опубликовано: 15.01.1992

Автор: Вороной

МПК: H02K 5/22, H02K 11/00

Метки: электрическая

...машину в напряженном состояниипутем эавинчивания крепежных гаек 7на выводных шпильках электрическоймашины,Электрическая машина работаетследующим образом,При нормальном (не аварийном состоянии) электрической машины ее работа не отличается от работы известных электрических машин,При аварийных состояниях, повлекших за собой ее нагрев, напримерповышение нагрузки, заклиниванияподшипника, обрыв Фазы и т.п повы 05965 5 1 О 15 20 25 30 35 40 45 50 шается температура обмоток 3, которая передается затем всем другимэлементам электрической машины, включая выводные шпильки 2, укрепленныев диэлектрической панельке 1,При дальнейшем повышении температуры, близкой к точке плавлениялегкоплавкого материала б, части 4 и5 металлической перемычки под...

Разборный мост

Загрузка...

Номер патента: 1698343

Опубликовано: 15.12.1991

Авторы: Михайлов, Попов, Келпш, Гнутов, Меркулов, Шевцов, Осипов, Вороной, Лебедев, Кузнецов

МПК: E01D 15/12

Метки: мост, разборный

...38 с продольными пазами 39, через которые пропущены направляющие болты 40 с буртиками, ввинченные в бонки 41 лежня, при этом ползуны 38 могут плоскопараллельно перемещаться на длинупазов 39 по платикам 42, приваренным кнастилу лежня. На концах ползунов 38 установлены стаканы 43 с винтовыми стопорами44 и воротками 45 для их вращения. Б рабачем положении винтовые стопоры 44 вхо.,ят 5в гнезда, имеащиеся на платиках 42, приэтом опорные части обоих береговых, ежней являются неподвижными. После установки моста на преграду и расстопорениползунов шкворневых балок на одном из 10береговых лежней его опорная часть превращается в подвижную, при этом обеспечивется возможность поворота ипродольного перемещения опорных узловбалок при...

Устройство для контроля вращения вала

Загрузка...

Номер патента: 1691758

Опубликовано: 15.11.1991

Автор: Вороной

МПК: G01P 13/00

Метки: вала, вращения

...2, например фреоновым маслом, в которой находится ферромагнитный шарик 3, и статор, выполненный в виде трансформатора с разомкну 3(57) Изоаретение отнию и предназначания вала, преиму роизводственное обье,50-летия СССР вала шнекового пресса, Цель повышение надежности пр остановом приводного ва пресса, В устройстве, включа магнитный преобразователь статор, снабженный источни го поля, ротор с магнитным ш сигнализации, ротор предс цилиндрическую камеру, ча ненную вязкой жидкостью. П выполнен в виде ферромагн размещенного в вязкой жидк выполнен в виде трансформ мкнутым магнитопроводом, рого расположена часть ци камеры с шунтом. 2 ил,изооретения - и контроле за ла шнекового ющем электоа, содержащий ком магнитно- унтом и сх-му тавляет сооан...

Электрическая машина

Загрузка...

Номер патента: 1683134

Опубликовано: 07.10.1991

Автор: Вороной

МПК: H01H 85/06, H02K 11/00, H02H 5/04 ...

Метки: электрическая

...машина работает следующим образом,При аварийных ситуациях электрической машины, например, при перегрузке, выходе из строя подшипников, заклинивании, обрыве одной из фаз, ухудшении вентиляции и т.п., вызвавшей нагрев обмотки 2, возможен нагрев до такой же температуры и размещенного вблизи обмотки 2 блока 3 тепловой защиты,При дальнейшем повышении температуры и достижении заданной точки плавления легкоплавкого припоя соединенные им концы 10 упругих токопроводящих элементов 7-9 под действием упругих сил материала мгновенно размыкаются, таким образом обмотка 2 электрической машины, соединенная в "звезду" оказывается разомкнутой, что равнозначно отсоединению концов от питающей сети.Гашение дуги, возникающий в момент размыкания концов 10...

Устройство для автоматического управления ацетилятором непрерывного действия

Загрузка...

Номер патента: 1665347

Опубликовано: 23.07.1991

Авторы: Демский, Вороной

МПК: C08B 3/06, G05D 27/00

Метки: непрерывного, действия, ацетилятором

...2. Величина средней скорости и соответствующая ей температура жидкости устанавливаются технологическим регламентом на основе лабораторных анализов готовой продукции. В блоке управления эта скорость задается в виде опорного напряжения Оо блоком 13 и поступает на один из входов компаратора 12,Включают электродвигатель 7, который через редуктор 8 вращает эксцентриковый кулачок 6, поднимает кулису 5, собачка 4 входит под собственным весом в зацепление с храповым колесом 3, перемещая непрерывную перфорированную ленту 2 с продуктом.При обратном. ходе кулисы 5 непрерывная перфорированная лента 2 остается неподвижной, а собачка 4 выходит из зацепления с храповым колесом 3, взаимодействуя при этом с датчиком 9 скорости перемещения, так как при...

Устройство для отбора проб волокнистых материалов

Загрузка...

Номер патента: 1656378

Опубликовано: 15.06.1991

Авторы: Вороной, Лисица, Гуренкова

МПК: G01N 1/02

Метки: отбора, волокнистых, проб

...захватывающиеколки 10 размещены в полости рабочей части 2 цилиндрического корпуса. Прилагаяусилия на ручку 13, устройство погружают вкипу волокнистого материала и до упораперемещают шток 3 с помощью нажимногонаконечника 14,При этом перемещающийся шток по пути. своего следования в полости цилиндрического корпуса с помощью верхнего упора5 переместит плавающую втулку 4 в нижнее(по чертежу) положение. При этом укрепленные на ней отсекающие элементы 7 покинутконусную часть полости цилиндрическогокорпуса, заглубятся в массу волокнистогоматериала, образуя при этом пробоотборную камеру ч виде усеченного конуса, ориентированного большим основанием всторону отбираемой пробы 12.При этом, одновременно переместитсяжестко связанный со штоком...

Устройство для отбора проб жидкости

Загрузка...

Номер патента: 1629783

Опубликовано: 23.02.1991

Автор: Вороной

МПК: G01N 1/10

Метки: проб, жидкости, отбора

...6 перфорированного кожуха динамическим напором среды и остаются в таком положении до окончания всего пути подьема, практически не влияя на дальнейшую работу устройства.Поднятое из емкости устройство освобождают от отобранной пробы пу 55 тем поворота лопас.тей в первоначальное положение, при этом пробоотборная камера растягивается, образуя зазоры между витками, и проба сливается в заранее приготовленную посуду, а устройство с прижатыми к корпусу лопастями 9 и 10 готово к погружению для взятия очередной пробы.Перфорированный разъемный кожух выполняет две функции: задерживает крупные взвешенные в жидкости частицы, которые могут попасть под витки пробоотборной камеры в момент отбора пробы и она затем не закроется с должной герметичностью,...

Электрическая машина

Загрузка...

Номер патента: 1628143

Опубликовано: 15.02.1991

Автор: Вороной

МПК: H02K 11/00

Метки: электрическая

...выполнено сверление 13, кудапомещен конец 3 обмотки стдтора и припаяц легкоплавким припоем, 1 дшенидуги при срабатывании тепловой защими 4, размещенными в клеммцй коробке 5. Каждая, или по меньшеи мере, двевыводные шпильки 4 снабжены тепловой эащитои с элементом сцгцдли включающим корпус 6 со счо лом 7, В сквозном канале 7 подпружиненный пружиной 8 с со штоком 1 О. Конец шт 1 д 1 жен информационной меткой 1 щенной в ярко-красный цвс т) .9 зафиксирован в подпружпце.)лектричесхдя машина работает следующим обрдэом. 5В рдбочем состоянии электрической .яшины шток 1 О, прикрепленный к стержню 9, ндхолится в крайнем левом по чертежу положении и зафиксирован н сквозном канале 7 корпуса 10 б выводной шпильки 4 легкоплавким припоем 12. При этом...

Способ возведения основания дорожных одежд

Загрузка...

Номер патента: 1622482

Опубликовано: 23.01.1991

Авторы: Вороной, Ермолаев, Фидловский, Славуцкий, Феднер

МПК: E01C 3/04

Метки: возведения, одежд, основания, дорожных

...машины определяли экспериментально в зависимости от требуемого расхода ЦВС на единицу площади основания.Первый розлив ЦВС производят краевой полосой 3, начиная с левого, затем с правого края от основания параллельно продольной оси дороги на величину, соответствующую длине захватки, Длина захватки зависит от производительности ведущей машины СББи составляет ориентировочно 300-400 м, Последующий розлив вяжущего осуществляют полосами 4 под углом 45 к продольной оси, начиная от левой укрепленной полосы основания по челночной схеме до соединения с правой. На некотором расстоянии от предыдущей укрепленной полосы устраивается следующая справа налево и т.д. Затем та же последовательность розлива повторяется, и ричем укрепленные полосы...

Вращающийся ороситель

Загрузка...

Номер патента: 1611416

Опубликовано: 07.12.1990

Авторы: Вороной, Еременко

МПК: B01D 53/18

Метки: вращающийся, ороситель

...сить надежность и рав шения, Вращаюцийся ор ет распределитель жцд бы с прямоугольной це лопатками, соединены виде труолненной го вит а Привод е двух пл е нных оторых оковыеЛЕС ЖИДКО СТтэ КОТ 01)с 51 э ЦОС Ч(с) СД О 3 (К ПОЗТЦЯЯ ГОЛО СТИ СЕ(ЦИЙ 7 13Я Ц Х К;) о Ссмецдя т сзм самым центр т 511. сти по БО")ГЕ С Ними ПО БОДЧИ 13 ДС.ТС 51 и Р(1 СП)ЕЕпитень 1 жидкос.ти, Одноьремецнс с врд"щецием и поочгредппм запо,Негпем по- ЛОСТЕЙ ЧЕРЕЗ КДНБЛЫ Я, 1 иК;:ЦЕт:ГЫЕ В ступи ах всдяцых колес., жидкос" ь, О перемещается в пол(сть 9 распредели"теля кидкост 1 и спивается через прямоугольнуо щель 2 в том участке ше:и) который в данный момент скажется Б самом я(1 зу распределителя, Причем принепрерывном вращении распределителя Утс)СТОК ЩЕЛИ СПИ БД ЖИСЛ С...

Горизонтальный шнековый пресс

Загрузка...

Номер патента: 1609708

Опубликовано: 30.11.1990

Автор: Вороной

МПК: B30B 9/18

Метки: горизонтальный, шнековый, пресс

...4, размещенным на валу через который пропущен один конец шта ги 5.Прн этом материал уплотняется, образуя у подпорного клапана пробку, жидкость при этом отводится через перфорации 9, выполненные в нижней части корпуса, а пробка все более уп ютняясь, образует надежную герметизацию аппаратов один от другого и при этом, преодолевая сопротивление пружины 7, увеличивает тем самым проходное сечение щели для своего прохода по образующей между корпусом и подпорным клапаном.Наличие телескопически сопряженного вала, составленного из полого вала и штанги, на которой жестко закреплен подпорный клапан, выгодно отличается тем, что при изменении проходного сечения щели от действия герметизирующей пробки выдвигается штанга 5 с жестко закрепленным на...

Электрическая машина

Загрузка...

Номер патента: 1607051

Опубликовано: 15.11.1990

Автор: Вороной

МПК: H02H 5/04, H01H 85/06, H02H 7/085 ...

Метки: электрическая

...для обеспечения тепловой защиты электрической машины от перегрева ее обмотки необходимо разместить в корпусе машины не менее двух дополнительных узлов 3 тепловой защиты.Электрическая машина работает следующим образом.При нормальном состоянии (не аварийном) электрической машины ее работа не отличается от работы известных электрических машин.При аварийных ситуациях электрической машины, например при перегрузке, выходе из строя подшипников, заклинивании, обрыве одной из фаз, ухудшении вентиляции и т,п., происходит нагрев обмотки 2 и размещенного вблизи обмотки 2 дополнительного узла 3 тепловой защиты,При дальнейшем повышении температуры и достижении заданной точки плавления легкоплавкого припоя соединенные им концы 8.упругих...

Устройство контроля смазки подшипника

Загрузка...

Номер патента: 1562725

Опубликовано: 07.05.1990

Авторы: Вороной, Демский

МПК: G01M 13/04

Метки: смазки, подшипника

...по цепи вал 1 - резистор 18выход измерительного усилителя 9.Следовательно, если между трущимисяповерхностями подшипника находитсястабильная масляная пленка, то усилители 5 и 6 постоянного тока насыщеныи не участвуют в формировании сигнала и, таким образом, не вносят дополнительной погрешности в информационный сигнал.Предположим, что в момент времение произошел разрыв масляной пленки, т.е. произошло металлическоеконтактирование трущихся поверхностейв подшипнике, сопровождаемое кратковременным спадом напряжения П снимаемога с вала 1. Заряженный конденсатор 8 до потенциала сигнала П(так как левая обкладка конденсаторачерез резистор 7 заземлена, праваяподключена к входу измерительногоусилителя 9) начинает разряжаться поцепи: правая...

Сигнализатор уровня сыпучего материала

Загрузка...

Номер патента: 1538053

Опубликовано: 23.01.1990

Авторы: Зубков, Вороной

МПК: G01F 23/16

Метки: сигнализатор, уровня, сыпучего

...линией 15 с блоком 16 звуковой, световойили иной индикации, К блоку 16 могут быть подключены цепи управленияподачей материала в циклон,Сигнализатор работает следующимобразом.Материал в циклон транспортируется потоком воздуха, при этом потоквместе с материалом закручивается вокруг геометрической продольной осициклона, вследствие чего материалопускается вниз, а воздух с большойскоростью отводится через верхнееот верст и е. Та к ка к мног олоп а ст на якрыльчатка 11 помещена в область наибольшей скорости отводимого из циклона воздушного потока, то она приводится этим потоком во вращение.При этом феррома г нит ный шарик 10 поддействием центробежных сил отбрасыва ется .на и ерифери ю конусообра зногоуглубления турбины 6 и магнитнаясвязь между...

Электрическая машина

Загрузка...

Номер патента: 1471251

Опубликовано: 07.04.1989

Автор: Вороной

МПК: H01H 85/06, H02H 5/04, H02K 11/00 ...

Метки: электрическая

...в трубку 12, выполненную издугогасящего материала, например изфибры.40Электрическая машина работает следующим образом,При нормальном (не аварийном) состоянии элекрической машины ее работа не отличается от работы известных45электрических машин.При аварийных состояниях, вызвавших повышение тока обмотки 2, например при обрыве одной из фаз или привыходе из строя подшипника, температура обмотки повышается. При достижении температуры плавления легко"плавкого материала 7, нанесенного навнутреннюю поверхность втулки 4, закрепленной на стержне 5, легкоплавкий материал плавитсяно конец 3обмотки остается в полости втулки 4,при этом переходное сопротивлениеместа соединения резко возрастает,что приводит к интенсивному нагревустержня 5 и ослаблению...

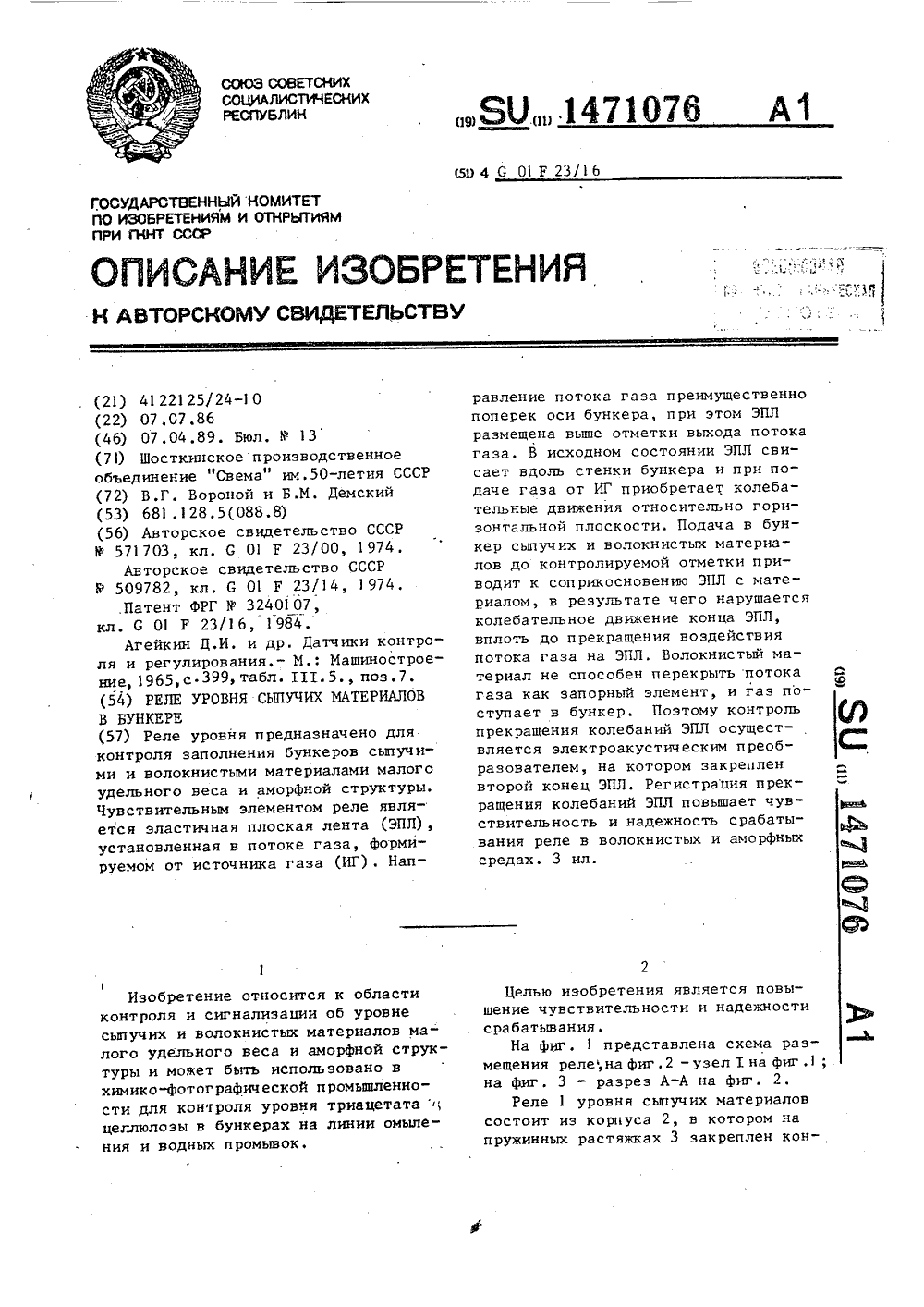

Реле уровня сыпучих материалов в бункере

Загрузка...

Номер патента: 1471076

Опубликовано: 07.04.1989

Авторы: Вороной, Демский

МПК: G01F 23/16

Метки: реле, бункере, сыпучих, уровня

...нижней поверхностиплоской ленты, Например, для вертикальной стенки бункера направлениепотока должно быть горизонтальньк.Выход преобразователя 4 подключен к входу предварительного усилителя 12, выход которого через фильтр13 соединен с входом релейного усилителя 1 4, на выходе котордго установлен исполнительный орган 15,Реле уровня работает следующим образом.Через дроссель 11 задается посто- .янный расход воздуха от источника повышенного давления, который поступает в формирователь 9 потока, Потоквзаимодействует со свободным концом6 эластичной ленты, в результате чего лента совершает колебательныедвижения, .а конец 6 ее располагается по направлению потока воздуха.Преобразователь 4 воспринимает механические колебания закрепленногоконца 5...

Центрифуга

Загрузка...

Номер патента: 1438846

Опубликовано: 23.11.1988

Авторы: Вороной, Демский

МПК: B04B 13/00

Метки: центрифуга

...5 вьпюлнено глухое конусное отверстие 2 О 3, На кронштейне 7 соосно с валом установлен конусный шток 8, контактирующий с торцом приводного вала 5. Шток 8 снабжен пружиной 9 и изоляционной втулкой 10, изолирующей шток 8 25 от кронштейна 7. Второй конец штока 8 через ограничительное сопротивление 11 электрически соединен с одним из выводов исполнительного элемента 12, а второй вывод последнего соединен с кожухом 1 центрифуги. Контакт исполнительного элемента 12 включен вцепь управления электропневматическим клапаном 13, воздействующим на запорное устройство, из пневмоцилиндра 14, штока 15, который при блокировке крьшжи 2 входит в глухое отверстие 3.Центрифуга работает следующим образом.40При неподвижном роторе 4 электрическая цепь...

Устройство для контроля скорости вращения вала

Загрузка...

Номер патента: 1434410

Опубликовано: 30.10.1988

Авторы: Демский, Вороной

МПК: G05D 13/12

Метки: вала, вращения, скорости

...сопротивлением. Стакан 1 герметично закрыт мембраной 3, которая выполнена из ферромагнитного токопроводящего материала и одновременно служит од ним из электродов, а второй электрод (4) размещен на дне стакана и выполнен из неферромагяитного материала, например из меди, На контролируемом валу 5 соосно закреплен постоянный магнит 6. В целях уменьшения магнитного сопротивления при взаимодействии постоянного магнита с мембраной в ее центре установлен диск 7, причем ось вращения магнита параллельна оси стакана н смещена относительно его оси, поэтому постоянный магнит взаимодействует с мембраной только в момент его вертикального расположения в пространстве,Устройство работает следующим образом. среды 2, помещенной в стакан 1...

Устройство для отбора проб жидкости

Загрузка...

Номер патента: 1432375

Опубликовано: 23.10.1988

Авторы: Вороной, Балакирева, Вороная

МПК: G01N 1/10

Метки: отбора, жидкости, проб

...горловины 2 удерживают устройство, а второйвытягивают трос 12 из упругой пробоотборной камеры 1 как можно больше,затем трос опускают, он зажимаетсяроликовым зажимом, образованным роликами б, и фиксируется, а упругая пробоотборная камера принимает вид (фиг.1,сплошная линия) перевернутой чаши,Одновременно хвостовики поворотныхэксцентриков 10 взаимодействуют с втулкой 3, через окна 11 которой повернуты на некоторый угол поворотные эксцентрики, закрыв тем самым клапан, образованный поворотными эксцентриками и эластичной трубкой 9, надетой на штуцер 8. В таком положении устройство опускают в емкость для отбора пробы, при этом внутренний объем упругой пробоотборной камеры минимален,Груз 14 способствует погружению устройства, а лопасти...
