Вольперт

Способ определения координат пунктов навигационно геодезической сети

Загрузка...

Номер патента: 1782315

Опубликовано: 15.12.1992

Авторы: Вольперт, Шануров, Глумов

МПК: G01C 21/24

Метки: координат, пунктов, навигационно, геодезической, сети

...только в этом случае возможно определить координаты этого пункта в геоцентрической системе. Зто же касается и ограничения максимального расстояния между опорными пунктами, поскольку при невыполнении ду основным и дополнительным пунктом пары с номероми значение этого же азимута,определенное по разностям координат этихпунктов. Тогда величина Д 1( ы вич ) (2) и ) где п - количество пар опорных пунктов, определяет общее систематическое искажение ориентировки сети опорных пунктов, Изменив на величину Ьа азимуты между основными опорными пунктами, предварительно вычисленные по разностям их координат в геоцентрической системе, уточняют ориентировку сети основных опорных пунктов,Средняя величина спутниковой системы с основного опорного пункта...

Тепловоз

Загрузка...

Номер патента: 1733299

Опубликовано: 15.05.1992

Автор: Вольперт

МПК: B61C 5/02, B61C 5/00

Метки: тепловоз

...радиаторе, в каждом таком контуре системы 2 водяного охлаждения дизеля 1 может быть установлен резервуар 5 с тормозными резисторами4 и водяной насос 6 с электроприводом,Тепловоз работает следующим образом.5 В тяговом режиме движения тяговыеэлектродвигатели 3 и электропривод вентилятора 12 получают питание от главного генератора, приводимого во вращениедизелем 1. Циркуляция воды в системе 210 водяного охлаждения дизеля 1 осуществляется насосом 14. Контакторы 8-11 разомкнуты,В тормозном режиме движения дизель1 переводится на холостой ход, тяговые15 электродвигатели 3 отключаются от главного генератораЗамыкаются контакторы 8, 9и 11, в результате чего к тяговым электродвигателям 3 подсоединяются тормозныерезисторы 4 и собирается...

Связующее для древесно-стружечных плит

Загрузка...

Номер патента: 1698334

Опубликовано: 15.12.1991

Авторы: Гаспарян, Вольперт, Зарецкая, Двойрина, Щедро

МПК: C08L 97/00, D21J 3/12

Метки: древесно-стружечных, плит, связующее

...99,7; отвердитель - КНС 0,3 - 1,3: парафиновая эмульсия 5,0 - 15,".:. карбамид, модифицированный парафиноеой эмульсией при их соотношении 1,1. 10,и" э 0.0, После эгн о форм 1 руют дре весный пакет. прессуют при 160 С втечение 8:и2 сабл мельчечная древесина оерезы) составляет 3, Предлагаемое связующее (состав, согласно табл,1) напыляют на древесные частицы, после чего формируют древесный пакет, который затем загружают в пресс, Прессование осуществляют при температуре плит пресса 160 С в течение 8 мин,В соответствии с ГОСТ 10632-"7 определяют сравнительные физико-механические показатели полученчых плит.Результаты испытаний приведены е табл,2,Результаты испытаний показыв древесностружечные плиты, изг ные с предлагаемым связующим, илее...

Способ определения расстояния между пунктами

Загрузка...

Номер патента: 1697022

Опубликовано: 07.12.1991

Авторы: Вольперт, Шануров, Глумов

МПК: G01S 11/00

Метки: пунктами, между, расстояния

...ф зои олны которогочисло, Пои этомович бая оложенн олебания Равенство ий дость ией, те являю И с ход н ьь ли данными оценка О определяемого вестная с начальной пред стью ЛОн = О - О, а распространения колеба ми. Для получения более расстояния О между пун предельной погрешность выполняют следующие о расстояния ельной погр также скорий между и точной оцен ктами с кон ю ЛОк=О ерации,О, изешноость ч унктаки Оечной(57) Изобретение относится к радиотехническим фазовым измерениям и может быть использовано для уточнения приближенно известного расстояния между пунктами. Цель изобретения - увеличение дальности действия за счет однократного распространения колебаний между пунктами. Способ состоит в формировании на первом и втором пунктах колебаний...

Состав для гидрофобизации древесно-стружечных плит

Загрузка...

Номер патента: 1475907

Опубликовано: 30.04.1989

Авторы: Вольперт, Гаспарян, Двойрина, Балабудкин

МПК: C08L 97/02

Метки: древесно-стружечных, состав, гидрофобизации, плит

...-парафинЭмульгаторБутадиенметилметакрилатныйлатексБИК Вода Рецептура состава Физико-механические свойства Концентрация ЕВязкость по 33-4, с Размер частиц гидроФобизато" ра, мкмРасслоение за 24 ч, Х Совмести 30 40 50 24 12 14 15 13 3 3 3 10Нет Нет Нет 20 мость со Не наблюдаетсявыделение парафина Расслое" связующимза 24 ч ние через 3 чкарбамидоФормальдегидной смолой КФ-МТФенолоформальдегидной смолойСФЖГидрофобный состав готовят следующим образом.В подогретый до 80+5 С латекс сначала вводят эмульгатор, после его растворения вливают расплавленный гидрофобизатор, имеющий температуру 805 С ,разница температуры среды и гидрофобизатора не должна превышать 3 С).10После десятиминутного перемешивания со скоростью 20-50 об./с состав имеет...

Устройство связи буксы с рамой тележки

Загрузка...

Номер патента: 1414694

Опубликовано: 07.08.1988

Автор: Вольперт

МПК: B61F 5/26

Метки: буксы, тележки, рамой, связи

...по одну сторону от плоскости В-В только шарниров 5 или,только шарниров 6), Поводки 3 и 4установлены так, что точка Г пересе"Чения проекций осей поводков 3 и 4на вертикальную продольную плоскость,,расположена на горизонтали Д-Д, проходящей через центральную горизонтальную ось буксы 1.Устройство работает следующим образом.Поводки 3 и 4 воспринимают продольные и поперечные, а рессорноеподвешивание вертикальные силы взаимодействия между надрессорным стро,ением и колесной парой, Шарниры 5 и 6 за счет скручивания своих упругихэлементов обеспечивают возможностьперемещения колесной пары относительно надрессорного строения в вертикальном направлении. При таких перемещениях шарниры. 5 и 6 перемещаютсяв противоположных направлениях,...

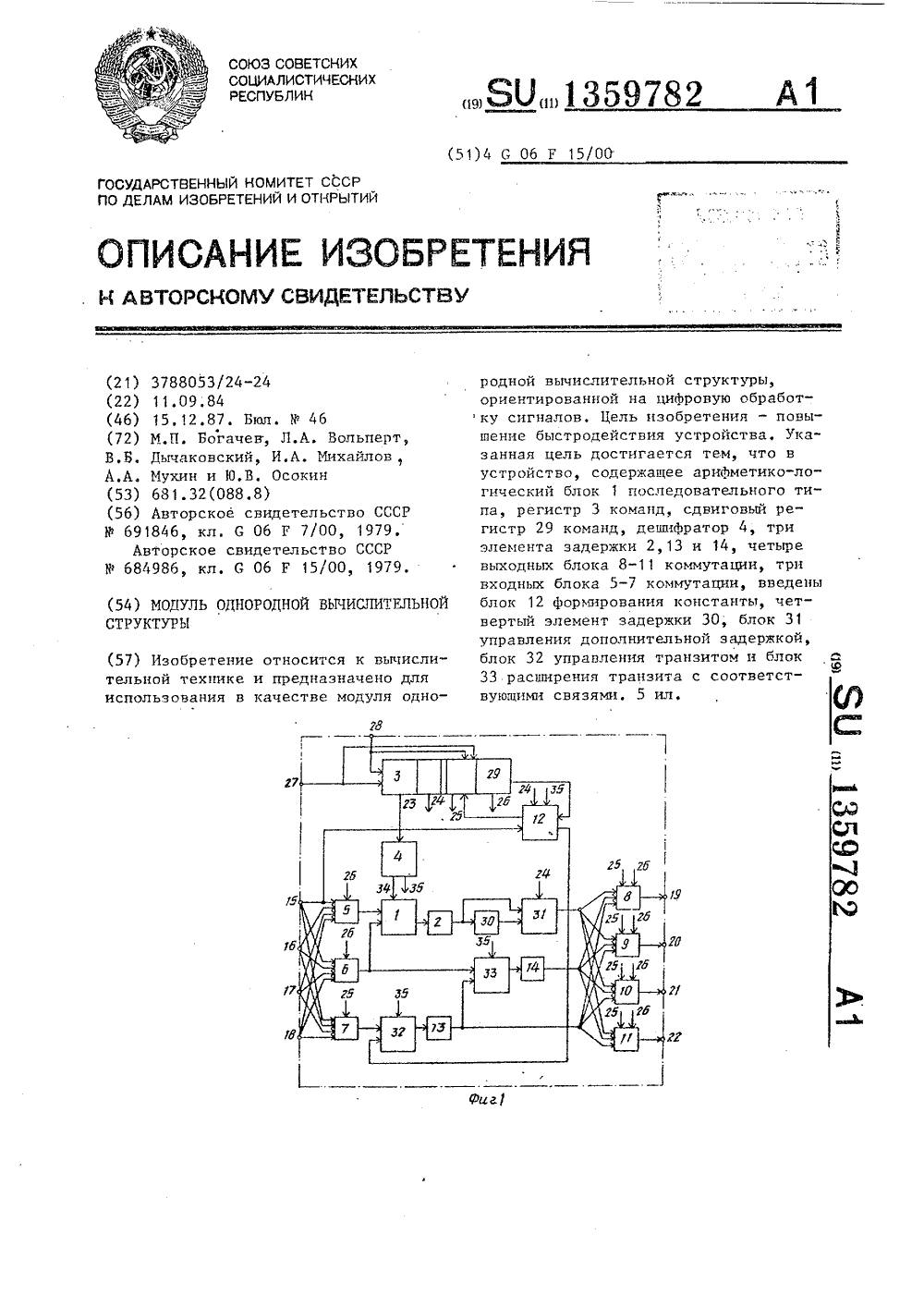

Модуль однородной вычислительной структуры

Загрузка...

Номер патента: 1359782

Опубликовано: 15.12.1987

Авторы: Михайлов, Мухин, Богачев, Вольперт, Дычаковский, Осокин

МПК: G06F 15/00

Метки: модуль, структуры, однородной, вычислительной

...однородной вычислительнойструктуры, содержащий арифметико-ло26команд, вторые управляющие входы с первого по четвертый выходных блоков коммутации подключены соответственно к группам выходов с третьей по шестую поля выходного адреса сдвигового регистра команд, управляющий вход третьего входного блока коммутации под- ключен к пятой группе выходов поля входного адреса сдвигового регистра команды, о .т л и ч а и щ и й с я тем, что, с целью повышения быстродействия, в него введены блок формирования константы, четвертый элемент задержки, блок управления дополнительной задержкой, блок управления транзитом, блок расширенного транзита, первая группа выходов поля задержки регистра команд подключена к первому управляющему входу блока формирования...

Полимерное связующее для древесно-стружечных плит

Загрузка...

Номер патента: 1255627

Опубликовано: 07.09.1986

Авторы: Двойрина, Вольперт, Гаспарян, Мифтяхотдинова

МПК: C08K 3/20, C08L 61/24

Метки: древесно-стружечных, полимерное, плит, связующее

...Свойства известному(безшлака) предлагаемому Концентрация,Х 60 60 60 60 60 Вязкость поВЗ, с23 23 23 33 Время желатинизации, с 60 58 50 70 Жизнеспособность, ч 10 10 12 12 12Изобретение относится к деревообрабатывающей промышленности, в частности к производству древесностружечных плит.Цель изобретения - интенсиФикация процесса прессования и улучшение Физико-механических свойств древесно-стружечных плит. Карбамидоформальдегидная смола (60%-ныйводный раствор) Шлак - отход никелевого производства 3Тонкость помола шлака 8-9 Х, размер частиц 20-50 мкм, удельная поверхность 2935-4035 г/см .Рецептуры полимерного связующего и его свойства приведены втабл. 1.и 2; сравнительные свойства древесно-стружечных плит наоснове предлагаемого, известного...

Состав для гидрофобизации древесно-стружечных плит

Загрузка...

Номер патента: 1219622

Опубликовано: 23.03.1986

Авторы: Двойрина, Вольперт, Гаспарян

МПК: C08L 97/02

Метки: древесно-стружечных, состав, гидрофобизации, плит

...2,0 22,9 22,2 21 24,3 25,6 Пределпрочностипри растяжении, МПа 0,57 0,40 0,37 0,25 0,45 0,57 Разбухание, 7,3,8 5,4 эа 24 ч 7 10 6,2 4,1121Изобретение относится к деревообрабатывающей промьппленности, в частности к производству древесно-стружечных плит для строительства, автои вагоностроения,Цель изобретения - повышениепрочности древесно-стружечных плит и снижение их разбухаемости и водо- поглощения. Состав для гидрофобизации древесно-стружечных плит готовят следующим образом.В подогретый расплав парафина или петролатума вводят нефтяной битум. Полученную смесь перемешивают при 60-70 С.В лабораторных условиях готовят четыре образца предлагаемого состава 9622 1и один образец известного гидрофобизатора,Рецептура составов приведена...

Способ получения блочного поликапроамида

Загрузка...

Номер патента: 1155606

Опубликовано: 15.05.1985

Авторы: Авакян, Бегишев, Ениколопов, Малкин, Котельников, Фрунзе, Давтян, Вольперт

МПК: C08G 69/18

Метки: поликапроамида, блочного

...и повышениетемпературы происходит слморазогревом за счет экзотермических совмещений процессов полимеризации и кристаллизации. Температура готового полимера в конце процесса 170-180 С,степень кристалличности полимера 40-507.; при этом нет необходимости выбора оптимального режима охлаждения полимера, Получаемый блок не имеет микро- или макротрещин и рлковин.Так как фронт полимсеризлции распространяется равномерно, в ходе процесса исключен конвективный массо- и теплообмен, то полимер имеет одинаковые свойства по всему объему.П р и м е р 1. В двух емкостях при 85.2 С готовят смесь 200 г Г капролактама и 1,97 г натрийкапролакталлического натрия, и смесь 200 гЕ в .капролактама, содержащего 1,54 г 2,4-толуилендиизоцианатл (102 Т) в качестве...

Устройство подвески механизма привода колесной пары локомотива

Загрузка...

Номер патента: 1093585

Опубликовано: 23.05.1984

Авторы: Гинзбург, Штейнбок, Вольперт, Каменев

МПК: B61C 9/48

Метки: колесной, подвески, механизма, локомотива, привода, пары

...при вращении в другую сторону против часовой стрелки, результирующая сила является разностью сил тяжести и крутящего момента. Таким образом, в процессе эксплуатации осевые подшипники подвергаются неравномерному воздействию, что является причиной частых случаев перегрева подшипников, их износа, задира шеек осей колесных пар, т. е. недостаточной надежности работы осевых подшипников. Целью изобретения является повышение надежности механизма привода.Указанная цель достигается тем, что устройство подвески механизма привода колесной пары локомотива, содержащее осевые подшипники и реактивную тягу регулируемой длины, расположенную наклонно к горизонтальной плбскости и шарнирно связывающую этот механизм с рамой локомотивной тележки,...

Способ управления основностью шлака доменной плавки

Загрузка...

Номер патента: 1067049

Опубликовано: 15.01.1984

Авторы: Белова, Вольперт, Шидловский, Френкель

МПК: C21B 7/24

Метки: шлака, плавки, доменной, основностью

...по каналу "вес дозы компонента - основ. ность шлака", химического состава компонен. тов, определяют дозу компонента по массе шихты, загруженной в течение предыдущего ин. тервала времени, равного постоянной. време. нн 0,5-2,5 ч согласно формулеЬО,-ь Осх/)/ ( / ) где ЬВ - величина изменения дозы компо.пента по балансу оснований; К - коэффициент передачи по каналу "вес дозы компонента - основ. ность шлака; й - коэффициент производительностидоменной печи; 6 - масса шнхты, загруженной в печьэа прошедший интервал времени;Т - постоянная времени,. При увеличении дозы компонента с кислой пустой породой дозу компонента с основной пустой породой уменьшают на ту же величину.Осуществление способа управления составом доменного ишака прбизводят...

Буксовый поводок рельсового транспортного средства

Загрузка...

Номер патента: 1009858

Опубликовано: 07.04.1983

Авторы: Титов, Царев, Вольперт, Каменев

МПК: B61F 5/26

Метки: буксовый, транспортного, средства, рельсового, поводок

...рельсового транспортного средства по авт.св, Р 628018 каждый валик оборудован упорами, к которым поджаты средние шайбы торцевых амортизаторов.На фиг. 1 изображен поводок, общий вид; на фиг, 2 - упругая характеристика поводка.40Поводок содержит .корпус 1, валики 2 и 3, закрепленные в корпусе 1 с помощью упругих втулок 4 и 5, торцевые амортизаторы б, установленные соосно с валиками 2 и 3 с обеих45 сторон корпуса 1. Амортизаторы 6 застопорены от сползания с валиков 2 и 3 раэрезными шайбами 7, входящими в кольцевые канавки на валиках. Каждый амортизатор 6 образован упру О гими прокладками 8 и 9 и жесткими шайбами .10-12. Внешние шайбы 10 и 12 взаимодействуют соответственно с корпусом 1 и валиками 2 и 3, а средние шайбы 11 - с упорами, уста...

Стенд для испытаний колесно-моторных блоков железнодорожного подвижного состава

Загрузка...

Номер патента: 994954

Опубликовано: 07.02.1983

Авторы: Гинзбург, Вольперт, Пыхов, Каменев

МПК: G01M 17/00

Метки: состава, испытаний, подвижного, стенд, колесно-моторных, железнодорожного, блоков

...оси торсиона 10 и последующей фиксации. Торсион 10 соединением, исключающим взаимный поворот, например шлиценым, связан с рычагом 8 и стойкой 12. В качестве вибратора используется тяговый редуктор 13 испытуемого колесно-моторного блока.Предлагаемый стенд при проведении испытаний на сопротивляемость колесно-моторйых блоков динамическим нагрузкам, создаваемым тяговыми редукторами,.используется следующим образом.30Из результатов испытаний пути той или иной конструкции определяют в наиболее вероятном диапазоне изменения вертикальных сил взаимодействия колеса и рельса коэффициенты З 5 жесткости Кп и затухания сп пути, приведенные к контакту колеса с рельсом.По формуле 40 С 6: -формула изобретения 1, Стенд для испытаний колесномоторных...

Устройство сопряжения буксы с рамой тележки рельсового транспортного средства (его варианты)

Загрузка...

Номер патента: 981057

Опубликовано: 15.12.1982

Авторы: Вольперт, Титов, Каменев, Заикин

МПК: B61F 5/26

Метки: рамой, средства, варианты, сопряжения, транспортного, буксы, тележки, его, рельсового

...Г каждой пары кронштейнов 6,Устройство сопряжения может быть выполнено в одном из следующих вариантов.Вариант 1. Сопрягаемые с поводками 7 расположенных на боковинах, ориентированы так, что их следы на перпендикулярную к горизонтально-продольной плоскости тележки поперечную плоскость для каждой пары кронштейнов, расположенных на противоположных боковинах, представляют наклонные в сторону переднего подшипника 3 линии.Вариант 2. Сопрягаемые с поводками 7 поверхности корпусов букс 2 ориентированы так, что их следы на перпендикулярную к горизонтально-продольной плоскости тележки поперечную плоскость представляют наклонные в сторону заднего подшипника 4 линии.Для получения наибольшего эффекта следы поверхностей Г, принадлежащих...

Устройство для формования ботана кожгалантерейного изделия

Загрузка...

Номер патента: 971783

Опубликовано: 07.11.1982

Автор: Вольперт

МПК: B68F 1/00

Метки: формования, изделия, кожгалантерейного, ботана

...съемными.На фиг 1 схематически показано устройство, общий вид, разрез; на фиг. 2 то же, вид сверху и возможный вариант установки формующих элементов, например 20 быстросъемных пуансонов.Устройство содержит рамочный каркас 1,на котором закреплен стол в виде неподвиж ной плиты 2 и подвижной плиты 3 с гнездами 4, В гнездах 4 закреплены формующиеэлементы (пуансоны) 5, снабженные электронагревательными элементами. Подвижная плита 3 связана с пневмоприводом 6. Для ориентации ботана 7 на плитах 2 и 3 закреплены штифтовые упоры 8.Количество пуансонов и размещение их в тех или иных гнездах плит стола определяется номенклатурой изделий, выпускаемых на потоке.Пример расположения пуансонов при выпуске изделий на многоассортиментном потоке...

Буксовое рессорное подвешивание железнодорожного транспортного средства

Загрузка...

Номер патента: 948727

Опубликовано: 07.08.1982

Авторы: Каменев, Титов, Вольперт, Заикин

МПК: B61F 5/26

Метки: средства, буксовое, рессорное, железнодорожного, подвешивание, транспортного

...транспортного средства, содержащее рас положенные симметрично относительно продольной плоскости симметрии транспортного средства пружины сжа тия, размещенные между опорными элементами рамы и корпусов букс 11 1.Недостатком известного буксового рессорного подвешивания является то, что оно не обеспечивает одинакового нагружения вертикальными силами наружных и внутренних буксовых подшипников, что снижает их долговечность.Целью изобретения является повыше ние долговечности буксовых подшипников путем обеспечения равномерного распределения вертикальной нагрузки вдоль оси букс.Поставленная цчто поверхности к ель достигается тем,онтактов опорных р ые енты могут быть выполнены в виде клиновых прокладок.На чертеже изображены два варианта выполнения...

Способ моделирования фибрилляции желудочков при экспериментальной острой коронарной недостаточности

Загрузка...

Номер патента: 945886

Опубликовано: 23.07.1982

Авторы: Борисова, Ганелина, Вольперт, Кукуй

МПК: G09B 23/28

Метки: коронарной, острой, моделирования, фибрилляции, желудочков, недостаточности, экспериментальной

...межжелудачковую и опоясывающуюПосле этого 15 катетеризуют одну из вен. Через катетер забирают венозную кровь из расчета не менее 1-1,2 мм на 1 кг веса животного. ,При заборе кровь протекает через кварцевую кювету. Проточная кювета сделана пло-.й ской и в области облучения кровь в канюле течет слоем толщиной 1,2-1,3 мм.Кровь собирают в ампуле с антикоагулянтом. Затем полученную смесь, состоящую из облученной крови и антикоагулянта,3 Опытная Рейнфузия10 мл аутокрози,подвергнутой УФОиперевязка МЖА4 ОпытнаЯ Рейнфузия60 мл аутокрови,подвергнутой УфО,перевязка МЖА трафиолетовое облучение. 86 апрокачивают в обратном направлении через проточную кювету, при этом повторно облучают. Дважды облученную кровь через венознйй катетер возвращают...

Установка для динамических испытаний объектов

Загрузка...

Номер патента: 894406

Опубликовано: 30.12.1981

Авторы: Каменев, Вольперт, Пыхов, Гинзбург

МПК: G01M 17/00

Метки: динамических, испытаний, объектов

...вибраторов 2 и приспособления 5 для крепления испытуемого блока 6, а также центры жесткости верхних 7, промежуточных 8 и нижних 9 упругих элементов расположенц на линии действия вектора равнодействующей силы притяжения частей электромагнитных вибраторов.Обслуживание установки в период ее подготовки к испытаниям колесномоторного блока, масса которого отличается от массы ранее испытанного блока, заключается в следующем. вперед испытанием, исходя из паспортных значений массы испытуемого блока 6, общей массы платформы 1 с обмотками электромагнитных вибрато". ров 2.и захватами 11 для крепления грузов 12, общей массы стола 3 с яко рями 4 электромагнитных вибраторов 2 и приспособлением 5 для крепления испытуемого блока 6,...

Устройство для загибки краев деталей кожгалантерейных изделий

Загрузка...

Номер патента: 870353

Опубликовано: 07.10.1981

Автор: Вольперт

МПК: B68F 1/00

Метки: загибки, краев, кожгалантерейных

...пружинами 4, загибочные пластины 5, установленные в направляюших 6, плиту 7 для проталкиваниядетали и верхний электрод 8. На рабочей поверхности плиты 7 закрепленатонкая эластичная пластина 9 из резины, полиуретана и других подобныхматериалов, образующая с матрицей 1зазор, равный толщине детали. Матрица 1, плита 7 и загибочные пластины5 выполнены из изоляционного материала. Для ограничения хода загибочныепластины 5 имеют упоры 10Устройство работает следующим образом.Деталь укладывают на основание 2, опускают плиту 7, при этом опускаются основание 2 и электрод 3. Края детали загибаются на угол 90 . Затем сдвиганием загибочных пластин 5 осуществляется дальнейшая загибка краев детали вокруг эластичных краев плиты 7. Извлекают...

Буксовые направляющие

Загрузка...

Номер патента: 861151

Опубликовано: 07.09.1981

Авторы: Титов, Аладьин, Вольперт, Каменев, Литвинов

МПК: B61F 5/26

Метки: буксовые, направляющие

...соединенных с корпусом буксы 3 и рамой тележки 4 пространственно-упругими буксовьпми 5 и рамными б шарнирами. Центры,шарниров 5 и б новодков 1 и 2 расположены по,разные стороны оси вращения колесной пары, а произведение угловой жесткости в горизонтальной плоскости рамных шарниров б,на расстояние между центрами буксовых шарниров 5 в продольном нацравлении равно произведению угловой жесткости буксовых щарниров 5 в той же,плоскости на расстояние между центрами рамных шарниров б в указанном направлении.Принцип действия буксовых направляющих состоит в том, что даже при наличии геометрических лопрешностей и разножест,кости каждой пары поводков моменты, с которыми поводки в горизонтальной плоскости воздействуют на корпус буксы после сборки...

Искрогаситель для двигателя внут-реннего сгорания

Загрузка...

Номер патента: 794230

Опубликовано: 07.01.1981

Авторы: Переверзев, Вольперт, Козлов

МПК: F01N 3/04

Метки: внут-реннего, двигателя, искрогаситель, сгорания

...4 со спрямляющими лопатками 5 и перфорацией 6, форсунки 7 с выходными отверстиями 8, завихряющие лопатки 9, сливную трубку 10, дополнительную сливную трубку 11 и изоляцию 12.При работе искрогасителя вода из отверстий 8 форсунок 7 непрерывно поступает на вертикальную внутреннюю поверхность корпуса 1 и омывает ее по всему периметру корпуса в районе выхода газа с завихряющих лопаток 9. Вода, стекаемая с поверхности корпуса 1, собирается с постоянным уровнем на днище корпуса 1, а затем сливается через сливную трубку 10.Пропускаемый через искрогаситель газ при прохождении через завихряющие лопатки 9 приобретает движение по окружности вдоль вертикальной поверхности корпуса 1, смоченной водой, При этом раскаленные частицы сажи, соприкасаясь...

Поводок для бесчелюстной буксы железнодорожного транспортного средства

Загрузка...

Номер патента: 785094

Опубликовано: 07.12.1980

Авторы: Ткаченко, Жолобов, Колесников, Аладьин, Титаренко, Вольперт, Шинкаренко, Безбожный, Царев

МПК: B61F 5/26

Метки: средства, поводок, железнодорожного, бесчелюстной, буксы, транспортного

...Г с помощью болтов 11 несимметричноотносительно продольных стенок паза устаа новлены перегородки 12 с регулировочными13 и уплотнительными 14 прокладками. Между поверхностями валиков и перегородками 12 образованы дросселйрующие зазо-.ры Д,785094 Формула изобретения 3Поводок своим коротким валиком 2 прикрепляется к буксе, а длинным - к раметележки экипажа (на фигурах не показаны), При относительных вертикальных сме щениях буксы и рамы тележки валики 2 будут совершать возвратно-вращательные движения относительно цилиндрических полостей корпуса 1 (как .показано на фиг. 3,:стрелкой), При этом возникают силы упругого сопротивления деформации крученияэластичных шайб 3 и втулок 7 н силы .вязкого трения жидкости, заполняющей полостикорпуса, при...

Устройство для сварки кожгалантерейного изделия токами высокой частоты

Загрузка...

Номер патента: 772880

Опубликовано: 23.10.1980

Автор: Вольперт

МПК: B29C 27/04

Метки: частоты, высокой, кожгалантерейного, токами, изделия, сварки

...устройство, общий вид,Устройство для сварки кожгалантерейного изделия содержит основание 1, на котором установлены нижний электрод 2, поворотные стойки 3 с прижимными 4 и загибочными 5 пластинами, снабженными замками, и стакан 6, выполненный из электро- изоляционного материала, в котором на пружине 7 установлен кронштейн 8, шарнирно соединенный с верхней плитой 9, на которой смонтирован верхний электрод, Верхний электрод выполнен составным из неподвижной средней части 10 и подвижных боковых частей 11, которые установлены на пружинах 12 с возможностью вертикального перемещения. Для уменьшения ширины оттиска при сварке боковые части 11 выполнены со скошенными к средней части электрода кромками.Устройство работает следующим...

Устройство для настилания полотна заданной длины на стол

Загрузка...

Номер патента: 745836

Опубликовано: 05.07.1980

Авторы: Гринберг, Вольперт, Сапогова, Барсуков

МПК: B65H 45/28

Метки: настилания, длины, заданной, полотна, стол

...1. К торцам штанг 22 крепятся гибкие тяговые органы 24, связывающие штанги 22 с приводным валиком 25.На верхней плоскости планок выполненыуглубления для свободиого укладывания в них поперечных стержней 26. Задние концы штанг 22 наклонены и служатнаправляющими для концов стержней 26во время сброса настила. На каркасе стола 1 установлены конечные выключатели 27, 28 и 29 и упор 30. Конечные выключатели 27, 2855 Сформировав настил, приступают к операции складывания настила зигзагами. Для этого, вращая рукоятку 40, привопящую во вращение червячную пару 41 вращают приводной валик 25, нв котором3 36 4и 29 и упор 30 выполнены с возможностью перемещения вдоль каркаса стола1 и крепления их в требуемом месте взависимости от длины настила. Рядом...

Стол для формирования настила из длинномерного материала

Загрузка...

Номер патента: 735542

Опубликовано: 25.05.1980

Авторы: Вольперт, Барсуков, Сапогова, Гринберг

МПК: B65H 75/16

Метки: формирования, длинномерного, настила, стол

...для формирования настила 1состоит из прямоугольной рамки,раэованной осями 2, свяэаннымн бвыми пленками 3, На концах остей 2закреплены ролики 4, На каждой рамке закреплена опорная поверхностьдля настила 1, состоящая из прямоугольных пластин 5,Четные пластины 5 прикрепленыповоротно относительно одной иэосей 2 с помощью шарниров 6 к однойоси и пружин 7 к другой оси, а не 15 четные, жестко, Постоянство углаподъема рамки обеспечивается эупоров 8, закрепленных на бокопластинах 3 на каждой четной рПластины 5, смонтированные на20 ках шарнирно и жестко, располов чередующемся порядке.На заготовительном участке столразДвигают в виде горизонтальнойленты и производят формирование нанем многослойного мерного настила,базируя его по переднему краю и...

Буксовое рессорное подвешивание железнодорожного транспортного средства

Загрузка...

Номер патента: 712302

Опубликовано: 30.01.1980

Авторы: Аладьин, Титов, Каменев, Вольперт

МПК: B61F 5/06

Метки: рессорное, буксовое, транспортного, подвешивание, железнодорожного, средства

...букс путем равномерного распределения вертикальных сил в направлении оси буксы.н Для достижения этои цели каждая пружина ориентирована так, что биссектральная плоскость пространственного угла,грани которого проходят через концы опорных витков пружины, а вершина - через ее ось, параллельна плоскости симметрии транспортного средства,На чертеже схематично изображено буксовое рессорное подвешивание, вид сверху,Оно состоит из двух пружин 1 и 2, опирающихся на крыльчатую буксу 3 и рамы тележки (на чертеже не показана). Пружины 1 и 2 при сборке рессорного подвешивания относительно своих осей 4 устанавливаются на буксе 3 так, чтобы биссектральные плоскости пространственных углов, грани которых проходят через концы 5 опорных витков, вершины...

Устройство для отведения биопотенциалов

Загрузка...

Номер патента: 706062

Опубликовано: 30.12.1979

Авторы: Вольперт, Пупко, Осипов

МПК: A61B 5/00

Метки: биопотенциалов, отведения

...биопотен циалов содержит корпус 1 с коаксиально расположенными электродами 2 и 3, выполненными из разнородных материалов, .например, угля и цинка. Корпус 1 со стороны контактной поверхности электродов имеет полость,заполняемую электролитом 4, например,токопроводящей пастой - смесью крахмала с хлористым аммонием МН 4 СЯ. Одиниз электродов является положительным,а другой - отрицательным. Электродывместе с электролитом образуют гальванический элемент и одновременно используются для снятия биопотенциалов,при этом электролит улучшает электрический контакт электродов с теломпациента. Устройство для отведения биопотенциалов используют следующим образом.Перед тем, как электрод закрепляется на пациенте, полость корпуса со стороны контактной...

Гидравлический гаситель колебаний роторного типа

Загрузка...

Номер патента: 696213

Опубликовано: 05.11.1979

Авторы: Сребная, Вольперт, Жолобов, Гриневич, Ткаченко, Соболевская

МПК: F16F 15/30

Метки: колебаний, гаситель, гидравлический, роторного, типа

...общий вид.Гаситель состоит из корпуса 1,жестко или упруго соединенного сдемпфируемым объектом (валом) 2, например с каким-либо валом трансмиссии, и ротора 3, установленного внутри корпуса на валу 2 с воэможностьюсвободного вращения, например, наподшипниках 4 качения, корпус 1 сперегородками 5 разделен на ячейки, Ов которых с небольшими зазорами .размек)аются диски 6 ротора 3. Пространство между перегородками образуетрабочую полость 7 гасителя. В корпусе 1 на диаметре, большем внешнегодиаметра дисков, выполнена кольцеваябуферная полость 8, которая каналами9 соединяется с рабочей полостью 7,Корпус выполнен из материала,коэффициент линейного расширения которого меньше коэффициента объем 3його расширения рабочей среды. В буферной...

Ячейка однородной вычислительной среды

Загрузка...

Номер патента: 691846

Опубликовано: 15.10.1979

Авторы: Михайлов, Страутманис, Богачев, Осокин, Потемкин, Иванова, Волчков, Таланцев, Дычаковский, Вольперт, Тулуевский, Геворкян, Сулицкий

МПК: G06F 7/00

Метки: вычислительной, однородной, ячейка, среды

...команды вводится через настроечныйвход ячейки 27 последовательно разряд за разрядом в регистр команд 3 по сигналу разрешения ввода программы, подаваемому на на 55строечный вход 28,Настроечный выход ячейки 29. обеспечиваетвозможность последовательного соединения 691846 4регистров команд 3 в ОВС. По окончании синала, разрешающего ввод программы, код команды запоминается в регистре команд 3, врезультате чего с этого момента времени ячейка переходит в режим выполнения операций.Дешифратор 4 (схемы И), вход которогосоединен с регистром команд 3, а выход - сарифметико-логическим элементом 1, настраивает его на выполнение операции согласнокоду операций в первой группе выходов регистра команд 23,При наличии логической "Г на первом управляющем...
