Вапник

Способ диагностики метастазов рака легкого

Номер патента: 1184125

Опубликовано: 20.11.2002

Авторы: Аблицов, Шехтер, Вапник, Романычев

МПК: A61B 10/00

Метки: рака, диагностики, легкого, метастазов

Способ диагностики метастазов рака легкого путем исследования лимфоцитов крови, отличающийся тем, что, с целью ранней диагностики метастазов, дополнительно исследуют скорость оседания эритроцитов, цветной показатель, средний объем эритроцитов, в сыворотке крови определяют содержание натрия, общего белка, альбуминов и мочевой кислоты, устанавливают величину F по формулегде матрицы (Ajk) (j=1-3; k=1-8),(Blm) (l=1,2; m=1-8)имеют вид X1 - показатель...

Регулятор частоты автономного генератора

Загрузка...

Номер патента: 1728958

Опубликовано: 23.04.1992

Авторы: Вапник, Веремеенко, Клепиков, Бугаец, Грунский, Сигалов

МПК: H02P 9/04

Метки: генератора, регулятор, частоты, автономного

...импульсов разрешает работу первого 14 и второго 15 элементов И-НЕ. С прямого выхода первого 50 триггера 5 на второй вход второго элемента 15 также подана логическая единица. Поэтому второй элемент И-НЕ 15 через свой третий вход пропускает на вход "-1" обратного счета счетчика 3 последовательность 55 импульсов с выхода делителя частоты (фиг, 2, Вх. 3"-1", с 2-т 1), Вход установки нуля делителя 8 связан с инверсным выходом генератора 1 прямоугольных импульсов, и импульсы на выходе делителя 8 появляются только при наличии на его входе установки нуля сигнала логического нуля. Так как выходная частота делителя 8 применяется для формирования в каждый такт измерения частоты минимального периода Тмин, заданного на информационных...

Установка для термоактивации клеевой пленки

Загрузка...

Номер патента: 1664259

Опубликовано: 23.07.1991

Авторы: Медведев, Иванов, Вапник

МПК: A43D 25/20

Метки: термоактивации, пленки, клеевой

...температуры нагрева клеевой пленки на следе обуви и на подошве, что не позволяет повысить качество активации в нукной 25 степени,Выполнение пластин-отражателей с возмокностью передвижения одной относительно другой по горизонтали и их совместного перемещения по верти;али обеспечивает изменение ширины отвер 30 стий щелевидной формы и регулирование высоты положения рефлектора, что, позволяя регулировать температуру нагрева клеевой пленки, в совокупности с выполнением рефлектора плоской формы дает возможность повысить качество активации,На фиг.1 изображена предлагаемая установка, общий вид; на фиг.2 - рефлектор,40 вид сбоку; на фиг.3 - вид А на фиг.2 ленные в нем направляющие 2 для перемещения каретки 3 с деталями низа обуви - подошвой 4,...

Рабочее колесо радиально-осевой гидротурбины

Загрузка...

Номер патента: 1659679

Опубликовано: 30.06.1991

Авторы: Серебрянникова, Гольдшмидт, Вапник, Кузьмин, Варенко, Нагорный, Веремеенко

МПК: F03B 3/12

Метки: радиально-осевой, колесо, гидротурбины, рабочее

...выходнойкромкой лопасти и точками на ободе потыльной и рабочей поверхности лопастипри соответствующих Г в градусах;координаты поверхности лопасти г и г, толщина выходной кромки Л отнесены к диаметру пересечения входной кромки снижним ободом 01, а толщины смаке радиус входной кромкир и длинывдоль входной и выходной кромок, вдоль линиимаксимальной толщины и нижнего ободаотнесены к максимальной длине меридиональной проекции соответствующей линии,значения углов ф 1,ф 2 иу 1 у выражены врадианах,Использование предлагаемого рабочего колеса позволяет повысить КПД и улучшить кавитационные, эрозионные ипульсационные характеристики и ри частичных нагрузках рабочего колеса,Формула изобретения Рабочее колесо радиально-осевой гидротурбины,...

Генераторный источник электроэнергии

Загрузка...

Номер патента: 1539955

Опубликовано: 30.01.1990

Авторы: Сигалов, Грунский, Вапник, Веремеенко, Тесленко

МПК: H02P 9/44

Метки: генераторный, источник, электроэнергии

...обмоток 2-7 35 симметричное управление силовыми ключами, равносильное изменению возбуждения генератора переменного тока, приводит только к изменению выходного напряжения генератора. При этом 40 регулирование этого напряжения может влиять на частоту только за счет изменения напряжения, приложенного к активным потребителям электроэнергии.Регулирование частоты, т.е. проте кание выпрямленных токов через статорные обмотки, сопровождается появлением второй гармоники в генерируемом напряжении, что оказывает влияние на величину этого напряжения. Но учи тывая незначительность этого влияния и возможность компенсирования его с помощью независимого регулирования по напряжению, взаимным влиянием ре, гуляторов частоты и напряжения в ста тике можно...

Литьевая форма для изготовления изделий из полимеров

Загрузка...

Номер патента: 689079

Опубликовано: 07.01.1989

Авторы: Воробей, Герцович, Вапник

МПК: B29C 45/40

Метки: полимеров, форма, литьевая

...стороны с выступом, и с другой стороны - с попнутрением под литник, а в обойме выполнен паз пад выступ кулачка и закреплен расположенный в пазу регулируемый улар, взаимодействующий с выступом кулачка.На фиг.1 показана подвижная полуФорма па плоскости Разъема, вид вплане; на фиг,2 - узел 1 на фиг,1;на Фиг.3 - сечение Б-Б на фиг.2; нафиг.4 - сечение В-В на Фиг.1 (видны направляющие перемещения полуматриц); на фиг.5 - сечение А-А на фиг,1;на Фиг.б - подвижная палуформа вмомент сброса изделия и литников изФормы.Литьевая Форма содержит неподвижную1 и подвижную 2 плиты, обойму 3, установленную на подвижной плите, размещенные в обойме клинавидные полуматрицы 4 и 5, в одной полуматрицешарнирно закреплены кулачки б, Каждый кулачок выполнен с...

Устройство для увлажнения изделий

Загрузка...

Номер патента: 1433464

Опубликовано: 30.10.1988

Авторы: Марасанов, Вапник

МПК: A43D 11/14

Метки: увлажнения

...на датчик; 25 - температурный сигнал парогенератора;26 - включение реле 12.Для .объяснения регулирования температуры парогенератора рассмотрим схему, представленную на фиг. 2.До подачи пара из парогенератора 8 в камеру 1 клапан 10 закрыт, реле 12 отключено и по связи 18 поступает нулевой, а по связи 19 единичный сигнал. В результате реле 12 по связи 18 выдает н парогенератор нулевой сигнал, а по связи 19 выдает единичный сигнал, разрешающий измерительному прибору 16 через блок 17 реле производить регулирование температуры в парогенераторе.При поступлении сигнала с клапана 10 подачи пара Фиг. 1) срабатывает реле 12. В результате на выходе последнего возникают дна сигнала: первый подает команду на запрещение регулиронания...

Лопасть рабочего колеса пропеллерной гидротурбины

Загрузка...

Номер патента: 1353924

Опубликовано: 23.11.1987

Авторы: Вапник, Швачко, Завьялов, Веремеенко, Нагорный, Серебрянникова, Гольдшмидт, Потетенко

МПК: F03B 3/12

Метки: колеса, лопасть, рабочего, гидротурбины, пропеллерной

...Г -- 1,0910 г+0,6096 - лопастный угол на Выходе; макс=02222 Г - 0,2944 Г+0,1017 максимальный прогиб средней линии про - филя; О -.= - 0,05695 Г 2 - 0,0539 г+0,0542 - максимальная толщина лопасти;= - 0,9235 Г 2+1,559 г+0,05546 - длина хорды цилиндрического сечения; 1= - 1,5289 г"+ +2,1431 г - 0,1198 - длина проекции хорды сечения в плане; г .=0,0536 г - 0,0699 г+ +0,0241 - радиус входной кромки, где акс, бмакс, 1 1 а, Гвх, Г ОТНЕСЕНЫ К ДИаметру рабочего колеса, координата в пределах 0,15(г(0,5, а значения углов выражены в радианах. 2Использование предлагаемого изобретения позволяет получить дополнительную выработку электроэнергии за счет повышения КПД турбины и повысить надежность работы за счет снижения уровня пульсаций давления....

Механизм поворота лопаток направляющего аппарата гидромашины

Загрузка...

Номер патента: 1332066

Опубликовано: 23.08.1987

Авторы: Вапник, Шилов, Синько

МПК: F03B 3/18

Метки: лопаток, поворота, гидромашины, аппарата, механизм, направляющего

...Ж, Рауш но ВНИИП 3035 л. Проектна Производственно-полиграфическое предприятие, г. Ужгор Изобретение относится к гидромашиностроению и может быть использовано в механизмах поворота лопаток гидравлических машин, нацример гидротурбин.Цель изобретения - упрощение конструкции и повышение надежности механизма поворота лопаток направляющего аппарата гидромашины. 1 ОНа фиг.1 изображен механизм поворота лопаток, продольный разрез; на фиг.2 - то же, вид сверху. Механизм поворота лопаток направляющего аппарата гидромашины содер жит расположенные на цапфах 1 поворотных лопаток 2 рычаги 3 с закрепленными на них при помощи разрывных элементов 4 накладками 5 и размещен ные между лопатками 2 и рычагами Э корпуса подшипников 6.Каждый рычаг 3 снабжен...

Рабочее колесо радиально-осевой обратимой гидромашины

Загрузка...

Номер патента: 1286801

Опубликовано: 30.01.1987

Авторы: Дедков, Кузьмин, Вапник, Панченко, Федулов, Скрынник, Веремеенко

МПК: F03B 3/02

Метки: гидромашины, колесо, радиально-осевой, рабочее, обратимой

...2Изобретение относится к гидромаши, максимальные размеры которых в ностроению и может быть использовано проекциях на горизонтальную и вертипри проектировании обратимых гидрома- кальную оси выполнены в соответствии шин радиально-осевого типа. с приведенными соотношениями, в реЦель изобретения - повышение КПД 5 зультате плавного изменения скорости гидромашины. потока происходит повышение КПДНа чертеже изображено меридиональ- гидромашины.ное сечение рабочего колеса радиально-осевой обратимой гидромашины, Формула из обретенияРабочее колесо радиально-осевой 10обратимой гидромашины содержит втулку1 и обод 2, очерченные в меридиональном сечении кривыми, описываемымиуравнением Рабочее колесо радиально-осевой обратимой гидромашины,...

Установка для увлажнения изделий

Загрузка...

Номер патента: 1279587

Опубликовано: 30.12.1986

Авторы: Петровский, Вапник, Таубин

МПК: A43D 11/14

Метки: увлажнения

...изделиями, подает командумеханизму 5 перемещения на закрытие крьппки 3. После закрытия крьппки 5 3 подается команда на открываниеклапана 10, соединяющего камеру 1 свакуумной системой 9. По достижениив камере 1 определенной величины вакуума, предварительно заданной надвухпозиционном регуляторе 20, последний подает команду на закрытиеклапана 1 О и одновременно подает сигнал в элемент 22. Клапан 1 О, отсоединив камеру 1 от системы 9 вакуума,, через датчик 16 подает сигнал надругой вход элемента 22 и одновременно включает механизм 6 на закрытие крьппки 4 камеры 2, Элемент 22,получив сигнал от клапана 10, выдаеткоманду на открывание клапана 13.Пар поступает в камеру 1 от системы12 и начинается режим увлажнения.Процесс подачи пара происходит...

Направляющий аппарат гидромашины

Загрузка...

Номер патента: 1239392

Опубликовано: 23.06.1986

Авторы: Синько, Вапник, Лейкихман, Шилов, Грунский, Веремеенко

МПК: F03B 3/18

Метки: гидромашины, аппарат, направляющий

...тийРаушская каб.,кряж 414 ВНИИПИ 1"осуда по делам и 113035, Иоскгрствеццо зобретек а, 6-35) Прое афическое предприятие, г. Ужг ая,изводствекно-полиг Изобретение относится к гидромашикостроецию и может быть использовано в направляющих аппаратах гидромашик.Цель изобретения - повышение надежности работы и КПД гидромашины,На фиг.1 показан направляющий аппарат, продольный разрез; на фиг.2сечение А-А на фиг.1,Направляющий аппарат гидромашинысодержит поворотные лопатки 1 с цапфами 2, установленные на ких рычаги3, соединенные с последними при помощи срезных,пальцев 4 накладки 5,кинематически связанные с регулирующим кольцом (не показано) механизмаповорота лопаток, упоры 6 для ограни.чеция угла самопроизвольного поворота лопаток,...

Установка для тепловой обработки изделий

Загрузка...

Номер патента: 1236276

Опубликовано: 07.06.1986

Авторы: Данилова, Вапник

МПК: A43D 95/10, B26B 15/00

Метки: тепловой

...выпол ценные из трубчатых электронагревателей 11.К нижним концам перегородок 9 и к верхним частям проемов 5 и 6 прикреплены воздухонепроницаемые шторки 12 из стеклоткапи, собранной гармошкой. Нижняя частьзО каждой шторки 12 закреплена на резиновой полосе 13, а концы всех резиновых полос 13 соединены с прямоугольной металлической подвижной рамкой 14, прилегающей к вертикальным стенкам рабочей ка меры 1. Для подъема и опускания подвижной рамы 14 со шторками 12 служит пневмо 35 1 илипдр 15, установленный под рабочей камерой . ера), к которой устанавливается направля. емая на обработку обувь 10, и зону выгрузки - правая часть конвейера, где производится съем обработанной обуви 10.Система управления установки включает реле времени,...

Горизонтально-замкнутый тележечный конвейер

Загрузка...

Номер патента: 1234299

Опубликовано: 30.05.1986

Авторы: Овчинников, Леляков, Вапник

МПК: B65G 17/00

Метки: тележечный, конвейер, горизонтально-замкнутый

...нижние направляющие 6 для верхних 7 и нижних 8 опорных катков тележек 9, связанных с цепью 10 пальцами 11.Опорные катки 7 и 8 тележки 9 (фиг. 2, 3) смонтированы на осях 12, на которых свободно установлены втулки 13, Оси 12 через втулки 13 закреплены на кронштейнах 14, присоединенных к втулкам 15 шарнирного соединения.Шарнирное соединение выполнено в виде двух основной и дополнительной осей 16 (фиг. 4), на каждой из котрых установлено по втулке 15. Оси 16 смонтированы в кронштейнах 17 и 18, выполненных заодно с корпусом тележки 9.Другим вариантом крепления осей 16 шарнирного соединения может быть установка их в подшипниках, приболченных к задней стенке корпуса тележки 9. В этом случае отсутствуют втулки 15, кронштейны 14 присоединяются...

Горизонтально-замкнутый тележечный конвейер

Загрузка...

Номер патента: 1169898

Опубликовано: 30.07.1985

Авторы: Соколов, Данилова, Вапник, Овчинников, Леляков

МПК: B65G 17/00

Метки: тележечный, конвейер, горизонтально-замкнутый

...катки 12 и 13тележки 9 (фиг, 3 и 4) смонтированы наосях 14 с установленными на них втулками15. Последние присоединены с помогцью кронштейнов 16 к дополнительным втулкам 17и 18, установленным ца дополнительной оси19, на которой жестко смонтированы катки 407 и 8 и которая соединена жестко с корпусом тележки 9 посредством стопорных винтов 20.Благодаря вертикальной оси 19 и втулкам 1 и 18 расстояние между осями 14 катков 12 и 13 может уменьшаться при сближении кронштейнов 16.Каток 8 выполнен двойным, корпус 21которого жестко соединен с осью 19 черезлыску 22, выполненную на последней.Стойки 4 (фиг. 5) снабжены приемными 50полками 23 для приема контейнера 24 сполу фабрикатом. В данном конвейере тележки 9 соединеныс цепью 10 неотделимо от нее в...

Установка для увлажнения изделий

Загрузка...

Номер патента: 1134163

Опубликовано: 15.01.1985

Авторы: Соколов, Вапник, Таубин

МПК: A43D 11/14

Метки: увлажнения

...самым в самоустанавливающийся узел шарнирное соединение способствует равномерному прижатию крышкик плоскости загрузочного отверстия камеры,равномерно сжимая кольцевую прокладку исоздавая надежную герметизацию.Таким образом, крышка для герметизации выполняет в установке две функции;первую - герметизацию загрузочного отверстия камеры; вторую - размещение накрышке держателя заготовок и обеспечение относительно центрированного вводапоследнего в рабочую зону камеры.Применение обычного шарового шарнира допускает ориентировочно перекос крышки с держателем заготовок относительногоризонтальной плоскости на 30, что необеспечивает выполнения крышкой функ.ций, обусловленных конструкцией установки,Для обеспечения условий, при которыхкрышкой...

Направляющий аппарат гидромашины

Загрузка...

Номер патента: 1038538

Опубликовано: 30.08.1983

Авторы: Барсуков, Гельфенбаум, Веремеенко, Грунский, Вапник, Шилов

МПК: F03B 3/18

Метки: направляющий, гидромашины, аппарат

...цель достигается тем, чтов направляющем аппарате гидромашины, 2 Бсодержащем поворотные лопатки с цапфами, имеющими срезы и установленными вотверстиях рычагов механизма поворота,и контактирующие со срезами цапф сухари, каждый из которых расположен в отверстии рычага и имеет два плоскоих пе- ЗОресекающихся скоса, контактирующих спопарно направленными навстречу другдругу клиньями, соединенными при помощи стяжных элементов, контактирующиеповерхности срезов цапф и сухарей выполнены плоскими, клинья размещены в от- З 5верстиях рычагов, а сухари обращены скосами к противоположным торцам рычагов.На фиг, 1 изображен направляющийаппарат, продольный разрез; на фиг. 2 -то же, вид сверху. Направляющий аппарат гидромашины содержит поворотные...

Устройство для стабилизации потока за рабочим колесом гидромашины

Загрузка...

Номер патента: 1035272

Опубликовано: 15.08.1983

Авторы: Мельников, Андреев, Рыбалка, Вапник, Линецкий, Веремеенко, Борщ, Кузьмин

МПК: F03B 11/00

Метки: стабилизации, потока, колесом, рабочим, гидромашины

...колесаи возможность образования вихревого . . 15жгута, что в совокупности приводит кпадению КПД гидромашины и ее мощности.Цепью изобретения является повышение мощности и КПД гидромашины,Цель достигается тем, что устройство 20дпя стабилизации потока эа рабочим копесом гидромашины, содержащее копьцо,закрепленное при помощи штанг на отсасывающей трубе гидромашины и распоно- .женное соосно обтекатепю рабочего колеса, снабжено неподвижными лопатками,закрепленными на наружной поверхностикольца и имеющими наружный диаметр,составляющий 0,35-0,65 от наружногодиаметра рабочего копеса,а копьцо имеетформу усеченного конуса с образующей,являющейся продолжением образующейобтекатепя, и установлено непосредственно за ним,На фиг. 1 представлена...

Уплотнение лопасти рабочего колеса поворотнолопастной гидромашины

Загрузка...

Номер патента: 1032209

Опубликовано: 30.07.1983

Авторы: Точилин, Старченко, Веремеенко, Вапник, Линецкий, Грунский

МПК: F03B 11/00

Метки: уплотнение, лопасти, гидромашины, рабочего, колеса, поворотнолопастной

...повышаетнадежность работы уплотнения и егодолговечность.Тираж 501 Подписноерод, ул, Проектная,35 1 10322Изобретение относится к гидромашиностроению и может быть использовано в конструкциях поворотно-лопаст" ных гидромашин.Известно уплотнение лопасти рабочего колеса поворотно-лопастной гидромашины, содержащее размещенный в кольцевом пазу между цапфой лопасти и стенкой цилиндрической расточки корпуса рабочего колеса пакет эла О стичных элементов, разделяющий паз на наружную и внутреннюю полости и состоящий из последовательно расположенных нажимного кольца с кольцевым пазом, -образных манжет и распор ного кольца клиновидного профиля, взаимодействующего со стороны вершины с последней манжетой и образующего с ней промежуточную полость, и...

Став двухъярусного ленточного конвейера

Загрузка...

Номер патента: 962128

Опубликовано: 30.09.1982

Авторы: Леляков, Вапник, Соколов, Овчинников, Таубин, Шнейдер

МПК: B65G 21/06

Метки: став, конвейера, ленточного, двухъярусного

...собой, при этомприемные лотки закреплены на опорных стойках.Кроме того, каждая опорная стойкаснабжена плужковым сбрасывателем.На фиг, 1 изображен конвейер, видсбоку, на Фиг. 2 и 3 - то же, вид сверху,варианты расположения опорных стоек,на Фиг, 4 - соединение продольныхбалок, вид сверху, на фиг. 5конвейер, поперечный разрез.Став двухъярусного ленточногоконвейера содержит продольные балки 401 и 2, которые состоят из отдельныхпрофильных элементов 3 и 4 одинаковой длины, состыкованных в шахматном порядке один с другим (фиг.4).Балки 1 и 2 соединены между собойстяжками 5, которые расположены вместах стыков профильных элементовподряд или через один и два стыкав зависимости от длины элементов,и крепятся к опорным стойкам б спомощью накладок 7...

Способ синхронизации гидродвигателей и устройство для синхронизации гидродвигателей

Загрузка...

Номер патента: 931991

Опубликовано: 30.05.1982

Авторы: Рассказов, Постников, Гольдберг, Вапник, Пимбургский, Ляшко, Ушомирский, Ривлин, Веремеенко, Дмитрухин

МПК: F15B 9/03

Метки: синхронизации, гидродвигателей

...осредненного сигнала. Сигнал последнегопропорционален положению центракольцевого затвора (при четном числегидродвигателей), а по знаку противоположен сигналам датчиков 5 и 6 изадатчика 14, Этот сигнал поступаетна другие входы первых сравнивающихустройств 10 и 11, где формируетсяобщая составляющая управляющего сигнала, которая задает скорость перемещения гидродвигателей, зависящуюот скорости нарастания сигнала задатчика 14,Из-за воздействия внешних факторов, неодинаковых характеристик гидродвигателей 1 и 2 и других элементов устройства, скорости перемещения будут отличаться от заданной,что.может привести к перекосу затвора 15Для предотвращения этогодля каждого гидродвигателя Формируют индивидуальную составляющуюуправляющего...

Уплотнение лопаток направляющего аппарата гидромашины

Загрузка...

Номер патента: 918494

Опубликовано: 07.04.1982

Авторы: Веремеенко, Гольдшмидт, Вапник, Лугарь, Лейкихман

МПК: F03B 3/18

Метки: направляющего, уплотнение, гидромашины, аппарата, лопаток

...чем площадь выступающей его части, то результирующая сила, совпадая с частотой пульсируюИзобретение относится к гидромашиностроению и может быть использовано внаправляющих аппаратах гидромашин.Известно уплотнение лопаток направляющего аппарата гидромашины, содержащее выполненную в каждой лопатке фасонную канавку с наклонной стенкой, снабженную прижимной планкой, жестко закреп-.ленной в последней и размещенный в канавке уплотнительный элемент 1,Недостатком такого уплотнения является возможность вырывания уплотнительногоэлемента из канавки направляЮщей лопатки,что приводит к снижению надежности уплотнения.Цель изобретения - повышение надеж.,ности уплотнения.Указанная цель достигается тем, что надне канавки дополнительно...

Затвор гидромашины

Загрузка...

Номер патента: 857531

Опубликовано: 23.08.1981

Авторы: Чепело, Рубцов, Зудочкин, Линецкий, Меловцов, Веремеенко, Вапник, Угольников, Скрынник, Фридман

МПК: F03B 3/18

Метки: гидромашины, затвор

...лопатками 2 направляющего аппарата 3 и статорнымиколонками 4 и снабженное тягами 5, силовым приводом 6 и синхронизирующим элементом 7, выполненным в виде цилиндрического поворотного кольца 8, соединенногос силовым приводом 6 и имеющего винтовыепазы 9 с размещенными в них роликами 10,сочлененными с концами тяг 5.Затвор гидромашины работает следующим образом,При повороте силового привода 6 роли 1 О ки 10, прокатываясь в винтовых пазах 9,поднимаются, увлекая за собой и тяги 5.Запорное кольцо 1 поднимается, открываядоступ воды к направляющему аппарату 3.При повороте силового привода 6 в противоположном направлении происходит опус 15 канне запорного кольца 1 до упора.Регулировка размеров между роликами 1 Ои запорным кольцом 1, а также...

Многоканальный затвор

Загрузка...

Номер патента: 842320

Опубликовано: 30.06.1981

Авторы: Веремеенко, Вапник, Коновалов, Гельфенбаум, Угольников

МПК: F16K 11/22

Метки: затвор, многоканальный

...кольцевого привода, образованный патрубком 2 и ободом 21, закрыт крышкой 22. Сопряжения гильзы с цилиндром и корпусом уплотнены уплотнителями 23. Перемещение гильзы 9 на открытие патрубка 2 осуществляется под действием давления управляющей среды, подведенной в полость 24, полость 25 при этом соединяется со сливом; перемещение на закрытие происходит под действием давления в полости 25.В патрубке 3 размещена цилиндрическая гильза 1 О, соединенная посредством ребер 26 зп с цилиндром 27 привода 28. Поршень 29 привода крепится к приливу 30 обтекателя 6. Цилиндр 27 одновременно служит направляющей гильзы 10. Перемещение гильзы 1 О на открытие патуубка 3 происходит под действием давления управляющей среды в полости 31, на закрытие - в по....

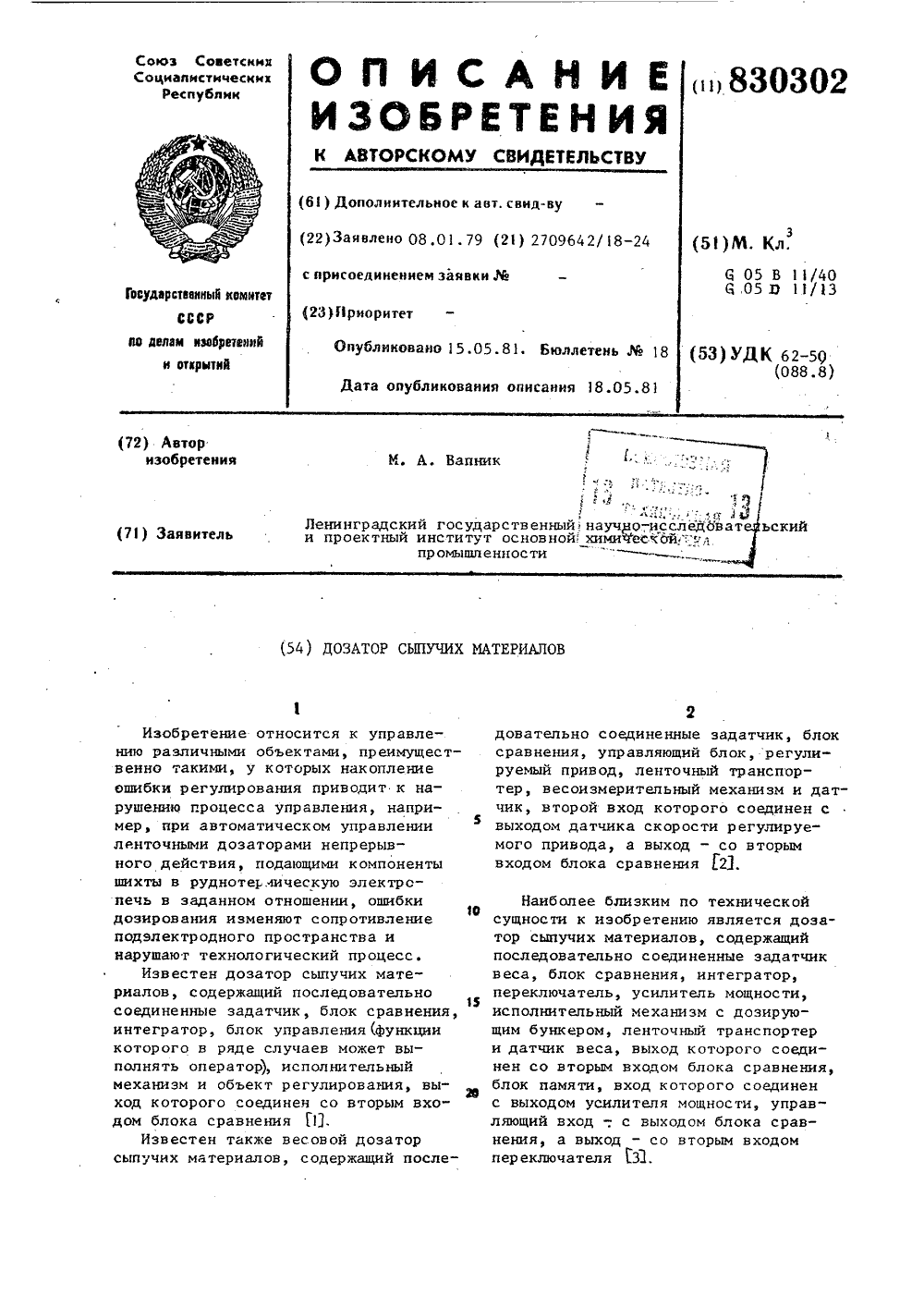

Дозатор сыпучих материалов

Загрузка...

Номер патента: 830302

Опубликовано: 15.05.1981

Автор: Вапник

МПК: G05B 11/40

Метки: дозатор, сыпучих

...2 поступает на ленточный транспортер 4,на выходе которого установлен датчик5 веса. Сигнал с выхода датчика 5веса сравнивается с сигналом за 1 датчика б веса в блоке 7 сравнения, Разность этих сигналов с блока 7 сравнения поступает на вход интегратора 8.Если в начальный момент временисигналы на выходе блока 7 сравнения. и интегратора 8 равны нулю, т.е.хул 8=О, переключатель 14 подключаетвход усилителя мощности 1 О к общейшине 15. В какой-то момент временипроисходит возмущение дозатора и сиг Онал на выходе датчика 5 веса оказывается больше выходного сигнала задатчика 6, т. е. хбхь . Соответственнох = х- Хь 3 0 и положительный сигнална выходе интегратора 8 возрастает.Когда интеграл от сигнала рассогласования превышает некоторое допустимое...

826572

Загрузка...

Номер патента: 826572

Опубликовано: 30.04.1981

Авторы: Данцис, Дрессен, Степанов, Вапник, Ишханов, Черенкова, Жилов, Митрофанов

МПК: H05B 7/11

Метки: 826572

...2, нуль-органа 3, блока4 коррекции, блока 5 сравнения, блока б задания, датчика 7 тока электрода блока 8 деления и дополнительногоблока 9 задания.Предлагаемое устройство работает 60следующим образом.В трехфаэных руднотермических печах ток каждой фазы подается к электродам от шинного или трубчатого токопровода через электрододержатель 65 патронного тока, который включает соединенные параллельно двенадцать контактных плит.В процессе нормальной эксплуатации печи наиболее нагруженными током являются контактные плиты, обращенные к центру печи и в местах токоподвода,Номинальный ток печи 1 ком =82 кА.Рабочий ток находится в пределах 6080 кА. В случае нормальной работыэлектрододержателя токораспределениепо контактным пл: .м будет таким,каконо...

Способ коксования самоспекающегося электрода и устройство для его реализации

Загрузка...

Номер патента: 777859

Опубликовано: 07.11.1980

Авторы: Ковалев, Жилов, Вапник, Атабаев, Цвит

МПК: H05B 7/09

Метки: самоспекающегося, коксования, электрода, реализации

...щек 7, причем скоксовавшаясячасть 8 электрода расположена,в зоне щекй "нийе их, а нескоксовавшаяся часть 9 -над щеками.Форма конца дополнительного электрода (т. е. насадки) долина обеспечитьмаксимально возможное выделение энергиив нижних слоях жидкой массы при минимально возможной концентрации электроэнергиина поверхности токопровода.Наверху кожуха электрода делают дваотверстияПеред наращиканием кожухаэлектрода в эти отверстия вставляют 5 10 15 20 25 30 35 40 стержень, на котором крепят дополнительный электрод, После этого снимают подвес, отводят кронштейн и устанавливают новую секцию кожуха, Затем снова подвешивают дополнительный электрод к кронштейну, вынимают стержень и заваривают отверстия.Работает устройство, реализующее...

Приспособление для фиксации обувной колодки

Загрузка...

Номер патента: 679200

Опубликовано: 15.08.1979

Авторы: Соколов, Таубин, Вапник

МПК: A43D 117/00

Метки: обувной, фиксации, колодки

...клин б, установленный наоси 8, жестко закрепленной в штуцере 2.Клин б обращен своим острием к концевойчасти штуцера 2. При этом профиль клина б вы.бирается в зависимости от параметров "а" (расстояние от верхней части пластины 5 до центраотверстия под штуцер 2) и "в" (расстояние отбоковой грани опорной площадки 9 до центра 25отверстия нод штуцер 2), где "а 1, в" и "аэ,в" - параметры, соответствующие колодКамразных размеров.За счет профильного участка клина 6, взаимодействующего с опорной площадкой 9 колод Э 0ки 3, обеспечивается плавное перемещение колодки 3 при установке ее на штуцер 2.Клин 6 установлен с возможностью поворота относительно оси 8 (вправо по чертежу) привзаимодействии с опорной площадкой 9 колод 55ки 3. При этом...

Устройство для измерения температуры расплавов

Загрузка...

Номер патента: 567960

Опубликовано: 05.08.1977

Авторы: Семенов, Вапник

МПК: G01J 5/08

Метки: температуры, расплавов

...агрегата, на котором измеряетсятемпература. Общая надежность устройствасущественно снижается из-аа наличия промежуточных деталей (шкивы, ремень, натяжное приспособление и т.д,).Цель изобретения - уменьшение габаритов устройства и повышение его надежности в работе.Для этого визирная труба выполнена ввиде ротора двигателя с центральным сквозным отверстием, заполненным светопрово-,дом,На чертеже изображено измерительноеустройство, общий вид. Устройство состоитиз приемника излучения 1 с объективом 2и двигателя с неподвижным статором 3 ивращающимся ротором 4, которые установо лены в корпусе 5, В роторе двигателя выполнено сквозное отверстие, заполненноесветопроводом 6. Светопровод охлаждаетсясжатым воздухом, поступающим от...

Фоскар устройство для автоматического регулирования электрического режима дуговой печи

Загрузка...

Номер патента: 564743

Опубликовано: 05.07.1977

Авторы: Гордон, Вапник, Пушкин

МПК: H05B 7/148

Метки: режима, электрического, печи, фоскар, дуговой

...6 являетаянапряжение на электроде.Статическая характеристика блока огра.ниченцой стабилизации (фиг. 1 ) задана,например, линией ОУЛК, При этом,в зависвмости от величины входного напряжения 0Вхкоторое может быть меньше или большенапряжейия У (точка перегиба У ), регуО лируется ток электрола в двух вариантах.т три напряжении -на электроде бпльше. -ца выходе блока 6 огрсттттгттнттой стабилизации форлтируется ттостптттпт тй сигнал13 - Сотт 5, который ттреобразутя в блокетт 3 в постояинт:тй т игнац задании и тте;.тутта564743 1 на блок сравнения 4, На блок сравненияприходит также от блока 1 .сигнал токаэлектрода. Разность этих сигналов, полученная на выходе блока 4, управляет блоком перемещения электрода 5. В результате такого регулирования...
