Состав для обработки карбонатных пластов

Номер патента: 1506983

Опубликовано: 27.05.1999

Авторы: Долгов, Тагиров, Каллаева

МПК: E21B 43/27

Метки: пластов, состав, карбонатных

Состав для обработки карбонатных пластов, содержащий поверхностно-активное вещество, соляную кислоту, металл и воду, отличающийся тем, что, с целью повышения растворяющей способности карбонатных пород, он дополнительно содержит плавиковую кислоту и дизельное топливо, а в качестве поверхностно-активного вещества - смесь алкилэтоксисульфатов фракции C10 -C15 и -олефинсульфонатов фракции C10 -C19, в качестве металла - алюминиевую пудру при следующем соотношении компонентов, мас.%:Алкилэтоксисульфаты фракции C10 -C15 - 1,3 - 2,0

Способ бурения скважины в интервалах проявляющих пластов

Номер патента: 1468055

Опубликовано: 10.04.1999

Авторы: Тагиров, Михайлов

МПК: E21B 21/00, E21B 21/08

Метки: проявляющих, скважины, пластов, интервалах, бурения

Способ бурения скважины в интервалах проявляющих пластов, включающий герметизацию устья скважины и создание противодавления в соединенной с ним герметизированной емкости с буровым раствором частично заполненной газом, отличающийся тем, что, с целью повышения надежности и эффективности бурения путем автоматизации процесса ограничения поступления флюида в скважину, противодавление в герметизированной емкости создают путем заполнения ее до начала бурения газом с начальными параметрами состояния газа, выбранными из условия обеспечения создания противодавления пластовому давлению, а расход жидкой фазы из герметизированной емкости в процессе бурения поддерживают равным подаче бурового раствора в...

Устройство для очистки промывочной жидкости от твердых включений

Номер патента: 1058341

Опубликовано: 10.04.1999

Авторы: Тагиров, Михайлов, Темиров, Савенков

МПК: E21B 21/06

Метки: включений, промывочной, твердых, жидкости

1. Устройство для очистки промывочной жидкости от твердых включений, содержащее корпус с входным и выходным штуцерами, фильтр, установленный соосно внутри корпуса, разгрузочный клапан с седлом и возвратную пружину, отличающееся тем, что, с целью повышения качества процесса регенерации фильтра, последний выполнен из двух телескопически установленных перфорированных труб, наружная из которых установлена с возможностью осевого перемещения и имеет в верхней части поршень, расположенный в корпусе, а ее нижний конец жестко связан с разгрузочным клапаном, причем верхняя часть внутренней трубы соединена с корпусом и имеет окна, сообщающую ее внутреннюю полость с надпоршневой зоной корпуса, а...

Полимерный состав для временной изоляции пласта

Номер патента: 1743249

Опубликовано: 27.01.1995

Авторы: Вагина, Каллаева, Нифантов, Швец, Ильяев, Воробьева, Тагиров, Акульшин

МПК: E21B 33/138

Метки: полимерный, пласта, изоляции, временной, состав

ПОЛИМЕРНЫЙ СОСТАВ ДЛЯ ВРЕМЕННОЙ ИЗОЛЯЦИИ ПЛАСТА, содержащий радиолизованный - облучением полиакриламид и воду, отличающийся тем, что, с целью повышения надежности изоляции за счет улучшения реологических параметров раствора, он дополнительно содержит кальций азотнокислый при следующем соотношении компонентов, мас.%:Радиолизованный g -облучением полиакриламид - 0,5 - 0,8Кальций азотнокислый - 30 - 50Вода - Остальное

Способ доизвлечения вольфрама и молибдена из отвальных кеков

Загрузка...

Номер патента: 1831509

Опубликовано: 30.07.1993

Авторы: Тагиров, Степанов, Моржохов, Попова, Тлехугов, Резниченко, Хараева, Палант

МПК: C22B 34/30, C22B 34/34, C22B 34/36 ...

Метки: доизвлечения, отвальных, вольфрама, молибдена, кеков

...молибден, присутствующие в отвальном оксидном кеке, выщелачиваются и переходят в раствор, который содержит более 100 г/л йа 2 СОз и около 1 г/л ЮОз(Мо). Содержание вольфрама (молибдена) в отвальных кеках уменьшается в 5 раз,Таким образом, осуществляя процесс спекания отвальных кеков согласно данному техническому решению, мы совмещаем процесс доиэвлечения вольфрама (молибдена) из отвальных продуктов с процессом регенерации соды, поскольку, получаемые растворы могут быть использованы для автокласно-содового вскрытия рудного сырья, т.е. имеется возможность полностью замкнуть процесс с существенным соращением использования соды.Сульфат натрия в этом случае может .быть получен упариванием сливных растворов, получающихся по экстракционно...

Магнитострикционное устройство линейных микроперемещений

Загрузка...

Номер патента: 1286030

Опубликовано: 30.06.1993

Авторы: Афанасьева, Кусимов, Грахов, Тагиров, Любарский, Прохоров, Тлявлин, Лебедев

МПК: H01L 41/12, H02N 2/00

Метки: микроперемещений, линейных, магнитострикционное

...иа внутренних трубках 2 и 4. Обмотки поперечного намагничивания 7 и 8 охватывают попарно элементы и 2 и элементы 3 и 4. Трубки при по" мощи перемычек 9,10,11 соединены последовательно следующим образом: 1 с 3, 3 с 2, 2 с 4. Устройство кре" 35 пится к неподвижному основанию 12 с помощью фланца 13, соединенного с внешней трубкой 1, К свободному концу трубки 14 подсоединяется перемещаемый объект (на чертеже не пока" зан).Действие устройства основано на том, что при продольной магнитострикции одновременно возникает поперечная магнитострикционная деформация другого знака, относительная величина которой составляет около половины продольной.Так, если подать питание в обмотку продольного намагничивания 6 и 5 О 30 2обмотку поперечного...

Многокамерная отсадочная машина

Загрузка...

Номер патента: 1803183

Опубликовано: 23.03.1993

Авторы: Артищев, Белокрылецкий, Тагиров, Кнапп, Логинов

МПК: B03B 5/10

Метки: отсадочная, многокамерная

...максимальная, т,к. максимален наклон решета, что обеспечивает оптимальную разрыхленность постели для выделения мелких частиц при минимальных расходах воды и воздуха, причем более крупные частицы обогащаемого материала как бы увеличивают высоту искусственной постели и, тем самым, повышают ее избирательность по отношению к мелким частицам, вынос которых в слив не происходит. В последующих камерах подвижность частиц уменьшается за счет уменьшения наклона решета по экспоненциальному закону, и в каждой камере создается необходимая разрыхленность частиц узкого класса крупности, что приводит к увеличению извлечения полезного компонента,На чертеже представлен общий вид многокамерной отсадочной машины,Машина включает корпус 1, состоящий из...

Устройство для пробивки вертикальных скважин

Загрузка...

Номер патента: 1796742

Опубликовано: 23.02.1993

Авторы: Стоян, Тагиров, Носов

МПК: E02D 3/046, E01C 19/34, E02D 3/02 ...

Метки: скважин, вертикальных, пробивки

...в разрезе.Устройство для пробивки вертикальныхскважин монтируется на транспортномсредстве 1 на раме 2, на которой вертикально установлены направляющие 3 каретки 4.Каретка, выполняющаятакже функцию демпфирующего приспособления, выполненав виде пригруза 4 (цилиндрической формы),имеющего внутреннее коническое сквозноеотверстие 5, через. которое проходит грузовой трос 6 и шланг 7 воздухоподачи, Состенками 8 внутреннего конического сквозного отверстия 5 контактирует пневмопробойник 9 своей верхней частью. Каретка -пригруз 4 имеет проушины 10, через которые она установлена на вертикальных направляющих 3 с возможностьюперемещения,Пневмапробойник 9 подвешен на грузовом тросе 6 от лебедки 11, проходящем через сквозное отверстие 5, и...

Вращающийся превентор

Загрузка...

Номер патента: 1776759

Опубликовано: 23.11.1992

Авторы: Тагиров, Луценко, Романовский

МПК: E21B 33/06

Метки: превентор, вращающийся

...уплотнения - в виде размещенного в цилиндрической полости корпуса подпружиненного плунжера с наконечником и нажимного кулачка, установленного на вращающемся стволе с возможностью.взаимодействия с наконечником подпружиненного плунжера, причем подплунжерная полость цилиндрической камеры корпуса гидравлически связана со средней камерой шевронного уплотнения, а корпус имеет трубопровод для сообщения верхней камеры шевронного уплотнения с емкостью для смазки.На фиг. 1 представлен вращающийся превентор; на фиг, 2 - система смазки превентора,5 10 15 20 25 30 35 40 45 50 55 Превентор состоит иэ основания 1. корпуса 2, узла вращения 3, шевронного уплотнения 4, вращающегося ствола 5 с уплотнительным элементом б. В стенке корпуса выполнена...

Устройство для удаления льда с дорожного покрытия

Загрузка...

Номер патента: 1771497

Опубликовано: 23.10.1992

Автор: Тагиров

МПК: E01H 5/10

Метки: покрытия, удаления, дорожного, льда

...по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к средствам очистки дорог от снега и льда.Цель изобретения - повышение эффективности использования энергии выхлопных газов.На чертеже изображено устройство для уничтожения льда на дорожных покрытиях.Устройство содержит магистраль отработанных (выхлопныв).газов двигателя 1 автомобиля, подключенные через коммутирующие механизмы 2 параллельно глушителю 3 сопла 4, установленные стационарно перед каждым колесом автомобиля.При выезде из города водитель нажатием на педаль 5 через коммутирующий механизм 2 соединяет выход двигателя 1 с соплами 4, Для обратного...

Контейнер для хранения овощей и фруктов

Загрузка...

Номер патента: 1759744

Опубликовано: 07.09.1992

Автор: Тагиров

МПК: B65D 85/34

Метки: фруктов, овощей, контейнер, хранения

...вертикально и выполнена секционной из планок с сооснымиотверстиями б, свободно установленных наштыре 7, закрепленном на основании 1, свозможностью взаимодействия свободными концами с внутренней поверхностью передней стенки 5, причем высота штыря 7выполнена меньше высоты стенки 5 на величину высоты планки дверцы 4.При насыпке овощей и фруктов в контейнер на штырь 7 надеваются планки дверцы 4 и поворачиваются до соприкосновенияс передней стенкой 5. Поднимается крышка3 овощи и фрукты насыпаются в контейнер.По мере расходования и понижения их уровня снимаются планки дверцы 4, при этом 55снятие планок производится без поднятиякрышки 3, Таким образом уровень овощей ифруктов удобен для набора. Элементы контейнера можно выполнить из...

Стенд для динамических испытаний незамкнутой оболочечной конструкции

Загрузка...

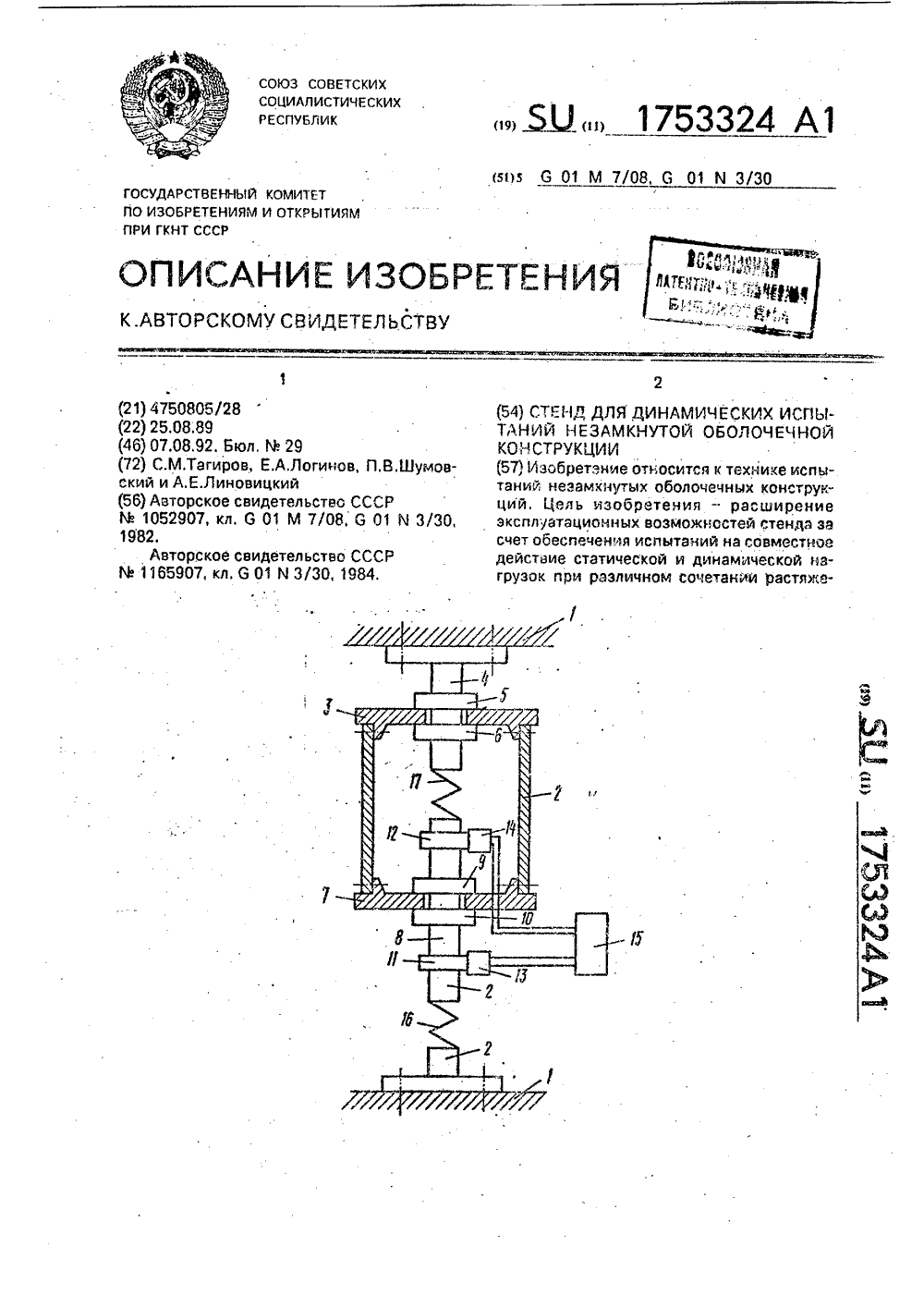

Номер патента: 1753324

Опубликовано: 07.08.1992

Авторы: Тагиров, Шумовский, Логинов, Линовицкий

МПК: G01N 3/30, G01M 7/08

Метки: оболочечной, стенд, незамкнутой, конструкции, динамических, испытаний

...1 а другим концом - через разрушаемый элемент 11 и 12соответственно, с винтом 8.Стенд работает следующим образом,Режим нагружения: статическое растя 30 жение -динамическая разгрузка до определенного значения. Поворотом гайки 9вызывается перемещение винта 8 вверх,приводящее к сжатию упругого элемента 17и растяжению упругого элемента 16, Подбо 35 ром характеристик жесткости упругих элементов 16 и 17 и перемещением винта 8формируется требуемая величина статического растяжения, В заданные моментывремени и с требуемой последовательно 40 стью (один за одним, один из двух, одновременно с блока 15 управления подаютсясигналы один из двух, одновременно) с блока 15 управления подаются сигналы на инициаторы 13 и 14 разрушения.1753324 Формула...

Устройство охлаждения поршня двигателя внутреннего сгорания

Загрузка...

Номер патента: 1740738

Опубликовано: 15.06.1992

Авторы: Кондратюк, Тагиров, Асалин

МПК: F01P 3/08, F02F 3/16

Метки: охлаждения, сгорания, двигателя, внутреннего, поршня

...проставка выполнена не более разности диаметра маслоприемного канала и минимального диаметра конусного канала в проставке,На фиг,1 изображено предлатройство; на фиг.2 - узел на фиг.1,Маслоподводящий трубопровод 1 с соплом 2 расположен напротив маслоприемного канала 3 в поршне 4. Перед каналом 3 в поршне выполнена проточка 5, в которой помещен проставок 6 с конусным каналом 7, сужающимся ко входу в канал 3. Между простравком 6 и проточкой 5 предусмотрен радиальный зазор. Ниже проставка 6 расположено стопорное кольцо 8.Устройство работает следующим обраруя охлаждающего масла, вытекаюз трубопровода 1 через сопло 2, возвуя на коническую поверхостьпроставка б,. смещает его в проточке 5 в радиальном направлении в сторону совпадения осей...

Машина для вибрационной обработки

Загрузка...

Номер патента: 1738612

Опубликовано: 07.06.1992

Авторы: Юнусов, Тагиров, Абдульманов

МПК: B24B 31/06

Метки: вибрационной

...детали. Повышение относительных скоростей вызывает уменьшение цикла обработки, следовательно, происходит увеличение производительности обработки.На фиг.1 изображена схема описываемой машины; на фиг,2 - сечение А-А на фиг,1; на фиг.З - разрез Б - Б на фиг.1; на фиг.4 - сечение В - В на фиг,2; на фиг.5 - сечение Г - Г на фиг.4; на фиг.6 - динамика процесса колебаний.Машина для вибрационной обработки содержит контейнер 1, жестко соединенный с вибрирующей рамой 2. Вал 3, установленный в подшипниковых опорах 4 вибрирующей рамы 2, имеет в средней части сферическое утолщение и приводится во вращение через упругую муфту 5 электродвигателем 6. Вибрирующая рама 2 установлена на четырех резинокордных амортизаторах 7. Обрабатываемая деталь 8...

Универсальный превентор

Загрузка...

Номер патента: 1730427

Опубликовано: 30.04.1992

Авторы: Долгов, Тагиров, Луценко

МПК: E21B 33/06

Метки: универсальный, превентор

...пропускает колонну труб, не подвергаясь износу, так как диаметр проходного отверстия в уплотнителе больше диаметра муфтовых соединений колонны,.При предварительной герметизации межтрубного пространства через открытый вентиль 18 по каналу 17 от внешнего источник; давления в полость 6 подают сжатый газ вентиль 16 закрыт).Под давлением газа уплотнительный элемент увеличивается в объеме, его нижняя секция 5 опирается на корпус 1, а верхняя 3 отжимается вверх, центральная секция 4 обжимает трубу. При достижении величины давления в полости 6, близкой к давлению в скважине, вентиль 18 закрывают, отключая внешний источник давления, и от:рывают вентиль 16, соединяющий полость 6 со скважинным пространством через щели 20 распорного кольца 19...

Флотоотсадочная машина

Загрузка...

Номер патента: 1729594

Опубликовано: 30.04.1992

Авторы: Муратаева, Томилова, Ехлакова, Тагиров

МПК: B03B 5/28

Метки: флотоотсадочная

...в рабочую камеру 1 и разгружается регулируемыми приспособлениями 13, Дополнительная подача воздуха диспергаторами 4 и 11 в рабочую камеру 1 позволяет создать плотный воздушный слой, который снижает возможность проникновения гидрофобных зерен в камерный продукт через 5 10 15 20 25 30 35 40 45 50 55 отверстия решет 3 и 10. Пенный продукт из верхней части 14 камеры 1 через регулируемый сливной порог 5 сливным желобом подается в разгрузочную камеру 6, где под воздействием воздуха из диспергирующего приспособления 11 происходит пневматическая флотация пенного продукта, причем минерализованная пена попадает на слой неминерализованной, перечищается, т,е. освобождается от механически захваченных гидрофильных зерен, которые затем оседают в...

Эжектор

Загрузка...

Номер патента: 1710859

Опубликовано: 07.02.1992

Авторы: Киселев, Тагиров, Луценко, Романовский

МПК: F04F 5/48

Метки: эжектор

...Заказ 325 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Эжектор содержит корпус 1, коническое седло 2, активное сопло 3, приемную камеру 4, камеру 5 смешения с диффузором 6, контактирующую с коническим седлом 2 и подпружиненную относительно него, причем камера 5 смешения и диффузор 6 выполнены из продольных сегментов 7. На боковых поверхностях сегментов 7 выполнены продольные пазы 8, заполненные эластичным материалом, а эжектор снабжен дополнительным диффузором 9, установленным соосно камере 5 смешения, при этом последняя подпружинена относительно сопла 3 и установлена с...

Устройство для базирования выводов радиоэлементов с многорядным расположением выводов

Загрузка...

Номер патента: 1706070

Опубликовано: 15.01.1992

Авторы: Тагиров, Ольшанский, Петров

МПК: H05K 13/04

Метки: многорядным, базирования, расположением, выводов, радиоэлементов

...16 содержит кронштейн 28 и кулачок 29 с зубчатым колесом 30. Кулачок 29 установлен в отверстии 31 неподвижной гребенки 15 и отверстии 32 кронштейна 35 28 с воэможностью вращения относительно своей оси при передаче движения от двигателя 33 через шестерню 34 зубчатому колесу 30, жестко закрепленному на осевом конце 35 кулачка 29 винтом 40 36, Двигатель 33 жестко установлен на ползуне 5 с помощью кронштейна 37. Кронштейн 28 закреплен винтами 38 в отверстиях 39 на неподвижной гребенке 15. Рабочая поверхность 40 кулачка 29 взаимодействует с сопряженной с ней поверхностью 41 подвижной гребенки 16, Печатная ппата 42 устанавливается на общую опорную плоскость 27,Устройство для базирования выво дов радиозлементом с многорядным расположением...

Способ сооружения гравийной набивки

Загрузка...

Номер патента: 1703809

Опубликовано: 07.01.1992

Авторы: Тагиров, Акопов, Долгов, Вагина, Луценко, Нифантов

МПК: E21B 43/08

Метки: гравийной, сооружения, набивки

...производят на забое газом, поступающим иэ пласта. При этом пузырьки газа, находясь в обьеме жидм, имеют на границе раздела из одного адсорбционного пенообразователя, При двика он захватывает частички е обволакивается пленкой воостным слоем пенообразова 1703809ся иэ скважины газом, поступающим из пласта,Естественная проницаемость коллектора не ухудшается, так как поступающий в скважину гаэ препятствует фильтрации жидкости в пласт и закупориванию пор.Способ осуществляют следующим образом.Перед началом процесса скважина работает в режиме "Отбор газа из пласта". Движение газа осуществляется из пласта через щели фильтра и далее по колонне (НКТ) к устью скважины. Межтрубное пространство при этом закрыто, После установления расхода...

Жидкостно-кольцевая машина

Загрузка...

Номер патента: 1687882

Опубликовано: 30.10.1991

Авторы: Райзман, Гайдарь, Тагиров, Данилин

МПК: F04C 7/00, F04C 19/00

Метки: жидкостно-кольцевая

...дугами окружности с радиусом кривизны соответственно Й 1, Йг и Йз, при атом дуги радиусом Йз описаны из центра корпуса 1, а центры дуг равных между собой радиусов Й 1 и Яр смещены относительно центра корпуса 1 вдоль его большой оси симметрии на величину я,Центры радиусов.й 1 и Й 2 смещены от центра корпуса 1 на величину я = (0,2 - 0,3) йр, а радиусы кривизны Я 1, Вг и Вз выбираются из следующих соотношений:Й 1,2 (0,95 - 1,05)йз,йз- й,+д,где Вр - радиус ротора;д - величина зазора ротора относительно корпуса;е- величина смещения радиусов й и Вг относительно центра корпуса.Жидкостно-кольцевая машина работает следующим образом,Газ и жидкость поступают в машину через всасывающие окна 3, При вращении ротора 5 жидкость, отбрасываясь...

Цистерна для транспортировки наливных грузов

Загрузка...

Номер патента: 1685815

Опубликовано: 23.10.1991

Авторы: Шаповалов, Тагиров, Шурыгин, Шумовский

МПК: B60P 3/22, B65D 88/12

Метки: цистерна, грузов, транспортировки, наливных

...емкость 1, представляющую собой обечайку 2 с торцовыми днищами 3 и 4 и наливным приспособлением 5,узел гашения гидроударов, включающийпластины 6, выполненные по форме днищаи жестко связанные между собой соединительным элементом, предс 1 авляющим собой коаксиально расположенные перфорированные кожухи 7 и 8, имеющие форму, гюдобную форме обечайки.Ка жда я пластина 6 соеди не на с соответствующим днищем 3 или 4 посредствомстержней 9 и подпружинена с обеих сторонпосредством пружин 1 О.Кожухи 7 и 8 связаны с противоположными поверхностями обечайки 2 при помощивертикально расположенных пружин 11 снаправляющими 12. В кожухах 7 и 8 выполнены продольные в пластинах 6 вертикальные щелевые отверстия для размещениястержней 9 и направляющих 12...

Узел гашения гидроударов транспортной цистерны

Загрузка...

Номер патента: 1684126

Опубликовано: 15.10.1991

Авторы: Линовицкий, Шумовский, Тагиров, Шурыгин

МПК: B60P 3/22

Метки: узел, цистерны, транспортной, гашения, гидроударов

...устойчивости. Узел гашения гидроударов транспортной цистерны снабжен укрепленным на жесткой тяге посредством по меньшей мере двух спиральных пружин со встречным направлением витков полым перфорированным цилиндром, с наружной поверхносги которого вдоль вго оси закреплены перфорированные пластины. 2 ил,жинами 3 и соединенные между собой жесткой тягой 4, Жесткая тяга выполнена в виде вала, на котором установлен с помощью подшипников качения 5 посредством по меньшей мере двух спиральных пружин 6 со встречным направлением витков полый перфорированный цилиндр 7. На наружной поверхности цилиндра вдоль его оси закреплены перфорированные пластины 8, расположенные равномерно и с зазором к боковой стенке цистерны,Устройство работает...

Стенд для динамических испытаний пластин

Загрузка...

Номер патента: 1677581

Опубликовано: 15.09.1991

Авторы: Шумовский, Логинов, Линовицкий, Тагиров

МПК: G01M 7/00

Метки: стенд, испытаний, пластин, динамических

...7 с атмосферой и управляемый пневмоклапан 13 для стравливания газа из камеры 3 или 4), и средства для создания импульсов давления в камерах 3 и 4 в виде двух электроразрядных гидравлических устройств, каждое из которых включает установленные в стенках камер электроды 14 и подключенный к ним формирователь 15 импульсов тока. Испытуемая пластина 2 отделена от жидкости 16, заполняющей камеры 3 и 4, эластичными мембранами 17, допускающими изгиб пластины 2 беэ нарушения изоляции камер 3 и 4 друг от друга,Стенд для динамических испытаний пластин работает следующим образом,Редуцирующие клапаны 11 настраиваются на заданное давление, Газ из ресиверои 10 поступает через клапаны 11 под заданным давлением в газовые полости аккумуляторов 7 давления,...

Установка для динамических испытаний оболочек

Загрузка...

Номер патента: 1677552

Опубликовано: 15.09.1991

Авторы: Ломаш, Тагиров, Кругликов, Логинов, Мирошниченко

МПК: G01M 7/00

Метки: динамических, оболочек, испытаний

...первичная обмотка 16 которого подключена к импульсному источнику 10 тока, и закрепленных на мембране 5(или 6) электропроводящих изолированных друг от друга элементов 17, часть которых расположена вдоль контуров, эквидистантных контуру закрепления мембраны 5 (или 6), а другая часть разделяет поверхность этой мембраны на сектора, причем каждый электропроводящий элемент 17 подключен к одной из вторичных обмоток 15 трансформатора 14, Форма мембран 5 и 6 выбирается таким образом, чтобы при испытаниях они находились эквидистантно испытуемой оболочке 2.Установка для динамических испытаний оболочек работает следующим образом,С помощью источника 7 давления и регуляторов 8 давления в полостях 3 и 4 создаются требуемые давления газа. При...

Способ местного нагружения поверхности изделия и устройство для его осуществления

Загрузка...

Номер патента: 1673916

Опубликовано: 30.08.1991

Авторы: Шурыгин, Тагиров, Ансин, Линовицкий

МПК: G01N 3/12

Метки: поверхности, местного, изделия, нагружения

...движущейся жидкости, выполненный в виде насоса 1, и нагружающий элемент, выполненный в виде кожухной стенки 2 с гибким участком 3 и профилированного кулачка 4, рабочая поверхность которого прилегает к гибкому участку 3. Кожухная стенка 2 предназначена для установки на испытуемое изделие 5, с испытуемой поверхностью которого она образует канал 6, герметиэируемый эластичной камерой 7 и соединенный подводящим трубопроводом 8 с насосом 1 и отводящим трубопроводом 9 с емкостью 10. На трубопроводах установлены регулирующие вентили 11 и 12. Ось профилированного кулачка 4 установлена на кронштейнах 13 и связана с приводом (не показан).Способ местного нагружения поверхности изделия осуществляют следующим образом.На поверхность испытуемого...

Устройство для вибрационной обработки

Загрузка...

Номер патента: 1634455

Опубликовано: 15.03.1991

Авторы: Гайнутдинов, Тагиров, Юнусов, Глебов

МПК: B06B 1/16, B24B 31/073

Метки: вибрационной

...резь- бовой частью Цилиндрическая часть ребер 15 снабжена уплотнениями 17: На верхних концах ребер 15 жестко установлены указатели поворотов, выполненные в виде планок 18. С наружной стороны верхней торцовой стенки емкости 11 установлены фиксирующие планки 19, выполненные в виде кольцевых секторов, с центрами на осях ребер 15 Контакт между планками 18 и 19 выполнен в виде зубчатого зацепления (фиг.7,8).На верхней торцовой поверхности кольцевой емкости выполнено отверстие с пробкой 20 для заливки и слива жидкости 21 Попудиски 8 и 9 установлены на сфере приводного вала 4 с угловыми смещениями а и /3 во вэаимноперпендикулярных плоскостях к оси вращения оап; 4,Устройство дпя вибрационной обработке работает следующим образом.Вращение с...

Способ временной изоляции продуктивного пласта при проведении ремонтных работ в скважине

Загрузка...

Номер патента: 1620608

Опубликовано: 15.01.1991

Авторы: Безверхов, Левжинский, Нифантов, Киселев, Тагиров, Долгов

МПК: E21B 33/13

Метки: работ, временной, пласта, изоляции, проведении, скважине, продуктивного, ремонтных

...технологических параметровоперации производят в такой последовательности.Определяют величину гидростатического давления, оказываемого столбом рабочейжидкости на продуктивный пластР Я Н 1050 360 3 78 МПг.ст1 10Определяют максимально возможнуювеличину забойного (гидродинамического)давления при проведении ремонтных работв скважинеРз = зг.д. = Рг.ст. + Л Ртр = 3,78+ 1,0 == 4,78 МПа,Определяют радиус пеножидкостногобарьерагб = ( Рз - Рпл )-у - + гс = ( 4,78 - 2,6 ) хЛгх 0,07 + 0,075 = 0,23 м.Определяют объем порового пространства в зоне блокированияЧпор = Л ( Гб - Гс )ЬзфПЧО =г,= 3,14 ( 0,12 - 0,075 ) 10 0,36 = 0,6 м .Степень аэрации пены на дневной поверхности подбирают в каждом конкретномслучае, исходя из условий получения устойчивой...

Устройство для прохода кабеля

Загрузка...

Номер патента: 1611781

Опубликовано: 07.12.1990

Авторы: Пирожак, Ткачев, Тагиров

МПК: B63B 9/06

Метки: кабеля, прохода

...2, ООединеннОЙ с тр/бс)Й 3, кото; - ,)Я(снэожена фланца)4 и 4 и пг)ОЛУ)ценя че 083ОТВ 8 рстия 5 В н 8 соГ)О)каса)оцихся констр)/кЦия", наприме) псг)уоах 6 и / с)8)к)1 ыхблок-модулей 8 )и 9 соответ,твена Е,у)вогои эксплуатационноГО корпуса морской б /)ровой )стае)овки. Сланць 4 и палубы 6 и 7пО периметру ОтВерстий 5 иь)полнены с коЕ-: -ь ентр чно располо,кендые)и бчр Ями, Окромк) )(Оторь)х напра вл 8 ны Езнутрьблок-мОДулеЙ д и 9 и х(ест)1 и соединены меж;)ду собОЙ, апример, сварньЕ,".; )цвоеуп)о гните 1 ьну)О трубну)о коробку 1 введе, ны кабеля 13, соеде)Е)яеощ)ее злектгиоборудовяние 14, установленное в блок-модуле 8, ле 9. Кабельная короб (а 2 заполнена герме тикам 15,Пои мое)тэже устройства в блое(-модуле8 буровог Е(омплекся...

Интерферометр для контроля прямолинейности объекта

Загрузка...

Номер патента: 1597528

Опубликовано: 07.10.1990

Авторы: Воронов, Тагиров, Мурзаханов, Башков

МПК: G01B 9/02

Метки: интерферометр, прямолинейности, объекта

...чего пучки света интерферируют между собой, Результирующую интерференционную картину перехватывают регистратором 9, который осуществляет счет интерференционных полос, проходящих через фиксированную точку в плоскости регистратора, например щелевую диафрагму.сПри наличии линейного смещения углового отражателя 2 от оси распространения пучка света лазера 1, например, вверх на величину Ь переотраженный пучок света от отражателя 2 также смещается вверх на величину 2 Ьр 20 (на фиг. 1 показано. пунктиром), В выпуклых цилиндрических зеркалах 4 точки падения и отражения луча смещаются вправо. Наличие кривизны в выпуклых зеркалах 4 приводит к изменению угла 25 падения луча на светоделитель 5 на величину с . Пучок света при этом в канале...

Двигатель внутреннего сгорания

Загрузка...

Номер патента: 1588891

Опубликовано: 30.08.1990

Авторы: Асалин, Кондратюк, Котельников, Тагиров

МПК: F02F 3/22

Метки: сгорания, двигатель, внутреннего

...вид; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2.Поршень 1 имеет маслоприемный канал 2 и центровочный паз 3 на нижнем торце. -а гильзе цилиндра 4 закреплен кронштейн 5 с маслоподаю 1 цими трубопроводом 6 и соплом 7 с центрирующим отверстием 8, в которое вставлен установочный штифт 9. Кронштейн крепится на гильзе болтами 10 через овальные отверстия 11, имеющие больший размер в окружном направлении гильзы цилиндра.Центровка устройства охлаждения поршНя производится следующим образом. 20При положении поршня 1 в нижний мертвой точке кронштейн 5 с соплом 7 устанавливается предварительно на гильзу цилиндра 4. Затем смещением кронштейна 5 по окружНости производится совмещение центровочНого отверстия 8 на кронштейне и...
