Сурма

Силовой быстровосстанавливающийся диод

Номер патента: 1261528

Опубликовано: 20.06.2000

Авторы: Асина, Кузнецов, Сурма

МПК: H01L 29/861

Метки: быстровосстанавливающийся, диод, силовой

1. Силовой быстровосстанавливающийся диод, выполненный на основе полупроводниковой p-n-структуры, содержащей рекомбинационные центры, отличающийся тем, что, с целью снижения коммутационных перегрузок по напряжению, p-n-структура содержит два типа областей с различным содержанием рекомбинационных центров, соотношения площадей и концентраций в которых определены следующими соотношениями:где S1, S2 - суммарные площади областей каждого типа; - концентрация рекомбинационных центров в областях с различным содержанием...

Способ изготовления силовых быстровосстанавливающихся диодов

Номер патента: 1595274

Опубликовано: 10.06.2000

Авторы: Уверская, Абросимова, Чернякин, Ковешников, Сурма, Асина

МПК: H01L 21/26

Метки: диодов, быстровосстанавливающихся, силовых

Способ изготовления силовых быстровосстанавливающихся диодов, включающий облучение диодных структур ускоренными электронами с энергией 1 - 3 МэВ, дозой 5 1013 - 5 1014 см2 и последующий отжиг, отличающийся тем, что, с целью повышения производительности труда, отжиг проводят в нестационарном режиме импульсом некогерентного света от галогенных ламп накаливания, причем нагрев проводят со скоростью 1,7 - 1,9oC/с в течение импульса засветки 170 - 190 с от 20

Способ изготовления быстродействующих мощных тиристоров

Номер патента: 1151148

Опубликовано: 10.06.2000

Авторы: Асина, Кузнецов, Сурма

МПК: H01L 21/263

Метки: мощных, тиристоров, быстродействующих

Способ изготовления быстродействующих мощных тиристоров, включающий облучение тиристорных структур, выполненных из бестигельного кремния, электронами с последующим термоотжигом, отличающийся тем, что, с целью оптимизации параметров тиристоров, облучение проводят дозой (4 - 10) 1014 см-2 и термоотжиг проводят при температуре 425 - 440oC в течение 2 - 3 ч.

Способ изготовления силовых полупроводниковых приборов

Номер патента: 1618211

Опубликовано: 10.06.2000

Авторы: Ныгес, Дороднев, Асина, Бромберг, Шмелев, Сурма, Кузьмин, Зумберов

МПК: H01L 21/26

Метки: полупроводниковых, приборов, силовых

Способ изготовления силовых полупроводниковых приборов, включающий облучение полупроводниковых структур через защитные маски дефектообразующим излучением до максимальной концентрации дефектов в базовой области 1011-1013 см-3, отличающийся тем, что, с целью улучшения статических и динамических характеристик приборов, облучение проводят электронами -распада от изотопного источника Sr90.

Быстродействующий тиристор с регенеративным управлением

Номер патента: 1574122

Опубликовано: 27.02.1997

Авторы: Васютинский, Шмелев, Иванов, Кузьмин, Сурма, Бромберг, Асина

МПК: H01L 29/74

Метки: регенеративным, тиристор, управлением, быстродействующий

Быстродействующий тиристор с регенеративным управлением, включающий многослойную полупроводниковую структуру с боковой фаской, содержащую области вспомогательной и основной n+- p n p+ -структур с шунтами, p-области управляющих электродов вспомогательной и основной n+- p n - p+ -структур, а также участки повышенной рекомбинации (УПР) носителей заряда в n-базе, отличающийся тем, что, с целью уменьшения падения напряжения в открытом состоянии и времени выключения при снижении энергии потерь и повышении стойкости к di/dt при включении, участки повышенной рекомбинации в n-базе расположены в области вспомогательной n+- p n - p+ -структуры, под p-областями...

Колодец-поглотитель

Загрузка...

Номер патента: 1821521

Опубликовано: 15.06.1993

Авторы: Круглов, Сурма

МПК: E02B 11/00

Метки: колодец-поглотитель

...имеются ребра жесткости 3 с отверстиями 4, Крышка 1 снабженафильтрующими отростками 5, расположенными радиально на ее наружной поверхности, при этом фильтрующие отростки 5размещены на поверхности крышки 1 поконцентрическим окружностям К стенкам:днища 2 присоединены дренажные трубы 6.Колодец-поглотитель работает следующим образом,Грунтовые воды, расположенные уфильтрующих отростков 5 проникают во г внутреннее пространство последних и движутся по ним вниз под действием силы тяжести, далее вода в виде, капель или маленьких струек из отверстййв сферооб- Я разной крышки 1, в которых находятся фильтрующие отростки 5, накапливается в днище 2. По мере накопления воды в днище а 2, она далее поступает в дренажные трубы (ф 6...

Муфта для соединения дренажных труб

Загрузка...

Номер патента: 1788142

Опубликовано: 15.01.1993

Авторы: Круглов, Сурма

МПК: E02B 11/00

Метки: дренажных, соединения, труб, муфта

...ПИСАНИЕ АВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Белорусский политехнический ин(56) Авторское свидетельство СССРМ 1483017, кл. Е 02 В 11/00, 1989.(54) МУФТА ДЛЯ СОЕДИНЕНИЯ ДРЕНЫХ ТРУБ(57) Изобретение относится к водоховенному строительству и может быпользовано при строительстве дреплотин из местных строительных мат Изобретение относится венному строительству и м пользовано при строитель плотины из местных строите лов для понижения депресс Целью изобретения явл ние материалоемкости и ув захватной способности. На чертеже изображена динения дренажных труб, прМуфта для соединения дренажных труб состоит из торообразного корпуса 1 из упругого материала, имеющего верхнюю 2 и нижнюю 3 крышки, объединенные между собой болтами 4 с прокладками 5 и гайками 6. В...

Дренажная призма плотины

Загрузка...

Номер патента: 1788141

Опубликовано: 15.01.1993

Авторы: Сурма, Круглов

МПК: E02B 11/00

Метки: дренажная, плотины, призма

...полые блоки из упругих торообразных элементов, уложенных со смещением относительно друг друга, По краям каждого ряда перпендикулярно ему расположены такие же элементы, Торообразные элементы обжаты по горизонтали в каждом ряду анкерными стержнями, В качестве торообразных элементов использованы отслужившие свой срок автопокрышки. 1 з,п.ф-лы, 2 ил,Дренажная призма состоит из приемнойчасти в виде обратного фильтра из гравия 1,. уложенного между песчано- гравийным грунтом тела плотины 2 и отводящей частью изупругих торообразных элементов 3 установленных вертикально рядами друг на друга;При этом упругие торообраэные элементы 3,расположенные во втором ряду, установленыв пространство, образованное упругими торообразными элементами 3 нижнего...

Устройство для ручной сортировки кукурузы

Загрузка...

Номер патента: 1785427

Опубликовано: 30.12.1992

Авторы: Сурма, Носаненко, Жуков, Невский, Богдашев

МПК: A23N 15/00

Метки: кукурузы, ручной, сортировки

...стопа 1 выполненного в аиде ппосого торацда и содерэщего решетчатое дно 2, внутреннчч стена 23 огра н,денич и нанпаннач ппасно сть 4 - течна стопа 1 Нарунач стена 5 - огра кденич стола 1 репцтсч на основании 6 устройства с помощью роншгейнов 7 На,( ) нару ной стене 5 занреппена направпчющач планэ 8 над решетчатым дном 2 )на фиг 2 нафцг 1 - успавнанепоназана) 1:гап 1 прь)вадцтсч ва вращение ат эпетропрцвода 9 через сточн 1 О ронштейны 11 и бапу 12 зареппенн/ю на швеллере 13 непод 1785427вц н но соедцненнынс дном . стопа 1 Швеп пер 13 устанавливается нэ нарункную обойму подшцпнцна )4, внутренняя обойма огорого через ось 15 зан реппена на основании 6 устройства Гун.урузэ условно не пон азана) через течн у 16 поступает нлем:ду огра...

Устройство для навешивания изделий на подвесной конвейер

Загрузка...

Номер патента: 1777593

Опубликовано: 23.11.1992

Автор: Сурма

МПК: B65G 47/36

Метки: навешивания, подвесной, конвейер

...П-образной траеерсы, а механизм управления захватом выполнен в виде двух винтовых пар и двух рычагов с вилкой на одном конце и продольным пазом на другом на каждом, при этом каждый палецвыполнен с проточкой для вилки соответствующего рычага, а гайка каждой винтовойпары выполнена с двумя лысками, сопряженными с продольной проточкой соответствующего рычага, причем каждая губка насоответствующем пальце смонтированашарнирно, а каждый рычаг установлен свозможностью продольного перемещения.5 Новая совокупность существенных признаков, в отличие от первого аналога,обеспечивает быстросъемность длинномерногоизделия после кантования за счет свободного перевода иэделия в вертикальную ось и10 возможности вращения в вертикальной плоскости зажатой...

Механизм вращения поворотного стола

Загрузка...

Номер патента: 1775017

Опубликовано: 07.11.1992

Автор: Сурма

МПК: F16H 25/24

Метки: вращения, стола, механизм, поворотного

...быстрый износ острия клиньев и разрушение базового шарнира. К тому же такой узел стрелок усложняет конструкцию механизма, требуя прецизионных работ при изготовлении и сборке.Цель изобретения - повышение надежности механизма вращения поворотного стола.На фиг, 1 изображен механизм вращения поворотного стола; на фиг. 2 - сечение А-А на фиг, 1; на фиг. 3 - сечение Б - Б на фиг, 1,В станине 1 (фиг. 1) на валу 2 с возможностью вращения смонтирован стол 3. Вал 2 жестко соединен со шпинделем 4, на образующей поверхности которого выполнен зигзагообразный спиральный, замкнутый по кругу не сквозной паз 5 с фиксирующими отверстиями на местах излома, Перед каждым отверстием по ходу вращения шпинделя установлена собачка 7 в отверстиях 8 (фиг. 2)...

Дренаж плотин из грунтовых материалов

Загрузка...

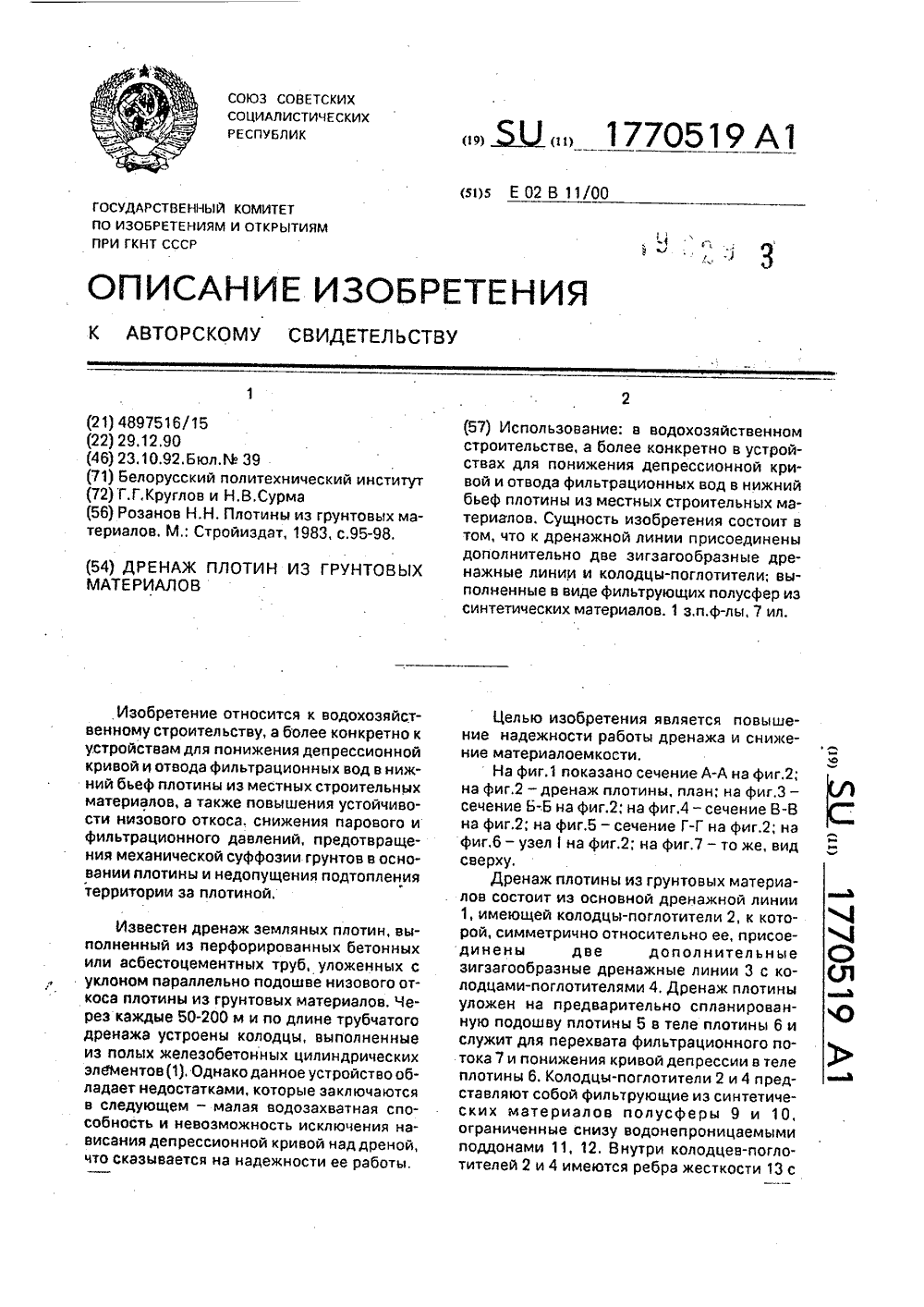

Номер патента: 1770519

Опубликовано: 23.10.1992

Авторы: Круглов, Сурма

МПК: E02B 11/00

Метки: плотин, дренаж, грунтовых

...в теле плотины по прошествии определенного промежутка времени устанавливается ламинарный режим движения фильтрационного потока 7. Фильтрационный поток 7 по высоте плотины 6 ограничен так называемой кривой депрессии 8. Задача дренажа 1 состоит в перехвате и отведении в нижний бьеф прафильтровавшейся воды и понижении соответход на низовой откос, ибо в этом случае будет происходить его разрушение, а также чтобы не допустить подхода кривой депрессии 8 близко к поверхности низового откоса ближе, чем глубина прамерзания грунта, т,к. в этом случае грунт низового откоса, промерзая зимав весенне-летнее время будет аттаивать и пучиниться, что также приведет кразрушению откоса. Понижение кривой депрессии 8 и в телеплотины 6 необходимо также...

Проницаемое покрытие грунтового откоса

Загрузка...

Номер патента: 1770518

Опубликовано: 23.10.1992

Авторы: Петрович, Сурма, Павленко

МПК: E02B 3/12

Метки: грунтового, покрытие, откоса, проницаемое

...Полости в цилиндрических элементах 1 и пространство между ними заполнены крупнозернистым песком 3,Покрытие устраивается следующим образом.(57) Использование: в водохозяйс строительстве для защиты откосо ных сооружений от воздействия в Сущность изобретения: защитное и состоит из тонкостенных цилинд элементов, имеющих в стенках по тикальных сквозных паза, распол под углом 120 один относительно Полости в цилиндрических элемент странство между ними заполнены ким образом, чтобы открытая часть пазов 2 находилась вверху, т.е, противоположно к защищаемой поверхности откоса 4, Далее 3 производится обьединение уже уложенных цилиндрических элементов 1 другими цилиндрическими элементами 1, которые посредством пазов 2 объединяются с последними в...

Подпорная стенка

Загрузка...

Номер патента: 1751258

Опубликовано: 30.07.1992

Авторы: Левкевич, Сурма

МПК: E02B 3/06

Метки: подпорная, стенка

...Концевой участок 7 панели 5 выполйен клйновидным и заглублен в грунт основания дна ниже уровня размыва, Для лучшего скольжения панели 5 по стенке 2 и увеличения давления на грунт концевого участка на обращенных друг к другу поверхностях стенки 2 и ее панели 5 прикреплены слои 8, 9 полимерных синтетических материалов, для чего на контактирующих поверхностях стенки и панели имеются фасонные пазы 10, а на обратных поверхностях слоя материала соответствующие выступы 11,В предлагаемой стенке лицевая панель 5 своим весом создает дополнительное давление на ограждатощую стенку, увеличивая , устойчивость всей подпорной стенки в целом. По мере размыва дна водоема блок или несколько блоков панелей 5, перемещаясь по стенке 2, опускаются ниже,...

Дренажное устройство земляной плотины

Загрузка...

Номер патента: 1740543

Опубликовано: 15.06.1992

Авторы: Сурма, Круглов

МПК: E02B 7/06, E02B 11/00

Метки: плотины, дренажное, земляной

...часть плотины с уложенным фильтром, разрез; на фиг. 2 - план фрагмента дренажа по сечению А - А; на фиг,3 - шина, разрез: на фиг. 4 - плотина, поперечный разрез по дренажному устройству,Дренажное устройство состоит из горизонтальных и наклонных лент иэ использованных шин 1, уложенных плашмя на основание 2 и в теле грунтовой плотины 3, обеспечивающих понижение кривой 4 депрессии и организованный отвод профильтровавшейся воды в нижний бьеф,Шины 1 объединены между собой проволочными связями 5,Внутреннее и внешнее пространство между шинами 1 заполнено гравием 6. Между шинами 1 имеется свободный доступ для движения фильтрационного потока 7.Для обеспечения ненарушения структуры тела плотины в шине 1 вырезана верхняя часть 8, которая...

Подпорная стенка

Загрузка...

Номер патента: 1740530

Опубликовано: 15.06.1992

Авторы: Левкевич, Сурма

МПК: E02B 3/06

Метки: стенка, подпорная

...в целом, По мере размыва днаводоема панели 6, перемещаясь вниз Опо стенке 2 в направляющих 5, опускаются ниже, врезаясь клиновидным концом в грунт, тем самым осуществляяавтоматическую защиту основания отразмыва,Предлагаемая стенка имеет более высокую надежность по сравнению с прототипом вследствие того, что благодаря наличию направляющих обеспечиВается незаВисимое другот друГа Паралпельное поступательное без перекосов движение лицевых панелей в слу" чае неравномерного размыва грунта ос" нования по фронту стенки, что исключает возможность их зависания, Кроме . того, если при размыве грунта основа- . ния под нижний клиновидный выступ попадет крупный камень или другое инородное Теро, исключаеТся возможность отставания лицевой панели от...

Электрошпатель

Загрузка...

Номер патента: 1648443

Опубликовано: 15.05.1991

Авторы: Хомин, Перепелица, Кошовый, Яцишин, Сенчина, Сурма

МПК: A61B 17/38, A61C 13/20, B23K 3/02 ...

Метки: электрошпатель

...энергии, изоляционную втулку 4 зоны подсоединения проводов к теплообмен нику,Электрошпатель изготовлен из пластйкового корпуса 1, в котором закреплена втулка 4 в виде двух накладок. Внутри нее стыкуются медные провода 3 подвода электрической энергии сечением 2 мм и выводы пластины теплообменника 2; изготовленной штамповкой из нихрома. Размеры.пластины 5. х 10 мм при толщине 02 мм. Величина зазора между плечами 0,2 - 0,5 ммС обеих сторон пластины в зоне закругления на длине, соответствующей ширине части пластины, нарезаны эллиптические зубья разного радиуса закругления. Распределение зубьев пластины по размерам представлено на фиг,2,Электрошпатель работает следующим образом. Включают электрическое питание. Через провода 3 энергия...

Ложемент для установки и фиксации деталей

Загрузка...

Номер патента: 1645097

Опубликовано: 30.04.1991

Авторы: Щигель, Сурма

МПК: B23Q 7/00

Метки: ложемент, фиксации, установки

...(Фиг.1), когда губки 12 поджаты щругиж элементами 15 кповерхностям 16, и закрытое (Фиг.2) .когда губки 12 поджаты упругими элементами 15 к поверхностям 17, Несколько описанных устройств могут бытьразмещены на основании 3 в требуемомпорядке, образуя кассету,Устройство работает следующим образомеПеред загрузкой детали в ложементгубки 12 находятся в раскрытом положении (Фиг,1). Загружаемая деталь 14с помощью. ны.:".имер, руки промышленного робота, вначале устанавливаетсянад загрузочной зоной устройства,а :атем движением вниз досылаетсянепосредственно в загрузочную зону.При этом сначала происходит касаниедетали 14 опорных поверхностей 13губок 12 и при дальнейшем движениидетали внчз она поворачивает губки12, преодолевая усилие...

Способ отбора высокопродуктивных растений яровой пшеницы

Загрузка...

Номер патента: 1634190

Опубликовано: 15.03.1991

Авторы: Ведров, Халипский, Сурма

МПК: A01H 1/04

Метки: пшеницы, яровой, отбора, растений, высокопродуктивных

...и продуктивных побегов. В качестве высокопродуктивных выделяют генотипы, имеющие колеоптильный узел, не менее двух эпикотелей и продуктивных гюбегов, 3 табл,вать дополнительный первичный узел кущения, обеспечивать синхронность роста и созревания главноо и бокового побегов.Путем многократного отбора данные признаки закрепляют в потомстве.П р и м е о . Способ осуществляют на двухсортах, возделанных в районах, характеризующихся засушливыми условиями произрастания,В исходной популяции растений у яровой пшеницы сорта Бирюсинка имелось 10 ь,а у сорта Двулинейная 26 форм с колеоп- Ффтильным кущением к общему числу кустя- фщихся растений. Двукратным отбором по Ч,)этому признаку удалось повысить этот пока- С)затель до 34 - 4296,В табл.1...

Способ подачи деталей и устройство для его осуществления

Загрузка...

Номер патента: 1618570

Опубликовано: 07.01.1991

Авторы: Сурма, Щигель, Повидайло

МПК: B23Q 7/00

Метки: подачи

...касс 8- ты 1 Га пазу 9. Для ссу 1 цествления сгосаба подачи деталей группа необрабоганных деталей загружается в кассету 1 справа (фиг.8) ат зигзагообразного разделителя 8 и траспортируется по кассете 1 эа с ет вибрацил кассеты 1 чередованием пр(7 ведеРИ 1. Пра. /альных поперечных л савмес Гна сифаз" ных равных по амплитуде градольных и поперечных калба 11 ИЙ 13 Гаалзантальнай плоскости, Я также колебаний в вертикаль" нОЙ плоскости, сдвинутых по фазе ОтнОси тельна предыдущих,В результате указаных иРпульсньх возДействий необработанные Детали, .описывая микротраектории эллипсной формы, каждый раз перемещаются 1 а цйг вдаль, поперек и паД /ГлОР/1 45" к и,"10 ДальнОЙ Оси кассеты 1, совершая ступенчатый путь ог места загрузк 4 к месту...

Крепление откосов земляных гидротехнических сооружений

Загрузка...

Номер патента: 1583514

Опубликовано: 07.08.1990

Автор: Сурма

МПК: E02B 3/12

Метки: сооружений, земляных, откосов, крепление, гидротехнических

...- соразмерный ему выступ10, при этом стенка 5 расположена с той жестороны плиты 4, что и Г-образные стойки 7,железобетонные элементы 2 нижнего ряда 35уложены с возможностью взаимодействияпосредством выступов 10 и пазов 9 с железобетонными элементами 2 верхнего ряда,элементы 2 обоих рядов расположены относительно друг друга со сдвижкой на половину своей дл и н ы.Полости железобетонных элементов 2нижнего ряда заполнены камнем 11, а верхнего - песком 12. Для повышения прочности полых железобетонных элементов 2 45могут устраиваться вуты 13, В плитах 4 железобетонных элементов 2 устраняются загрузочные 14 и разгрузочные 15 отверстия,В нижней части откоса 3 устраивается бетонный упор 16. Технология устройства 50крепления состоит в следующем;...

Покрытие откосов земляных сооружений

Загрузка...

Номер патента: 1569365

Опубликовано: 07.06.1990

Автор: Сурма

МПК: E02B 3/12

Метки: сооружений, земляных, покрытие, откосов

...разрез А-А на фиг,1; нафиг,З - покрытие, в котором плита,имеющая в поперечном сечении треугольйую форму, частично выполнена из пористого бетона, разрез; на фиг.4 -разрез Б-Б на фиг,З.Покрытие откосов земляных сооружений содержит соединенные между собойсо смещением на половину ширины однаотносительно другой плиты 1 и 2 соответственно верхнего и нижнего слоев,20Плиты 1 верхнего слоя выполнены свыступами по периметру, а плиты 2нижнего слоя выполнены в поперечномсечении двутаврового проФиля с неравновеликнми полками. 25Нижние полки смежных плит 2 нижнего слоя установлены с зазором однаотносительно другой, а размещенныемежду ними плита 1 верхнего слоя имеет дополнительные выступы, один изкоторых расположен в нижней ее частии имеет длину,...

Воздушно-тепловая завеса

Загрузка...

Номер патента: 1560937

Опубликовано: 30.04.1990

Авторы: Сурма, Голодец, Мельцер

МПК: F24F 9/00

Метки: воздушно-тепловая, завеса

...вдоль короба 3 с образованиемзазоров. Гибкие полотна 10 размещенызазорах и закреплены ня насадках 4й коробе 3, а исполнительный мехавиэм 7 закреплен на конце штанги 6связан с датчиками 8 и 9 перепададавлений,Воздушно-тепловая завеса работаетСледующим образом.При открытом проеме 1 вентиляторной установкой (не показана) приточ 40ный воздух, поступающий в воздухоразДаточный короб 3, вытекает через вы 1 тускные насадки 4 и 5, перекрываетпроем 1 и не допускает врь 1 ванияхолодного воздуха в помещение 2. Приизменении скорости ветра и температуры наружного возцуха происходит изменение перепада Давлений междунаружным и внутренним воздухом в зоне проема 1. При этом исполнительный механизм 7 поворота штанги 6 по сигналу датчиков Я и 9...

Покрытие верховых откосов земляных гидротехнических сооружений

Загрузка...

Номер патента: 1555414

Опубликовано: 07.04.1990

Автор: Сурма

МПК: E02B 3/12

Метки: гидротехнических, покрытие, верховых, сооружений, земляных, откосов

...1, и фаски 8 на боковых ребрах 9 элемента 1 в их нижних частях, при этом дренажные трубы 3 установлены в выемках 5 боковых граней 6 смежных элементов 1, а бетонные вкладыши 4 - в пустотах, образуемых фасками 8 смежных железобетонных элементов 1, кроме того, каждая дренажная труба 3 смещена по отношению к железобетонному элементу 1 на половину своей длины и установлена параллельно образующей откоса 2. Покрытие опирается в нижней своей части на бетонный упор, 10, в котором устроены отверстия 11 для обеспечения ввода воды из дренажных труб 3.Укладку железобетонных элементов 1 производят снизу вверх порядно.Технология устройства покрытия состоит в следующем.Выполняется планировка поверхности защищаемого откоса 2, затем производится...

Покрытие откосов каналов

Загрузка...

Номер патента: 1504304

Опубликовано: 30.08.1989

Автор: Сурма

МПК: E02B 3/12

Метки: откосов, каналов, покрытие

...элемент, общий вид. 15Покрытие состоит из монолитных железобетонных плит 1, уложенных на криволинейный элемент 2 волнистого профиля, имеющего отверстия 3 для выхода фильтрационных вод. Криволи, нейный элемент 2 укладывается на подготовку 4 (стеклохолст или стеклорогожа), которая укладывается на защищаемую поверхность 5. Между плитами 1 имеются температурно-осадочные швы 25 6, замоноличенные не по всей длине (см. фиг.1).При волнобое давление на монолитные бетонные и железобетонные плиты снизу несколько больше, чем сверху, 30 что образует взвешивающее противодавление. Взвешивающее противодавление вызвано тем, что откат волны у лицевой поверхности плиты происходит быстрее, чем движение воды под плитой в слое подготовки.Наличие...

Защитное покрытие грунтового откоса

Загрузка...

Номер патента: 1493717

Опубликовано: 15.07.1989

Автор: Сурма

МПК: E02B 3/12

Метки: грунтового, откоса, защитное, покрытие

...5.3 шитнос покрытие грунтовых откосов прел Г;1 Вл 5 н г собой сборные жл.об(тоннис и 1 ить 1, ко Горы( х,11,ь ВдОт,я н 1 3 Иипшсмлю иоврхноь Г с " фи ). В )(ле Лит о их л 1И 3.и с 1 Иж 11 Й и рхИсти у,ож( иы рфориризии ;рснжньн труоки 3. После ук,алки плит 1 нз 3;циишГ мую но 3 рхност отксд 2:ригжньн грубки 3 н)разуют угол 45 ио От)ииенин к урезу воды в водоеме кзнз. (фи. 1). Д.д предотвр 1 цсния ползания и,иг 1 и) огк(су ирелндзначено усройтип упор из бетона 4.Укглку перфорированных лрез кныхрхн)к 3 В тео пгит и Е)оизВОдят 13 заводских лс,ОВИ 5 х. В плитахОбразлют В нижнеЙ овсрхности проло.ьныЙ призма 1 ическиЙ к.н 6 (фиг. 3), в кгорый в нослуОиХ 1:сг;и,яют дрнджнук трубкл 3.,ЕрИ 3 и 35 Гл ; 3 и .;1111)си ОТ 1 и,3;3 1 рл)Г)В, ,11...

Вибрационное магазинное загрузочное устройство

Загрузка...

Номер патента: 1493440

Опубликовано: 15.07.1989

Авторы: Шигель, Сурма

МПК: B23Q 7/08

Метки: загрузочное, вибрационное, магазинное

...винтов 16. Диск-накопитель 5 снабжен прямолинейным выходным лотком 18, одна из боковых стенок 19 которого сопряжена с его выступом 6. Другая боковая стенка 20 лотка 18 снабжена роликом 21, посаженным на запрессо-, ванном в нее пальце 22, и установле на на свободных концах плоских пружин 23, консольно закрепленных на нижней плоскости диска-накопителя 5. Посредством пружин 23 стенка 20 через ролик 21 поджата к выступу 12 дополнительного диска 11 и подпружи" нена относительно лотка, благодаря чему стенка 20 установлена с возможностью перемещения перпендикулярно аси лотка 18 и взаимодействия с выступом 12 дополнительного диска 11, Конечная часть канала выходного лотка 18 перекрыта упором 24. Для наблюдения за деталями, находящимися в...

Крепление откосов крупных каналов

Загрузка...

Номер патента: 1490216

Опубликовано: 30.06.1989

Автор: Сурма

МПК: E02B 3/12

Метки: откосов, каналов, крупных, крепление

...Япон кл. Е 02 В 3/1Изобретение относится к водохоэяивенному строительству, а более конетно к устройствам для защиты отрупных каналов от волнобоя,и других факторов.ю изобретения является повые надежности защиты откосов пум повышения устоцчивости креплея на й поверхности откоса. 2 РЕПЛЕНИЕ ОТКОСОВ КРУПНЫХ КАНА(57) Изобретение относится к водохозяйственному строительству. Пель изобретения - повышение надежности защитыоткосов путем повышения устойчивостикрепления на зашищае.:ой поверхностиоткоса. Крепл.-ние состоит из железобетонных рам 1 со сквозными проемамив центре, заполненными камнем 2, иперемычек с выступафи, выполненнымив виде свай, расположенных со сторонынижней поверхности. Сваи пропущены вуглах проемов смежных...

Загрузочное устройство

Загрузка...

Номер патента: 1459894

Опубликовано: 23.02.1989

Авторы: Щигель, Ярош, Сурма

МПК: B23Q 7/10

Метки: загрузочное

...так, что цилиндрическая поверхность стержней 27 касается периферии детали. Их назначение - препятствовать перемещению деталей в горизонтальной плоскости, Шаг расположения деталей в зависимости от высо ты детали и ее конфигурации равен 944или кратен шагу резьбы винта 8, Если элементы поверхности, на которые опирается деталь, находятся. на разных уровнях, то винты 8 по высоте располагают в соответствии с расположением этих элементов, т,е, на разных уровнях, Винты 8 расположены на разных уровнях и в том случае, если деталям нужно сообщить наклон, Последние витки винтов 8 образуют загрузочно-разгрузочную позицию устройства, В этой позиции деталь имеет возможность перемещения отно" сительно винтов 8 в вертикальном направлении вверх, Еее...

Способ управления процессом пиролиза в производстве олефинов

Загрузка...

Номер патента: 1344776

Опубликовано: 15.10.1987

Авторы: Родных, Олейников, Арапова, Аурениус, Ветохин, Сурма, Резников, Кафаров, Гермашев, Курицын

МПК: C10G 9/20, G05D 27/00

Метки: производстве, олефинов, пиролиза, процессом

...вычислительной техники, например с помощьюмикроЭВМ "Электроника", мини-ЭВМ,СММ,В блоке 26 определяется общий расход газообразного сырья на совместный пиролиз. Гсли в качестве газообразного сырья используется этан-пропановая фракция, то расчет ведетсяна основании зависимости, приведенной на фиг. 1, которая описываетсяформулой а( -- -)+а ( --- ), (8)Рг РгГг+Рг, 2 Рг +содержание окиси углерода в пирогазе, мас.7;расход газообразного и жидкого сырья на совместный пиролиз, кг/ч; а , а,а 2 параметры зависимостиуточняемые в процессе работы,Вначале на основании измеренногозначения концентрации окиси углерода в пирогазе и текущих заданий по рвсходам газообразного и суммарного сырья на совместный пиролиз уточняются параметры афЭ аСцЗ аЯ;онД...
