Степчук

Состав для покрытий

Номер патента: 1646282

Опубликовано: 27.08.1996

Авторы: Пименова, Чусов, Самоцветов, Коноваленко, Крыловецкая, Степчук, Кондратьев

МПК: C09D 109/00

Метки: покрытий, состав

1. Состав для покрытий, включающий низкомолекулярный полибутадиен, серу, ускоритель вулканизации и наполнитель, отличающийся тем, что, с целью повышения адгезии, химической стойкости покрытия и улучшения условий труда, состав содержит в качестве ускорителя вулканизации тетраметилтиурамдисульфид, в качестве наполнителя коллоидную кремнекислоту с удельной поверхностью 75 120 м2/г и дополнительно оксид цинка и три-(фенилэтилбензил)фосфит или трис-(n-нонилфенил)фосфит при следующем соотношении компонентов, мас.ч.Низкомолекулярный полибутадиен 100три-(фенилэтилбензил)фосфит или трис-(n-нонилфенил)фосфит 0,3-10Сера 30-40Тетраметилтиурамдисульфид 2-4Оксид цинка 0,1-0,2Коллоидная кремнекислота...

Средство биотранспорта

Загрузка...

Номер патента: 1782856

Опубликовано: 23.12.1992

Автор: Степчук

МПК: B62M 1/02

Метки: средство, биотранспорта

...задним колесом, переднеприводную трансмиссию с педалями и по крайней мере одним колесом, руль, связанный с вилкой, сиденье с упором для спины, расположенное на раме, руль, жестко соединен с 40 45 50 вилкой, заднего колеса и расположен за плоскостью упора для спины. Поставленная цель достигается также и нижеуказанными техническими решениями,Переднеприводная трансмиссия может содержать педали на оси колеса увеличенного диаметра с бесступенчатой передачейвращения.Переднеприводная трансмиссия может"содержать втулку переднего колеса с плайе- "тарным механизмом многоступенчатой пЕредачи вращения от педалей, вал которых соосен с втулкой.Рама может состоять из двух идентичных разъемных профилей труб, соединенных между собой элементами...

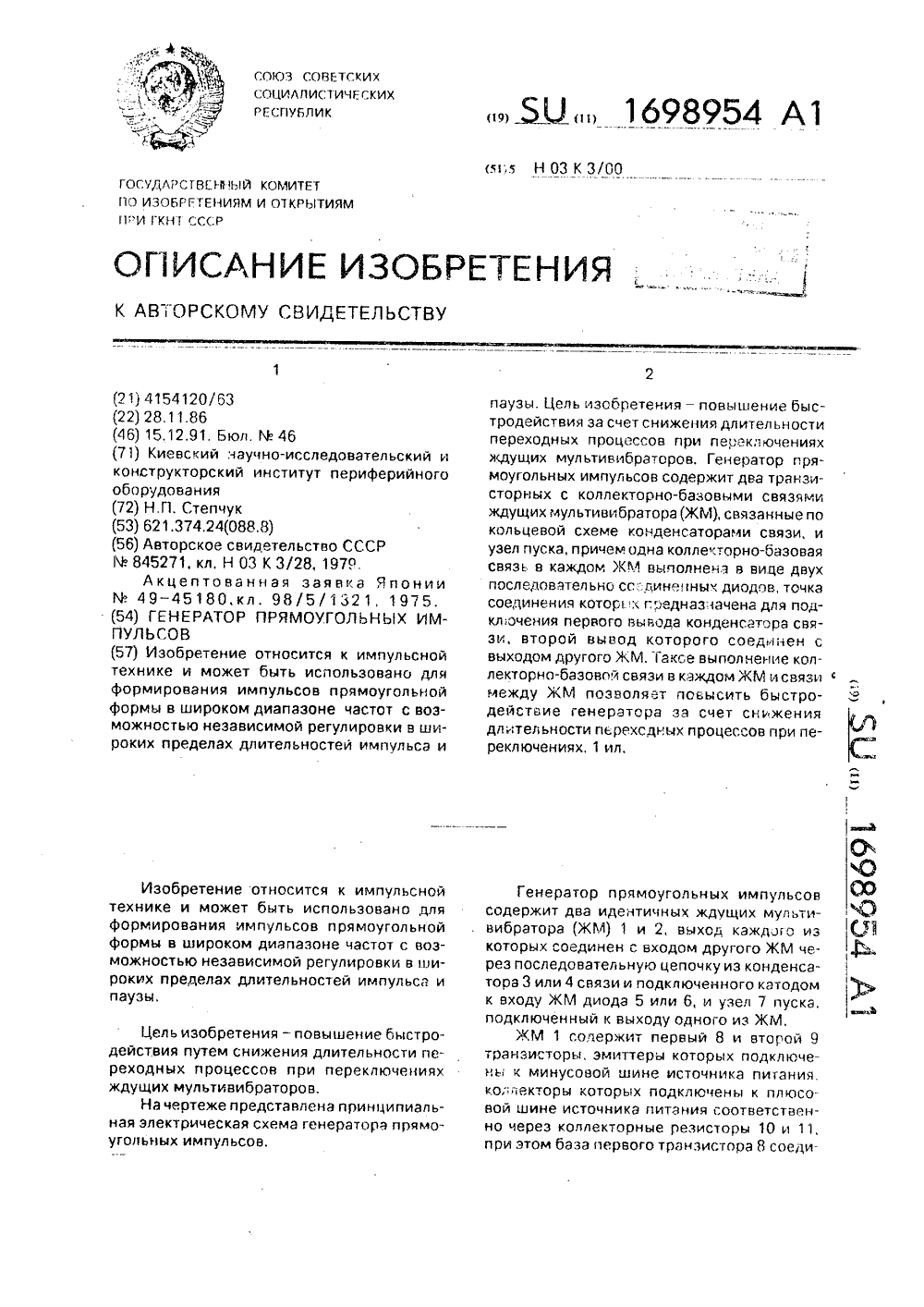

Генератор прямоугольных импульсов

Загрузка...

Номер патента: 1698954

Опубликовано: 15.12.1991

Автор: Степчук

МПК: H03K 3/00

Метки: прямоугольных, генератор, импульсов

...закорачивания второго транзистора ЖМ 2,Генератор прямоугольных импульсов работает следующим образом.При наличии напряжения питания на шинах питания генератора прямоугольных импульсов оба ЖМ 1 и 2 находятся в устойчивом состоянии, при котором первые транзисторы 8 и 17 открыты, вторые транзисторы 9 и 18 закрыты, а конденсаторы 3, 4, 14 и 23 заряжены до напряжения источника питания, При срабатывании узла 7 пуска он кратковременно закорачивает второй транзистор второго ЖМ, что приводит к закрытию транзистора 17 и удержанию транзистора 18 в открытом состоянии. Конденсатор 3 разряжается через открытые транзисторы 18 и 8 и диод 16. В результате перезаряда конденсатора 23 через резистор 21 и открытый транзистор 18 открывается...

Способ контроля магнитной однородности рулонной магнитной пленки

Загрузка...

Номер патента: 1661697

Опубликовано: 07.07.1991

Авторы: Диденко, Степчук, Дудко, Райз

МПК: G01R 33/05

Метки: рулонной, магнитной, пленки, однородности

...и помещают в устройство кассету с образцом. При этом в зоне намагничивающего узла устройства ока" . зывается первый сектор образца. На обмотку 12 с помощью переключателя 11 подается цапряжение череменного тока от источника 10, создающее в магнитопроводе 4 магнитное поле переменного тока, замыкающееся через магнитную цепь, образованную полюс- ными наконечниками 5 и 6 магнитопровода 4 и слоями магнитного покрытия участка 2 образца, Последовательно проворачивая образец, закрепленный в механизме, с помощью кинематического звена грубого позиционирования узла 1, на один оборот размагничивают кольцевую полосу (зону контроля) образца, ширина которойопределяется шириной полюсных наконечников и составляет около 1/3рабочей эоны записи ГМД 25,С...

Устройство для контроля шероховатости поверхности

Загрузка...

Номер патента: 1539529

Опубликовано: 30.01.1990

Автор: Степчук

МПК: G01B 21/30

Метки: поверхности, шероховатости

...1 формирует параллельныйпучок света, имеющий .форму круга всечении, и направляет его под угломна контролируемую поверхность 21, Зеркально отраженный от поверхности 21пучок света попадает на фотоприемник2, а диффузно отраженное излучениерегистрируется фотоприемником 3. Зеркально отраженный от поверхности 21пучок света, имеющий в сечении формуэллипса, формирует на светочувствительных элементах 5-8 фотоприемника2 световое пятно.Сигналы со светочувствительных элементов 5-8, пропорциональные освещенной площади каждого из них, поступают на четыре независимых преобразователя 10-13.Сигнал, пропорциональный диффузноотраженному излучению, с фотоприемника 3 поступает на вход преобразователя 9. Выходные сигналы с преобразователей 10-13...

Способ контроля толщины слоя покрытия и устройство для его осуществления

Загрузка...

Номер патента: 1539528

Опубликовано: 30.01.1990

Авторы: Демшевский, Степчук

МПК: G01B 21/08

Метки: слоя, покрытия, толщины

...напряжения с заданным,2 с,п. Ф-лы, 1 ил, 1539528Участок подложки 3 без покрытия 2 или образец-свидетель материала подложки 3 помещают в устройство между излучателем 1 и диафрагмой 13, перекрывая в последней оба отверстия с установленными в них Фотоприемниками 4-1 и 4-2. Поток излучения от излучателя 1, проходя через подложку 3, попадает на оба фотоприемника: ре гулярная составляющая прошедшего потока попадает на Фотоприемник 4-1, расположенный на одной оптической оси с излучателем 1, фотоприемник 4- 2 регистрирует часть излучения, пропорционального диффузно-рассеянному свету в подложке 3. Фототок приемника 4-1 преобразуется с помощью измерительного преобразователя 5-1 в напряжение, пропорциональное регулярной составляющей прошедшего...

Устройство для сравнения чисел с допуском

Загрузка...

Номер патента: 1251067

Опубликовано: 15.08.1986

Авторы: Шелехов, Ильчишин, Степчук, Алябьев

МПК: G06F 7/04

Метки: сравнения, допуском, чисел

...Яр и окончания строба отсчета на входе 16 устройства начинается этап сравнения равэности АЯр со значением допуска а р, вычисленным по известному, хранимому в регистре 1; значению предыдущего отсчета Яр принимаемого за эталон, и требуемому процентному значению допуска ЬЕ относительно Яр, в соответствии с выражением (1).Для сравнения Я , и Я задний фронт строба отсчета в момент 1 обнуляет триггер 4 и запускает по входу 29. Блок 5, снимая сигнал сброса вычитающих счетчиков 20 и 21, фор. мирует на выходе дифференцирующего элемента 22 импульс записи в первый вычитающий счетчик 20 кода числа М с входов 15, -15 устройства, а во второй вычитающий счетчик 21 - кода эталона Я из выбранного регистра 1;.Одновременно снимается единичный сигнал...

Устройство для интегрирования

Загрузка...

Номер патента: 1108470

Опубликовано: 15.08.1984

Авторы: Ильчишин, Алябьев, Шелехов, Степчук

МПК: G06G 7/18

Метки: интегрирования

...аргумента, первый выход блока 2 сравнения подключен к входу управления режимом работы интегрирую. щего усилителяи синхронизируемому входу 11 блока 7 управления, Второй выход блока 2 сравнения соединен с управляющим входом двухпозиционного переключателя 3 и входом 12 управления реверсом накапливающего реверсивного сумматора 6, а входы переключателя 3 соединены с разнополярными шинами положительного 13 и отрицательного 14 опорных напряжений. Вход блока 4 деления на два соединен с первым входом трехпозици. онного переключателя 5 и входом 15 зависимой переменной, а выход блока 4 деления на два соединен с третьим входом трехпозиционного переключателя 5, второй переключаемый вход которого подключен к входу 16 задания начальных...

Пылеуловитель

Загрузка...

Номер патента: 1044317

Опубликовано: 30.09.1983

Авторы: Петриченко, Ткачук, Степчук, Любарец

МПК: B01D 47/10

Метки: пылеуловитель

...13 попериметру соединяются между собой конической вставкой 14 с кольцом 15.Трубопроводами 16 нижний диск соединен со сборником 3.жидкости. Бортотделяет нижний диск от поддона 18,к которому присоединяется выходнойпатрубок 19.В нижней плоскости (днище ) установлена гайка 20 с переливным трубопроводом 21 и гидрозатвором 22.В сборнике 3 жидкости установленаперегородка 23 с отверстием 24 вцентре.Отвод шлама со сборника 3 производится через трубопровод .25 с запорным устройством 26, г подпитка жидкостью - через трубопровод 27 с ре"гулирующим устройством 28. Уровеньжидкости в сборнике 3 контролируетсяпри помощи указателя 29 уровня, астепень улавливания капель жидкостипри помощи водопробного крана натрубопроводе 30,Пылеуловитель работает...

Прямоточный батарейный сепаратор

Загрузка...

Номер патента: 1018693

Опубликовано: 23.05.1983

Авторы: Шевцов, Степчук, Ткачук, Любарец

МПК: B01D 45/12

Метки: батарейный, сепаратор, прямоточный

...25, На подпиточном и дренажном патрубках установлены эапорные устройства 26 и 27. Выход очищенного газового потока изпыпеуповитепя производится через па-трубок 28.Пыпвуловнтель работает спедующимобразом.Перец подачей в пыпеуповитепь запыленного газа шпамсборник 6 через.поцпиточный патрубок 25 напопняется рабочей жидкостью, Требуемый уровеньжидкости в шпамосборнике устанавливает=ся посредством перемещения в вертикальном направлении пврепивного устройства8, а контропь уровня производится поводомерному стеклу 24.Дпя нормальной работы пыпеуповитепянеобходимо, чтобы уровень жидкости шпамосборника находился выше нижней кромкидискового распылителя 10- Напопнвние считается законченным,если через перепивнов устройство 8 ипри открытии...

Выпарной аппарат

Загрузка...

Номер патента: 724147

Опубликовано: 30.03.1980

Авторы: Ткаченко, Степчук, Пинчук, Глоба

МПК: B01D 1/10

Метки: выпарной, аппарат

...тем, чтонижняя греющая камера снабжена опускными трубами, размещенными между греющими трубами, а циркуляционные трубыподключены нижними концами к промежуточной жидкостной камере,На фиг. 1 изображен предложенный выпарной аппарат, общий вид; на фиг. 2 узел1 на фиг, 1.Выпарной аппарат содержит вертикальный цилиндрический корпус 1, сепаратор 2,установленные одна над другой вертикальные трубчатые греющие камеры 3 и 4, между трубными решетками 5 и 6 которых образована промежуточная камера 7, соединенная с сепаратором 2 выносными циркуляционными трубами 8. К нижней частикорпуса крепится на фланце жидкостнаякамера 9.Поверхность нагрева нижней греющейкамеры 4 выполнена из греющих и опускных труб 10 и 11 меньшего диаметра, аверхней камеры 3...
