Дозирующее устройство для термореактивных материалов

Загрузка...

Номер патента: 783027

Опубликовано: 30.11.1980

Автор: Соколов

МПК: B29B 5/06

Метки: дозирующее, термореактивных

...системой вакуумирования.Механизм 3 перемещения дозы снабжен приводом в виде зубчатого колеса11 и зубчатой рейки 12, соединенной с лотками 7.Устройство содержит также пружинный клапан 13ЮДозирующее устройство для термореактивных материалов работает следующим Обраэом.Термореактивный материал пластицируют шнеком 2 в замкнутую полость, Образованную пазом 6 боковыми стенками 8 лотка 7. В момент вывода из цилиндра 1 происходит расширение материала, сжатого и нагретого до температуры пластикации. При этом происхо дит интенсивное выделение летучих Материалов. Распределяясь по объему полости, материал обтекает перфориро ф ванную трубку 10, через отверстия которой отсасываются летучие. При этом благодаря высокой вязкости пластицированного...

Маркер

Загрузка...

Номер патента: 782729

Опубликовано: 30.11.1980

Авторы: Сысолин, Вялов, Еремин, Манякин, Соколов, Хегай, Куликов

МПК: A01B 69/02

Метки: маркер

...к штангепосредством шарнира с вертикальнойосью поворота, с которым совмещенрегулятор скорости вращения диска,выполненный в виде золотниковой пары,ЭО П. А. Хегай, Л. В. Куликов, В. В. Еремин, В. А. Соколов, И. П. Вялов, П. В. Сысолин и С. А. Манякин782729 гидросистемы сообщаются между собой,минуя гидромотор.После отключения гидромотора дискпод действием сил сопротивления почвы вбзвращается в первоначальное по ложение, определяемое ограничителем .15 Далее цикл повторяется.Конструкция маркера позволяет значительно повысИть устойчивость ходаагрегата и снизить изгибающие усилйяУприложенные к штанге маркера, засчет чего уменьшить ее массу. 1 1, Маркер, включающий штангу, следообразующий диск и его привод, о тл и ч а ю щ и й с я тем,...

Способ получения давлением азотоводородной смеси для синтеза аммиака

Загрузка...

Номер патента: 283197

Опубликовано: 30.11.1980

Авторы: Лейтес, Маркина, Соколов, Семенова, Кузнецов

МПК: C01B 3/02

Метки: давлением, смеси, азотоводородной, синтеза, аммиака

...чертеже приведена принципиальная аппаратурно-технологическаясхема процесса получения под давле 2 О нием азотоводородной смеси для синтеза аммиака по предлагаемому спосо"бу,Конвертированный газ, содержащий,об.: СО 35,4, Н 61,0, СО 1,9,25 М 0,8, СН, 0,5 и А ф 0,4, при температуре 350 с 1 С и давлении 320 атм пропускают через теплообменник 1, гдепроисходит охлаждение его до температуры .250 С. Охлажденный газ вводят30 в аппарат 2, где он очищается от283197 Формула изобретения НИИП лиал ППП "Патент , г. Ужгород, Ул. Проектная,серы. Затем газ при температуре 240 С вводят в аппарат 3, где в суспензии катализатора в поташном растворе происходит конверсия СО и одновременно очистка газов от СО , В качестве жидкофаэной реакционной среды...

Преобразователь переменного напряжения в постоянное

Загрузка...

Номер патента: 782089

Опубликовано: 23.11.1980

Авторы: Соколов, Филатов

МПК: H02M 7/08

Метки: постоянное, переменного

...выпрямителей (см. фиг. 2 а), Видно,что число пульсаций в усредненном выпрямленном напряжении равно 6, Сглаживающий дроссель 12 обеспечивает снижение пульсаций в выпрямленном токе до требуемогоуровня.Разность мгновенных значений выпрямленных напряжений отдельных двухфазныхвыпрямителей и общего усредненного выпрямленного напряжения прикладывается к фполуобмоткам трехфазного уравнительногореактора 11 и представляет собой трехфазную систему напряжений удвоенной частоты (см. фиг. 2-б).Поскольку выпрямленный ток каждогоиз двухфазных выпрямителей, равный 1/3 1,вцепи уравнительного реактора 11 делитсяпополам (1 А /6) и протекает по двум смежным по фазе полуобмоткам реактора такимобразом, что на каждом из стержней магнитопровода реактора...

Транзисторный конвертор с токовой обратной связью

Загрузка...

Номер патента: 782082

Опубликовано: 23.11.1980

Авторы: Апаров, Соколов, Хохлов, Старинец, Шумов

МПК: H02M 3/335

Метки: обратной, конвертор, транзисторный, токовой, связью

...включенИз работы схемы видно, что напряжение на переходе эмиттер - база закрытого транзистора в схеме не зависит от выходного напряжения и не превышает падение напряжения на открытом диоде (0,5 В).Резисторы 14 и 15 необходимы для задания тока через диоды 11 и 13, компенсирующего тепловой ток транзисторов 5 и 6, что обеспечивает надежное запирание транзисторов.Уменьшение напряжения на переходах закрытых транзисторов снижает рассеиваемую в них мощность, т. е. повышает КПД и надежность конвертора,Формула изобретения Транзисторный конвертор с токовой обратной связью, выполненный по дифференциальной схеме, содержащий трансформатор, в цепь первичных полуобмоток котороговключены силовые цепи транзисторов, базакаждого из которых соединена через...

Грузонесущий геофизический кабель для сверхглубоких скважин

Загрузка...

Номер патента: 781981

Опубликовано: 23.11.1980

Авторы: Лучинович, Горбунов, Месенжник, Соколов, Ставицкая, Волков

МПК: H01B 7/17, H01B 7/22

Метки: кабель, грузонесущий, сверхглубоких, скважин, геофизический

...кабель . 4 для сверхглубоких скважин содержит сердечник 1 из изолированных токопроводящих жил 2, подушку под броню 3, двухповивную ступенчатую проволочную броню со ступенями 4,5,6,7 и 8. Диаметр проволок брони каждой поледующей (ниж ней) ступени составляет 0,7-0,92 диаметра проволок предыдущей (верхней) ступени брони, поэтому количество проволок в каждой последующей ступени брони больше количества проводок каждой предыдушей ступени брони так как проволоки всех .ступеней грузонесущей брони накладыва 1 от"ся на один и тот же сердечник, имеющий по всей длине одинаковый диаметр, Коли 55 чество проволок в каждой последующей ступени брони берется таким, чтобы они, размещаясь на сердечнике кабеля с тем же шагом, что и предыдущая ступень,а 1...

Запоминающее устройство

Загрузка...

Номер патента: 781974

Опубликовано: 23.11.1980

Автор: Соколов

МПК: G11C 11/00

Метки: запоминающее

...кромепервой, одни из выходов коммутатора режиме работы соединены с упрввлякзцимивходами элементов И основной группы ивыходных буферных регистров, другие - супреилякжими входами элементов И аополиительных групп и входных буферныхрегистров, входы коммутатора режима ра-.боты подключены к выходам второго дешифратора,Нв чертеже представлена функциональная блок схеме звпоминаккцего устройства.Запоминающее устройство содержит на-,-юпитель 1, основную группу элементов2"-2И, первый дешифратор (дешифраторадреса) 3, выходы 4 элементов 2-2 И,являющиеся выходами устройства, блок 5управления, регистр 6 адреса, входы 7 регистре адреса, являкщиеся входами устройства, формирователь 8 адреса, образо-.ванный блоком 5 управления, регистром 506 адреса и...

Датчик давления

Загрузка...

Номер патента: 781635

Опубликовано: 23.11.1980

Авторы: Шишкинский, Соколов, Окин

МПК: G01L 9/16

Метки: датчик, давления

...проточки 9 обеспечивают возможность сварки мембран 5 с корпу сом 2. Разъемное соединение фланца 1с корпусом 2 позволяет получать йрос-.тую и технологичную конструкцию датчика давления.Устройствд работает следующим об разом,Помещенный н измеряемую средудатчикиспытывает всестороннеесжатие. Однако чувствительный элемент3, будучи защищенным со всех нерабо"чих сторон корпусом 2, оказЪщаетсяв условиях осевого сжатия. Давлениеизмеряемой среды через мембраны 5передается на рабочие поверхностичувствительного элемента 3 и вызывает его осевое сжатие, которое приводит к изменению магнитной проницаембсти чувствительного элемента 3 ик появлению в измерителъной обмоткеэлектрического сигнала, пропорционального величине сжатия, т.е. вели"чине...

Устройство для автоматического дозирования жидкости

Загрузка...

Номер патента: 781585

Опубликовано: 23.11.1980

Авторы: Сергеев, Соколов, Сахненко, Ламова

МПК: G01F 11/08

Метки: дозирования, жидкости

...на регистрирующий при"бор ЧЕ,Реверсйвный пневмопривод 1 Ч со" 50.держит турбинку 23 и червячный редуктор 24, Блок Ч управления реверсивным пневмоприводом служит длявыбора направления врацения турбинки и состоит иэ элементов 25 и 5526 сравнения, элементов 27 и 28усиления, которые предназначеныдля выработки командного сигнала,соответствуюцего требуемому направлению вращения турбинки, Регистрирующий прибор Ч 1 служит для подклю- бОчения блока управления реверсивнымпневмоприводом, контролирует ве"личину объема мерной камеры, а такжезаданное и текуцее значения регулируемого параметра, 65 Дозатор работает следующим образом вВ момент заполнения мерной камеры жидкостью подается вакуум к рабочей мембране 7 и сбрасывается давление на...

Устройство для передачи вращательного движения в замкнутые объемы

Загрузка...

Номер патента: 781457

Опубликовано: 23.11.1980

Авторы: Каленок, Жданов, Зыков, Крамм, Соколов

МПК: F16H 23/04

Метки: движения, передачи, объемы, вращательного, замкнутые

...передаче вращательного движения в несклько замкнутых объемов.Укаэанная цель достигается тем, что устройство снабжено сильфонами, связывающими штоки и корпуса всех гидроцилиндров.На чертеже показана схема устрой" ства для передачи вращательного движения в замкнутые объемы. Устройство состоит из ведущего звена, выполненного в виде насоса с качающейся шайбой 1, контактирующей с поршнями 2, размещенными в корпусах гидроцилиндров 3, соединенных трубопроводами 4 с корпусами гидроцилиндоов ведомых звеньев, одинаковых по781457 Формула изобретения В. Фаддеевкович,Составительор Техред М.Таб4 ЪМ МюЪэ Й ю юййт Ф а юТираж 1095ВНИИПИ Государстпо делам изоб35, Москва, Жриценко орр А анд Редак Подмитета ССоткрытийянаб;, д н э 8096/3 нного к...

Пневматический генератор импульсов

Загрузка...

Номер патента: 781417

Опубликовано: 23.11.1980

Авторы: Бондаренко, Орел, Лукашин, Соколов, Тюремнов

МПК: F15C 3/16

Метки: генератор, импульсов, пневматический

...пилообразного сигнала.Первый вход 20 блока 8 коммутациисоединен с выходом блока 5 сравнения.Второй вход 21 блока 8 подключен кканалу 19 задания нижней границы . Поканалу подается давление задания(Р ) от задатчика, канал 12 соединяется с атмосферой и в камеру 22Оэлемента б сравнения подается Роп,ьверхнее опорное давление от второго задатчика.Так как Р остается неизменным,то на дросселе 3 устанавливается-постоянный перепад давленияСледовательно, весовой расход воздуха черездроссель 3 тоже постоянный, и давление Р-сигнал развертки в накопительной емкости 4 линейно возрастает. Сиг нал Р подается в камеру 23 элемента б сравнения,. До тех пор, покасигнал Р меньше верхнего опорногодавления Ррь, выход элемента б соединен с...

Конвейер для вертикального перемещения грузов

Загрузка...

Номер патента: 781123

Опубликовано: 23.11.1980

Авторы: Соколов, Корытов

МПК: B65G 17/12

Метки: грузов, вертикального, конвейер, перемещения

...к валу от которого получают вращение звездочки 2. От звездочек 2 получают перемешение цепи 3 с полками 4, левый ролик 13 Ч-образной поперечины 12 при этом катится по опорной поверхности 6 или 7 левогоучастка направляющей 5, в правый ролик 14 - по опорной поверхности 6 или 7 правого участка направляющей 5, создавая направленное перемещение полкам при сохранении постоянного горизонтального положе 51 О4 Ь ои 3040 4 э Конвейер для перемещения грузов содержит укрепленные на каркасе 1 звездочки 2, огибающие их две замкнутые несущие цепи 3 с горизонтальными грузовыми полками 4, направляющую 5, образованную наружной 6 и внутренней 7 опорными поверхностями, и цепной тяговый орган 8.На каждой несущей цепи 3 для каждой" полки 4 установлены...

Способ крепления режущего элемента из сверхтвердого материала

Загрузка...

Номер патента: 780969

Опубликовано: 23.11.1980

Авторы: Шкатуло, Козловский, Мазуренко, Соколов

МПК: B23B 27/14

Метки: сверхтвердого, крепления, режущего, элемента

...оболочку с внутренней полостью для ре. жущего элемента и наружным габаритом, соот. ветствующим гнезду заготовки корпуса.На фиг. 1 изображено устройство для осуществления способа, с цельной оболочкой;на фиг. 2 - то же, с оболочкой, состоящей иэ элементов.Резцовая вставка содержит заготовку корпу. са 1, в гнезде которого расположена оболочка 2 иэ прессованногопорошка. Во внутренней полости оболочки 2 размещен режутций элемент 3 из сверхтвердого материала,Способ заключается в следующем.Предварительно прессуют оболочку 2 из порошка металла тйли сплава. Устанавливают прес. сованную оболочку 2 в корпусе 1, Затем раэ. мещают режущий элемент 3 во внутренней по. лости оболочки 2. Крепление режущего элемента 3 в корпусе 1 осуществляют при...

Установка для получения металлических гранул

Загрузка...

Номер патента: 780954

Опубликовано: 23.11.1980

Авторы: Науменко, Кондратьев, Шепельский, Пономарев, Соколов, Колосов, Федоров, Зайграйкин, Черепанов, Гопиенко

МПК: B22D 23/08

Метки: металлических, гранул

...распылительный стакан и ограничительная шайба образуетгидрозамок, препятствующий окислениюжидкого металла.(что облеъМГаетусловия литья и позволяет значительно повысить однородность отливаемых гранул. Кроме того, наличие ограничительной шайбы 13 в распылительном ста Кане 4 позволяет значительно снизитьперепад температур расплава, находящфгося внутри стакана на его высоте,за счет увеличения"массы жидкого меТФлла и; соответственно, снижение щТепловых потерь, что повышает рдноРОдность и качество гранул.Жидкий металл за счет центробежНых сил, возникающих при вращенииРйспылительного стакана, разбрыэгивается через отверстия в стенках стакана.Крепление стакана с двух сторонпозволяет менять скорость оббротов с800 до 5000 об/мин и получать гранулы...

Устройство для правки проволоки

Загрузка...

Номер патента: 780936

Опубликовано: 23.11.1980

Авторы: Мусин, Васильев, Козлов, Голомазов, Соколов, Рыжков

МПК: B21F 1/02

Метки: проволоки, правки

...проволоки,например диаметром менее 0,2 мм.Поставленная цель достигается тем,что в устройстве для правки проволоки, содержащем корпус с размещеннымив нем правильными элементами и нажимным механизмом, взаимодействующимс правильными элементами, правильныеэлементы выполнены в виде шаров, свободно размещенных в корпусе,На чертеже изображена схема предлагаемого устройства. Корпус 1 устройства имеет цилиндрическую форму сотверстиями 2 для проволоки 3 и правильные шары 4, поршень 5 нажимногомеханизма с пружиной 6 и с реэьбовойпробкой 7. Корпус изготовлен из оргстекла.Перед обработкой проволоки в кор пус 1 насыпают шары 4, затем черезотверстия 2 вводят проволоку 3, досыпают шары, устанавливают поршень 5с пружиной 6 и завинчивают...

Кодовый трансмиттер

Загрузка...

Номер патента: 780195

Опубликовано: 15.11.1980

Авторы: Валиев, Сапожников, Соколов

МПК: H03K 17/00

Метки: трансмиттер, кодовый

...4 последовательно соединенные ключи 10, каждый из которых состоит из последовательно соединенных конденсатора 11, резистора 12 и инвертора 13. В каждом ключе 10 общая точка соединения конденсатора 11 и резистора 12 через диод подключена к соответствующему выходу счетчика 9.Первый выход дешифратора 4 подключен к конденсатору 11 перного ключа 10, а выход иннертора 13 последнего ключа 10 соединен с входом накопителя 1.Кодовый трансмиттер работает следующим образом.В начале кодового цикла счетчики3 и 9 находятся в исходном состоянии, в триггеры 5 записаны логические единицы и накопитель 1 заряжен. Генератор 2 импульсов, получая питание от накопителя 1, вырабатывает импульсы с частотой следования, кратной частоте питающей сети, Эти импульсы...

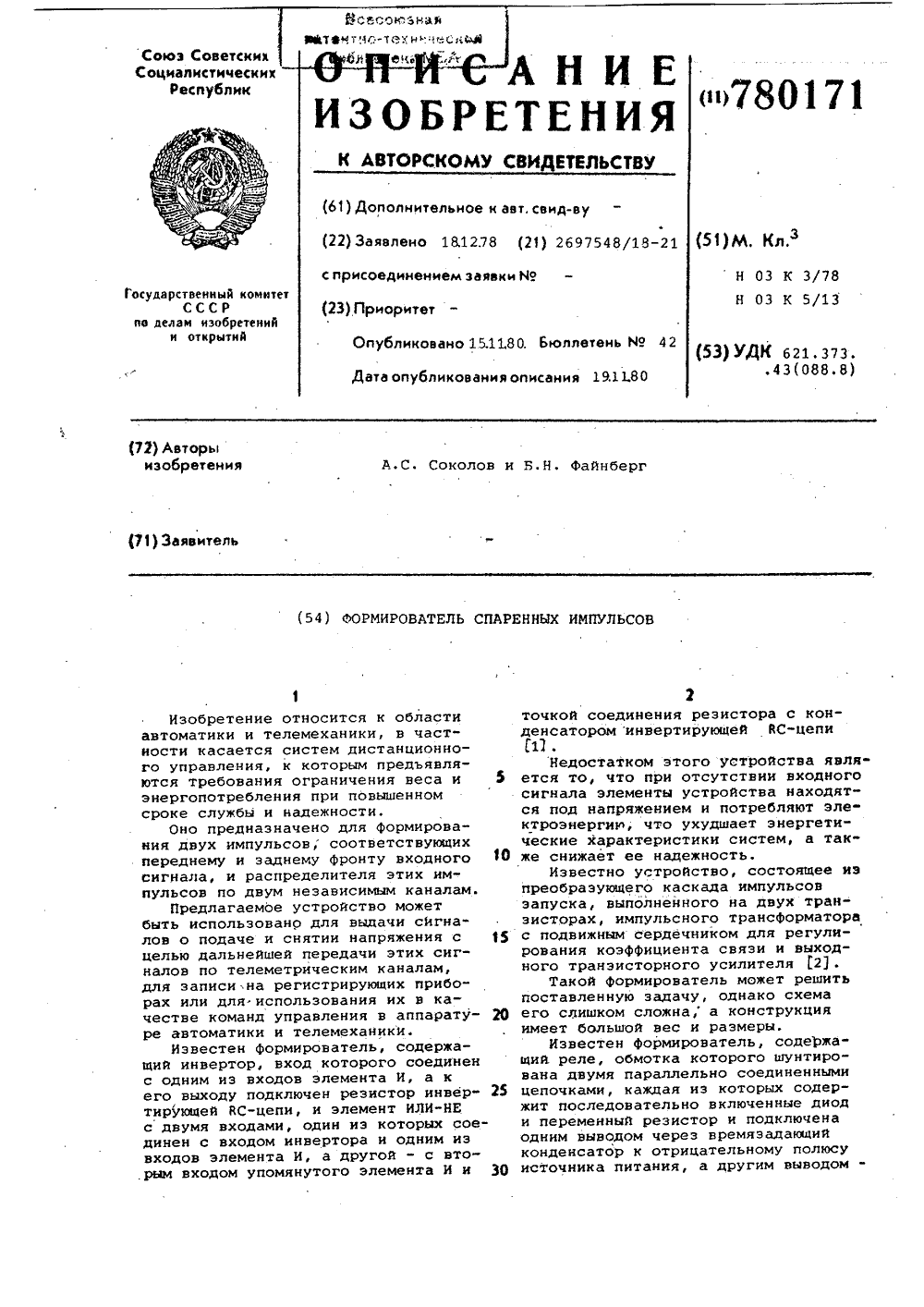

Формирователь спаренных импульсов

Загрузка...

Номер патента: 780171

Опубликовано: 15.11.1980

Авторы: Соколов, Файнберг

МПК: H03K 3/78

Метки: спаренных, формирователь, импульсов

...времязадающийконденсатор 4 соединена с отрицательным полюсом источника питания и через диод 5, включенный в прямом направлении, - с входом устройства.Параллельно обмотке реле 1 подключеныдве цепочки, каждая иэ которых состоит из последовательно соединенныхпеременных резисторов 9 и 10 и диодов 7 и 8 соответственно.Между диодом 5 и обмоткой формирующего реле 1 подключен эмиттертранзистора 11, конденсатор которогосоединен с минусом источника питания, а база соединена со среднейточкой делителя напряжения, выполненного на резисторах 12 и 13 и включенного между входом и минусом источ-ника питания.Обмотка реле 16 одним выводом присоединена к минусу источника питания, а другим концом связана со входом формирователя через последовательно...

Импульсный шумовой генератор

Загрузка...

Номер патента: 780150

Опубликовано: 15.11.1980

Авторы: Соколов, Мартышевский

МПК: H03B 29/00

Метки: импульсный, шумовой, генератор

...ключе 3 для случая,когда полосовой фильтр 4 настроен начастоту У = Г .На фиг. 2 в - то же, но для случая,когда полосовой Фильтр 4 настроен начастоту Гпф = Г .Затем ключ 3 замыкается, Для того,чтобы при этом выходное сопротивлениегенератора не изменялось и используется невзаимный элемент 5, в качест, ве которого в диапазоне высоких исверхвысоких частот может быть применен вентиль или циркулятор. Шумовойсигнал, который после замыкания ключа поступает на выход, определяется40 шумами генерируемыми невзаимным элементом 5 в сторону полосового фильтра 4.Составляющие спектра этого шума,которые лежат в полосе пропусканияФильтра 4, поступают на выход генератора после отражения от ключа 3, аостальные - после отражения от входаполосового...

Токосъемное устройство вращающегося электрода

Загрузка...

Номер патента: 780094

Опубликовано: 15.11.1980

Авторы: Ткаченко, Соколов, Мячин, Максимов

МПК: H01R 39/64

Метки: электрода, токосъемное, вращающегося

...1 и закрепленнбго через изоляционную втулку 8 на валу 3, неподвижных электродов 9, электрически соединенных сощеткой 6, пористых прокладок 10, под" фпитываемлх инертным электролитом,Работа устройства происходит сле"дующим образомВ устройстве использовано известное явление в электрохимии - образова ние на границе раздела электрод - электролит двойного электрического слоя,по многим свойствам уподобляемогоплоскому конденсатору, Одной из обкладок"его служит поверхность элек- зртрода, другой - плоскость, которуюусловйо можно провести через центры " "иойов" раствора, находяцегося на расстоянии максимального сближения с поверхностьв электрода, В момент, когдаразорвалась цепь между коллектором1 и .контактом 6. будет происходить " заряд...

Устройство для измерения кратковременной нестабильности частоты

Загрузка...

Номер патента: 779896

Опубликовано: 15.11.1980

Авторы: Соколов, Мещеряков, Степанов

МПК: G01R 23/00

Метки: кратковременной, нестабильности, частоты

...2, ключ 3, источник питания 4, исследуемый генератор 5, смеситель 6, опорный генератор 7, умнохитель 8, временной селектор 9, частотомер 10, генератор 11 задержанных импульсон, генератор 12 задержанных импульсов, нременной селектор 13.Устройство работает следующим образом.Запускающий импульс синхрогенератора 1 (см. Фиг.2 а) поступает параллельно на кипп-реле 2, на гене- раторы 11,12 задержанных импульсов. Кипп-реле 2 Формирует бланкирующий импульс (см, фиг.2 б),который открывает .ключ 3, Через ключ 3 напряжение питания поступает на исследуемый генератор 5. Сигнал с исследуемого генератора 5 поступает на смеситель 6, где смешивается с сигналом опорного генератора 7. Выход-. ной сигнал разностной частоты со смесителя многократно...

Футеровка индукционной печи

Загрузка...

Номер патента: 779784

Опубликовано: 15.11.1980

Авторы: Мирошниченко, Сидоров, Соколов, Качанов, Волков

МПК: F27B 14/10

Метки: индукционной, футеровка, печи

...электрокорунда, однако могут быть 2использованы и другие огнеупорные материалы в различных соотношениях.При работе печи замена внутреннего слоя производится периодически, 5 по мере износа футеровки. заменавнутреннего слоя такого тигля можетпроизводиться как непосредственно всамом тигле, так и путем изготовления внутреннего слоя вне тигля спо следующей установкой его в наружныйслой перед началом проведения плавок.В последнем случае смена внутреннегослоя производится гораздо быстрее,чем в первом случае.15 Предлагаемая футеровка была опробована в лабораторных условиях в тиглях емкостью 15, 50 и 150 кг.П р и м е р. Выполнение футеровкииндукционной печи.20 Была приготовлена футеровка длявакуумной индукционной печи емкостью 150 кг, которая...

Способ вакуумной обработки стали в струе

Загрузка...

Номер патента: 779410

Опубликовано: 15.11.1980

Авторы: Микульчик, Соколов, Некрасов, Ползунов, Бутаков, Белов

МПК: C21C 7/10

Метки: вакуумной, струе, стали

...2 б атм эа счет герметичной конструкции ковша, с подачей инертного газаили за счет регулирования высоты наполнения сталью ковша и подъема стопора на высоту 1-15 диаметров отверстия разливочного стакана.Такой способ внепечной вакуумнойобработки стали в струе обеспечивает " удаление водорода и азота практически до равновесных содержаний для данной степени разрежения, а пРоцессывакуумного раскисления и разруше- - "ния оксидных неметаллических включений получают максимальное развитие.При кавитационном. режиме истечения, когда зарождение и развитие пузырьков газа протекает по всему объему, пузырьково-пленочная структураохватывает весь объем струи и межфазная поверхность раздела максимальна.Для обеспечения кавитационного режима истечения...

Холодильник установки вертикального вытягивания стеклянных труб

Загрузка...

Номер патента: 779315

Опубликовано: 15.11.1980

Авторы: Резник, Рудаков, Соколов, Ермилов

МПК: C03B 15/14

Метки: холодильник, труб, вертикального, вытягивания, стеклянных, установки

...большее время нахождениятрубы внутри него, уменьшает прохождение через холодильник нагретыхгазов, что позволяет даже при болеевысокой скоростй вытягивания стеклянных труб обеспечить качественноеохлаждение и снизить расход топлива,На чертеже схематически изображен предлагаемый холодильник устаноЗаказ 7955/32Подписное ВНИИПИ Тираж вки вертикального нытягинаниястеклянных труб.,Холодильник, выполненный из металла, включает соединенные крылкой1 соштуцерами и нижней кольцевойпластиной 2 концентрично расположенные цилиндры 3 и 4. Высота холодильника Н н 1,9-2,5 превышает наружныйдиаметр В цилиндра 4, а внутреннийдиаметр д цилиндра 3 составляет 0,60,85 наружного диаметра 0 цилиндра4, В зазоре 5 между внутренннмн нвнешними...

Захватное устройство для железобетонных изделий с отверстиями

Загрузка...

Номер патента: 779274

Опубликовано: 15.11.1980

Авторы: Майоров, Кандауров, Кирьянов, Томашпольский, Елуферьев, Железняк, Соколов

МПК: B66C 1/66

Метки: захватное, отверстиями, железобетонных

...изделий с отверстиями, общий вид.Захватное устройство содержит изогнутый несущий стержень 1 с проушиной 2 для навешивания на крюк грузоподъемного ме 2ханизма. К проушине 2 жестко прикреплена направляющая втулка 3.Во втулке 3 расположен фиксируюьций стержень 4.На поверхности стержня 4 выполнен паз 5, а во втулке 3 установлен стопорный винт 6, входящий в паз 5.Устройство работает следующим образом. Предварительно стержень 4 устройства выдвигают из втулки 3 и закрепляют в данном положении стопорным винтом 6, входящим в паз 5. Затем во вкладыш 7 железобетонного изделия 8 посредством проушины 2 вводят стержень 1, после этого стержень 4 освобождают и перемещают во втулке 3 до тех пор, пока он не войдет во вкладыш 7. Затем стержень 4...

Вертикальный судоподъемник

Загрузка...

Номер патента: 779174

Опубликовано: 15.11.1980

Авторы: Кабаков, Соколов

МПК: B63C 3/06

Метки: судоподъемник, вертикальный

...из блоков 4, размеу 1 енных на обеих сторонах подъемной платформы 1, двух групп канатов 5 и 6 и мертвых якорей 7, причем канаты 5 и 6 каждой группы одними концами прикреплены к соответствующим кронштейнам 8 механизмов подъема 3 и запасованы через блоки 4 обеих сторон подъемной платформы 1, а другими свободными концами связаны с мертвыми якорями 7, установленными на дне камеры вертикального судоподъемника.Устройство работает следующим образом.В момент подъема или спуска платформы1 при нормальной работе вертикального судоподъемника блоки 4 перемещаются вместе с платформой 1, перекатываясь по канатам 5 и 6. При этом усилия в обеих ветвях канатов 5 и 6 равны между собой и соответствуют небольшому начальному натяжению.В случае смещения судна...

Эмульсионная смазка для металлических форм

Загрузка...

Номер патента: 779086

Опубликовано: 15.11.1980

Авторы: Афанасьева, Довжик, Фролова, Семенова, Грязнов, Соколов, Парфенова

МПК: B28B 7/36

Метки: смазка, металлических, эмульсионная, форм

...углеводородов мягкий парафинос температурой плавления 36-40 С идополнительно эмульсол кислый синтетический при следующем соотношениикомпонентов, вес.Ъ:Мягкий парафин 5-10Стеарин технический 1,9-2,1Триэтаноламинтехнический 0,9-1,1Эмульсол кислыйсинтетический(ЭКС) 5-10ВодаОстальноеП р и м е р 1. Состав смазки следующий, вес.%:Мягкий парафин с С 10Стеарин технический 2779086 Формула изобретения 25 Составитель В. ЛебедеваРедактор С. Тимохина Техред Н.Бабурка Корректор Г. Назарова Заказ 7933/20 Тираж 635 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/54 Филиал ППП "Патент", г, Ужгород, ул. Проектная,Триэтаноламин техничес- екий 1,1ЭКС 5Вода 81,8,Смазку готовят следующим...

Металлическая связка

Загрузка...

Номер патента: 779055

Опубликовано: 15.11.1980

Авторы: Ромадин, Назин, Палащенко, Реймер, Пивоваров, Соколов, Бгатов, Пономарев, Тюменев, Заболеев-Зотов

МПК: B24D 3/06

Метки: металлическая, связка

...три смеси ингредиентов,содержащее каждая, вес.%тИедь 20Цинк 1725 Магний 0,5Кремний 4Олово 4Титан 0,25и, отличающиеся друг от друга содер ЗО,жанием карбида кремния (марки КЗМ с779055 юмгичны операциям по изготовлению инструмента по известному технологическому процессу. формула изобретения Составитель В Воробьев.Редактор С. ТаранеккоТехред Ж.Кастелевич. Корректор Г. Решетникивам: е вв . вьет :"-ттттттасМттттттта еа тате а итатаетюав вт тие тиетаиве еЗаказ 7911/18 Тираж 943 ПодписноеВИИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж-Э 5, Раушская наб., д. 4/5 .--- "и"- : . -- " "-"Йт"тта веюи вивтиттии атаевааве ттт евфилиал ППП "Патент", г. Ужгород, ул. Проектная, 4"величиной, зерна 5 у 10 р 28 и...

Устройство контроля цифро-аналогового преобразователя

Загрузка...

Номер патента: 777816

Опубликовано: 07.11.1980

Авторы: Соколов, Кюн, Коган

МПК: H03K 13/34

Метки: цифро-аналогового, преобразователя

...14 управляет первыми элементами И 10, - 10 таким образом, чтобы на выход элемента ИЛИ 11 поочередно (например, каждые 32 строки) проходили сигналы с выходов разрядов датчика цифрового сигнала 1,Кроме того, распределитель 14 через дешифратор 15 управляет вторыми элементами И 21 - 2 таким образом, чтобы на входы разрядов ЦАП 3 подавалось монотонно увеличивающееся число разрядов с выхода датчика цифрового сигнала 1. Например, первые 32 строки подается 1-й разрял, вторые 32 строки - 1-й и 2-ой разряды и т. л., последние 32 строки - все восемь разрядов Такой цифровой сигнал на входе ЦАП 3 соответствует последовательному (папример, каждый 32 строки) удвоению числа ступенек пилообразного напряжения на выходе ЦАП 3. Сигнал с выхода ЦАП 3...

Устройство для магнитной записи и контрольного воспроизведения цифровой информации

Загрузка...

Номер патента: 777711

Опубликовано: 07.11.1980

Автор: Соколов

МПК: G11B 15/02

Метки: воспроизведения, записи, информации, цифровой, магнитной, контрольного

...Блок задержки 5 выполнен с возможностью управления временем задержки и имеет для этого отдельный вход 6,Для осуществления записи измерительной сигналограммы на вход блока записи 2 подают одиночный импульс. При этом на движущемся магнитном носителе 7 записывается одна магнитная метка, представляющая собой магнитный импульсный след, имеющий передний и задний фронты. При перемещении только что записанного заднего фронта магнитного импульсного следа относительно рабочего зазора магнитной головки 1 на ее обмотке, а следовательно, и на входе блока воспроизведения 3 возникает сигнал воспроизведения,.юь"Ф7777 Н Формула изобретения Составитель В. Добровольский Техред И. ЗаболотноваКорректор Хелем Редактор Е. Гончар Заказ 225,16 Изд. Л% 565...

Способ возбуждения сейсмических волн

Загрузка...

Номер патента: 777609

Опубликовано: 07.11.1980

Авторы: Агров, Рихтер, Карпов, Казаков, Иоффе, Иванов, Соколов

МПК: G01V 1/13

Метки: волн, сейсмических, возбуждения
