Симатов

Устройство для обнаружения движущихся объектов

Загрузка...

Номер патента: 1783634

Опубликовано: 23.12.1992

Авторы: Гавенко, Стрельников, Симатов

МПК: H04N 7/18

Метки: движущихся, объектов, обнаружения

...10 поступает на третий вход второго элемента И 5 и разрешает его работу, При этом на вход Ч управления записью блока 7 памяти подается сигнал "0" с выхода элемента ИЛИ 29, и блок 7 памяти работает в режиме чтения. Последующие, начиная с четвертого, кадровые синхроимпульсй не изменяют состояния О-триггеров 8-10, а устройство работает аналогично, Поэтому, если в поле зрения ПТК 1 находится малоразмерный движущийся объект, то через некоторое время, величина которого зависит от скорости объекта и размеров участков разбиения растра, движущийся объект переходит из участка, которому соответствует "1" в ячейке памяти блока 7, в участок с "0". В этот момент сигнал высокого уровня с инверсного выхода блока 7 поступает на четвертый вход...

Система питания для двигателя внутреннего сгорания

Загрузка...

Номер патента: 1332059

Опубликовано: 23.08.1987

Авторы: Симатов, Ревзин, Ершов

МПК: F02M 27/04

Метки: внутреннего, питания, двигателя, сгорания

...Одна полость соединена , топливопроводом с топливным насосом 16, аво второй установлех регулирующийклапан 17 редукционного типа, соединенный топливопроводом с топливнымбаком (или входом топливного насоса).Пакет из сетки 15 служит для гашенияпульсаций давления топлива, вызванных работой топливного насоса 16, идля фильтрации топлива.Система питания работает следующим образом,При работе двигателя на холостомходу топливо из бака (не изображен)забирается топливным насосом 16 и подается в топливную камеру 5, в которой за счет регулировки регулирующего клапана 17 поддерживается пос"тоянное, требуемое для данного режима работы двигателя давление, Изтопливной камеры 5 топливо под давлением по топливопроводу поступает краспылителю 7 и...

Карбюратор для двигателя внутреннего сгорания

Загрузка...

Номер патента: 1318710

Опубликовано: 23.06.1987

Авторы: Прудов, Симатов, Васильев, Павлов, Ершов, Баев, Сайфуллин

МПК: F02M 1/06

Метки: двигателя, сгорания, карбюратор, внутреннего

...смесительной камеры 2.В корпусе 12 клапана 8 расположен электропривод 9 и электродатчик 13. Возвратная пружина 14 вставлена в корпус 12 клапана 8. Электродатчик 13 и электропривод 9 закреплены в крышке 15 с ребрами 16, между которыми выполнены щели, по которым поступает воздух из фильтра 1. Регулировочный винт 18 предназначен для настройки положения клапана 8 на холостом ходу.Электронная система управления карбюратором подключена с одной стороны к электродатчику 13 и электроприводу 9, а с другой - к насосу 19, который подает топливо через каналы подвода топлива в крышке 15 и клапане 8. Электронная система управления карбюратором содержит электронный блок 20.Карбюратор работает следующим образом. 5 10 15 20 25 30 35 40 45 50...

Устройство для улавливания и нейтрализации паров бензина

Загрузка...

Номер патента: 1280169

Опубликовано: 30.12.1986

Авторы: Куцевалов, Андреев, Гарбер, Симатов, Прудов, Суслин, Самоль, Комаров

МПК: F02M 33/02

Метки: паров, бензина, нейтрализации, улавливания

...патроном, соединенный трубопроводами с клапаном карбюратора, воздушным Фильтром, впускной трубой и через блок клапанов - с бензобаком, Устройство позволяет улавливать и нейтрализовать пары бензина.Недостаток известного устройства заключается в том, что адсорбент в 1адсорбере поджимается пружиной через 25 установочный патрон, в зазор между которым и корпусом адсорбера могут попасть гранулы адсорбента и заклис впускной трубой 1 - трубопроводом 16. Блок 5 клапанов соединен с бензобаком 4 трубопроводом 7. Клапан 9 соединен с балансировочным каналом 8 трубопроводом 18 и с паровым пространством 7 поплавковой камеры карбюратора 6 - трубопроводом 19, а с впускной трубой 11 - трубопроводом 20. В бензопроводе 21 установлен бензонасос 22,...

Ламподержатель для фонаря транспортного средства

Загрузка...

Номер патента: 1273279

Опубликовано: 30.11.1986

Авторы: Сурилов, Князев, Симатов, Решетникова, Рачкова, Платов, Макшанцев

МПК: B60Q 1/00, B60Q 1/26

Метки: средства, транспортного, фонаря, ламподержатель

...материалоем кости.На фиг.1 изображен фонарь транспортного средства с ламподержателем, разрез; на фиг.2 - ламподержатель в зоне патрона, разрез; на фиг.3 - печатная плата; на фиг.4 - ламподержатель, вид со стороны отверстия патрона.Ламподержатель для фонаря транспортного средства размещен в многокамерном корпусе 1 с рассеивателем 2 и содержит несущую пластину 3 с патронами 4 для установки электроламп 5, печатную плату 6, выполненную на гибком диэлектрике, и размецснные на патроне 4 фиксаторы 7 лепестков 8 печатной платы 6. На лепестках 8 выполнены контактные площадки 9 и 10 и круглые отверстия 11 для фиксации лепестков 8 на фиксаторах 7. Патрон 4 имеет упругие прижимной элемент 12 и стойку 13 для прижима контактных площадок 9 и 10 к...

Смесительная камера карбюратора

Загрузка...

Номер патента: 1229406

Опубликовано: 07.05.1986

Авторы: Ершов, Степанов, Симатов, Буданов, Сергиенко

МПК: F02M 1/00

Метки: карбюратора, камера, смесительная

...к отогнутому концу 19 соответствуе", моменту установки рыча) и 8 наупор 17, Фиксация дроссельной заслонки на упоре 2 в закрытом псложенииосуществляется возвратной пружиной22 через рычаг 23. Открытое положениедрос.сельной заслонки 3 определяетсяупором 24. Установка приводов в исходное положение при отпускании педали управления производится пружиной 25, размещенной вне карбюратора,Величина предварительного натяга пружины 9 выбирается из следующего усло -вия; мсмент от предварительного натяга пружины на штифте 1 О должен бытьбольше, чем момент от сил сопротивления вращению золотника 5, приложенных к штифту 10. Приводы дросселирующих э,цементов работают следующим образом.В исходном положении (при отпущенной педали управления) возвратная...

Галогенная лампа накаливания

Загрузка...

Номер патента: 1157593

Опубликовано: 23.05.1985

Авторы: Левин, Коптев, Прытков, Келейников, Симатов

МПК: H01K 1/18

Метки: накаливания, галогенная, лампа

...и колбой, в местах нх скреп.45ления между собой, с образованием застойных, мертвых зон, где задерживается более тяжелая галогенная компонента газа, низкая прочность крепленияцилиндра с колбой и разрушение местазакрепления при воздействии общепромышленных механических нагрузок (вибрации), при транспортировании (удар).Кроме того, открытый конец цилиндраснижает влияние термодиффуэии на перемешивание компонентов газовой смеси, приводя в конечном итоге к раэлн"чию концентрации в верхнем и нижнем концах лампы, так как скорость ниспадающих и восходящих потоков в цилиндре и зазоре между ним и колбой прак-. тически одинакова.Пель изобретения - повышение срока службы путем изменения скорости перемепивания газа и галогена в процессе эксплуатации и...

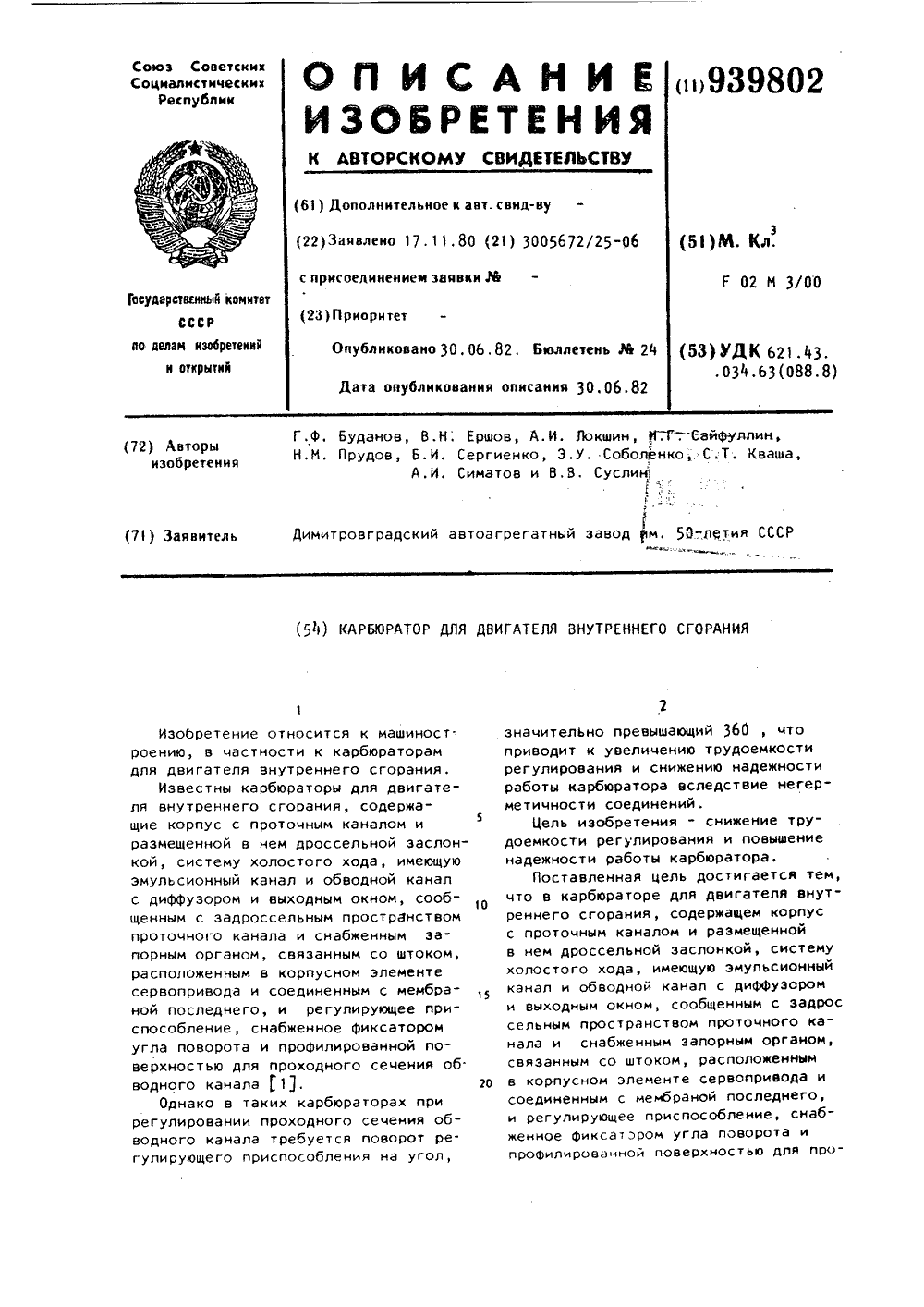

Карбюратор для двигателя внутреннего сгорания

Загрузка...

Номер патента: 939802

Опубликовано: 30.06.1982

Авторы: Буданов, Сайфуллин, Кваша, Прудов, Симатов, Ершов, Соболенко, Суслин, Сергиенко, Локшин

МПК: F02M 3/00

Метки: карбюратор, двигателя, сгорания, внутреннего

...мембрану 13. Профилированная поверхность 14 является однозаходной винтовой поверхностью, таким образом, корпусной элемент 2 при своем повороте обеспечивает дросселирование проходного сечения обводного канала на участке между жикле рами 15 и 16. Карбюратор работает следующим образом.На малых оборотах холостого хода, когда дроссельная заслонка 4 установлена е положении закрытия (как показано на фиг. 1), воздух проходит через проточный канал 3 е обводной канал 6 и смешивается с эмульсией, поступающей из эмульсионного канала 5 через регулируемый жиклер 15 в диффузор 7. Образовавшаяся топливовоздушная смесь проходит далее регулируемое профилированйой поверхностью 14 проходное сечение и смешивается с эмульсией, поступающей через жиклер 16,...

Фонарь транспортного средства

Загрузка...

Номер патента: 935341

Опубликовано: 15.06.1982

Авторы: Платов, Симатов, Решетникова, Князев, Сурилов

МПК: B60Q 1/00

Метки: транспортного, фонарь, средства

...элементами. Междурассеивателем 2.и корпусом 1 закреплена печатная плата 3, имеющая выступы 4 и расположенные над ними отверстия 5. Проводники печатной платы 6 и 7 покрыты электротехническим припоем, а один из них расположен на выступеПатрон 8 выполнен в виде упругой арки, на внутренней ее поверхности имеются фиксаторы 9 лампы 10, а ее концы закреплены в отверстиях 5, например, посредством отбортовки 11 или иного разъемного соединения.4ти изготовления, с есщественно повьлуатационную надежность фонаря. 935341фонарь собираетсяэом,тся следующим обраУстаннавливают ламп 10так чтоб ы ее цоколь лежу на плате 3нике 6 алежал на проводе , а второй контактводникакасался проприают ламэакрпу патрономформула иэобретеепляя его кон ынияях 5, 3цы 11...

Фонарь транспортного средства

Загрузка...

Номер патента: 931528

Опубликовано: 30.05.1982

Авторы: Сурилов, Платов, Симатов, Тахтаров

МПК: B60Q 1/00

Метки: транспортного, средства, фонарь

...утолющее нагрузку, жке гаек 12 наВ многокамероны 13 для ламп3и гнезд 14 и 15 для контактов массы и тока. На корпусе отлиты также установочные выступы 16 и защелки 17 для крепления платы. Кроме того, на корпусе отлиты цанги 18 для крепления при сборке с рассеивателем. Плата имеет печатные проводники 19 5 и 20 тока и массы, выполненные на плате одним из известных способов. Для предохранения печатных проводников от истирания при вибрации контактов массы и тока зона скольжения контактов 21 покрыта слоем электротехнического припоя.Работа и сборка фонаря осуществляются следующим образом,Контакты 5 массы устанавливают в гнезде 14 за счет растяжения радиально изогнутого участка пластины, который пос ле установки сжимается, фиксируя пластину...

Автономная система энергоснабжения

Загрузка...

Номер патента: 930559

Опубликовано: 23.05.1982

Авторы: Симатов, Перевалов, Теслюк, Нарский

МПК: H02P 9/30

Метки: энергоснабжения, автономная

...выврдыветвей обмоток соединены с коллекторами транзисторов 11- 14 выходногоусилителя регулятора напряжения. Каждая иэ ветвей зашунтирована своим диодом 15-18. Транзисторы выходногоусилителя образуют схему соединениясоставного транзистора; эмиттер последнего транзистора 14 подключен кдругой шине источника питания.Автономная система энергоснабженияработает следующим образом,9. ,4Регулируемое напряжение генератора 1 подается через выпрямитель 2 на вход регулятора напряжения 3, промежуточные усилители которого вырабатывают сигнал в виде прямоугольных импульсов с частотой, кратной его основной частоте с переменным коэффициентом заполнения, зависимым от степени приближения регулируемого напряжения к минимальному значению. Усиленный и...

Устройство для автоматической стабилизации напряжения автономного асинхронного генератора с конденсаторным возбуждением

Загрузка...

Номер патента: 875573

Опубликовано: 23.10.1981

Авторы: Нарский, Симатов, Кулапин

МПК: H02P 9/46

Метки: асинхронного, возбуждением, автоматической, автономного, конденсаторным, стабилизации, генератора

...резистор 36 через нормально замкнутые контакты 37 реле 35. Со статорными обмотками 1 через нормально замкнутые контакты 38 - 40 реле 35 соединены потребителиэнергии 41.При запуске (раскрутке вала) и последующем возбуждении асинхронного генератора 1 с конденсаторным возбуждением 2 - 4 выходное напряжение генератора подается на рабочие обмотки 11 - 16 дросселей 17 - 19 магнитных усилителей, собранных по схеме на диодах 5 - 10 и на размагничивающие обмотки 26 - 28 через дифференцирующее звено 30, В этом случае сигнал управления подается в размагничивающие обмотки с опережением, исключая . самонасыщение дросселей 17 - 19 при отсутствии сигнала в намагничивающих обмотках 20 - 22,При достижении номинального значения напряжения генератора...

Роторный коспрессор

Загрузка...

Номер патента: 857561

Опубликовано: 23.08.1981

Авторы: Жегалин, Симатов, Куцевалов, Мочешников, Чередников, Прудов

МПК: F04C 18/30

Метки: коспрессор, роторный

...снабжен поводками, а лопатки закреплены на роторе и дополнительно шарнирно соединены с поводками.Кроме того, нагнетательный канал может быть выполнен в опоре.На фиг. 1 изображен компрессор, продольный разрез; на фиг. 2 - то же, поперечный разрез.Роторный компрессор содержит корпус 1, эксцентрично размещенный в нем и установленный на опоре 2 полый ротор 3, приводной вал 4, шарнирно закрепленные лопатки 5 и нагнетательный канал 6. Приводной вал 4 снабжен поводками 7, а лопатки 5 закреплены на роторе 3 и дополнительно шарнирно соединены с поводками 7. Нагнетательный канал 6 может быть выполнен в опоре 2,При работе компрессора вал 4 вращается по часовой стрелке. Вращение ротора 3 и перемещение лопаток 5 обеспечивается поводками 7. та...

Карбюратор для двигателя внутре-ннего сгорания

Загрузка...

Номер патента: 853138

Опубликовано: 07.08.1981

Авторы: Шишкин, Симатов, Прудов, Дмитриевский, Тюфяков

МПК: F02M 7/00

Метки: сгорания, двигателя, карбюратор, внутре-ннего

...профильным выступом 22, образованным боковой поверхностью 23, контактирующим с выступом 9 ведущего рычага 8 при открытом, более чем на 60, положении дроссельной заслонки 2 первичной камеры 1 и площадкой 24 для удержания дроссельной заслонки 4 вторичной камеры 3 в приоткрытом положении на угол 5 - 20.Для обеспечения установленного допуска на угол приоткрытия дроссельной заслонки вторичной камеры ( +2) при возможных производственных отклонениях размеров деталей привода вторичной камеры 3 выступ 9 ведущего рычага 8 может быть выполнен в виде эксцентрика. Та же цель может быть достигнута выполнением ведомого рычага 13 составным: одна часть этого рычага с выступом 21 жестко закреплена на оси дроссельной заслонки 4, а вторая с...

Роторная машина

Загрузка...

Номер патента: 846790

Опубликовано: 15.07.1981

Авторы: Захаров, Прудов, Симатов, Муссорин, Пашин, Крумин

МПК: F04C 2/00

Метки: роторная

...валу 4 и имеют диаметр д, равный диаметру с 4, колеса 5. Шестерни 6 и 7 снабжены торцовыми дисками 9 и между ними установлена распорная втулка 10, соединенная с диоками 9 и ротором 2, для чего в послжнем и в. дисках 9 выполнены соответствеи8467 90Таким образом, достигается повышениенадежности, компактности и долговечности роторной машины. 3ко выстугпг 11 и пазы 12, в которых размещены выступы 13 втулки 10,Раторная машина в режиме компреосора работает следующим образом.При вращении вала 4, снабженного ведущим колесом 5, последнее посредс 1 вом зубчатого ремня 8 приводит во вращение ведомые шестерни 6 и 7, связанные с ротором 2. При вращении ротора 2 с пластинами 3, эксцентрично установ 1 О ленного в корпусе 1, ячейки,...

Роторный компрессор

Загрузка...

Номер патента: 826082

Опубликовано: 30.04.1981

Авторы: Мочешников, Жегалин, Куцевалов, Чередников, Симатов, Прудов

МПК: F04C 18/00

Метки: роторный, компрессор

...надежности.Указанная цель достигается тем, что барабан и ротор снабжены опорами и пластина шарнирно закреплена в последних. Концентрично барабану установлен цилиндрический фильтр..На фиг. 1 изображен компрессор, продольный разрез на фиг. 2 - то же, поперечный разрез.Компрессор содержит корпус 1 с установленным в нем барабаном 2, в котором расположен ротор 3, причем барабан 2 и ротор 3 соединены между собойпластиной 4 с образованиемвсасывающей полости 5 и нагнетательной полости б. Барабан 2 и ротор 3снабжены опорами 7 и пластина 4 шарнирно закреплена в последних. Концентрично барабану 2 может быть установлен цилиндрический фильтр 8. Вроторе 3 выполнен нагнетательный 10При работе компрессора газ черезфильтр 8 поступает во...

Система холостого хода карбюратора

Загрузка...

Номер патента: 819378

Опубликовано: 07.04.1981

Авторы: Ямолов, Дмитриевский, Пашин, Каменев, Прудов, Симатов, Тюфяков, Шишкин

МПК: F02M 3/00

Метки: карбюратора, хода, холостого

...14 в камеру 1 выполнентангенциально относительно щелевого отверстия 8,Отверстие 9 подачи рабочей смесирасположено тангенцивльно относительнозадроссельного пространства 15,Между входным отверстием канала 14и отверстием подачи рабочей смеси 9установлен дроссель 16,Конструкция системы может быть выполнена без подвижного элемента 10(фиг,4). В этом случае управляемыйстержень 7 имеет резьбу со стопорящимэлементом 17, Система управления 11при этом отсутствует.Работа системы холостого хода карбюратора осуществляется следующим образом.При минимальном числе оборотов холостого хода система управления 11(фиг. 1) обеспечивает перемещение управляемого стержня 7, открывая отверстие 9, подачи рабочей смеси. Топливовоздушнвя эмульсия по каналу 2...

Устройство для регулирования темпе-ратуры воздуха, поступающего b двига-тель внутреннего сгорания

Загрузка...

Номер патента: 817287

Опубликовано: 30.03.1981

Авторы: Симатов, Удовицкий, Качанов

МПК: F02M 31/00

Метки: двига-тель, внутреннего, темпе-ратуры, сгорания, поступающего, воздуха

...механизм 1 20 снабжен также дополнительным подпружиненным обратным клапаном 24 .с выполненными на нем канавками 25 и опирающимся на пружину 26, установленную на патрубке 27, соединенном с . пластмассовым, основанием 28. Запорный клапан 20 снабжен ограничителем 29 хода обратного клапана и связан с термодатчиком 18 через шток 30.Устройство работает следующим30 образом.При температуре , соответствующей началу рабочего регулирующего интервала температур всасываемого воздуха, например 30 С, шток 30 приоткрываетоэапорный клапан 20, обеспечивая сечение для прохода воздуха порядка 0,9 мм -. Такая регулировка практически не изменяет разрежение камеры исполнительного механизма при открытом. обратном клапане 24, но предотвраща О ет отсечку...

Устройство для стабилизации частоты и напряжения асинхронного генератора

Загрузка...

Номер патента: 675570

Опубликовано: 25.07.1979

Авторы: Удодов, Симатов, Галкин, Теслюк, Тихонов

МПК: H02P 9/46

Метки: генератора, асинхронного, стабилизации, частоты

...например,из транзисторного блокинг-генератора, соединенного с блоком 3 черезобмотки трансформатора, входящегов состав фазосдвигающего блока 3,фазосдвигающий 1 блок 3 управляет работой инвертора 4, выполненного, на-,66 пример, по мостовой схеме на тиристорах, путем подачи управляющихсигналоВ на учравляющие электродытранзисторов. Выход инвертора соединен с обмоткой возбуждения асинхройного генератора 7, отклонение напряжения которого от заданногоопределяется измерителем 8 отклонения напряжения и подается на входкомпаратора б, где сравнивается сйапряжением генератора 5 треугольныхколебаний. На выходе компаратораполучаются импульсы, скважностькоторых пропорциональна изменениюрабочего напряжения генератора 7,пОступающего на потребители 9....

Устройство для автоматической стабилизации напряжения автономного асинхронного генератора с конденсаторным возбуждением

Загрузка...

Номер патента: 544090

Опубликовано: 25.01.1977

Авторы: Нарский, Симатов

МПК: H02P 9/46

Метки: асинхронного, стабилизации, автоматической, конденсаторным, автономного, генератора, возбуждением

...19. Намагничиваюшие обмотки управления 27-29 также соединены параллельно и включены на статорные обмотки генератора через выпрямитель 14, чувствительный элемент 15 и безынерционный, например, транзисторный усилитель 16.При запуске и последующем возбуждении50 асинхронного генератора 1 с конденсаторным возбуждением 2-4 выходное напряжение генератора подается на рабочие обмотки 21- 26 дросселей 11-13 магнитных усилителей с внутренней обратной связью на диодах 55510 и на размагничивающие обмотки управления 30-32. В этом случае за счет дифференцирования в дифференцируюшем звене 20 сигнал управления в размагничивающие60 обмотки подается с опережением, исключая тем самым садюнасыщение дросселей 11-13магнитных усилителей при отсутствии сигнала...

Тиристорный ключ

Загрузка...

Номер патента: 517159

Опубликовано: 05.06.1976

Авторы: Субботин, Бородовицын, Симатов, Орлов

МПК: H03K 17/56

Метки: тиристорный, ключ

...аобразом. В момент, когда трав 3.4 сторяах:,".ся в закрытом ссстсена", а;ристор 2 подана положительная полу.зойнв синусоидального напряженияон на.;оди-:ся в проводящем состоянии до момента,пока напряжение на его аноде не изменитзнак на обратный,В этот период через диоды 3, 4, 5 иуправлятощий переход тиристсра 2 протекает ток управления, ограниченный сопротивлением нагрузки транзистор 1. Приизменении знака синусоидальнот о напряжения на аноде тиристора 2 на обратный онзакрывается до прихода положительной полуволны и управляющего импульса на транзистор 1 (закрывающего транзистор). Приположительной полуволне напряжения нааноде тиристора 2 и открытом транзисторе 1 через переход коллектор-эмиттертранзистора 1 диод 6 и обратное...

Устройство для стабилизациинапряжения асинхронного генератора

Загрузка...

Номер патента: 509970

Опубликовано: 05.04.1976

Авторы: Галкин, Симатов

МПК: H02P 9/30

Метки: асинхронного, стабилизациинапряжения, генератора

...с помоцью чувствительного элемента 15, включенного входом на зажимы фаз нагрузки 16 генератора.тив Схема устройства работает по известно- принципу компенсации избыточной реакной мощности конденсаторов возбуждения ависимости от изменения нагрузки г нрза с помошью дросселей насышеиия,м,нерабочем состоянии уврявля4 находится в разомкнутом .лстоянии, т, е. проссели 5,; 7от овал:"ток генератора,. При сании асинхронного т,".перетира 1 оподается на 1 хвстви 1 иьиий эи; -мент 15 и нагрузку 16, При достижении нанагрузке 16 значения напряжения выше номинального, чувствительный элемент 15 выдает сигнал: на открытие транзистора 14,По обмоткам дросселей насыщения 5-7,диодам 8-13 выпрямительного моста и транзистору 14 течет реактивный ток...

Устройство для автоматической стабилизации напряжения автономного асинхронного генератора

Загрузка...

Номер патента: 469200

Опубликовано: 30.04.1975

Авторы: Галкин, Симатов

МПК: H02P 9/46

Метки: стабилизации, автономного, автоматической, асинхронного, генератора

...ц коэффициента мощности нагрузки.В исходном, нерабочем состоянии исполни тельный орган 14 управляемого электромагнитного ключа 16 находится в замкнутом состоянии, а исполнительный орган 15 управляемого полупроводникового ключа 17 в разомкнутом. Этим самым обеспечивается воз можность устойчивого самовозбуждения генератора при любой нагрузке, допустимой для данного типа генератора, поскольку суммарная величина емкости кондснсаторов, подключенных к статорным зажимам имеет 15 максимальное значение.При самовозбуждении асинхронного генератора его напряжение подается на чувствительный элемент 18, а по цепи выпрямитель- ного моста из диодов 8 - 13 и замкнутсго ис полнительного органа 14 протекает максимальный реактивный ток конденсаторов 5...
