Шламас

Измельчитель листовых полимерных материалов

Загрузка...

Номер патента: 1699604

Опубликовано: 23.12.1991

Авторы: Шламас, Джюгис, Будиловский

МПК: B02C 4/42

Метки: полимерных, листовых, измельчитель

...передачу /, промежуточный вал 9,муфту 1 В и зубчатую передачу 8 - валкукото(эый закреплен к раме измельчителя с помощью пружин 5,ПОСЛЕ ЗЗХВЗТс 4 ВаЛКВМИ 4 И 6 ЛИС"Га измельчаемого материала 1 б (апример листа резины, который со столика 1, рота лки Вайт к Ва 31 кам, н; (1 р"МЕР ВРУНУ(О. Ва)ЭОК (ф,ПРПОДНИМсЗРТСЛВ зависимости от то 31 сины измельцаемого листа. От перемещения Валка (4через тягу 13 (тяга 13 на фиг.2 непоказана), когорая также перемещается Вверх, перемещаются рычаги .1,поворачиваясь (а цапфах 1, Переме 4щение рычагов 11 от тяги 13 производится через палец, Расположенный нижнем конце тяги (3, который входи в паз выполненный в одном из рычагов 11 (Фиг.1). При повороте рычагов 11 б)резы 1 занимают положение, обеспечивающее такой...

Устройство для охлаждения сливочного масла

Загрузка...

Номер патента: 1687149

Опубликовано: 30.10.1991

Авторы: Рупкус, Мотекайтис, Шламас, Рыгаловская

МПК: A01J 15/00

Метки: сливочного, масла, охлаждения

...связанный с редуктором 23, и через него и зубчатые колеса 22, 21 приводит во вращение шнеки 3. затем через патрубок 24 в рубашку 2 и полости шнеков 3 подают рассол, например, с температурой -12 "С, через патрубок 8 - сливоч 5 10 15 20 25 30 35 40 45 50 55 ное масло и включают усилитель 17, В начале работы задающим устройством 19 подают команду регулятору 14 подачу рассола, от которой дебит рассола поддерживается, например, 2,8 м /ч, что обеспечивает выходзсливочного масла через патрубок 9 с температурой 14 С, при вращении шнеков 3 сливочное масло заполняет пространство между корпусом 1 и наружной поверхностью шнеков 3, затем нагнетается в сторону отводящего патрубка 9. Во время работы устройства сливочное масло охлаждается на...

Устройство для охлаждения сливок

Загрузка...

Номер патента: 1683592

Опубликовано: 15.10.1991

Авторы: Шламас, Рыгаловская, Грикштас, Мотекайтис

МПК: A01J 15/04

Метки: охлаждения, сливок

...для охлаждения сливок, разрез; на фиг. 2 - разрез А-А на фиг, 1,Устройство для охлаждения сливок содержит цилиндрический корпус 1 с охлаждающей рубашкой 2, подводящим 3 и отводящим 4 патрубками для сливок. По оси корпуса 1 установлен приводной вал 5 с подвижными скребками 6, установленными50 1683592 А 11 =-(01 - 0 г)2,94,где 01 - диаметр очищаемой скребками поверхности, т.е, внутренней поверхности цилиндрического корпуса и наружной поверхности неподвижного цилиндра;Ог - диаметр поверхности крепления скребков.Устройство для охлаждения сливок работает следующим образом.Включают электродвигатель 8, в рубашку. 2 иполость цилиндра 12 подают хладоноситель, например рассол, с температурой 12 С. Че рез подводящий патрубок 3 подают сливки,...

Устройство для ручного клеймения

Загрузка...

Номер патента: 1608037

Опубликовано: 23.11.1990

Авторы: Куприс, Шламас

МПК: B25H 7/04

Метки: клеймения, ручного

...для ручного клеймения содержит корпус 1 с гравированным пуансоном 2. В корпусе 1 размещены рычажный механизм в виде шарнирно соединенных тяг 3, 4 и рычага 5, На свободном конце тяги 3 установлен упор 6, на котором посредством дугообразной ленточной пружины 7 закреплен гравированный пуансон 2. С корпусом 1 посредством регулировочных винтов 8 связан подпружиненный к нему упругими элементами 9 полэун 10. С ползуном 10 шарнирно соединена приводная рукоятка 11.Устройство работает следующим образом.При поднятии приводной рукоятки 11 в вертикальное положение между пуансоном 2 и внутренней стенкой корпуса 1 образуется зазор 12, в который закладывают пломбу (не показана). Требуемая величина зазора определяется толщиной пломбы и...

Устройство для охлаждения сливочного масла

Загрузка...

Номер патента: 1595411

Опубликовано: 30.09.1990

Авторы: Мотекайтис, Рыгаловская, Шламас, Юодишюс, Тамулените

МПК: A01J 25/00

Метки: сливочного, охлаждения, масла

...наиболее эффективно из-эа сравнительно небольшой толщины охлаждаемого слоя сливочного масла. Выбор величины зазора (отношение внутреннегодиаметра корпуса устройства к наружному диаметру шнека равное 1,04) обеспечивает эффективное охлаждение сливочного масла и исключает воэможность заклинивания шнеков 5 и 8 в твердом слое сливочного масла на внутренней поверхности корпуса 1.Охлаждение шнеков 5 и 8 производится рассолом, который поступает через патрубки 18, трубу 19 н патрубки 20 в полости 21. Из них через пропускные отверстия 22 рассол поступает в полости 21, из которых через пропускные отверстия 22 в торцовых5 159541 крышках шнеков 5 и 8 и патрубки 23 отводится в систему циркуляции рассола (не показана) .Через выходной патрубок 4...

Передвижной строительный подъемник

Загрузка...

Номер патента: 1557044

Опубликовано: 15.04.1990

Авторы: Пакальнишкис, Багдзявичюс, Шламас

МПК: B66B 9/187

Метки: строительный, передвижной, подъемник

...канат 4 к тележке 3 закреплен посредством подпружиненного рычага 22, один конец которого установлен с возможностью взаимодействия, в случае обрыва тягового каната, с подпружиненными роликами 11. К осям колес тележки 3 прикреплены посредством держателей колеса 23 для поддержания тележки на направляющих Подъемник работает следующим образом,В начале работы подъемник собирают из отдельных секций (соединениясекций не показано) и ставят к сооружению так, чтобы верхняя часть направляющих 1 упиралась в крышу 2 сооружения,В процессе собирания подъемникав зависимости от угла наклона крыши2 сооружения регулируют угол наклонанаправляющих 1. Для этого вращениемкаждого из регуляторов 16 (втулок снаружной резьбой) изменяют положениепоршней 15 в...

Почтовый ящик

Загрузка...

Номер патента: 1551631

Опубликовано: 23.03.1990

Авторы: Шайманов, Куприс, Шламас

МПК: B65D 91/00

Метки: почтовый, ящик

...образом.Письменная корреспонденция попадает в ящик через щель, которая открывается при поднятии клапана 2, и укладывается в стопу на полках 11 в шахте 10. При выемке письменной корреспонденции направляющие 5 (фиг. 6) кассеты 6 продвигаются по направляющим 4, расположенным в основании 3, складывая дно 7, от перемещения которого раскрываются полки 11, пропуская всю стопу писем из шахты 10 в кассету 6. При переме 10 шенин направляющих 5 кассет 6 по направляющим 4 приподнимаются фиксаторы 12 и перемещают вверх подпружиненный штырь 18 (фиг. 2). После вставления кассеты 6 штырь 18 выходит из зацепления с одним 15 из пазов 23 цилиндра 16 и оператор, производящий выемку, поворачивает ручку 21 цилиндра 16 по часовой стрелке (фиг. 3) на 90...

Устройство для охлаждения сливочного масла

Загрузка...

Номер патента: 1551299

Опубликовано: 23.03.1990

Авторы: Рыгаловская, Тамулените, Мотекайтис, Шламас

МПК: A01J 15/00

Метки: охлаждения, масла, сливочного

...ним расположенный валок 8, а через звездочку 20 и цепную передачу (не показана) З 0 передает вращение валку 6 следующей пары(вьцпе расположенной). Направление вращения валков 6 и 8 показано стрелками на фиг. 1. С начала врап 1 ения валков 6 и 8 в рубашку 2 и через патрубок 9 в коллекторы 10 подают хладоноситель, например рассол, З 5 при в -12 С. Хладоноситель через прорези1 в виде плоских струй омывает внутрснню;о поверхность валков 6 и 8, через трубчатые вставки 15 попадает в полости 12 зубьев 7, заполняет валки 6 и 8 до половины и40свободно удаляется через пустотелые полуоси валков 6 и 8 н воронки 18, Подача хладоносителя в виде плоских струй обеспечивает интенсивное омывание хладоносителем внутренней поверхности валков 6 и 8 и...

Способ получения таблеток из желчи

Загрузка...

Номер патента: 1537256

Опубликовано: 23.01.1990

Авторы: Шелекетина, Крышень, Дуденас, Шламас, Рафес, Норейка

МПК: A61K 9/20

Метки: таблеток, желчи

...и.й с я тем, что, с целью повышения прочности, используют жидкую желчь птиц и перед распылительной сушкой смесь подвергают воздействию давлением не менее 12,0 ИПа. пыпяют,Составитель А. Иодль Техред Л.ОлийныкКорректор С Л 1 екмар Редактор Г. Гребер Тираж 522 Подписное Заказ 124 РцИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, москва, Ж, Раушская наб , д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 П р и м е р 2. 1 кг жидкой желчиптиц, например кур, с температурой1 0 С смешивают с 0,003 кг порошкаа росила Лс размерами частиц5О 1-0,12 мм, Полученную смесь диспергируют в течение 1,5 мин. Затем провОдят обработку смеси импульсно-ступенчатой нагрузкой давлением, По...

Приспособление для обвязывания пакета писем

Загрузка...

Номер патента: 1535770

Опубликовано: 15.01.1990

Авторы: Шайманова, Юшка, Куприс, Шламас

МПК: B65D 63/16

Метки: пакета, писем, обвязывания

...полосы 1, а фиксирующий элемент 5 закреплен на бесконечной упругой ленте 6 между проушинами 2. Вырез 3 имеет форму трапеции, большее основание которой направлено в сторону бесконечной упругой ленты 6. Гибкая полоса 1 имеет клапан 8 для почтового ярлыка 9 и вырез 10 для зацепления клапана 8,Приспособление работает следующим образом.При обвязке пакет 11 писем 12 обхватывают гибкой полосой 1, вводя свободный конец гибкой полосы 1 под пакет 11, и на клапан 8 устанавливают почтовый ярлык 9. Затем бесконечную упругую ленту 6, держа ру 1 кой за ручку 7, натягивают на пакет 11, а элемент 5, протягивая гибкую полосу 1, вводят в одно из отверстий 4. Вырез 3 обеспечивает удобный доступ к фиксирук)- щему элементу 5 и снимает напряжения на месте...

Устройство для обработки сливочного масла

Загрузка...

Номер патента: 1531932

Опубликовано: 30.12.1989

Авторы: Мотекайтис, Рыгаловская, Шламас, Тамулените, Рупкус

МПК: A01J 17/00

Метки: масла, сливочного

...повышения качества готового продукта и условий зкснлуатапии произволится автол(зти ческе Н держание тонкости лиспергиро.нация Влзги В готовом продукте путем изменения частоты вращения диска 5 и тем самым измс пение интенсивности механиеского воздействия нд Обрзбатывземыйнролукт. Изменение цалоты врдпцния лиска 5 производится зз счет ре Элировзния его Орможения. Торл(ожецие лиска 5 зависит От угла нОВОротс Нлдстинки 10 вокруг оси Э, поскольку от угла НОВОротз пластинки 10 ченяетс 51 торможение слоя обрабатываемого пролуктд, который Вращается вместе с;1 иском 5 в кольцевом зазоре между лиском 5 и корпусом 1.:-экспериментально устзновлеи, что удельное электрическое сопротивление сливочноп) масла изменяется в зависимкти от размеров...

Грузозахватное устройство

Загрузка...

Номер патента: 1528718

Опубликовано: 15.12.1989

Авторы: Пакальнишкис, Шламас, Карпавичюс, Тамулените, Багдзявичюс

МПК: B66C 1/44

Метки: грузозахватное

...взаимодействия с планка 40ми 24 и 25, симметрично закрепленнымина противоположных стенках вертикальной направляющей 5. Планки 24 и 25содержат верхнюю направляющую 26, вы 45емку 27 и нижнюю направляющую 28.Груэозахватное устройство работаетследующим образом,В начале работы груэозахватное устройство посредством петли 2 навеши-вают на подъемную машину и в исходномположении опускают на пакет груза 9асбоцементных листов, расположенный,например на полу склада беэ поддона,Во время опускания устройства верти 55кальные направляющие 11 в случае соприкосновения с пакетом скользят поего боковым поверхностям отогнутымиконцами и ориентируют передвижение захватных пластин 6, исключая касаниепластинами 6 груза 9. При опусканииустройства на груз...

Устройство для приготовления растворов серебра

Загрузка...

Номер патента: 1454467

Опубликовано: 30.01.1989

Авторы: Вишкялис, Шламас, Мальцюс, Дуденас

МПК: A61K 9/00

Метки: серебра, растворов, приготовления

...бо" лее быстрому проникновению ионов серебра вовнутрь микробных клеток, поскольку при вибрациях повышается проницаемость клеточной оболочки бактерий.От высокочастотных вибраций рабочих элементов 4 температура липосом в полости корпуса 1 повышается. При повышении температуры липосомо выше оптимальной, например 45-48 С, от датчика 12, который расположен в выходном патрубке 3, в блок 11 управления поступает электрический сигнал, от чего включается электродвигатель 10, При вращении электродвигателя 10 через зубчатую передачу 9 приводится но вращение винт 8, от чего торцовые крышки корпуса 1, прикрепленные к салазкам 7, удаляются друг от друга и корпус растягивается, При растягивании корпуса 1 увеличивается расстояние Н (фиг.1) между рабочими...

Устройство для выпечки кондитерских изделий типа “шакотис

Загрузка...

Номер патента: 1449084

Опубликовано: 07.01.1989

Авторы: Шламас, Стравинскас, Рупкус

МПК: A21B 5/04

Метки: выпечки, типа, шакотис, кондитерских

...выпечки происходит при оптимальном температурномрежиме .Устройство работает следующим образом,В начале работы включают нагревательный элемент 2, электродвигатель 8 и усилитель 23. Электродвигатель 8 через редуктор 9 и муфту 10 вращает горизонтальный вал 3 с максимально допустимой частотой вращения. При отсутствии выпекаемого иэделия на насадках 4 усилитель 23 и пьезоэлектрическая пластинка 17 с электродами 21 и 22 образуют генератор электри,ческого сигнала, В этом режиме на пластинке 17 образовываются поверхностно-акустические волны (ПАЗ), которые распространяются от электрода 22 к электроду 21 с постоянной скоростью, и от усилителя 23 через второй его выход сигналы на блок 24 управления не поступают. При наслаивании теста на...

Устройство для мойки стеклянных трубок

Загрузка...

Номер патента: 1437110

Опубликовано: 15.11.1988

Авторы: Шламас, Тамушаускас, Мингаудас

МПК: B08B 11/00, B08B 9/032

Метки: стеклянных, мойки, трубок

...(пакеты), расположены в камере 1 в контейнере 26 с открытой верхней частью и с перфорированным дном,Устроиство работает следукнцим образом.о50В начале работы стеклянные трубки кипами загружают в контейнер 26. В зависимости от диаметра трубок 25, выбирают соответствующих размеров контейнер 26. Контейнер 26 с вертикально расположенными в нем трубками 25 заталкивают в камеру 1 и в зависимости от габаритов контейнеров (в зависимости от нлощади, которую занимают трубки) ограничивают ход душирующего устройства. Для этого вращением винта 20 устанавливают соответствующее расстояние между упорами 18 с учетом того, чтобы при работе устройства трубы 3 при их возвратно-поступательном перемещении не выходили за пределы контейнера 26, Затем вращением...

Информационный стенд

Загрузка...

Номер патента: 1406629

Опубликовано: 30.06.1988

Авторы: Шламас, Дуденас, Тамулените

МПК: G09F 11/12

Метки: информационный, стенд

...И(иринердци цризмы. 5 л(еют(.5 (1 Ик. сирун)ис здп(елки, рдс(голожеццые вцутри цкц(с,й ицформдции межлу их ветвми с цо(л(ожцк ьн) н (димолействия с ребрами цри.(л,(,лица выступов 6 мецьше ширины (ец(ы 4. и их высота цревышает толщицу (;(к,галок 5 11 илицлры 3 имсют кольцевые ц; (ы (ля црохо;и ц (егунов 6 Привод стецлд солсржит мотор-релуктор 8 с волилом 9 и роме,+;угочцый вдл 1 О, ца котором смоцти)Оцгц(,( мальтийский крест 11 и волило 12). Влиг(0 12 установлено с возможцсктью взаимолействия с лругим мальтийским крес(ом3, который расположен ца валу 14 при )- мы Г 1 ризмы кицематически связаны межлу (нбой зубчатыми колесами 15. Ицформациоццый материал, цацример текст или рисунок, цд(цкитс ца лецты 4, например, метсЛ(м скраски через...

Устройство для введения в организм лекарственных веществ

Загрузка...

Номер патента: 1404080

Опубликовано: 23.06.1988

Авторы: Брусокас, Мальцюс, Дуденас, Шламас

МПК: A61M 37/00

Метки: введения, веществ, лекарственных, организм

...ул. Проектная, 4 Изобретение относится к медицинским устройствам для введения лекарственных веществ в организм черезКожные покровы с помощью ультразвука.5Цель изобретения - повышение количества введенного вещества черезожные покровы, покрытые густыми волосами.10На чертеже изображено устройстводля введения в организм лекарственных веществ, вид А,Устройство содержиткорпус 1 с во.фонкой 2, разрезные пьезокерамичекие кольца 3, которые одним концомжестко закреплены на штанге 4, употняющий элемент 5 и источник 6еременного напряжения,Устройство используют следующимсбразом.Устройство посредством уплотняюего элемента прижимают к коже. Чеез воронку в полость, где располоены пьезокерамические кольцаф 25водят лекарственное вещество и вклюают...

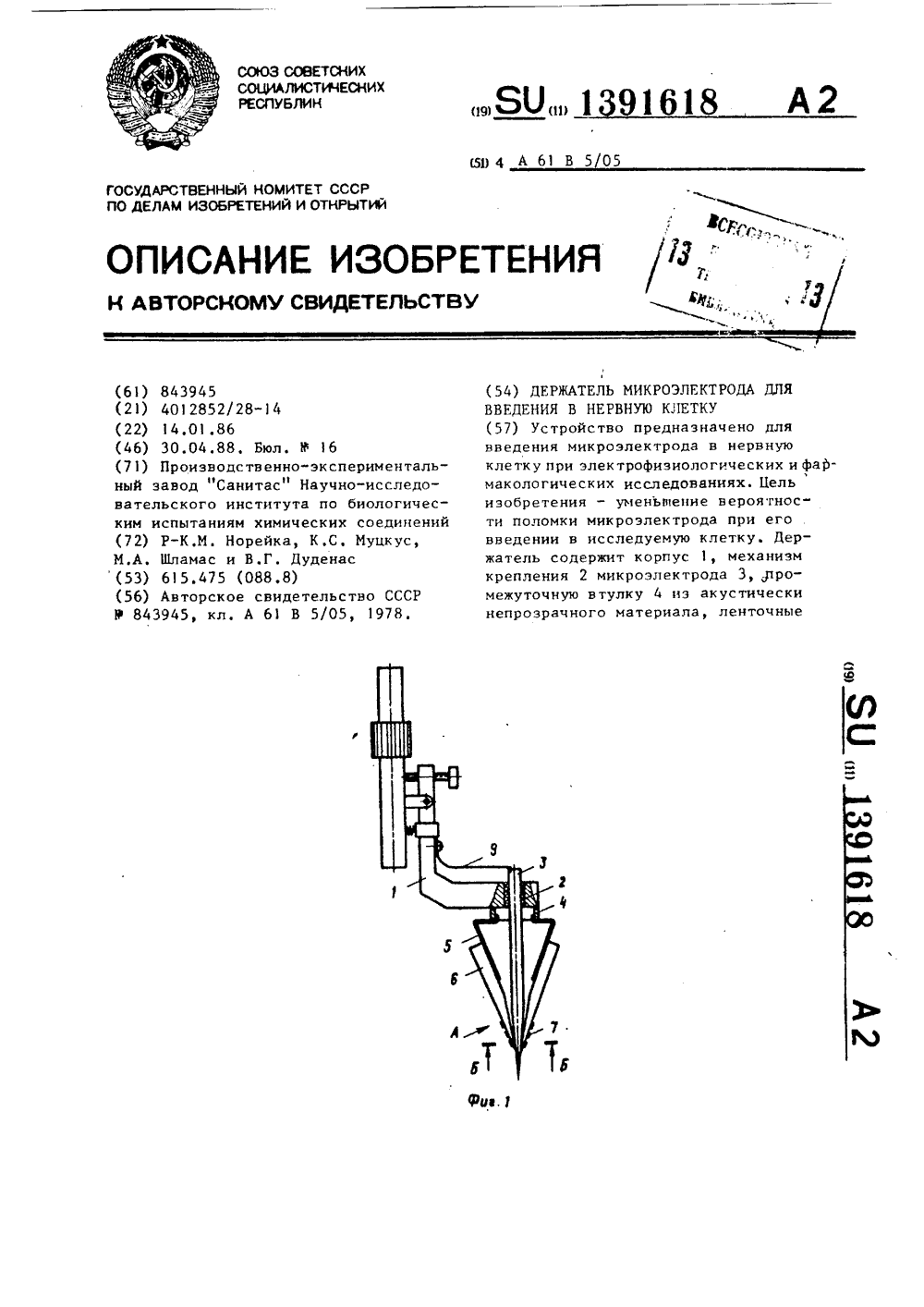

Держатель микроэлектрода для введения в нервную клетку

Загрузка...

Номер патента: 1391618

Опубликовано: 30.04.1988

Авторы: Шламас, Дуденас, Норейка, Муцкус

МПК: A61B 5/05

Метки: введения, держатель, нервную, микроэлектрода, клетку

...является дополнительным к основному авт.св.В 843945, 4 цл. сов, Для прижима заостренной частимикроэлектрода 3 к заостренной частипьезоэлектрических кварцевых пластинб к корпусу 1 держателя закрепленаленточная пружина 9,Держатель микроэлектрода для ввепения в нервную клетку используетсяследующим образом,В начале использования микроэлектрод 3 помешают заостренной частьюмежду пьезоэлектрическими кварцевыми пластинами 6, прижимают пружиной9 и фиксируют в положении, показанном на фиг. 1, механизмом крепления2, Пластины 6 от действия пружин 5симметрично зажимают и удерживаютзаостренный кончик микроэлектродасвоими заостренными частями, Затемвключают генератор 8, Кварцевые пластины 6 подключены к генератору 8 параллельно через...

Устройство для группировки конфет при укладке их в коробки

Загрузка...

Номер патента: 1364271

Опубликовано: 07.01.1988

Авторы: Раманаускас, Шламас, Мильтенис, Матека

МПК: A23G 3/00

Метки: группировки, коробки, укладке, конфет

...конфет 17 и планок 6 и 7, От этой разницы в скорости движения при контакте планок 6 и 7 с конфетами 17 планки 6 и 7 со стойками 15 пермещаются по направляющим 16, Скорости конфет 17 и планок 6 и 7 выравниваются и исключается трение нижних поверхностей конфет по ленте 3, что сохраняет их качество.Задержанные заслонкой 9 конфеты при непрерывном движении ленты 3 перемещаются в продольнбм направлении и образуют блок. Б это время планки 11 через систему рычагов 14, связывающую их с механизмом 8 плоскопараллельного перемещения планок 6 и 7 группировки, совершают периодическое возвратно-поступательное перемещение относительно блока конфет й ворсистой поверхностью 19 подравнивают его.Выравнивание блока конфет требуется из-за того, что при...

Устройство для глазирования конфет

Загрузка...

Номер патента: 1358896

Опубликовано: 15.12.1987

Авторы: Шламас, Рупкус, Мильтенис

МПК: A23G 1/00

Метки: глазирования, конфет

...поступающая из воронки 8 через щель 9, образует завесу 1, которая, в свою оцередь, через штырь 16 прогибает пластинку 14 на постоянную величину. При наличии завесы 11 через второй выход усилителя 19 в блок 20 управления поступают электрические сигналы постоянной величины, и прибор 23 показывает величину вязкости шоколадной глазури.По установленной величине вязкости с помощью заслонки 10 производят регулировку ширины щели 9 и подачу воздуха от вентилятора 12. Затем включают приводы вращения транспортера 25, сетчатого транспортера 2, внутреннего сетчатого транспортера 26 и приемочного транспортера 24. Корпуса конфет 27, проходя через завесу 11, покрываются шоколадной глазурью, излишки которой стекают через сетчатый транспортер 2 в...

Упаковочный материал для пищевых продуктов

Загрузка...

Номер патента: 1355499

Опубликовано: 30.11.1987

Авторы: Пересыпкина, Шламас, Стефанская, Иванов, Лопандина, Джюгис, Дзедуленис

МПК: B32B 27/08

Метки: продуктов, упаковочный, материал, пищевых

...2 - предлагаемыйупаковочиый материал без перфорации,зависимость 3 - предлагаемый упаковочный материал с перфорацией; наФиг.4 - график зависимости предель"ного усилия разрыва сварного шва,предлагаемого упаковочного материала толщиной 110 мкм от площади отверстий слоя полиэтиленовой пленки,Упаковочный материал для пищевыхпродуктов состоит из слоя 1 полиэтиленовой пленки, слоя 2 подиамиднойЭпленки и слоя 3 адгезина. В слое 1 зОполиэтиленовой пленки выполнена пер,форация. Оптимальная площадь отверстий 4 слоя 1 полиэтиленовой пленкиупаковочного материала толщиной 50110 мкм составляет 30-50% от общейплощади упаковочного материала привеличине отверстий 70-150 мкм. В качестве адгезива используют 2-4%-ный раствор полиэтиленимина в...

Устройство для извлечения желчи из желчных пузырей птиц

Загрузка...

Номер патента: 1344309

Опубликовано: 15.10.1987

Авторы: Шламас, Норейка, Рафес, Дуденас

МПК: A22C 21/06

Метки: извлечения, пузырей, желчных, птиц, желчи

...работает следующим образом.В начале работы включают привод (не показан) устройства, который через шкив 11 и взаимно связанные зубчатые колеса 12 вращает встречно валы 13, а через них барабаны 2. Из питателя 1 желчные пузыри непрерывно поступают в зазор между встречно вращающимися барабанами 2, постепенно зажимаются между гибкими лопастями 4, а их оболочка прокалывается иглами 6, через каналы 7 которых жидкая желчь из пузырей отводится в плоскости 3 барабанов 2, а из них стекает в воронки 8 и далее в емкость для сбора жидкой желчи (емкость не показана). Отвод желчи через каналы 7 игл 6 обеспечивается за счет избыточного давления желчи внутри пузырей, которое создается при сжимании пузырей между лопастями 4. Извлечение желчи из...

Устройство для формования трубчатых мембранных фильтров

Загрузка...

Номер патента: 1333720

Опубликовано: 30.08.1987

Авторы: Мацкявичюс, Дуденас, Шламас, Норейка

МПК: D01D 5/06

Метки: мембранных, фильтров, формования, трубчатых

...кольцевую фильеру 2 Формуют фильтр 9, которыйвиде трубки поступает в камеру 1, а из нее - в приемную воронку Зи в трубку 4 осаждения. В трубке 4 осаждения происходит окончательное с руктурообразование Фильтра 9, при этом от потока осаждающей жидкости в трубке 4 происходит частичное про 1 ягивание фильтра, от чего происходиу уменьшение его диаметра, влияющег на форму и размеры пор.о В случае недостаточного протягивания фильтра в 1 рубке 4 струитурообрааоиаииа фипьта происходит произвольно и нет возможности целенаправленно изменАть Ф рму и размеры пор. Изменения диамет а фильтра Фиксируются датчиками 17 и,18, от которых сигналы поступают в блок 16 сравнения и в блок 15 управления электродвигателем 12. Еслив процессе работы устройства...

Устройство для сортировки цилиндрических изделий по наружному диаметру

Загрузка...

Номер патента: 1319933

Опубликовано: 30.06.1987

Авторы: Кабашинскас, Мальцюс, Шламас, Дуденас, Норейка

МПК: B07C 5/08

Метки: цилиндрических, диаметру, наружному, сортировки

...кцтаст труоки 2 с фрикциошым элемснгом 9 и тем самым Обеспечивает изменение положения рычага 8 от воздействия трубки прц Отклонениях ее диаметра. В результате црц сепия труоки 2 вокруг своей продольной Осп симметрии при о пс,оцепиях диаметра грубки от требуемого размера трубка через 5 10 15 20 25 30 35 40 45 50 фрикционный элемент 9 действует на боль. шее плечо рычага 8, которьсй, поворачиваясь на оси 10, своим меньшим плечом действует на пьезоэлектрическую пластину 12. Поскольку с помощью пластины 12 возможно фиксировать малые изменения положения рычага 8, она взаимодействует с меньшим плечом рычага 8.Первый выход усилителя 15 через электроды 13, пластину 12, электрод 14 связан с его входом и образует генератор электрических...

Устройство для приготовления многослойных частиц, преимущественно липосом

Загрузка...

Номер патента: 1318280

Опубликовано: 23.06.1987

Авторы: Норейка, Брусокас, Шламас, Дуденас

МПК: B01J 2/10

Метки: частиц, многослойных, приготовления, липосом, преимущественно

...расположенных винтовыхпитателей, и шарообразным телам 20сообщается дополнительное двоениепо горизонтали. При этом направление вращения электродвигателя 1 О подбирают так, чтобы при вращении горизонтального вала 6 магнитное поле,создаваемое магнитами 7 и 8, перемещало шарообразные тела 20 по горизонтали в сторону оси 12 симметрии.При таком передвижении шарообразныхтел 20 с одновременным их вращениемвокруг горизонтальной оси симметриигоризонтальной камеры происходятскапливание шарообразных тел в камере 1 в зоне оси 12 симметрии и многократные дополнительные их соударения,что повышает интенсивность перемешивания.При расположении магнитной системы внутри разделительной камеры магнитные силы, действующие в радиальном направлении,...

Устройство для размерной сортировки цилиндрических изделий

Загрузка...

Номер патента: 1299630

Опубликовано: 30.03.1987

Авторы: Янулайтис, Шламас, Римгаудас, Дуденас

МПК: B07C 5/08

Метки: размерной, цилиндрических, сортировки

...в движение приводится цепь 14. От вала 10 через звездочку 9 и цепную передачу (не показана) вращательное движение передается валу 8, от которого в движение приводится конвейер 7 с калибрами 5. Транспортирующий орган 3, цепь 14 и конвейердвижутся синхронно.Ампулы 2, поступающие из питателя 1, попадают в захватывающие гнезда 4, прижимаются пластинками 16, подпружиненными деталями 15 (фиг. 3), и продвигаются в сторону от питателя 1. Синхронно с прижатыми к захватывающим гнездам 4 ампулами движутся калибры 5, которые через колесики 12, упираясь в копир 15, перемещаются в держателях 6 и постепенно заходят в капилляры ампул. В том случае, когда ампула имеет допустимые отклонения размеров капилляра и допустимые отклонения расположения...

Устройство для формования трубчатых мембранных фильтров

Загрузка...

Номер патента: 1296633

Опубликовано: 15.03.1987

Авторы: Норейка, Мацкявичюс, Дуденас, Шламас

МПК: D01D 5/24

Метки: формования, мембранных, трубчатых, фильтров

...представлена на фиг.З,подаются в электроды 14. Из-за обратного пьезоэффекта в пьезокварцевыхпластинках 12 в промежутках междуэлектродами 4 возникают механическиеколебания, которые в виде поверхностно-аккустических волн (ПАВ) распространяются в стороны от электродов (понаправлениям, показанным стрелкамина Фиг.2). Форма заостренного конца13 и концентрическая форма электродов обусловливают то, что ПАВ концентрируются в заостренных концах 13 ньезокварцевых пластинок 12, что приводит к колебаниям концов 13 согласно колебаниям электрических сигналов,поступающих из генератора 15. При скорости формования 1 м/с, размерах заостренного конца 10 20 мкм период Т(фиг, 3) между импульсами практически составляет 30 мкс, а продолжительность импульса ;...

Способ определения дисперсности шоколадных масс

Загрузка...

Номер патента: 1293649

Опубликовано: 28.02.1987

Авторы: Рупкус, Иодказис, Шламас, Маркявичюс

МПК: G01N 33/02

Метки: масс, дисперсности, шоколадных

...определения дисперсности массы,При течении массы потоком со скоростью 0,9 м/с, направленным под острым углом на рабочую поверхность подложки 6, от абразивного воздействиячастиц массы (частиц сахара и какао)на Фольге образуются риски 8. Послеостановки цилиндрического элемента 5подложку б снимают с крышки 4 и обрабатывают изобутиловым спиртом, ко "торый обеспечивает наиболее быстроерастворение шоколадной массы и тем самым наиболее быструю мойку рабочей поверхности фольги. Затем рабочую поверхность фольги подвергают анализу микроинтерференциальным методом, например на микроинтерферометре Линника МИИ. Микроинтерференциальный метод позволяет наиболее быстро определить глубину рисок на рабочей поверхности фольги и интервал между ними. По...

Установка для бестраншейной прокладки трубопроводов

Загрузка...

Номер патента: 1219748

Опубликовано: 23.03.1986

Авторы: Джюгис, Шламас

МПК: E02F 5/18

Метки: трубопроводов, бестраншейной, прокладки

...смачивания, в которой уста-.навливают участок прокладываемойтрубы 5 с рабочим элементом 6 и ориентирующим приспособлением 15. Послеэтого монтируют компенсирующий элеамент 12 (с натягом) с датчиком 13,камеру 10 заполняют через воронкусмачивающей смесью 11, на станине 110 15 20 25 30 35 40 50 устанавливают домкрат 7 и включают питание элемента 16.При подаче жидкости в домкрат 7 он давит на нажимную плиту 3 и последняя с трубой 5 перемещается вдоль станины 1. При включении питания элемента 16 последний нагревается, одновременно нагревая орентирующее приспособление 15, например, до 160-180 С. Во время передвижения трубы 15 ее наружная поверхность в камере 10 покрывается пленкой смачивающей смеси 11, что облегчает скольжение трубы в грунте и...

Установка для приготовления шоколадных масс

Загрузка...

Номер патента: 1209136

Опубликовано: 07.02.1986

Авторы: Пилвелис, Стравинскас, Рупкус, Шламас

МПК: A23G 1/18

Метки: масс, шоколадных, приготовления

...масса отводится через разгрузочное устройство, например, в сборник для готовой массы (не показан), При работе мельницы 1 на оптимальном режиме, обеспечивающем получение готовой массы требуемой дисперсности, дополнительный насос б работает на минимальной производительности, например его производительность составляет 5% от производительности насоса 2, При работе насоса б масса иэ верхней части шариковой мельницы 1 через трубопровод 5 подается в резервуар 4. Одновременно генератор 9 ультразвуковых колебаний, настроенный на работу в импульсном режиме, через каждые 30 с подает серию электрических синусоидальных колебаний с определенной частотой, например 25 кГц, на катушку ультразвукового вибратора 7. Ультразвуковые волны, распространя 1 О...
