Способ получения слоистого материала из алюминиевых сплавов

Загрузка...

Номер патента: 606265

Опубликовано: 20.05.2005

Авторы: Поляков, Борог, Рахилин, Куликов, Корягин, Шамилев, Король

МПК: B23K 20/04

Метки: алюминиевых, слоистого, сплавов

Способ получения слоистого материала из алюминиевых сплавов с прослойками, при котором прослойку плакируют алюминием путем прокатки, а затем осуществляют совместную пластическую деформацию плакированной прослойки с основным материалом, отличающийся тем, что, с целью повышения удельной прочности, улучшения качества полуфабрикатов и изделий сложной геометрической формы, в качестве прослойки берут сплавы системы алюминий, магний, кремний, толщиной, выбранной из следующего выражения где - толщина прослойки из алюминиевых сплавов системы...

Способ изготовления слоистых плит

Номер патента: 720890

Опубликовано: 27.11.2004

Авторы: Куликов, Поляков, Шамилев, Рахилин, Борог, Король, Корягин

МПК: B23K 20/04

Метки: плит, слоистых

Способ изготовления слоистых плит, заключающийся в сборке в пакет основы из алюминиевого сплава и составляющей из более прочного металла с двухсторонней плакировкой алюминиевыми слоями, нагреве и горячей прокатке, отличающийся тем, что, с целью повышения прочности соединения слоев и обеспечения возможности получения плит увеличенной толщины, в процессе сборки на плакирующий слой составляющей накладывают лист из сплава основы, толщина которого составляет 10-30% от толщины пакета, а прокатку ведут с обжатием на первом проходе, равным относительной толщине накладываемого листа.

Устройство для выноса труб с мостков буровой

Загрузка...

Номер патента: 901464

Опубликовано: 30.01.1982

Авторы: Исмаилов, Шамилев

МПК: E21B 19/14

Метки: выноса, мостков, труб, буровой

...при помощи кронштейнови цапф 5 фиг. 1 и 2), имеющихвозможность проворачивания вокругосей в подшипниковом узле 6, каретка ЗО7, содержащая направляющие 8 и шкивы 9, бесконечную цепь, состоящую изтележек 10 с роликами 11. На тележках 10 асимметрично их продольной осиукреплены захватные вилки 12, на ззкоторые ложится труба 13. На заднейстойке 2 размещен подпружиненныйшток 14 с упором 15, выведенным науровень захватных вилок 12. К подпружиненному штоку 14 соосно прикрепле- Фна защелка 16 с косым боковым срезом,входящим в углубление, выполненноев торце каретки. Подпружиненный шток14 с упором 15, защелка 16 и углубление в торце каретки представляют со уФбой своеобразный замок.Более наглядно асимметричное расположение захватных вилок...

Материал для изготовления паяныхконструкций

Загрузка...

Номер патента: 806327

Опубликовано: 23.02.1981

Авторы: Баранов, Корягин, Король, Шамилев, Куколев, Филин, Поляков, Сторчай

МПК: B23K 35/24

Метки: паяныхконструкций, материал

...не превышает 0,1-0,3 кг/мм Кроме того, указанный материал при криогенных температурах имеет сравнительно высокую теплопроводность - 0,12-0.,71 кал/см сек грац,Цель изобретения - повышение механических свойств материала, умень" шение деформируемости теплообменника при пайке и теплопроводности в осевом направлении.Поставленная цель достигается тем, что внутри, между двумя алюминиевыми листами размещена прослойка иэ титана так, что она контактирует непосредственно с читым алюминием. Материалом прослойки служит титановый сплав марки ВТ 1-0.укаэанная конструкция материала изготавливается следующим образом.Методом сварки прокаткой получают листы иэ алюминия, плакиронанные с одной стороны припоем, например силумином, марки СИЛ.На...

Устройство для спуска и подъема труб с муфтовым соединением

Загрузка...

Номер патента: 751958

Опубликовано: 30.07.1980

Авторы: Исмаилов, Шамилев, Захидов, Орлов

МПК: E21B 19/06

Метки: спуска, муфтовым, труб, подъема, соединением

...Створки со:.д-.еь: между собой посредством шарниз.;кд д. На выступах 3 нижнего элеватора пох то,6 трубы 7.Устройство 1 достдет следу.юшцм сс-зом.Прц подъеме колоны;о",с псрожццверхний элеватор 1, подвешенный на талевой системе буровой установки. опускаютпод нижний торец муфтового соединения 6трубы 7, удерживаемой выступахгц 3 нижнего элеватора 2. Верхний элеватор 1 подзодят к трубе 7 з раскрытом зцде такимобразом, что выступы 3 верхнего элеваторасмещаются относительно выступов нижнегоэлеватора 2 а о 0=. Затем зерхцй элгзтор 1 закрывают, и прц последующем подъеме он своими выстуам подхватываетторец муфтового соединения 6.В процессе спуска колонь: трубцрцслцженцц ча с, жеого,зе",.хнегс элезатора к ротору установки нижний элеватоэ...

Трубодержатель для муфтовых труб

Загрузка...

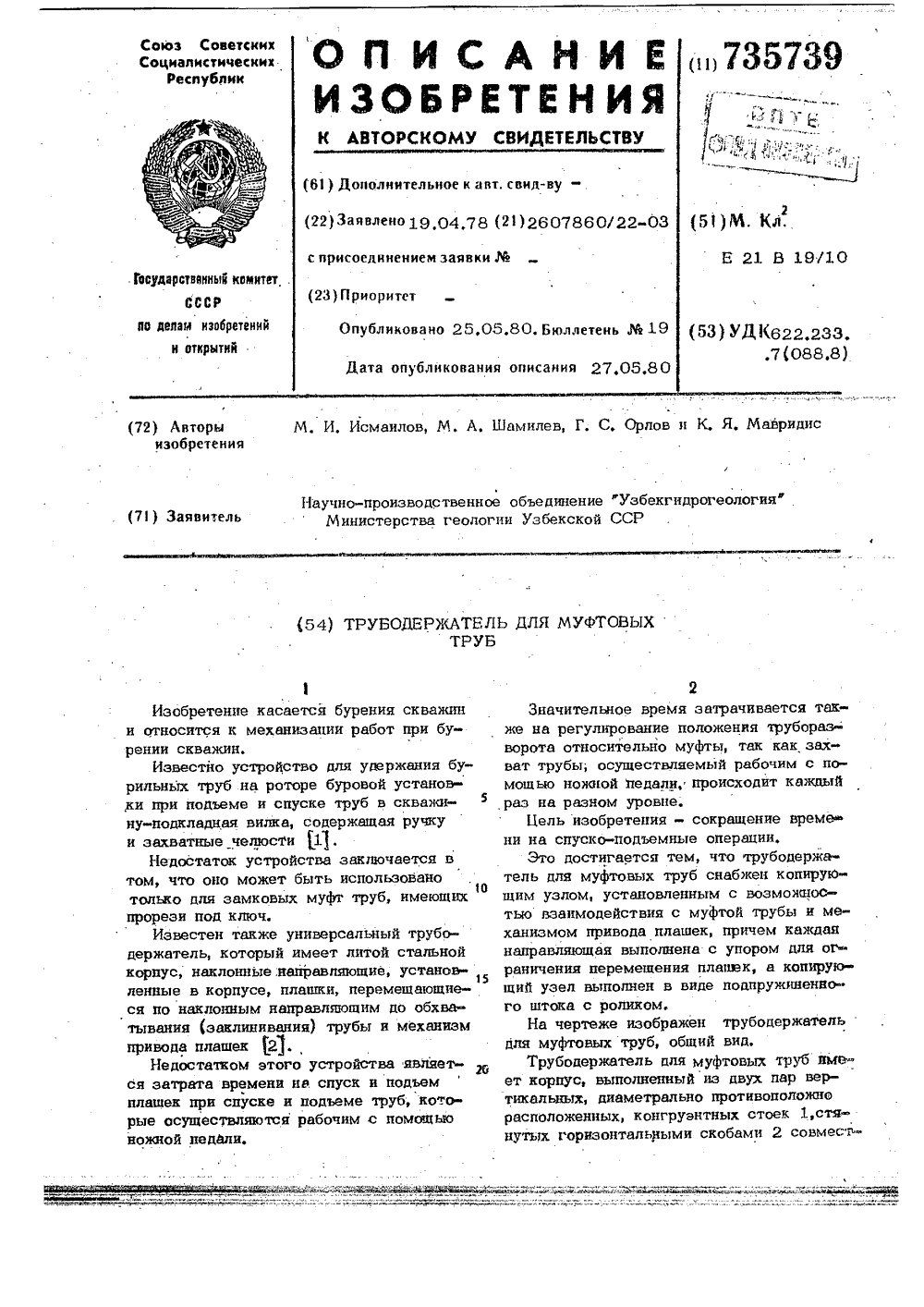

Номер патента: 735739

Опубликовано: 25.05.1980

Авторы: Шамилев, Орлов, Исмаилов, Мавридис

МПК: E21B 19/10

Метки: трубодержатель, труб, муфтовых

...18 трубы 15. При атом между плашками и трубой остается определенный зазор.Трубодержатель для муфтовых труб ра 35ботает следующим образом.Покоющуюся на плашках 5 трубу 15 смуфтой 18 приподнимают. Затем йажимают"йа"рычаг, 8, который, проскользнув свобод 40иым концом по наклонной головке собачки 9 рычага 10 и оказавшибБ под выступом головки, фиксируется в нижнеМ положении) при котором планка 7 с роликами 6 находится в верхнем положении вслед) 45ствие чего плашки 5, занимая крайнее верхнее положение, отходят. на определенное расстояние друг от друга.При движении трубы 15 вверх или внизна ролик 14 наезжает муфта 18 трубы,: вследствие чего шток 13 с роликом 14, преодолевая усилие пружины 12, отходит в крайнее правое положение, в...

Гидродинамический испытатель пластов

Загрузка...

Номер патента: 617587

Опубликовано: 30.07.1978

Авторы: Куликов, Шамилев, Ким, Хамраев

МПК: E21B 49/00

Метки: испытатель, гидродинамический, пластов

...пластов и оттянутая в нижней части системойпружин 12. 5Рабочая жидкость поступает к соплу 5 изполости 13 между корпусом гидроэлеватораи внутренним слоем рукава через отверстия14 в нижней части гидроэлеватора 4.Пластовая жидкость в камеру смешения 106 поступает через перфорированные отверстия наружного слоя 8, объемную пружинную сетку 11 и боковые отверстия 15 гидроэлеватора 4,Предлагаемый испытатель пластов работает следующим образом.Рабочая жидкость поступает под избыточным давлением через подводящий канал3 в камеру 13 и далее через отверстия 14 ксоплу 5 и одновременно поступает к кла Опанному узлу 7, который служит для сброса гидростатического давления. После срабатывания клапанного узла 7 рабочая жидкость полностью поступает на сопло...

403842

Загрузка...

Номер патента: 403842

Опубликовано: 01.01.1973

Авторы: Шамилев, Шевченко, Кузнецов

МПК: E21B 33/00

Метки: 403842

...колонны труб, включающие шток, конус, герметизирующие элементы и поворотные кулачки.Целью изобретения является обеспечениевозможности перекрытия колонны труб придействии двустороннего давления.Для этого устройство снабжено подпруг 1 пенной втулкой с пазами, концентрично размещенной относительно штока, который выполнен с выступом, взаимодействующим с кулачками.На чертеже изображено предлагаемое устройство,Устройство имеет шток 1 с головкой 2 длязахвата ловильным инструментом, конус 3,пакет герметизирующих элементов 4, состоящих из набора эластичных резиновых самоуплотняющихся манжет и металлическихшайб, подвижную втулку 5 с пазами 6, кулачки 7, которые поворачиваются относительно своих осей и прижимаются к выступам 8штока за счет пружин...

Устройство для предотвращения открытых фонтанов в скважинах

Загрузка...

Номер патента: 291032

Опубликовано: 01.01.1971

Автор: Шамилев

МПК: E21B 35/00

Метки: скважинах, фонтанов, предотвращения, открытых

...расположен эластичный элемент 14 с концами, вделанны ми в металлические втулки 1 б, с уплотнительными элементами 16, Этот узел представляет собой сочетание сальникового устройства и подшипника скольжения. В нижней части устройства закреплен переводник 17.10 При обычном режиме промывки в процессебурения на гильзе 2 возникает определенный перепад давления. При возникновении необходимости быстрого перекрытия кольцевого пространства производительность насоса уве личивается на некоторую величину, в результате чего давление на торец гильзы резко увеличивается. Под воздействием этого давления гильза движется вниз вдоль ствола корпуса 1, преодолевая усилие пружины 4. Шар 12 выпа дает из своего гнезда, размещенного в телекорпуса и...

Шаровой поплавковый клапан для обсадныхколонн

Загрузка...

Номер патента: 252974

Опубликовано: 01.01.1969

Авторы: Номикосов, Орлов, Шамилев, Мамаджанов

МПК: E21B 34/12

Метки: клапан, обсадныхколонн, поплавковый, шаровой

...небольшой 20 ход втулке при ее движении вниз.Принцип работы клапана следующий.В процессе спуска колонны наружное давление превышает внутреннее на заранее установленную величину, При этом нижний шар 25 прижат к торцу золотника. При возрастании давления до определенной величины золотник вместе с нижним всплывающим шаром, преодолевая усилие пружины, приоткрывает отверстия в средней части гильзы, Промывочная зо жидкость, проходя по кольцевому пространству между корпусом 8 и втулкой, поступает в обсадные трубы и заполняет их до определенного уровня, характеризующегося жесткостью пружины.В случае необходимости прокачксти, последняя может свободновниз через седло, золотник и отверстней части корпуса 8. При этом ниприжат ко дну...

Электрокинетический расходомер для полярных жидкостей

Загрузка...

Номер патента: 104975

Опубликовано: 01.01.1957

Автор: Шамилев

МПК: G01F 1/64

Метки: электрокинетический, жидкостей, расходомер, полярных

...жидкости через рясходомср.Па чертеже показана схема предлагаемого расходомера.Пористая перегородка рясходош ра, выполненная в виде стеклянного фильтра Шоття, имеет форму кольца 1, к поверхностям которого прижаты кольцевыс электроды 2 из метал,тической (лу ишс плятшовой) сетки.Перегородка с элсктродями встав. ляется в отрезок трубы 3 с жидкостью, расход которой нужно измерить. Изолированные выводы 4 от электродов присоединены к индикатору б.Основная часть жидкости проходит через отверстие в персгородке, я неболыпяя часть, проходящая через перегородку, создаст потенциал течения, вели пшя которого при строго постоянных ко 1 щецтряции и природе самой жидкости ,пропорциональна расходу всей жидкости. Возникающая э. д. с. измеряется...
