Сабашвили

Регулятор давления газа

Загрузка...

Номер патента: 282858

Опубликовано: 20.04.2006

Авторы: Плюхин, Сабашвили, Покорный, Федосеев, Ташкалов, Котов, Панфилов, Кузнецова

МПК: B64D 13/04

Метки: регулятор, газа, давления

Регулятор давления газа, преимущественно для систем кондиционирования летательных аппаратов, содержащий трубопровод подачи газа с регулирующим органом, пневмопривод и командный прибор, отличающийся тем, что, с целью повышения надежности работы регулятора, он снабжен последовательно установленными дросселем и электропневмоклапаном, сообщающими часть трубопровода, расположенную до регулирующего органа, с пневмоприводом и командным прибором.

Устройство для распределения жидкостной или газовой среды по независимым объектам систем кондиционирования

Загрузка...

Номер патента: 336958

Опубликовано: 10.02.2006

Авторы: Селиванов, Пряхин, Воронович, Сабашвили, Грачев, Смирнов, Набока

МПК: F16K 3/08, B64G 1/46

Метки: газовой, среды, систем, жидкостной, кондиционирования, независимым, распределения, объектам

1. Устройство для распределения жидкостной или газовой среды по независимым объектам систем кондиционирования, содержащее крышку с впускным отверстием и корпус с выпускными отверстиями, в котором расположен распределительный диск, отличающееся тем, что, с целью обеспечения автоматического порционного распределения жидкостной или газовой среды по независимым объектам, оно снабжено валом, на котором установлен фланец, образующий совместно с сильфоном герметичную камеру переменной емкости, а в верхней части крышки имеется резьбовое регулировочное устройство, связанное с перемещающимися в плоской части крышки толкателями.2. Устройство по п.1, отличающееся тем, что оно оборудовано...

Устройство для цементирования обсадных колонн

Загрузка...

Номер патента: 1838588

Опубликовано: 30.08.1993

Автор: Сабашвили

МПК: E21B 33/14

Метки: обсадных, колонн, цементирования

...7(фиг, 1) и заходит в . корпус обратного клапана (фиг. 4), По окончании промывки скважины, перед закачкой цементного раствора в колонну спускается первая продавочная пробка 8, потом закачивается цементный раствор полностью и за ним продавливается вторая продавочная пробка 9, в результате чего цементный раствор движется между двумя пробками 8 и 9, которые надежно отделяют его от промывочной жидкости.При подходе первой продавочной пробки 8 к упорному кольцу 7 она останавливается и цементный раствор движется через верхние обводные каналы 4, затем через кольцевое пространство б и нижние обводные каналы 5 под первую продавочную пробку 8 (см. фиг. 2).Для осуществления продавливания цементного раствора под первой продавочной пробкой без...

Устройство для определения глубины нарушения обсадной колонны

Загрузка...

Номер патента: 1804552

Опубликовано: 23.03.1993

Автор: Сабашвили

МПК: E21B 47/10

Метки: нарушения, глубины, колонны, обсадной

...Рв - внутреннее 2 дааление а бурильном инструменте, кгс/см;Рл - приемочное давление при проверке обсадной колонны на герметичность. кгс/см 2,Затем закрывается превентер и создается давление за бурильным инструментом, равное РЗ=Р 11 кгс/см,(2) Рз - давление эа бурильным инструментом, кгс/см 2.Прокачка промывочной жидкости эа бурильным инструментом на приемистость проэдолжается до определенного количества 15 Ч м, равного(3) Ч -- 0,785 б Ь где Ч - объем ранее установленного интервала обсадной колонны, м;б - внутренней диаметр обсадной колонны, м; 20 и - высота ранее установленного интер вала обсадной колонны, м, в результате чего 25 нижняя часть устройства (спецпробка) отделяется от верхней части и двигается вниз вместе с промывочной...

Безбашенная водокачка

Загрузка...

Номер патента: 1756481

Опубликовано: 23.08.1992

Автор: Сабашвили

МПК: E03B 11/02

Метки: водокачка, безбашенная

...с днищем котлаи сйзгнетательной и подающей трубами, оснащением нагнетательной трубы цифровымводосчетчиком, подающей трубы диафрагменнйм расходбмербми задвижкой, оборудованием воздушно-водяного котла электроконтактным манометром и водомерной трубкой, что вкупе ведет к изменению технологического режима работы установки.Достижейие положительного эффекта,заключающегося в уменьШении энергозатрат путем перйодической работы насосного агрегата, расширении демонстрационных возможностей установки вследствие 11 зглядности исследования гидравлическихпроцессов, становится возможным эа счет наличия трехходового клапана с подпружиненной перекидной заслонкой, цифрового водосчетчика, позволяющего измерить суммарный обьем поступающей воды,...

Установка для минерального питания растений

Загрузка...

Номер патента: 1657128

Опубликовано: 23.06.1991

Автор: Сабашвили

МПК: A01G 31/02

Метки: растений, минерального, питания

...насоса 8, фиксируем э взкуумметром 40, обеспечит всасывание питательного оаствора из резервуара 7г, трубопроводу 38 через обоатный клапан39 и насос 8 и подачу е о по нагнетательному трубопроводу 41 к золотниковому раси оед:"литая ьи ому устоойству 1 1,Азбыточное давление в системе измеряетсямаь:тзом 42 а количество пигательногора,.;вор;, подаваемого к золотниковомураспредег ительному устройству 11, - ротам тоо; 43.г;:.;:ательный раствоо поступает, черезвпр:.;нпэ о.ве .:ти 13 золотникового распределител: ного устройс;ва 11, подзолотнихову;о пал;.,ст А, зь пускное отверстие 16по т:з. бопооводу 46 к первой линии 36 двухпоэиционного распределительного устройства 30, которая в данной позиции закрытазаглушкой, Заполниврубопровод 46,...

Тормоз колесной тележки

Загрузка...

Номер патента: 1643287

Опубликовано: 23.04.1991

Авторы: Сабашвили, Марченков

МПК: B62B 5/04, B66F 9/00

Метки: колесной, тормоз, тележки

...Для расфиксации управляющего рычага 32 служит отогнутый конец 40.Работа устройство осуществляется следующим образом. Перед эксплуатацией объемный резервуар 21 подсоединяют в гидравлическую цепь (фиг. 2), при этом положения распределительного крана обозначено позициями ГЧ 10 и Ч, и производят закачку гидросистемы рабочей средой, затем резервуар отсоединяют и дальнейшие виды работ, соответствующие положениям ,и Ч распределительного крана, производят беэ резервуара,20. После закачки гидросистемы для работы без объемного резервуара одна грузовая платформа должна находиться в крайнем верхнем положении, а другая - в крайнем нижнем,Распределительный кран 19 с помощью штурвала устанавливают в нужное положение, например . Груз размещают на правой...

Центробежная форсунка

Загрузка...

Номер патента: 1641448

Опубликовано: 15.04.1991

Авторы: Пряхин, Волкова, Сабашвили

МПК: B05B 15/02, B05B 1/34

Метки: центробежная, форсунка

...сквозными лами 7 и промежуточным рассекател имеющим сквозные каналы 9,Центробежная форсунка снабжен лами 10 с конусными наконечникам флекторами 11 для перекрытия и проч сквозных каналов 7 регулиоуемого уп размещенными в выполненных в рас теле 2 каналах 12 с винтовой резьбой, ных сквозным каналам 7 регулируе упора 6.,0 ля подвода жидкости в центробежную форсунку имеется входной инструмент 13. а во внутренней поверхности соплового канала 3 выполнена винтовая нарезка 14.Центробежная форсунка работает следующим образомЖидкость в корпус 1 поступает черезвходной патрубок 13, проходит через сквоз. ные каналы 7 регулируемого упора 6, дробится о конусные наконечники-дефлекторы1641448 Составитель А, Чал-БорюРедактор Н, Киштулинец Техред...

Гидроподъемник

Загрузка...

Номер патента: 1574528

Опубликовано: 30.06.1990

Авторы: Марченков, Сабашвили

МПК: B66B 9/04

Метки: гидроподъемник

...между собой, на шток на" соса.Для удобства перемещения устройство снабжено поручнями 27,Устройство работает следуюЩим об,разом.Перед эксплуатацией объемный резер"вуар 21 подсоединяют в гидравлическуюцепь, как показано на Фиг.2 (положение распределительного крана обозначено позициями 1 Ч и Ч 111), и производят закачку гидросистемы рабочейсредой, резервуар отсоединяют идальнейшие виды работ, соответствующие положениям распределительногокрана 1, Т 1 и Ч, производят без резервуара,После закачки гидросистемы дляработы без объемного резервуара одна платформа должна находиться вкрайнем верхнем положении, а другая .в крайнем нижнем.Распределительный кран 19 с помощью штурвала устанавливают в положение, например, 1. Груз размещают на правой...

Автоматизированная секционная установка для минерального питания растений

Загрузка...

Номер патента: 1565425

Опубликовано: 23.05.1990

Автор: Сабашвили

МПК: A01G 31/06

Метки: минерального, автоматизированная, питания, секционная, растений

...через обратный клапан 31 по трубопроводу 32 и по нагнетательному трубопроводу 33 подача его через первый вход 22, прямой канал 26, второй выход 25 золотникового распределителя по нагнетательному трубопроводу 34 обратно в резервуар 6 для перемешивания его через перфорированные отверстия до кондиции, соответствующей агротехническим требованиям (фиг. 2), После перемешивания раствора в течение определенного времени, равного 3 - 10 мин, в зависимости от объема резервуара, из автоматического блока 9 управления поступает сигнал и электромагнит 20 переводит золотниковый распределитель 19 во вторую рабочую позицию (фиг. 3), Это вызывает соединение первого входа 22 посредством прямого канала 28 с первым выходом 24, и питательный раствор по...

Распределитель независимой подачи

Загрузка...

Номер патента: 1525292

Опубликовано: 30.11.1989

Авторы: Шульгина, Сабашвили, Марченков

МПК: F01L 5/22

Метки: независимой, распределитель, подачи

...ь(ичо.:(сэ)лю 3(И 13 с к(1 нс(к(1 чи 23 ид Б(Г(л 1 (.ли ил)конил чиРВ,1 Як)1 ции Р 1(313 Г 1 н 1)1(иРИО,с 1)с и рол)ск х ГОИ 3 ы Й ры(д Г4, сяз(и сОир;кои 1(.;3 другим к(ицоч и (,н с нейисрс,(с(ВОч иржин 1 26), ичск)1 и Й ири(ИОсо, сн и( .1,1 )счг 113 РОВни 5 . ж 11 И Я, 11 Н),3(ИИ 3(И И 1 с 13 НТ(3 3 ИИИ 7.О (3),1 3,( 1 (И 1 с с)и 51 (,3 (;,) к,;1 и 1ч 1 1); 1 Г) Я ки ч 1 ) ь1 д Г с 1 8ы (. м и1 )((, 3 51слоги 1 В;3 ИО,1 зод ни 51 л 1(х)н изл)О15 и б.,+ни. здкрЛ(и;(ИИЯ 3 рчнин,1 ( 15 к р и и к1 л (1 11 н и . 1(. н и О з н и н н и к 430. Дл я обеспечения надежности работы сего механизма кулачки 11, 12, 13 подпружинены относительно крышки 4 пружиной 31, а для обеспечения беспрепятственного осевого перемецения кулачков 11, 12, 13...

Стенд сабашвили для испытания гидравлических распределителей гидропонных установок

Загрузка...

Номер патента: 1442720

Опубликовано: 07.12.1988

Автор: Сабашвили

МПК: F15B 19/00

Метки: гидравлических, установок, сабашвили, распределителей, стенд, гидропонных, испытания

...в следующее положение,5 При автоматическом включении насоса 2происходит заполнение следующей нагрузочной гндроемкости 1 О и одновременный слив раствора из предыдущейнагрузочной гидроемкости 9.После за полнения последней нагрузочной гидроемкости 13 привод 3 насоса 2 автоматически отключается, а испытуемый гидрораспределитель 6 переключается на слив раствора из нагрузочной гидро емкости 13 в гидробак 1.При крайнем левом (по чертежу) положении дополнительного двухпозиционного трехлинейного гидрораспределителя 31 раствор от насоса 2 поступа ет через указанный гидрораспределитель к эталонному гидрораспределите- , лю 26. Через эталонный гидрораспределитель 26, двухпозиционный трех-ходовой гидрораспределитель 24, на грузочный...

Опрыскиватель сельскохозяйственных культур

Загрузка...

Номер патента: 1347918

Опубликовано: 30.10.1987

Авторы: Трималнекс, Пряхин, Храмешкин, Марченко, Сабашвили

МПК: A01M 7/00

Метки: культур, сельскохозяйственных, опрыскиватель

...В и по сливному трубопроводу поступает в гидробак,При наезде, например, правого колеса или полозка 17 на возвышение Когда левое колесо опрыскивателя наезжает на возвышение, то под действием пружины 18 полоэок 17 поворачивается по часовой стрелке и прижимается к земле. Золотник 22 освобождается и за счет разности давлений в штоковой и поршневой полостях консоли,Гидроцилиндры 9 и 10 левой роисо. ли связаны с гидрораспределителем гидрокопира 14, который закреплен на концевой части 3 левой консоли, и соединены с гидрораспределителем трактора.Гидрокопир 14 включает гидрораспределитель 15, передаточный механизм 16, полозок 17 и рружину 18.Гидрораспределитель 15 имеет корпус 19, крышку 20, штык 21 и золотник 22.Распределительный кран 13...

Устройство для распределения питательного раствора между емкостями для выращивания растений

Загрузка...

Номер патента: 1293705

Опубликовано: 28.02.1987

Авторы: Сабашвили, Клейменова

МПК: G05D 7/06

Метки: питательного, раствора, распределения, емкостями, выращивания, между, растений

...ролика-фиксатора 10. Напряжение будет подано на обмотку реле 20 включения насоса. Реле включится и замыкающим контактом 28 заблокирует себя, а при помощи замыкающего контакта 41 напряжение будет подано на обмотку магнитного пускателя 39. При замыкании замыкающих контактов 40 магнитного пускателя в силовой части цепивключится трехфазный асинхронный электро. двигатель 38. Насос 21 начнет подавать питательный раствор через входное отверстие 3 в корпус 1 распределителя. Под давлением жидкости плунжер 7 со штоком 6 начнет перемещаться из верхнего (нерабочего положения) в нижнее (рабочее). Ролик- фиксатор 10 выйдет из взаимосвязи с контактом 15 (так как жестко закрепленный ца другом конце штока 6 также начнет перемещаться вниз), однако...

Устройство для обработки растений ядохимикатами

Загрузка...

Номер патента: 1256806

Опубликовано: 15.09.1986

Авторы: Пряхин, Шалумов, Марченков, Резвов, Сабашвили

МПК: B05B 15/08

Метки: ядохимикатами, растений

...также име.ет металлическую прорезную втулку15, которая своим внутренним диаметром выполняет функцию направляющейдля трубки 11 и имеет канавки для уплотнения. Наружный диаметр втулки 15 выполнен под резьбу, на которуюнавинчивается накидная гайка 4 снакаткой, цангового узла 10.На фиг, 8 гоказана прорезная втул.кг 15, имеющая корпус 16 с наружнойрезьбой, канавками 17 дпя внутреннего уплотнения, хвостовик 18 и лепестки 19, В нижней части штанги-держателя 1 (см, фиг, 1) предусмотренарукоять 20, а в штуцер 21 вмонтирован фильтр (не показан).На нижнем конце трубки предусмотрен переходник 22, на верхнем концетрубки 11 резьбовая втулка 23. Крометого, устройство снабжено шкалой 24.Устройство для обработки растений ядохимикатами работает...

Устройство для исследования центробежных форсунок

Загрузка...

Номер патента: 1233952

Опубликовано: 30.05.1986

Авторы: Резвов, Пряхин, Сабашвили, Марченков

МПК: B05B 1/34

Метки: центробежных, форсунок, исследования

...исследований,Начертеже изображено устройства 10общий вид.Устройство для исследования центробежных форсунок содержит испытываемую форсунку 1, поворотный экран смеханизмом 2 привода его поворота и 15размещенные под экраном каплеулавливатели,,На верхней части поворотной оси 3закреплен поворотный экран, выполненный в виде двух пластин, установ-, 20ленных с воэможностью взаимного перекрытия, первая из которых выполненав виде диска 4 с сегментным отверстием 5, вторая выполнена в виде сплошного полудиска 6, расположенного25над диском 4 с отверстием 5. Крометого, механизм 2 привода и пульт 7управления механизмом 2 привода расположены в корпусе 8, на верхней крьппке 9 которого установлены каплеулав- ЗОливатели предметных стекол 10 илибюкс...

Центробежная форсунка

Загрузка...

Номер патента: 1196036

Опубликовано: 07.12.1985

Авторы: Шалумов, Пряхин, Гриднев, Сабашвили, Копылова

МПК: B05B 1/34

Метки: центробежная, форсунка

...для орошения в садах., огородах и в тепличных, хозяйствах в условиях защищенного грунта (для поддержания оптимальных температурновлажностных параметров микроклимата теплиц) .Цель изобретения - повышение качества распыла и надежности работы Форсунки.На Фиг,1 изображена центробежная Форсунка, общий вид; на фиг.2 - сечение А-А на фиг.1.Центробежная Форсунка содержит корпус 1 с входными каналами 2, вихревой барабан 3 с сопловым и тангенциальным подводящими каналами 4 и 5, соответственно, камерой 6 завихрения и крышку 7.Вихревой барабан 3 выполнен с дополнительными тангенциальными каналами 8, расположенными на его выходном торце и смещенными по отношению к основным тангенциальным каналам 5 на 90 , Суммарная площадьовходных каналов 2 меньше...

Регулятор давления

Загрузка...

Номер патента: 1010604

Опубликовано: 07.04.1983

Авторы: Копылова, Сабашвили

МПК: G05D 16/06

Метки: регулятор, давления

...причемкамера следящего устройства соединена с полостью камеры и исполнительню органом. Составитель Ю,КундинРедактор В.Пилипенко Техред М,тепер Корректор Е.Рожко Заказ 2487/37 Тираж 872 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раутиская наб д, 4/5Филиал ППП 1 Патент 1, г. Ужгород, ул. Проектная 4 На чертеже изображен регулятор35 давления, общий вид.Регулятор содержит корпус 1 с входным и выходным для жидкости отверстиями 2 и 3, камеру 4 исполни=. тельного органа, име ощего седло 5 40 и клапан б, камеру: 7 с расположенными в ней сервоприводом в виде сильфона 8 и седла 9, камеру 10 следящего устройства, имеющего сильфон 11 и клапан 12. 45Сильфоны 8 и 11 выполнены иэ эластичного...

Центробежная форсунка

Загрузка...

Номер патента: 1009517

Опубликовано: 07.04.1983

Авторы: Сабашвили, Стрельцов, Шалумов, Пряхин, Гиашвили

МПК: B05B 1/34

Метки: центробежная, форсунка

...охватывающей с зазором корпус, выполненный с винтовыми канавками на наружной поверхности, а регулируемый упор выполнен с радиальными каналами для подачи жидкости в зазор между корпусом и втулкой.На чертеже изображена центробежная форсунка, общий вид.Она содержит корпус 1 с размещенным в нем распылителем 2 с сопловым каналом 3 и камерой 4 завихрения с тангенциальными подводящими каналами 5 и последовательно установленные в корпусе 1 регулируемый упор б с расходящимися по ходу движения сквозными каналами 7 и промежуточный рассекатель 8, на наружной поверхности которого выполнены винтовые каналы 9.Кроме того, центробежная форсунка снабжена втулкой 10 с соплом 11, охватывающей с зазором 12 корпус 11 выполненный с винтовыми канавками 13 на...

Механизм преобразования возвратно-поступательного движения во вращательное

Загрузка...

Номер патента: 1009313

Опубликовано: 07.04.1983

Автор: Сабашвили

МПК: A01G 31/00

Метки: вращательное, возвратно-поступательного, движения, преобразования, механизм

...устройствах гайка поворота выполнена жестко закрепленнойна валу, другой конец которого жест, ко,связан с .рабочим органом.При таком выполнении гайка поворота передвигается вместе с валом,и, следовательно, поднимает и опускает рабочий орган, что требует З 5больших усилий и не предотвращаетвозможности заклинивания рабочегооргана.Цель изобретения - повышение надежности работы. 40Достигается это тем, что гайкаповорота имеет форму стакана, в верхней части которого закреплена втулка, взаимодействующая с приводомв виде электромагнита, а к дну гай ки прикреплен полый .цилиндр с осевым отверстием фигурной формы, в котором размещен вал с сечением фигурной формы, соответствующим осевому отверстию цилиндра, причем в верхней части вала закреплена...

Устройство для измерения температуры газа

Загрузка...

Номер патента: 1006933

Опубликовано: 23.03.1983

Авторы: Сабашвили, Воробьев, Пряхин, Вебякин

МПК: G01K 5/62

Метки: газа, температуры

...в полость корпуса 1 обеспечи"вается из источника 9 теплоносителячерез дроссель 10, а выпуск - черезвыходной канал 11,Устройство работает следующим образом,При уменьшении температуры тепло"носителя, поступающего из источника 9в полость корпуса 1, чувствительныйэлемент 2, находившийся до этого вуравновешенном состоянии, благодаряпружине 3 и телескопическим направляющим 4 перемещается, При этомизменяется зазор между соплом 8 изаслонкой 7, что приводит к изменению давления в полости корпуса 1 ив выходном канале 11, благодаря чемуфиксируется определенная температура измеряемой рабочей среды в источ"нике 9 теплоносителя. При значительном изменении температуры среды заслонка 7 приближается к соплу 8, ина заслонке, благодаря ее размещениювне...

Распределитель питательного раствора

Загрузка...

Номер патента: 963486

Опубликовано: 07.10.1982

Автор: Сабашвили

МПК: A01G 31/02

Метки: питательного, распределитель, раствора

...55Каждый продольный паэ 12 втулки рабочего хода 10 копира пути соответствует одному выходному патрубку и ориентирован перпендикулярно его оси симметрии, а пазы 12 втулки 11 60 возврата пути повернуты относительно пазов втулки 10 на угол, равный половине угла между соседними выходными, патрубками 4, т.е. на шаг (:(см.фиг.5). Количество пальцев 15 полэуна 14, 65 а также количество сигналиэаторов19 и 20 пропорционально количеству вывыходных патрубков.4.Распределитель питательного раствора .работает следующим образом,В исходном положении плунжер5 распределителя находится в верхнейчасти корпуса 1 ( нерабочее положение)так, что окно подачи б плунжера поотношению к выходным патрубкам 4 находится между последним и первым патрубками, Ползун 14...

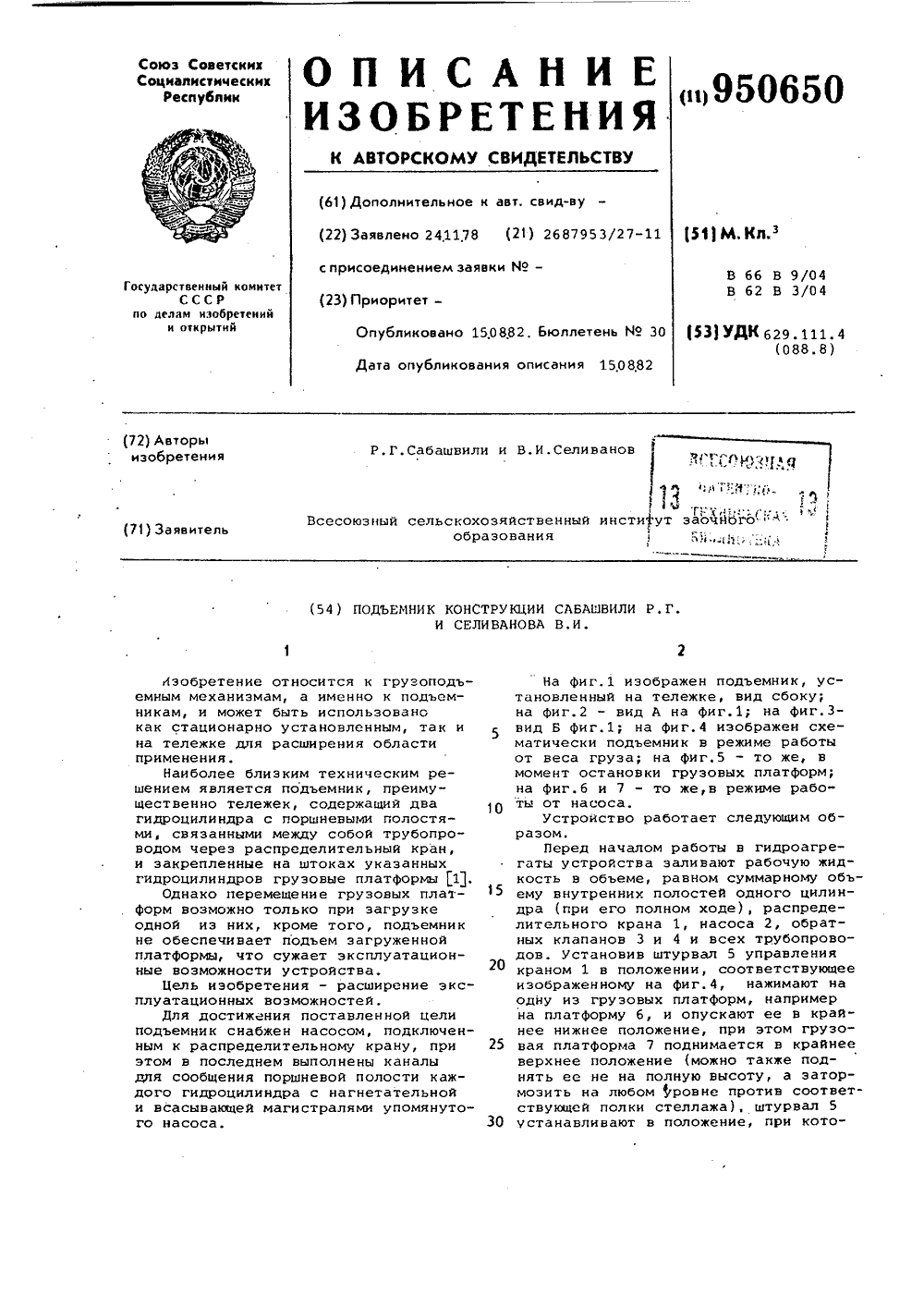

Подъемник конструкции сабашвили р. г. и селиванова в. и.

Загрузка...

Номер патента: 950650

Опубликовано: 15.08.1982

Авторы: Селиванов, Сабашвили

МПК: B66B 9/04

Метки: конструкции, селиванова, сабашвили, подъемник

...загруженной платформы, что сужает эксплуатационные возможности устройства.Цель изобретения - расширение эксплуатационных возможностей.Для достижения поставленной цели подъемник снабжен насосом, подключенным к распределительному крану, при этом в последнем выполнены каналы дпя сообщения поршневой полости каждого гидроцилиндра с нагнетательной и всасывающей магистралями упомянутого насоса. 1ый институт заочного "с950650 Формула изобретения Вид д ром полости гидроцилиндров разобщаются, и грузовые платформы 6 и 7 затормаживаются, затем на поднятую грузовую платформу 7 устанавливают груз,и поворачивают штурвал в положение,изображенное на фиг.1, после чего 5под действием веса груза грузоваяплатформа 7 начинает опускаться, агрузовая платформа...

Вибратор для искусственного опыления растений

Загрузка...

Номер патента: 950246

Опубликовано: 15.08.1982

Авторы: Сабашвили, Елагин, Липов, Арсентьев, Ивтодий

МПК: A01H 1/02

Метки: растений, опыления, искусственного, вибратор

...вертикальной плоскости симметрии наружной штанги и смещены в сторону, противоположную ее продольной прорези, при этом внутренняя штанга снабжена фиксатором ее положения относительно наружной штанги.Такая конструкция устройства служит повышению ее надежности,На фиг. 1 и фиг, 2 схематично изображен вибратор для искусственного опыления растений. Вибратор для искусственного опыления растений состоит из наружной штанги 1, имеющей сквозную прорезь 2, и телескопически соединенной через подпружиненные фиксаторы 3 с внутренней штангой 4, в которой размещены колебатель 5 и электродвигатель с источником питания (не показаны) . Подпружиненные фиксаторы 3 расположены в сквозном поперечном отверстии 6 внутренней штанги 4 перпендикулярно...

Распределитель для агрессивных сред

Загрузка...

Номер патента: 940709

Опубликовано: 07.07.1982

Автор: Сабашвили

МПК: A01G 27/00

Метки: сред, распределитель, агрессивных

...Давлением жидкости подпружиненный обратный клапан 8, выполненный в виде шарнирно закрепленной двухпозиционной заслонки, прижмется к внутренней стенке прямого канала 5 распределительного элемента 3, перекрыв сливное отверстие 7. Так как прямой канал 5 совмещен с одним из выпускных патрубков 9 корпуса-,делителя 10 устройства, то питательный раствор начнет поступать к объекту потребления, т. е, в 1 секцию. После выдачи определенной дозы питательного раствора насос отключится, и подача раствора прекратится. Давление питательного раствора в подающей магистрали, а значит и в распределителе упадет, и подпружиненный обратный клапан 8 вернется в исходное положение, перекрыв впускное отверстие прямого канала 5. Одновременно начнется...

Шприц для инъекции

Загрузка...

Номер патента: 850088

Опубликовано: 30.07.1981

Авторы: Плюхин, Червонный, Набока, Джалишвили, Кринкин, Сабашвили

МПК: A61M 5/18

Метки: шприц, инъекции

...корпус, внутри которого размещен поршень с укрепленной на нем пружиной, и шток с рукояткой, содержит установленную внутри корпуса втулку с центральным резьбовым отверстием, при этом один иэ концов пружины укреплен на втулке, а свободный конец штока имеет резьбу и раз- ЗО Наполнение шприца лекарством осуществляется при помощи вращения рукоятки 5. При этом пружина 3 вместе с поршнем 2 поднимается и происходит засасывание необходимой дозы препарата. Наконечник шприца. насаживается на введенную в кость иглу. Обратным вращением рукоятки 5 производится сжатие пружины 3. Степень сжатия определяется количеством сделан850088 ных оборотов рукояткой 5, Под усилием пружины 3 препарат постепенно,равномерно вводится в костную ткань,В...

Регулятор прямого действия

Загрузка...

Номер патента: 840832

Опубликовано: 23.06.1981

Авторы: Сабашвили, Селиванов

МПК: G05D 16/04

Метки: регулятор, прямого, действия

...12, регулируемое иглой 13 и сообщенное каналом 14 с входом 5 коргуса 4, приемное сопло 15, каналом 16 сообщенное с надмембранной полостью 17 привода, управляющее сопло 18, каналом 19 сообщенное с выходом корпуса и каналом 20 - с подмембранной полостью 21 привода, а также дренаЖ- ное сопло 22, сообщенное каналом 23 с окружающей средой. Настройка регулятора осуществляется иглой 13. Регулятор прямого действия работает следующим образом.20В исходном положении регулирующий клапан 7 под действием упругой силы мембраны 10 закрыт. Газ подается на вход 5 исполнительного механизма 1, а часть его по каналу 14 поступает в питающее сопло 12 и, истекая из него под давлением Р 3, определяемым иглой 13, попадает в приемное сопло 15 и далее по каналу...

Установка переработки навоза

Загрузка...

Номер патента: 751345

Опубликовано: 30.07.1980

Авторы: Пряхин, Смирнов, Нитовщикова, Селиванов, Сечкин, Судаченко, Шуть, Горин, Афанасьев, Сабашвили

МПК: A01C 3/00

Метки: переработки, навоза

...80 - 83% сходит с сит вбро рохота 3 и Г 10 Гадс 1 ет в пресс-фильтр 4.Пресс-фильтр 4 состоит из перфорирован 10 15 20 25 30 35 40 45 50 55 60 65 ИОГО бар 101 а с 0 Всрс 15 м дисметром 2 мм расОложс 11 К)ГО всм 1)1 ВОД 0 О Н 1 нск с змсня 01 мс 51 ш 51 Ом. 11 рессфль 1 р прсднзигИсн д,51 умешснпя СО- дсржаня влаги в твердой фракции путем сс мсхани "1 сскОГО снгкения.1 вердая фракция навоза подается в загрузочную горловину пресс-фильтра 4, перемещаясь с помощью шнека, отжмается, в результате чего жидкая фракция просачивается через перфорацию барабана. Влажность получаемой твердой фракции можно регулировать путем поджатия коруса, регулирующего выходное отверстие для твердой фракции с по)1 ощью гидросстсмы. После пресс-фильтра твердая...

Распределитель жидкой питательной среды

Загрузка...

Номер патента: 745444

Опубликовано: 05.07.1980

Авторы: Сабашвили, Селиванов, Клейменова

МПК: A01G 27/00

Метки: среды, питательной, распределитель, жидкой

...2 - то же, в рабочем положении.Распределитель состоит из корпуса 1с впускным 2 н выпускным 3 отверстиями, нагруженного пружиной 4 распределительного золотника 5 с каналом подачи 6, штока 7 с механизмом поворота 8,запорного створчатого клапана 9, толкателя 10, рычага 11, пружины 12, Подпружиненное плечо рычага 11 при работе распределителя взаимодействует с745444 4ключается преждевременное падение давления среды в подзолотниковой полости, обеспечивается полное совпадение канала подачи с выпускным отверстием, исключается непроизводительный переток среды и повышается надежность работы ая распределителя. 3.выступом 13 корпуса 1. Д-диаметрканала подачи, С - диаметр выпускного отверстия Д,ь ход толкателя.Распределитель работает...

Форсунка

Загрузка...

Номер патента: 735313

Опубликовано: 25.05.1980

Авторы: Селиванов, Сабашвили

МПК: B05B 7/12

Метки: форсунка

...пружинами 10 и 11,Кроме того, узел, регулирования 35производительности содержит дренажную камеоу 12, расположенную междууправляющими герметичными камерами6 и 7, и концентрично установленныевнутренний 13 и наружный 14 штоки с .заслонками 15 и 16 для перекрыванияжидкостного 4 и воздушного 5 сопел,взаимодействующими с чувствительными элементами 8 и 9 соответствующихупоавляющих камер 6 и 7. Пружины 10и 11 регулируют гайкой 17 и винтом 18, 45Форсунка работает следующим образом.В исходном положении, соответствующем выбору натяжения. пружин 10и 11, изменяемого гайкой 17 и нинтом 018; устанавливаются заданные выходные давления жидкой среды и воздуха.жидкая среда (вода или раствор)и воздух под давлением соответственно Р;и Р. подаются...
