Рвачев

Устройство для определения показателей гемодинамики

Загрузка...

Номер патента: 1828740

Опубликовано: 23.07.1993

Авторы: Чащин, Рвачев, Щербаков, Сердюков

МПК: A61B 5/02

Метки: гемодинамики, показателей

...ИЛИ 21 передается на блоки 1 и 7, которые обеспечиваютчерез блоки 2 и 8 сброс давления соответственно в пальцевой и плечевой манжетах 9 и3 (фиг. 12, а, в, участок И). Этим заканчивается полный измерительный цикл,Сброс давления в манжетах может бытьпроизведен по команде "сброс" в экстренных случаях на любом из этапов измерительного цикла,По окончании полного измерительногоцикла, проведенного предлагаемым устройством определения показателей гемодинамики в автоматическом режиме, на цифровыхиндикаторах блока 20 отображения зафиксированы:- показатели систолического и диастолического артериального давления в 50разных участках артериального русла руки(Рсист.пл.арт., Рдиаст.пл,арт., Рсист.пал.арт.)1- показатель кровяного давления Рз х...

Устройство для запуска двигателя внутреннего сгорания

Загрузка...

Номер патента: 1576711

Опубликовано: 07.07.1990

Авторы: Сахаров, Соломко, Рвачев

МПК: F02N 5/02

Метки: двигателя, внутреннего, сгорания, запуска

...шайбы 18 из антифрикционнаго материала. Упорная штанга 14 выполнена свозможностью вращения относительнопальца 19, закрепленного в крышке 2 корпуса 1, на которой установлен также ограничительный упор 20 с предохранительнымэксцентриком 21.Устройство работает следующим образам,5 10 15 20 25 30 отжимают предохранительный эксцентрик 21 и выводят упорную штангу 14 из зацепления с зубчатой шайбой 13. Пружина 3, освобождаясь, вращает ось 11, дополнительный вал 16 и связанный с последним коленчатый вал двигателя, 3 ил. Устанавливают устройство в рабочее положение посредством дополнительного вала 16 и монтажной лопатки 15 так, что фигурная головка вала 16 входит в контакт с храповиком двигателя, Запирают предохранительным эксцентриком 21...

Ростомер

Загрузка...

Номер патента: 1438708

Опубликовано: 23.11.1988

Авторы: Деев, Лиогинский, Рвачев, Саморуков

МПК: A61B 5/10

Метки: ростомер

...двум каналам сигналы, пропорциональные декартовым координатам проекции на горизонтальную плоскостьцентра тяжести стоящего человека,Ростомер работает следующим образом.Пациент, подойдя к ростомеру, поднимает измерительную планку 5 надголовой (при этом каретка 4 движется по направляющим 3) и становитсяна расположенную на основании 1 стабилсграфическую платформу, на которой нанесены следы ступней, опускает планку 5 на голову, Наличие противовеса 9, компенсирующего частьвеса измерительной планки 5 с подвижной кареткой 4, обеспечивает создание оптимального усилия прижимапланки 5 к.голове,В момент касания измерительнойпланки 5 головы пациента перфорированная лента 8 останавливается в положении, соответствующем измеряемому линейному...

Способ определения остаточных напряжений в объекте из диэлектрического материала

Загрузка...

Номер патента: 1404799

Опубликовано: 23.06.1988

Авторы: Чугай, Ульянов, Мигаль, Егоров, Рвачев

МПК: G01B 7/16

Метки: остаточных, объекте, напряжений, диэлектрического

...конденсатора 1. Затем с помощью коммутатора 5 соединяют между собой и с одной из выходных шин коммутатора все обкладки 2, находящиеся с одной стороны объекта 4, а между собой и с другой выходной шиной коммутатора 5 все обкладки 2, находящиеся с другой стороны объекта 4, При таком включении матричный конденсатор 1 превращается в обычный двухобкладочный конденсатор, охватывающий всю поверхность объекта с обеих сторон. Изменяя частоту генератора, измеряют посредством измерителя 6 диэлектрическую проницаемость на различных частотах, в том числе и в высокочастотной области. Выполняя графическое или численное дифференцирование, определяют частоту, для которой имеет место наибольшее значение производной диэлектрической проницаемости по...

Реле времени для многоступенчатой релейной защиты

Загрузка...

Номер патента: 1374419

Опубликовано: 15.02.1988

Авторы: Чурсин, Таджибаев, Рвачев

МПК: H03K 17/28

Метки: времени, реле, многоступенчатой, релейной, защиты

...счетчику 5, Результат счета формируется на выходах Я, Ц , Ц логическая единица, появляющаяся в процессе счета в соответствующем разряде, поступает на вход одного из элементов И, на второй вход которого уже поступила логическая единица от пускового органа. Например, при срабатывании пускового органа 2 после появления еди ницы на выходе счетчика 5 логические единицы формируются на обоих входах элемента И 7. При этом на Б-вход ЕБ-триггера 10 с выхода элемента ИЛИ 9 поступает сигнал логическойединицы, устанавливая триггер в единицу. По известной частоте генератора импульсов Г требуемая выдержкавремени С. определяется по выражению50с 1ГГгде с 1;. - коэффициент деления счетчика по выходам Г(д.=1,2,3).Лналогичным образом реле времени...

Устройство для сравнения чисел

Загрузка...

Номер патента: 1361541

Опубликовано: 23.12.1987

Авторы: Мартынюк, Гигаури, Кожемяко, Носинова, Рвачев

МПК: G06F 7/04

Метки: сравнения, чисел

...выходе элемента ИЛИ 26, в результате чего Э-триггер 24 переходит в нулевое состояние и на его инверсном 55 выходе появляется единичный сигнал, который свидетельствует о фиксации признака Р(А(В) на выходе 29 блока 4. изобретения Устройство для сравнения чисел, содержащее ячейку сравнения цифр, включающую элемент неравноэначности, два элемента И, два триггера и элемент ИЛИ-НЕ, причем входы сравниваемых разрядов ячейки сравнения цифр подключены к первым входам первого и второго элементов И и входам элемента неравнозначности, выход которого соединен с вторыми входами первого и второго элементов И, выходы которых соединены с входами установки в 0 соответственно первого и второго триггеров, входы установки в единичное состояние которых...

Устройство для выдавливания полостей в заготовках

Загрузка...

Номер патента: 1319998

Опубликовано: 30.06.1987

Авторы: Огородников, Рвачев, Покрас, Гайдамак

МПК: B21J 13/02

Метки: полостей, выдавливания, заготовках

...пру жина 15, упирающаяся в поясок насливной трубке 10Колесо 14 размещено в желобе управляющего копира 16.Копир 16 закреплен на рейке 17, которая установлена в горизонтальной направляющей 18, С правой стороны от копира 16 установлена пружина 19, Рейка 17 входит в зацепление с зубчатымколесом 20, закрепленным на концеоси 21, на которой закреплено ещеодно зубчатое колесо 22, входящее взацепление с рейкой 23, размещеннойв вертикальной направляющей 24, верхний торец которой контактирует с пуансоном 25, На дне рабочей полостиконтейнера 2 установлена шайба 26 спазами, выполненными на ее верхнемторце,Штамп работает следующим образом.25 Пуансон 25, перемещаясь вниз,воздействует на заготовку 27 и продавливает ее в коническую матрицу 1,где...

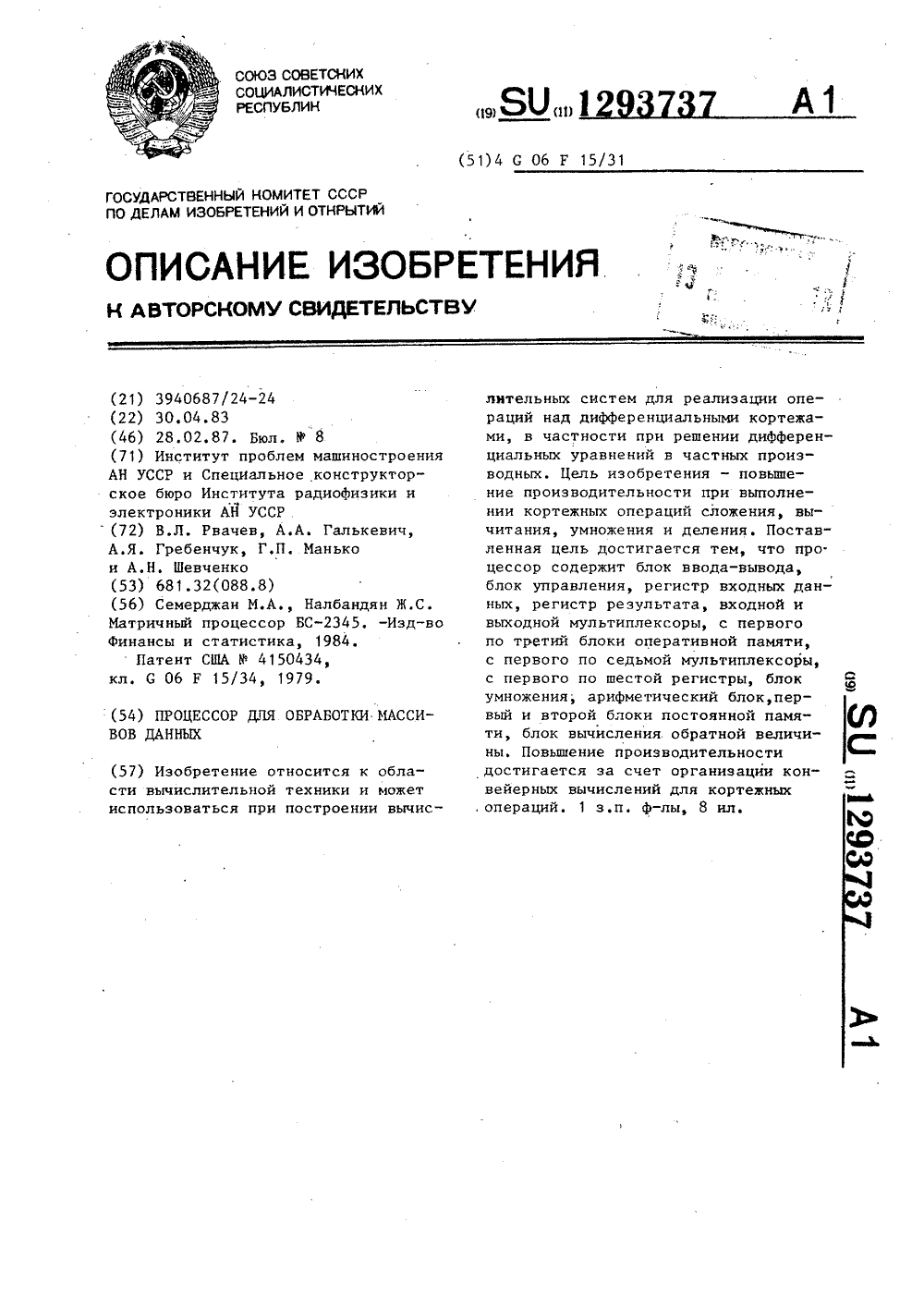

Процессор для обработки массивов данных

Загрузка...

Номер патента: 1293737

Опубликовано: 28.02.1987

Авторы: Галькевич, Шевченко, Манько, Гребенчук, Рвачев

МПК: G06F 19/00, G06F 17/10

Метки: данных, массивов, процессор

...вий (Л) регистра 60 команд соединен с входом 118 узла 63 сравнения, вход 119 узла 63 сравнения подключен к 37соответствующему выходу узла 64 Формирования адресов, выходы 120-126 уэ"ла 63 сравнения подсоединены к соответствующим информационным входам мультиплексора 65 условий, выход которого подключен к входу условий узла61 микропрограммного управления, выходы 127-131 узла 64 формирования адресов соединены соответственно с выходами 53, 54, 52, 56, 57 блока 2управления.Структурная схема узла 59 пускаостанова приведена на фиг. 3. Узел59 содержит генератор 132 тактовыхимпульсов, Л-К-триггер 133, элементИ 134 и одновибратор 135, вход 66узла 59 пуска-останова подключен квходу одновибратора 135, выход которого подсоединен к входу Л триггера...

Способ определения остаточных напряжений в объекте

Загрузка...

Номер патента: 1137294

Опубликовано: 30.01.1985

Авторы: Рвачев, Науменко, Чугай, Мигаль

МПК: G01B 11/16

Метки: остаточных, напряжений, объекте

...напряжений в объекте, заключающемуся в том, что объект освещают моно- хроматическим пучком света и по изменению характеристик объекта определяют напряжения, объект помещают в переменное электрическое поле, регистрируют зависимость тангенса угла диэлектрических потерь объекта от частоты оля в ненагруженном и нагруженном состояниях, находят разность полученных зависимостей, устанавливают частоту электрического поля, соответствующую максимуму в значении разности полученных зависимостей, сканируют 55 объект пучком света с длиной волны, соответствующей примесной фоточувствительности материала объекта, одновременно со сканированием измеряют тангенс угла диэлектрических потерь объекта в ненагруженном и нагруженном состояниях, а в качестве...

Устройство для регистрации оптического излучения

Загрузка...

Номер патента: 1105762

Опубликовано: 30.07.1984

Авторы: Островский, Мигаль, Билинский, Чугай, Рвачев

МПК: G01J 1/04

Метки: излучения, оптического, регистрации

...б и индикатор.7Устройство работает следующим образом.При попадании света на фотоприем"ник 1, выполненный в аиде волокнистого поликристалла, .например на.основеселенида цинка, в нем изменяются.какфотопроводимость, так и фотоосцилляции. Изменение ФотОпроводимости фиксируются с помощью усилителя 2 индикатором 3 с погрузочного сопротивления 4, В свою очередь, изменение50фотоосцилляции Фиксируется с помощью усилителя б через разделительнуюемкость 5 индикатором 7,В исходном состоянии при отсутствии излучения через фотоприемник с электродами 1 протекает темновой ток,который вызывает падение напряжения на входном сопротивлении усилителя 2 и после усиления регистрируется индикатором Кроме того, в фотоприемнике излучения возникают шумы, которые...

Электродное устройство

Загрузка...

Номер патента: 1024061

Опубликовано: 23.06.1983

Авторы: Рвачев, Поляков

МПК: A61B 5/05

Метки: электродное

...полости корпуса 1 создаетсянизкое давление.Под действием атмосферного давленияэластичный край 5 прилегает к кожномупокрову причем жесткая стенка 4 корпуса 1 препятствует его смапению, чтосоздает условия надежной изоляции внутренней полости корпуса 1 с доступа атмосферного воздуха, При этом кожныйпокров, деформируясь, плотно прилегаетк контактному элементу 2 (фнг. 2),Соединив контактный элемент 2 черезштекер и проводник с измерительнымприбором проводят необходимые исследования.Электродное устройство позволяет повысить надежность его установки при длительных исследованиях путем смеценияцентра тяжести к поверхности кожи иуменьшенви, тем самым, моментов, атакже исключает возможность самопроизвольного смещения контактного элементапод...

Аналого-цифровой преобразователь

Загрузка...

Номер патента: 1005300

Опубликовано: 15.03.1983

Авторы: Стахов, Петросюк, Волков, Рвачев, Черняк

МПК: H03K 13/02

Метки: аналого-цифровой

...выходом 19 аналого-циФрового преобразователя, Вход блока управления 15, обеспечивающего работу устройства, соединен с выходом элемента сравнения 2. Выходы с первого по шестой блока 15 соединены соответственно с управляющими входами блока 5, блока 4, блока 9, блока 13, блока 12 и блока 11В аналого-цифровом преобразователе веса разрядов цифро-аналогового преобразователя пропорциональны весам разрядов кодов с иррациональнымй50 основаниями, к которым относятся коды "золотой" р-пропорции и коды фибоначчи.Связь между весами разрядов р-кодов определяется реккурентным соотношением Е ,СЕ+ЫЕ-р-" 55Р Р Ргде Ы- вес Р-го разряда;р =,0,1,2. 0 6Аналого-цифровой преобразователь работает в двух режимах: режиме поверки, в котором определяются...

Устройство для параллельного алгебраического сложения в знакоразрядной системе счисления

Загрузка...

Номер патента: 1003074

Опубликовано: 07.03.1983

Автор: Рвачев

МПК: G06F 7/49

Метки: знакоразрядной, системе, счисления, сложения, параллельного, алгебраического

...си ными одно в 2-ЗРС 1 ного резу табл, 2,а 2 бли 2 знакоразрядйогорму раббтает о т налы преобразуются неполазрядными полусумматорами в сигналы 5 окончателььтата в соответствии с При этом комбинации сигналов 6.1 и д., соответствующие заштрихованным клеткам табл, 2, возникнуть не могут.На Фиг. 2 показаны четыре блока преобразователя знакоразрядного кода к аддитивной форме, состоящегоиз и однотипных блоков и работающего в соответствии с приведенным алгоритмом. 1-й блок.преобразователя содержит два блока сравнения 11 и 12, элемент НЕ 13, два элемента И 14 и15, элемент ИЛИ 16, сумматор по мо дулю 2 17 и неполный одноразрядный п лусумматор в 2-ЗРС 18, первый и в орой выходы которого соответственно подключены к сединам цифры и знака выхода...

Поляризованный электромагнитный управляющий элемент

Загрузка...

Номер патента: 991312

Опубликовано: 23.01.1983

Авторы: Трощинская, Рвачев

МПК: G01R 5/14

Метки: поляризованный, элемент, управляющий, электромагнитный

...элемента при увеличении углаповорота якоря и пера проявляетсяпри записи прямоугольных импульсовв виде непропорционального увеличения выброса, а при записи гармонических сигналов - в виде зависимостиформы амплитудно-частотной характеристики от амплитуды.Цель изобретения - повышение точ"ности.Поставленная цель достигаетсятем, что в поляризованном электромагнитном управляющем элементе, со"держащем магнитопровод, якорь, цилиндрическая поверхность полюсныхнаконечников которого ограниченакривыми второго порядка или - в первом приближении - ломаными прямыми,постоянные магниты и управляющие катушки, цилиндрические поверхностиполюсных наконечников якоря выполнены с двумя диагональными скрещивающимися спиральными пазами,На фиг.1 изображен...

Буровая мачта

Загрузка...

Номер патента: 989027

Опубликовано: 15.01.1983

Авторы: Лебедев, Сироткин, Рвачев, Волков, Булгаков, Барашков

МПК: E21B 15/00

Метки: мачта, буровая

...в виде цилиндров, связанных с опорами и соос. но размещенных с возможностью осевого перемещения в направляющих стаканах, причем .между цилиндрами и днищами передних ста. капов размещены Aружнны сжатия, а между цилиндрами и днищами задних стаканов - пружины растяжения.На фиг. 1 изображена мачта, общий вид; на фиг. 2 - компенсатор с пружиной растяжения; на фиг. 3 - компенсатор с пруяаной сжатия; на фиг. 4 - сечение.Б-Б на фиг.2 н 3. Буровая мачта содержит кронблок 1, установленный на несущем стволе 2, подкосы 3, свечеприемник 4 н основание 5, на котором закреплены компенсаторы нагрузок, состоя. щие из стаканов 6, цилиндров 7 и пружин 8 и 9. Нижние концы опор выполнены со989027 3сквозными продольными пазами 1 О, в когорых установлены...

Буровая мачта

Загрузка...

Номер патента: 983247

Опубликовано: 23.12.1982

Авторы: Рвачев, Волков, Булгаков, Сироткин, Кожаринов, Лебедев

МПК: E21B 15/00

Метки: буровая, мачта

...оттяжками 8 и 9. Кинематическая .пара уравновешивающего механизма содержит зубчатый сектор 10 и взаимодействующую с ним блок-шестерню 11, 0 закрепленные на основании 1 с возможностью поворота вокруг осей 12Один конец сектора 10 и блок-шестерни 11 через канатные оттяжки 8 и 9 соединены с находящимися на уровне свече приемника поясами, причем концы оттяжек закреплены на поясах мачты, расположенных против сторон свечеприемника,на которые действуют составляющие горизонтальных нагрузок, воз никающих от действия веса свечей. Другой конец сектора 10 диаметрально противоположный относительно места соединения оттяжного каната 8 посредством пружины растяжения 13 соединен гз с основанием 1. В свечеприемнике 4 размещены свечи 14.Иачта работает...

Конвейерные весы

Загрузка...

Номер патента: 901836

Опубликовано: 30.01.1982

Авторы: Рвачев, Руденко, Костюк

МПК: G01G 11/00

Метки: конвейерные, весы

...могут располагаться вдоль направления цвижения взвешиваемого обьекта по площацке (фиг. 1 и 2), поперек этого направления (фиг. 3), а также вдоль диагоналей грузоприемной плсицацки (фиг. 4).Возможно также жесткое механическое соецинение поворачивающихся в одном направлении вертикальных Т-образных рычагов и замыкание всех усилий на один весовой датчик (фиг. 3). 6 4На грузоприемной площацке могут рас,- полагаться секции разнообразных транспортеров - ролики, поддерживающие тяговую ветвь длинного ленточного конвейера (фиг. 1 и 2), короткий автономный ленточный конвейер (фиг. 4), ролики роль- ганга (фиг. 3) и т.ц.Обеспечиваемая конструкцией возможность самоустановки груэоприемной площадки поц измеряемой нагрузкой позво 1ляет повысить...

Многопозиционный переключатель

Загрузка...

Номер патента: 811350

Опубликовано: 07.03.1981

Авторы: Трощинская, Рвачев

МПК: H01H 36/00

Метки: многопозиционный, переключатель

...6, над которыми и располагаются МК, вдоль среднего сердечника П-образного магнитопровода. В области вырезов 6 магнитный поток выпучивается цад поверхностью магнитапровода 3, вызывая срабатывание МК 5,Очевидно, что магнитный поток выпучивания, управляющий МК, может одновременно существовать только над тем магнитопроводом, в цепи которого находится постоянный магнит.В конструкции переключателя путем выбора геометрических размеров постоянного магнита 1, магнитопроводов 3 и диамагнитных прокладок 4 легко выполняется Одно цз требований, предъявляемых к переключателям для входных цепей электроэццефалографов: исключается возможность остановки каретки 2 с магнитом 1 в промсжуточцом положении между двумя фцксцрованцымц (т. е. исключается...

Цифровой генератор колоколообразных функций

Загрузка...

Номер патента: 737936

Опубликовано: 30.05.1980

Авторы: Колодяжный, Дабагян, Рвачев, Органов

МПК: G06F 1/02, G06F 17/10

Метки: колоколообразных, цифровой, генератор, функций

...сумматоры, блок вычитания, умножители, блок вы Числения колоколообразной Функции, блоки памяти, буферные регистры, при этом вход значения аргумента устройства соединен с первыми входами элементов И третьей группы и входом блока сравнения, второй вход которого соединен с выходом второго блока памяти, а выход - со вторыми входами элементов И третьей группы и входом первого буферного регистра, выходы элемейтов И третьей группы соединены с первым входом первого сдвигового регистра и первым входом блока вычитания, второй вход которого соединен с выходом первогосумматора, вход значения номера аппроксимируемой производной устройства Я о+1( Ц"С, рхР "(п+2)2 п 11+значение аргумента, который представляется в двоичном коде в виде О. р, р ,р; -...

Поляризованный электромагнитный управляющий элемент

Загрузка...

Номер патента: 641346

Опубликовано: 05.01.1979

Авторы: Селибер, Рвачев

МПК: G01R 5/14

Метки: поляризованный, электромагнитный, элемент, управляющий

...прелложенного поляризованного электромагнитного управляющего элемента; на фнг. 2 - проекция воздушного зазора магвнтопровода на цилиндрическую поверхность якоря прн среднем положении якоря; на фнг. 3 -- то же, прн отклоненном положении якоря.Устройство содержит магннтопровод е, разделенный воздушным зазором 2 на две симметричные половины, якорь 3, закреп64346 формула изобретения Составителв Т. ВеремейкинаТехред О, Лугован КорректорТнраа "96 ПодписноеГосударственного комитета СССРдеЛам нзебретеннй и открытийосква, Ж, Раушская нао., д,Патент, г, уагорд уа Прое Редактор Б: ФедотовЗакан 7509/39ОНИИП3035,равченк 1 илиад45ктнан, 4 ленный на оси 4, управляющие катушки 5, два постоянных магнита 6.Между полюсными наконечниками магнитопровода 1...

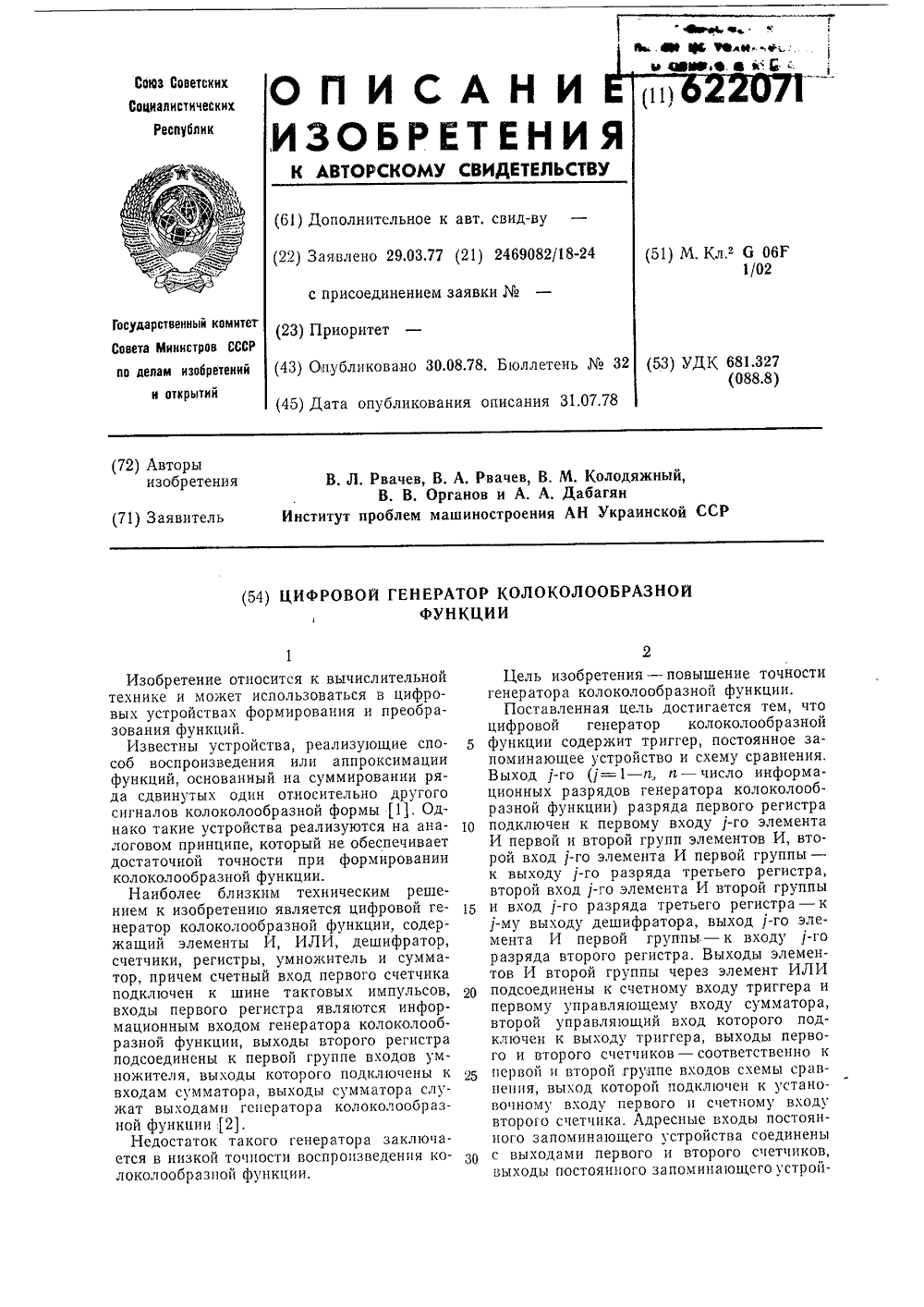

Цифровой генератор колоколообразной функции

Загрузка...

Номер патента: 622071

Опубликовано: 30.08.1978

Авторы: Колодяжный, Рвачев, Органов, Дабагян

МПК: G06F 17/10, G06F 1/02

Метки: функции, колоколообразной, цифровой, генератор

...затем все разряды без одного старшего разряда (при 1=1), без двух старших(1=2) и так далее, что обеспечивает форм ир ова ни е р азн ости х - О.ррр; без и р именения вычитателя. Потенциалы, управляющие элементами И 2 первой группы,снимаются с выходов регистра 9. Первоначальное состояние этого регистра - 1 вовсех разрядах. Затем в соответствии с состоянием второго счетчика 11, определяющим значение переменной 1, происходит последовательный сброс первого, второго идругих разрядов регистра 9 в состояние О,Формирование произведений а(х -- О РР" р 1)" происходит последовательнона умножителе 7. Количество умноженийразности (х - О.ррг".Р,) самой на себя ина коэффициенты а, при данном фиксированномхарактеризуется величиной К которая...

Экстраполятор

Загрузка...

Номер патента: 579632

Опубликовано: 05.11.1977

Авторы: Удовиченко, Тележный, Королева, Рвачев

МПК: G06G 7/30

Метки: экстраполятор

...известной Формулы раз 5ложения Функции в ряд ТейлораОМ)12,ф "Ю - ,) уНа вход устройства поступает напряжение ЦЦ И в аналоговой Форме, на вход регистра 15 - значениешага экетраполяции ЯкС выходов блока дифференцированияодновременно поступают напряжения 18Ь 1 И)3;01 у"ЫЛ, О 1 Ц"0 Ц, пропорциональные соответствующим проэводнйм; Последние через согласующиеусилители 9,10 и 11 подаются на аналоговые входы преобразователей коднапряжение 2,3 и 5 на цифровые входыкоторых подан цифровой код Яс выхода регистра 15 в соответствующеммасштабе,В результате перемножения на вы- Иходе преобразователей код-напряжение2,3 и 5,получаем в соответствующеммасштабе произведения011 ЕН Ияу" 1 й)1 И, Ц 1 уюИИ ИЗОДля получения при производных...

Устройство для компрессионного остеосинтеза трубчатых костей

Загрузка...

Номер патента: 574209

Опубликовано: 30.09.1977

Авторы: Рвачев, Мишко, Росул

МПК: A61B 17/66

Метки: компрессионного, остеосинтеза, трубчатых, костей

...испол ьзук 1 т следующим обра 10 зом,В гнездо, находящееся па изогнутом концеплощадки 2 нсподВихкного корпус 2 1, ВстаВляют до упора гашу 8. Затем в ползуп 3 вставлЯют кондукторную В 1 улку 4. Послс Обнажс.15 ния места перелома кости для оощсизвсстногохирургического доступа, но меньших размеров, отломкп кости отде.1 яют от мягких тканей минимально (только по линии перелома)и репонируют, Устройство в раскрытом со 20 стоянии вводят под место диафизарного перелома так, чтооы прижимная П.101 цадка неподвижного корпуса 1 находилась вплотную к кости 11, и прп помощи винта 5 фиксируют репонированные От оз 11 и В нужном положении.25 После этого через втулку 1 при снятой ручке12 сьерлят в отломках отверстие под рспсжпый болт 1 О....

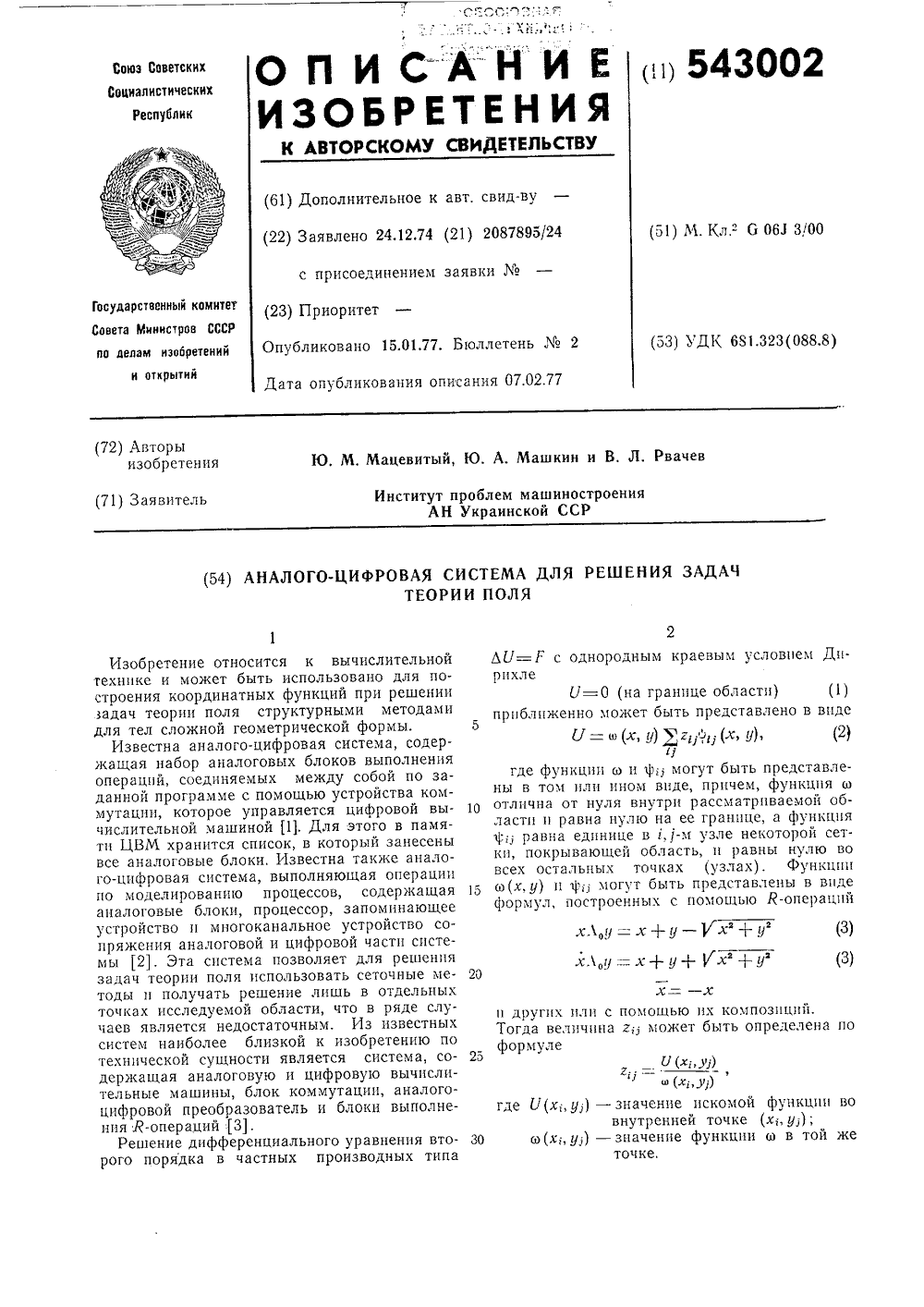

Аналого-цифровая система для решения задач теории поля

Загрузка...

Номер патента: 543002

Опубликовано: 15.01.1977

Авторы: Машкин, Мацевитый, Рвачев

МПК: G06J 3/00

Метки: поля, задач, теории, решения, аналого-цифровая

...эта система характеризуется малым быстродействием (снятие поля модели производится вручную), а также ограниченными возможностями в части реализации Р-операций. С усложнением конфигурации исследуемого объекта и граничных условий сложность координатных функций возрастает и их формирование на аналоговом принципе может превратиться в трудно реализуемую проблему.Целью изобретения является повышение коэффициента использования оборудования и увеличение быстродействия. В описываемой системе это достигается тем, что в нее для решения задач теории поля введены блок сопряжения и индикатор координат, выходы которого подключены к соответствующим входам блоков выполнения Р-операций, вход соединен с выходом блока коммутации, выход аналогоцифровой...

Статический симметричный триггер

Загрузка...

Номер патента: 437199

Опубликовано: 25.07.1974

Авторы: Королева, Фролов, Рвачев, Удовиченко

МПК: H03K 3/286

Метки: симметричный, триггер, статический

...симметричный триггер, выполненный по авт, св.221043, име 25 ющий два аналоговых входа для напряженыйЬь У и два цифровых выхода - единичный и нулевой, ключевые элементы 2, 3,каждый из которых имеет два неподвижныхконтакта 4, 5, один управляющий вход 6, 7Зо и один переключающии контакт 8.3Неподвижные контакты 4, 5 ключевых элементов 2, 3 соединены с клеммами входных напряжений Уь У соответственно. Нулевой и единичный цифровые выходы блока 1 соединены с управляющими входами 6, 7 ключевых элементов 2, 3 соответственно.Триггер работает следующим образом.Блок 1 сравнения производит непрерывное сравнение двух переменных входных напряжений О 1 и У 2. При соотношении входных напряжений У(У 2 блок 1 находится в первом устойчивом состоянии и...

Устройство для сравнения напряжений

Загрузка...

Номер патента: 434371

Опубликовано: 30.06.1974

Авторы: Рвачев, Удовиченко, Королева, Алипов, Фролов, Харьковский

МПК: G05B 1/01

Метки: сравнения, напряжений

...устройства.Устройство состоит из диодного моста 1 сдиодами 2 - 5, генератора б опорной частоты, 30 масштабирующего блока 7 (напрцмер, аттецюатора), резонансного усилителя 8 ц фазового дискриминатора 9.Опорное напряжение от генератора 6 через аттешоатор и диодцый мост поступает ца вход резонансного усилителя 8, Усиленное напряжение оцорцоц частоты поступает на вход фазового дискриминатора 9.В зависимости от знака входного напряжения опорное напряжение на входе резонансного усилителя 8 будет либо в фазе с опорным напряжением, поступающим на входы фазового дискриминатора 9, либо в противофазе. Смена фазы опорного напряжения ца входе резонансного усилителя произойдет при перемене знака разности входных напряжений.Г 1 редлагаемое...

Устройство для решения дифференциальных рj., . уравнений второго порядка в частныхi=п i ьпроизводныхошд-sffofirpiol

Загрузка...

Номер патента: 430398

Опубликовано: 30.05.1974

Авторы: Рвачев, Мадевитый

МПК: G06G 7/48

Метки: частныхi=п, решения, уравнений, порядка, rj-•, второго, дифференциальных, ьпроизводныхошд-sffofirpiol

...2 с подвижными координатными осями и автономцыми электрическими цепями, потенциометры 3 и 4, блок 5 питания 20 и управленияизмерительный зонд б, блок 7определсцня Я-фуцкпий, блок 8 деления, регистрирующий блок 9.Блок 7 определения Я-функций состоит изсумматоров 10 и 11, квадраторов 12 и 13, бло- .25 ка 14 иэвлечеаия корня, сумматора-вычцтателя 15.Предлагаемое устройство работает следующим ооразом.1-1 апряжение, снятое с модели 1 с помо.30 щыо измерителычого зонда б, связанного с430398 Сос а ватель Техрсд Н. ТимОхинклина Корректор Н. Учакин едактор Е. Караулов Подписноев СССР Изд,856осударственного по делам изо Москва, Ж,Заказ 29 Тираж 624омитета Совета МИ 1 нетений и открытийаушская наб., д. 4/5 ИИПг МОТ, Загорский фнлиа 3координапным...

Дифференцирующее устройство

Загрузка...

Номер патента: 362315

Опубликовано: 01.01.1973

Авторы: Мурашко, Рвачев, Удовиченко, Королева

МПК: G06G 7/18

Метки: дифференцирующее

...1, образованный выходным регистром,формирующим параллельные двоичные, коды преобразуемого аналогового сигнала У, соединен с включенными параллельно сдвигающими регистрами 2 - 4 кодов, количество ко торых определяется числом двоичных разря362315Подписное Тираж 404 Изд.1019 Заказ 242/11 Типография, пр, Сапунова, 2 дов выходного кода ПНК 1, а количество разрядов в каждом из сдвигающих регистров, об. разованных элементами памяти 5, определяется требуемой точностью и, следовательно, конкретной формулой численного дифференцирования, реализуемой устройством.Выходы соответствующих элементов памяти 5 каждого из сдвигающих регистров 2 - 4, хранящие значение каждой определенной выборки преобразуемого сигнала У через преобразователи...

Грузоприемное устройство электроннотензометрических весов

Загрузка...

Номер патента: 221338

Опубликовано: 01.01.1968

Авторы: Пищурников, Дымковский, Одесский, Тимченко, Радчик, Рвачев

МПК: G01G 19/02

Метки: грузоприемное, электроннотензометрических, весов

...звенья выозвенных маятниковых ти сочленениями в опор. еские демпферы - в ви. Известные грузоприемные устройства электронно-тензометрических весов содержат грузоприсмную платформу, весовые датчики, силопередающие звенья и механические демпферы, Но эти устройства очень чувствительны к деформации фундамента и металлоконструкций.Предлагаемое устройство позволяет повысить точность измерений и уменьшить вынужденные колебания. Его особенность заключается в том, что силопередающие звенья выполнены в виде однозвенных маятниковых подвесок с шарнирными сочленениями в опорных частях, а механические демпферы - в виде винтовых пружин.На чертеже схематически изображено предлагаемое грузоприемное устройство.Устройство состоит из платформы 1,...

Тензометрический датчик усилий

Загрузка...

Номер патента: 208997

Опубликовано: 01.01.1968

Авторы: Одесский, Тимченко, Радчик, Рвачев, Пищурников

МПК: G01L 1/22, G01L 1/04, G01L 7/08 ...

Метки: усилий, тензометрический, датчик

...сть которого совпадает окостью 0 - 0 элеме выступ корпуса. ко- ло- на редмет изобретения 1Известны тензометрические датчики усилий, содержащие корпус, мембрану и опирающийся на внутренний выступ корпуса упругий элемент в форме круглой пластины с концен. трическим ребром, на котором намотан по винтовой линии проволочный тензодатчик.Предлагаемый датчик отличается от известных тем, что в нем упругий элемент снабжен кольцевым бортом, плоскость которого совпадает с нейтральной плоскостью элемента, опирающимся на выступ корпуса. Это повышает точность преобразования усилия в электрический сигнал.На чертеже изображен предлагаемый датчик в продольном разрезе.Датчик содержит корпус 1, мембрану 2, предохранительный упор 3 и опирающийся на...
