Раков

Устройство для защиты турбореактивных двигателей от засасывания посторонних предметов при взлете и посадке самолета

Загрузка...

Номер патента: 325891

Опубликовано: 20.03.2005

Авторы: Матвеев, Раков, Волков, Шевырев, Зимин

МПК: F02K 11/00, B64D 33/02

Метки: защиты, взлете, двигателей, самолета, посторонних, посадке, засасывания, турбореактивных, предметов

Устройство для защиты турбореактивных двигателей от засасывания посторонних предметов при взлете и посадке самолета по авт. св. № 229974, отличающееся тем, что, с целью предохранения штанги от воздействия высоких температур путем уменьшения температуры газов за камерой сгорания и повышения эффективности защитной завесы за счет увеличения расхода газов, в нем в корневой части штанги за камерой сгорания смонтирован эжектор подсоса наружного воздуха.

Способ управления защитным устройством силовой установки самолета и система для его осуществления

Загрузка...

Номер патента: 1547217

Опубликовано: 20.03.2005

Авторы: Масталыгин, Карчевский, Нарчук, Раков, Кравченко

МПК: B64D 33/02

Метки: защитным, установки, силовой, самолета, устройством

1. Способ управления защитным устройством силовой установки самолета, заключающийся в установке сетчатой преграды во входном воздуховоде на период взлета, отличающийся тем, что, с целью повышения надежности и безопасности при эксплуатации, предварительно определяют изменение перепада статических давлений между участками входного воздуховода перед и за сетчатой преградой отдельно при изменении путевой скорости самолета и изменении степени обледенения сетчатой преграды, а при взлете контролируют указанный перепад и производят уборку сетчатой преграды в нерабочее положение при увеличении этого перепада до величины, соответствующей заданной из условий обеспечения устойчивой работы двигателя,...

Струйное устройство для защиты воздухозаборника турбореактивного двигателя от засасывания посторонних предметов

Загрузка...

Номер патента: 367676

Опубликовано: 10.03.2005

Авторы: Шевырев, Матвеев, Раков, Волков, Тарасов, Зимин

МПК: B64D 33/00

Метки: воздухозаборника, двигателя, струйное, предметов, засасывания, турбореактивного, посторонних, защиты

Струйное устройство для защиты воздухозаборника турбореактивного двигателя от засасывания посторонних предметов, содержащее полые поворотные створки в качестве соплового аппарата с горизонтально ориентированной щелью и трубопровод для подвода воздуха к створке от компрессора двигателя, отличающееся тем, что, с целью повышения надежности защиты воздухозаборников, расположенных по бокам фюзеляжа, створки смонтированы параллельно продольной оси самолета.

Струйное устройство для защиты воздухозаборника турбореактивного двигателя от засасывания посторонних предметов

Загрузка...

Номер патента: 367675

Опубликовано: 10.03.2005

Авторы: Тарасов, Шевырев, Волков, Раков, Матвеев

МПК: B64D 33/00

Метки: предметов, двигателя, струйное, воздухозаборника, засасывания, турбореактивного, защиты, посторонних

Струйное устройство для защиты воздухозаборника турбореактивного двигателя от засасывания посторонних предметов, содержащее полый насадок с горизонтально расположенным щелевым соплом и штангу для крепления насадка, соединенную воздухопроводом с компрессором двигателя, отличающееся тем, что, с целью упрощения конструкции и повышения надежности работы, насадок выполнен в виде разделенного радиальными перегородками сектора, имеющего в сечении форму плоского конфузора.

Струйное устройство для защиты воздухозаборника турбореактивного двигателя от засасывания посторонних предметов

Загрузка...

Номер патента: 324808

Опубликовано: 10.03.2005

Авторы: Матвеев, Волков, Тарасов, Шевырев, Раков

МПК: B64D 33/02

Метки: защиты, воздухозаборника, предметов, засасывания, струйное, турбореактивного, двигателя, посторонних

Струйное устройство для защиты воздухозаборника турбореактивного двигателя от засасывания посторонних предметов, содержащее расположенный под воздухозаборником сопловой аппарат с горизонтально ориентированной щелью, соединенной воздухопроводом с компрессором двигателя, отличающееся тем, что, с целью уменьшения аэродинамического сопротивления и улучшения посадочных характеристик самолета, сопловой аппарат выполнен в виде убирающейся в полете поворотной створки, шарнирно установленной на оси, перпендикулярной продольной оси воздухозаборника.

Система аварийного слива топлива в полете

Загрузка...

Номер патента: 335910

Опубликовано: 27.02.2005

Авторы: Волков, Емельянов, Шевырев, Раков

МПК: B64D 37/26

Метки: слива, топлива, полете, аварийного

1. Система аварийного слива топлива в полете, содержащая источник нейтрального газа, турбореактивный двигатель, снабженный форсажной камерой с установленными в ней коллектором топливных форсунок и коллектором форсунок кислородной подпитки, соединенный с источником кислорода трубопроводом со смонтированным на нем запорным клапаном, и устройство для отключения розжига форсажа, отличающаяся тем, что, с целью повышения надежности и пожаробезопасности аварийного слива топлива, по периферии форсажной камеры двигателя, внутри нее установлены распылительные форсунки нейтрального газа, подключенные к бортовому источнику нейтрального газа трубопроводом с установленным на нем запорным...

Способ получения комплексных фторидов редкоземельных элементов и лития

Номер патента: 1593116

Опубликовано: 27.08.1999

Авторы: Петрова, Раков, Помадчин, Рейтеров, Калачева, Мельниченко, Маркеев

МПК: C01F 17/00

Метки: фторидов, комплексных, элементов, редкоземельных, лития

Способ получения комплексных фторидов редкоземельных элементов и лития, включающий обработку водных растворов смеси солей редкоземельных элементов и лития реагентом-осадителем и спекание образовавшегося осадка, отличающийся тем, что, с целью упрощения процесса за счет непосредственного выделения фторидов из растворов, в качестве реагента-осадителя используют бифторид аммония или раствор фтористоводородной кислоты, образовавшийся осадок высушивают при 50 - 150oC до влажности 0,2 - 2,0%, а спекание ведут при 350 - 500oC.

Способ получения оксифторида вольфрама состава wo2, 96f0, 04

Номер патента: 1380174

Опубликовано: 27.08.1999

Авторы: Эпов, Раков, Мельниченко

МПК: C01G 41/04

Метки: оксифторида, 96f0, состава, вольфрама

Способ получения оксифторида вольфрама состава WO2,96F0,04, включающий термообработку исходного сырья, содержащего вольфрам, фтор и кислород, отличающийся тем, что, с целью упрощения процесса и сокращения его продолжительности, термообработке подвергают оксифторид вольфрама W2O4F при 800 - 950oC с последующим контактированием газообразных продуктов реакции с воздухом с относительной влажностью 60 - 80%.

Устройство для регистрации однократных световых излучений

Номер патента: 1568679

Опубликовано: 10.10.1996

Авторы: Славнов, Раков, Заровский

МПК: G01J 3/50, G01J 1/44

Метки: однократных, излучений, световых, регистрации

Устройство для регистрации однократных световых излучений, содержащее электронно-оптический преобразователь (ЭОП), блок усиления светового изображения, фотокамеру, входную оптическую систему, усилитель-формирователь, каскад блокировки, генератор развертки, генератор гашения, источник напряжения смещения и входную управляющую шину, при этом фотокатод ЭОП оптически связан с входной оптической системой, а его экран через блок усиления светового изображения с фотокамерой, выход генератора гашения подключен к ускоряющему электроду ЭОП, отклоняющие пластины которого подключены к источнику напряжения смещения и к информационному выходу генератора развертки, вход которого подключен к первому выходу усилителя-формирователя, второй выход которого...

Способ холодной обработки металлов

Номер патента: 1378171

Опубликовано: 30.03.1994

Авторы: Цветков, Сальковский, Филиппов, Раков, Парфанович, Кузнецов

МПК: B23B 1/00

Метки: холодной, металлов

СПОСОБ ХОЛОДНОЙ ОБРАБОТКИ МЕТАЛЛОВ с пpисутствием в зоне pезания или в зоне силового дефоpмиpования технологической сpеды в виде оpганических соединений, отличающийся тем, что, с целью повышения пpоизводительности, стойкости инстpумента и качества обpаботанной повеpхности, в качестве оpганических соединений используют пеpфтоpуглеpоды состава CnF2n+2, где n больше восьми.

Комбинированный движитель транспортного средства

Загрузка...

Номер патента: 2003563

Опубликовано: 30.11.1993

Авторы: Раков, Колотилин

МПК: B62D 57/00

Метки: транспортного, комбинированный, средства, движитель

...1 с двигателем 2, трансмиссией 3 и включаетв себя роторно-винтовой движитель, содержащий два цилиндра 4 с винтовыми лопастями 5,По поверхности базового цилиндра 440 между витками лопастей 5 в обоймах 6 расположены опорные элементы 7, которые могут быть выполнены, например, в видеопорных роликов или опорных подошвВнутри кронштейна 8 расположен при 45 вод на базовый цилиндр 4 и привод управления опорными элементами, блокировкаих, Опорный элемент (ролик) 7 посажен наось опоры 9 и удерживается при помощистопорных колец 10, которые входят в обой 50 му 6, неразьемно связанную с корпусом ротора, Внутренняя поверхность обоймы 6уплотняется кольцом 11. В нижней частиразмещена пружина 12, опирающаяся настопорное кольцо 13. В центральную...

Центробежный испытательный стенд для испытания керамических образцов

Загрузка...

Номер патента: 1835499

Опубликовано: 23.08.1993

Авторы: Рассохин, Евдокимов, Раков, Подгорец, Шанин, Кохан

МПК: G01N 3/08

Метки: керамических, образцов, испытательный, центробежный, испытания, стенд

...радиальные магнитные зазоры 29 и 30.Стенд работает следующим образом, На цапфу 25 испытуемого образца 13 устанавливают и крепят разъемное кольцо 24 и втулку 23 с диском 11. Затем устанавливают на фланце 5 штифты 22 и диск 11 с образцом 13. После этого включают магнит (катушку) 7, диск 11 прижимается к торцу фланца 5 без зазоров и тем самым выставляются зазоры 27 и 26. При этом диски 6 и 11 притягиваются к сердечнику 8 одинаковыми и противоположно направленными осевыми усилиями, При вращении вала 2 с испытуемым образцом 13 крутящий момент к образцу 13 подводят через штифты 22. При этом диск 11 с образцом 13 самоцентрируется относительно фланца 5 вала 2 за счет наличия отверстий 21 и 20 и коаксиального распределения осевых магнитных...

Способ определения распределения годовой плотности разрядов молний в землю на исследуемой территории

Загрузка...

Номер патента: 1812537

Опубликовано: 30.04.1993

Автор: Раков

МПК: G01W 1/16

Метки: территории, годовой, распределения, разрядов, плотности, молний, исследуемой, землю

...получаютиндивидуальное для каж дой метеостанции распределение Тц иэ климатических справочников и общее для всех метеостанций данного района распределение п полученное с помощью сети счетчиков молний, 30Далее по методу Монте-Карло для каждой метеостанции с помощью двух генераторов случайных чисел первый моделирует нормальное распределение Т, а второй - логарифмически нормальное распределе ние пц моделируют на 1000 лет грозовой деятельности в районе каждой метеостанции, Осредненное до целых случайное число с первого генератора (Тц) определяет количество случайных выборок со второго гене ратора (пц). Суммируя полученные Т 9 значений п, определяют случайное значение годовой плотности разрядов молнии в землю йз. Эта процедура повторяется...

Водовыпуск поливного трубопровода

Загрузка...

Номер патента: 1811778

Опубликовано: 30.04.1993

Авторы: Пензин, Раков, Максимов, Буздин

МПК: A01G 25/06

Метки: водовыпуск, трубопровода, поливного

...пазах, выполненных в корпусе, и снабжен ограничителями продольного перемещения и ручкой для поворота, которая жестко прикреплена к нему, Свободный конец ручки выходит через водовыпускное отверстие наружу. 3 и одинаковых сегментных проходных канала 6, выполняющих функции успокоителя потока жидкости, Диск 5 оборудован ручкой 7 для поворота, установлен в профильных диаметрально расположенных пазах 8, выполненных в корпусе.1, и снабжен ограничителями 9 продольного перемещения, при этом ручка 7 жестко прикреплена к диску 5 и свободным концом выходит через водовыпускное отверстие 2 наружу, а ограничители 9 закреплены на корпусе 1 со стороны отверстия 2 и выполнены, например, в аиде винтов.Принцип работы водовыпуска заключается в следующем.В...

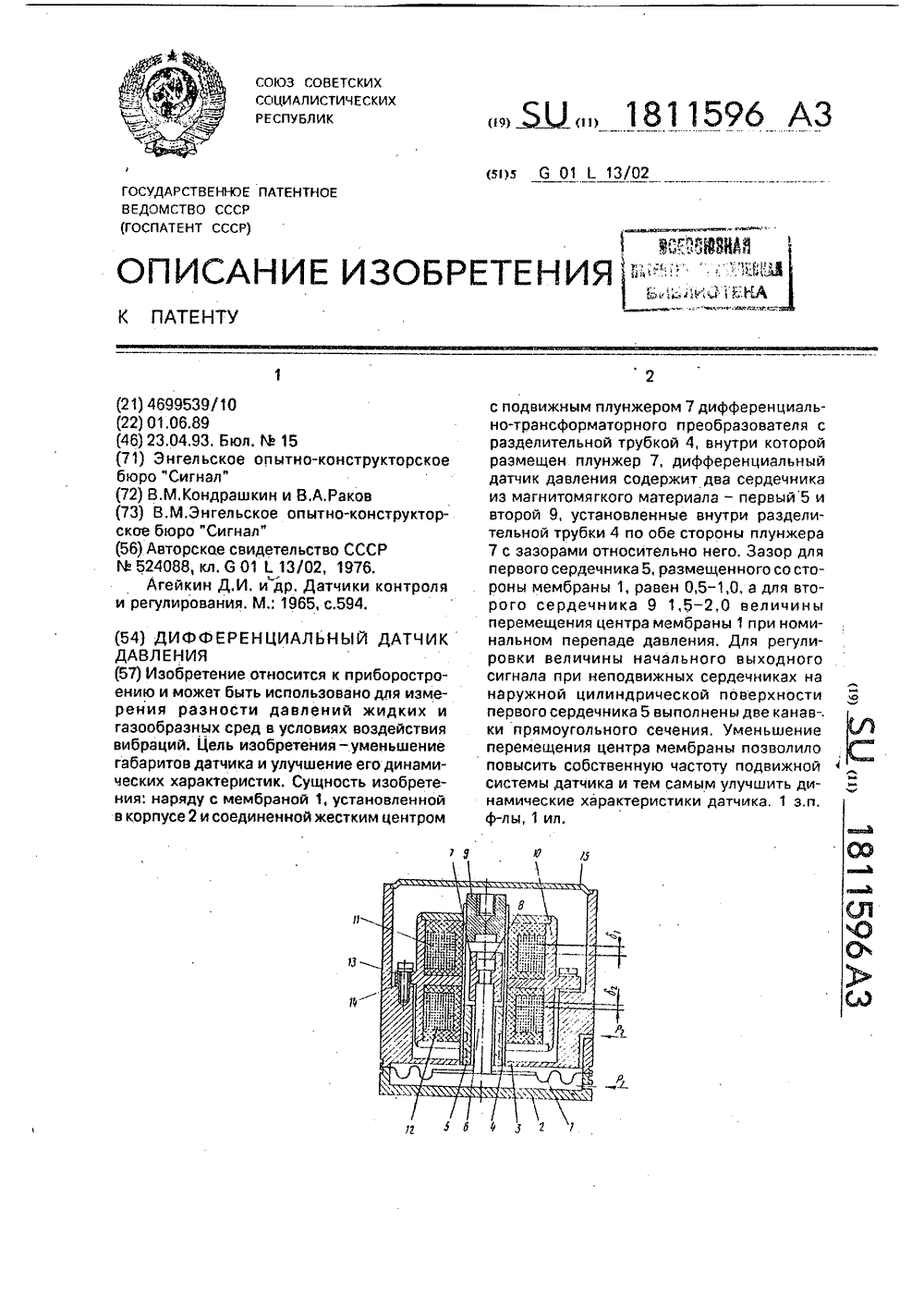

Дифференциальный датчик давления

Загрузка...

Номер патента: 1811596

Опубликовано: 23.04.1993

Авторы: Кондрашкин, Раков

МПК: G01L 13/02

Метки: датчик, дифференциальный, давления

...сердечником и плунжеромзазор д 2 = 0,5-1 величины перемещенияцентра мембраны при заданном номинальном перепаде давлений.Величины зазоров д 1 и д 2 полученыэкспериментально, исходя из обеспечениянаилучшей линейности характеристики датчика, Нижний сердечник 5, плунжер 7 и верхний сердечник 9 выполнены измагнитомягкого материала и являются элементами магнитной цепи дифференциально-трансформаторного преобразователя,На разделительную трубку 4 идет магнитопровод 10, выполненный из магнитомягкого материала, внутри которогоустановлены обмотки 11 и 12 дифференциально-трансформаторного преобразователя. Магнитопровод лапками, выполненнымипо середине образующей цилиндрическойповерхности установлен на приливах корпуса и закреплен винтами 13. Его...

Соединение трубопроводов

Загрузка...

Номер патента: 1809230

Опубликовано: 15.04.1993

Авторы: Бобков, Раков, Давыдов

МПК: F16L 19/06

Метки: трубопроводов, соединение

...расстоянию от центра тяжести сечения кольца до поверхности трубы. Переходя от сечения к соединению в целом в общем случае получим, что сроки проточек должны располагаться на конической поверхности, касательной к внутренней поверхности тора с радиусом, равным расстоянию от центра тяжести сечения обжимного кольца до оси кольца и радиусом окружности, равным расстоянию от центра тяжести сечения обжимного кольца до поверхности трубы, при этом оси конической поверхности, обжимного кольца и трубы совпадают,Предложенное устройство работаетследующим образом.При затяжке соединения от усилий, воз-.никающих по линии контакта торца обжим. ного кольца 4 и конической расточкойштуцера 1, происходит разворот сечения обжимного кольца вокруг центра тянести...

Шлейф к поливному трубопроводу

Загрузка...

Номер патента: 1808269

Опубликовано: 15.04.1993

Авторы: Буздин, Раков, Максимов, Пензин

МПК: A01G 25/09, A01G 25/02

Метки: поливному, трубопроводу, шлейф

...например, полиэтилена,Гибкий шланг 1 расположен между стенками цилиндров 3 и 4 и охватывает образующую внутреннего цилиндра 3, при этом шланг оборудован кольцом 5, установленным на нем с возможностью осевого перемещения и фиксации концевой части шланга при укладке ее в нахлестку на основную часть,Кольцо 5 выполнено из гибкого материала, например, из материала шланга.Принцип работы шлейфа заключается в следующем.Перед началом работы поливного трубопровода в зависимости от расстояния между гидрантами оросительной сети устанавливают заданную длину шланга 1, равную расстоянию между гидрантами,Для этого снимают наружный незамкнутый цилиндр 4, а сплющенный конец шланга1 размещают на образующей внутреннегоцилиндра 3 и протаскивая его по...

Устройство для нанесения ворса в электрическом поле

Загрузка...

Номер патента: 1807136

Опубликовано: 07.04.1993

Авторы: Зенцов, Семенченко, Бершев, Раков

МПК: B05B 5/00, D04H 11/00

Метки: электрическом, нанесения, поле, ворса

...рамка 3 с щетками 4,.касаю- "5 В эксперименте использовался вискозщимися дна-электрода 2 и параллельными . ный ворс с длиной резки 0,5 мм диаметромдругдругуикраюдна-электрода 2 сшарнир,02 мм; Размер ячейки электрода 0,3 мм,.носоедийеНнымисйимсторонамилопаток Проведенные эксперименты показали до 5 и 6. Внутренние стороны лопаток 5 и 6 статочную равномерность подачи ворса,имеют округлую поверхность, являющу равную 0,91 - 0,945 кг/м с при длительномюся направляющей для роликов 8 и 9. Дру- флокировании. Технико-экономическоегие стороны лопаток 5 и 6 соединены между преимущество предлагаемого изобретениясобой пружиной 7.,На рамке 3 со.стороны заключается в том, что у предлагаемого уст. Г-образных лопаток 5 и 6 с округлыми...

Устройство для нанесения ворса в электрическом поле

Загрузка...

Номер патента: 1807135

Опубликовано: 07.04.1993

Авторы: Раков, Семенченко, Бершев, Козлов

МПК: D04H 11/00, B05B 5/00

Метки: ворса, поле, нанесения, электрическом

...1 поступает в зону флокирования между бункером дополнительного нанесения ворса 12.и заземленным электродом 11, В этой зоне флокирования основа с нанесенным ворсом огибает дополнительный направляющий валик 10 и подается через сушильное устройство 13 и направляющий валик 14 к узлу намотки готового материала 14. За счет того, что в зоне флокирования бункера дополнительного нанесения ворса основа с нанесенным ворсом изгибается вокруг дополнительного направляющего валика 10 диаметр которого не превышает 15 - 20 мм расстояния между закрепившимися ворсинами увеличивается и в освободившиеся промежутки попадают ворсины из бункера дополнительного нанесения ворса. Вследствие этого увеличивается плотность ворсового покрова;С помощью предлагаемого...

Способ внесения средств химизации с поливной водой

Загрузка...

Номер патента: 1801297

Опубликовано: 15.03.1993

Авторы: Раков, Ивашкин

МПК: A01C 23/00

Метки: поливной, внесения, водой, средств, химизации

...состояния окружающей среды.На фиг.1 изображено устройство для осуществления предложенного способа; на фиг,2 - схема полива.Устройство для внесения средств химизации с поливной водой содержит оросительный трубопровод 1, водопроводящий трубопровод 2 дождевальной машины с дождевальными аппаратами 3, технологический трубопровод 4 с разбрызгивающими насадками 5, насос-дозатор 6, нагнетательный шланг 7 дозирования растворов средств химизации и накопительную емкость 8. есения средств химизации с й. Сущность изобретения: ого раствора средств химиэарзспыл чистой воды осущеыми поливными нормами и ириной факела распыла. По- истой воды должна в 50-500 поливную норму средств хирина факела чистой воды в на превышать ширину факедств химизации, 1 ил....

Датчик давления

Загрузка...

Номер патента: 1789896

Опубликовано: 23.01.1993

Авторы: Раков, Кармеев, Тимошенко, Андреев, Кудряшов, Хашев, Левшина

МПК: G01L 9/12

Метки: давления, датчик

...влияния краевых эффектов в емкостном преобразователе, в датчике давления гнездо крышки, в котором установлен неподвикный электрод, перекрыто подвижным электродом измерительного конденсатора, который выполнен с большим диаметром, чем неподвижный электрод.Изобретение поясняется чертежом.Датчик давления содержит корпус 1, сваренный в нижней своей части электронно-лучевой сваркой со штуцером 2, Мембрана 3, имеющая жесткий центр 4 в виде "грибка", выполнена за одно целое с корпусом 1, На "грибке" мембраны с помощью плавленного стекла закреплен дисковый электрод 5 измерительного конденсатора, К центральной части электрода 5 лазерной сваркой приварен жесткий токоподвод 6, На периферййной утолщенной части мембраны плавленным стеклом...

Газоходная камера агломерационной машины

Загрузка...

Номер патента: 1788416

Опубликовано: 15.01.1993

Авторы: Пархачев, Шепелев, Герасимов, Кузнецов, Чистополов, Добряков, Расин, Фролов, Раков

МПК: F27B 21/08

Метки: газоходная, камера, агломерационной

...верхняя часть которой в направлении движения газа выполнена с уменьшением живого сечения,имеющего наименьшую высоту и ширинуравные 0,4-0,6 высоты и ширины верхнейили нижней секций соответственно, Приэтом радиус вращения регулирующего органа равен 0,5 - 0,7 наибольшей высотыпромежуточной секции, а рабочая поверхность уплотняющего ножа кон гактирует срабочей поверхностью регулир ющего органа,На фиг, 1 показано устройство газоходной камеры агломерационной машины, продольный разрез; на фиг. 2 - то же, видсверху,Промежуточная секция в зависимостиот размеров и других конструктивных соображений может быть выполнена в одноручьевом (фиг. 2,а) и двухручьевом вариантах(фиг.2,б), В последнем случае ширина живого сечения промежуточной секции...

Многоопорный поливной трубопровод

Загрузка...

Номер патента: 1787378

Опубликовано: 15.01.1993

Авторы: Пензин, Раков, Буздин, Максимов

МПК: A01G 25/09

Метки: многоопорный, трубопровод, поливной

...фиг,1 изображен многоопорный поливной трубопровод общий вид; на фиг,2 - разрез А-А на фиг,1; на фиг,3 - разрез Б-Б на фиг.2.Поливной трубопровод состоит из трубопровода 1, являющийся осью опорных колес 2, гибких шлейфов 3, соединенных с трубопроводом посредством свободно вращающихся муфт 4 и приводной тележки 5, установленной в середине трубопровода.Трубопровод 1 снабжен тросовыми тягами б, соединенными с незамкнутыми ступицами 7 опорных колес 2 с возможностью осевого перемещения. причем тяги б пропущены через отверстия 8 ступиц 7 и снабжены механизмами 9 натяжения, жестко закрепленными на опорных колесах. Механизм 9 натяжения выполнен в виде витка 10,(54) БОПР (57) мух средс культу плуат ходи ступи пере жени нить котор выра...

Устройство для полива

Загрузка...

Номер патента: 1787374

Опубликовано: 15.01.1993

Авторы: Митьков, Раков, Богданов

МПК: A01G 25/02

Метки: полива

...1 перемещая поперек борозд устанавливают так, чтобы водовыпуски 2 и 3 располагались соответственно над ихложами(фиг.1). Пуск воды влоток 1 может осуществляться с любого из его концов. С 5 10 15 20 25 30 35 40 45 50 55 помощью винтовых домкратов 7 лоток 1 устанавливается в строго горизонтальном положении или с небольшим уклоном, при котором не будет происходить переполнение лотка 1 в концевой части.Согласно заданному режиму работы входного устройства рамка или какой-либо другой управляемый элемент переводит первый на входе в лоток шарнир 6 в крайнее положение, например в левое (фиг,2). Осуществляется пуск воды в лоток 1. Поток воды за счет своей массы, отжимая гибкую ленту 4 к левой стенке лотка, заставляет все шарниры 6, расположенные по...

Многоопорная дождевальная машина

Загрузка...

Номер патента: 1784137

Опубликовано: 30.12.1992

Авторы: Раков, Пономарев, Ерохин

МПК: A01G 25/09

Метки: дождевальная, многоопорная

...машина следующим образом. Дождевальная машина движется по полю с поливом в заданном режиме, Самоходные тележки 2 перемещают водопроводящий трубопровод 1, вода из которого поступает в дождевэльные аппараты 3 и разбрызгивается по полю в виде дождя, Вращение стакана 9 осуществляется зэ счет реактивных сил, образующихся при истечении жидкости из сопл насадок 18, 19, установленных на изогнутых концах патрубков 10, 11,При положении открылков от И до(угол 360 - Р) вода поступает в патрубки 10, 11 из трубопровода 1 через неподвижный стояк 4, окно 5, отверстия 14, 15 и разбрызгивается в виде дождя насадками 18, 19. В этом время в патрубки 12, 13 и насадки 20, 21 вода не поступает, При вращении аппарата от позициидо позиции 1, происходит...

Шланговый дождеватель

Загрузка...

Номер патента: 1782476

Опубликовано: 23.12.1992

Авторы: Пономарев, Буцыкин, Ерохин, Раков

МПК: A01G 25/09

Метки: шланговый, дождеватель

...через клапан 14, Задвижка 13 в это время закрыта, так как блок управления во время переключения снимает напряжение с клапана 15 и он переключается на закрытие задвижки 13. Вода из трубопровода 9, через фильтр 16, трубопровод 18, клапан 15 и трубопровод 22 поступает в гидроцилиндр задвижки 13, которая при импульсе вода закрыта.Вода поступает в гидротурбину 5. отводящий трубопровод 11 и далее по шлангу 3 в дождевальный аппарат 4,Гидротурбина 5 вращается и через редуктор 6 приводит во вращение барабан 2,размещенный на раме 1, Шланг 3 наматывается на барабан 2, в результате чего движутся салазки совместно с дождевальнымаппаратом 4. После .импульса воды в оросительнуюсеть подают животноводческие стоки, Но-так как между импульсами чистой воды...

Многоопорный поливной трубопровод

Загрузка...

Номер патента: 1780649

Опубликовано: 15.12.1992

Авторы: Раков, Пензин, Максимов, Буздин

МПК: A01G 25/02

Метки: трубопровод, поливной, многоопорный

...в рабочем положении на поверхность почвы.Фланец 11 выполнен в виде постоянного магнита, а трубопровод 1 снабжен жестко закрепленным на нем консольным опорным элементом 12, выполненным из магнитожесткого материала, взаимодействующим с магнитным фланцем 11 в транспортном положении водовыпуска.Для облегчения массы концевого устройства наконечник 8 и гаситель 10 выполнен из полимерного материала.Принцип работы многоопорного поливного трубопровода заключается в следующем.Работает поливной трубопровод 1 позиционно путем присоединения его посредством телескопического узла 5 к гидранту 6 водонапорной сети. Поливная вода распределяется от трубопровода 1 к поливным шлейфам 4, из которых через водовыпуски выливается в виде струй в поливные...

Магнитная головка и способ ее изготовления

Загрузка...

Номер патента: 1780096

Опубликовано: 07.12.1992

Авторы: Найкялис, Епишкин, Труфанов, Раков

МПК: G11B 5/127

Метки: головка, магнитная

...магнитная Головка (МГ В сечении, погеречном плоскостирабочего зазора; на фиг, 2 - магнитная головка в сбОрР; на фиГ, 3 - ма:-итьая Гал(3,(а сдВумя углублениями, 178009615 20 30 4 л Магнитная головка содержит немагнитные обоймы 1, в которых установлены магнитомягкие полусердечники 2, состоящиеиз отдельных пермаллоевых пластин, на которых размещены обмотки 3, В полюснойчасти 4, примыкающей к зоне рабочего зазора, в виде немагнитной прокладки 5 прикреплены полюсные наконечники 6,выполненные из пакета скрепленных междусобой износостойких магнитомягких плзстин 7, например из сендаста. На рабочейповерхности 8 каждого полюсного наконечника б вне зоны касания его с магнитнымносителем (не показан) расположен деожатель 9, выполненный в виде...

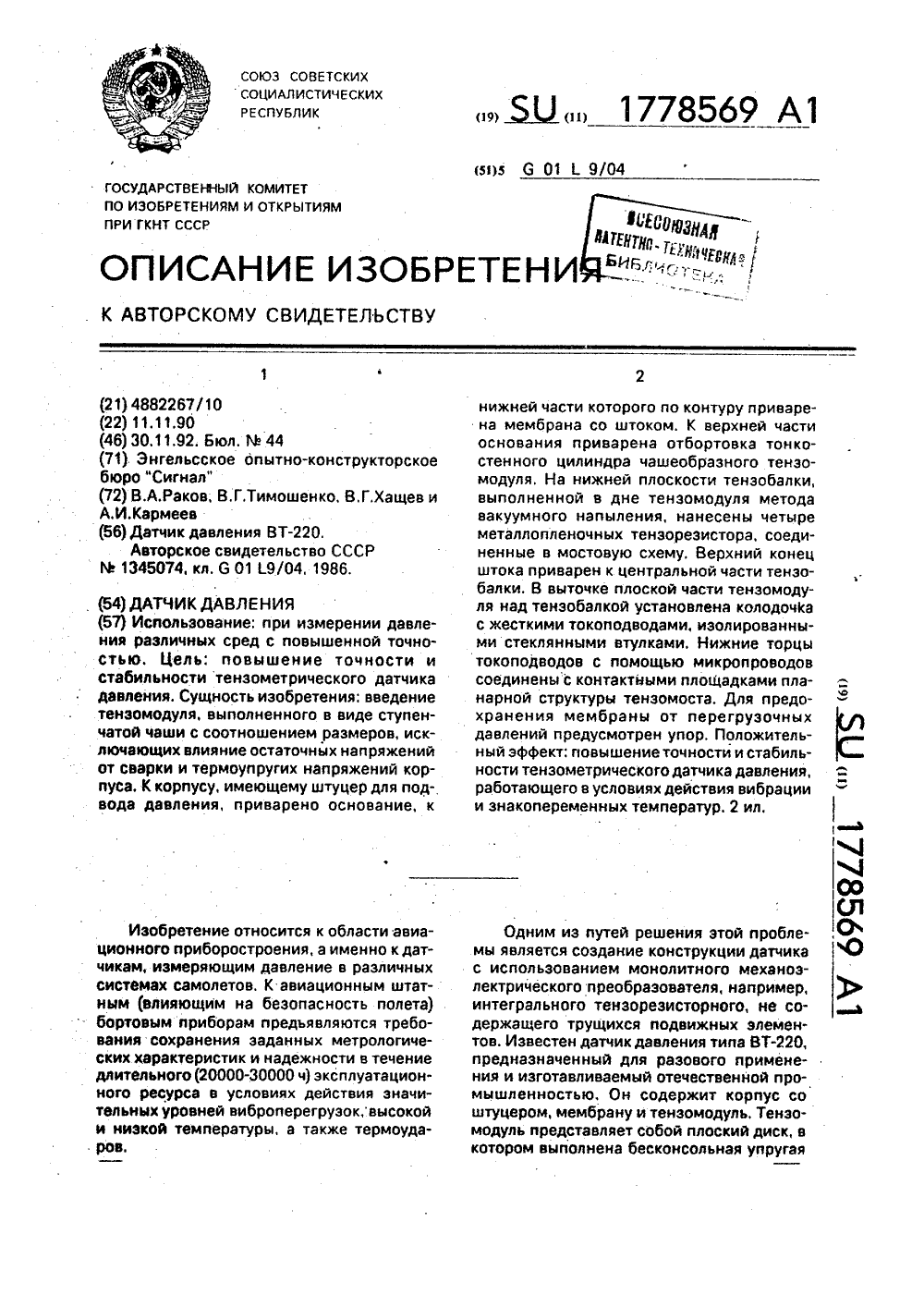

Датчик давления

Загрузка...

Номер патента: 1778569

Опубликовано: 30.11.1992

Авторы: Кармеев, Тимошенко, Раков, Хашев

МПК: G01L 9/04

Метки: датчик, давления

...выточка с10 15 20 25 гораздо меньше, чем момент сопротивления кольца жесткости, образованного в дне 30 35 55 40 45 бортом, в которой установлена колодочка 6 с жесткими токопроводами 7, изолированными стеклянными втулками 8. Колодочка приварена точечной лазерной сваркой, Нижние торцы токопроводов 7 с помощью микропроводов 9 термокомпрессионной сваркой присоединены к контактным площадкам планарной тензоструктуры тензомоста, Для предохранения мембраны 3 от перегрузочных давлений в основании 2 установлен регулируемый предохранительный упор 10. Датчик закрыт кожухом 11, который в нижней части приварен герметично к корпусу 1, а в верхней части - к корпусу герметичной электрической вилки 12, Внутренняя полость датчика вакуумирована,На фиг. 2...

Высшие -1н. алкил-1, 2, 4-триазолил бромиды, обладающие способностью подавлять сульфатвосстанавливающие бактерии

Загрузка...

Номер патента: 1776653

Опубликовано: 23.11.1992

Авторы: Демихов, Раков, Гилязов, Шермергорн, Левин, Трутнева

МПК: C07D 249/08, E21B 43/22

Метки: сульфатвосстанавливающие, способностью, алкил)-1, бактерии, бромиды, подавлять, •"••••-•1н, высшие, обладающие, 4-триазолил

...%: С 59,40: Н 10,40: Й 10,28;СгоН 4 оВгйз.Вычислено, о : С 59,68; Н 10,02; И 10,44,Т.пл. 108 - 110 С,В ИК-спектре (суспензия в вазелиновом масле) полосы 3440, 3112, 3015, 1590,1528 см . В спектре ЯМР Н (раствор втрифторуксусной кислоте) синглеты 8,57 и9,54 м.д., триплет 0,90 м.д, О 7 Гц), мультиплет 1,32 м.д. и триплет 4,27 О 7 Гц).Полученные соединения растворимы вспиртах и диметилформамиде.Приведенные выше данные элементного анализа, спектральные данные доказываютт строение полученных соединений как1-алкил,2,4-триазолия бромидов. Полосы1530, 1528 и 1585, 1590 см и ИК-спектрахсоответствуют колебаниям триазольногоцикла, 3012, 3015 и 3110, 3112 см - 1 У (С-Н)той же системы, 3430, 3440 см 1 - у(Ы-Н)гетероцикла. Пики в высоких полях в...
