Пшеницын

Способ изготовления объемно-пористого анода оксидно полупроводникового конденсатора

Загрузка...

Номер патента: 1556422

Опубликовано: 28.02.1994

Авторы: Пшеницын, Патрикеев, Воробьева, Зверик, Ковалев, Скоморохов, Цыплакова, Елютин, Розанов, Ринас

МПК: H01G 9/24, H01G 9/05

Метки: объемно-пористого, оксидно, конденсатора, полупроводникового, анода

СПОСОБ ИЗГОТОВЛЕНИЯ ОБЪЕМНО-ПОРИСТОГО АНОДА ОКСИДНО-ПОЛУПРОВОДНИКОВОГО КОНДЕНСАТОРА, включающий приготовление порошка из материала, содержащего ниобий или тантал, или их сплав, или сплав ниобия или тантала, с молибденом или вольфрамом, прессование анодов из порошка, спекание и оксидирование, отличающийся тем, что, с целью повышения удельного заряда, снижения токов утечки и снижения материалоемкости, для приготовления порошка используют материал, дополнительно содержащий водород в количестве 0,05 - 1 мас. % , а перед спеканием проводят выдержку анодов при 600 - 850oС в течение 15 - 30 мин, причем спекание проводят при 1000 - 1600oС.

Упругодемпфирующий элемент

Загрузка...

Номер патента: 1770634

Опубликовано: 23.10.1992

Авторы: Горин, Пшеницын, Губанов

МПК: F16F 1/02

Метки: упругодемпфирующий, элемент

...металлического листа,Целью изобретения является повышение надежности и эффективности работыУДЭ,Указанная цель достигается тем, чтоопоры выполнены с фигурными отгибами,расположенными в массиве.На фиг. 1 изображен общий вил УДЭ.Конструкция УДЭ состоит из упругодемпфирующего элемента 1, в виде массиваспрессованной металлической проволоки,опоры 2 из металлических пластин с фигурными отгибами 3, например, в виде стрелок,Металлические пластины получены штамповкой или другими способами. Фигурныеотгибы пластины внедряются в рыхлую заготовку УДЭ, раздвигая ее структуру, Послеэтого выполняется совместное прессование. Полученные УДЭ могут быть установлены в опоры для трубопроводов или набраныв виде пакета (см, фиг, 2) для виброизолирующих...

Грохот

Загрузка...

Номер патента: 1750739

Опубликовано: 30.07.1992

Авторы: Бирюков, Пшеницын, Секисов, Рыжов

МПК: B07B 1/00, B07B 1/40

Метки: грохот

...Кроме того, грохот снабжен конечными выключателями 14, установленными с воэможностью контакта со вторым концом стопорного элемента 4 и электрически связанными через пусковое устройство 15 с электроприводом 16 грохота.Грохот работает следующим образом.Перед эксплуатацией дека 1 грохота устанавливается нэ тросовых подвесках 2 так, чтобы в поперечном направлении ее разгрузочная и загрузочная части были горизонтальными, а в продольном, например, под углом 7 - 8 в сторону разгрузки. При этом длина дополнительных подвесок 12, соединяющих деку 1 со стопорными элементами 4, выбирается такой, чтобыфрикционные накладки 13 тормозных колодок стопорных элементов 4 плотно прилегали к поворотному барабану 3; пружина 11, закрепленная на раме 6, была...

Устройство для выравнивания потока жидкости в трубопроводе

Загрузка...

Номер патента: 1749562

Опубликовано: 23.07.1992

Авторы: Горин, Пшеницын

МПК: F16L 55/04, F15D 1/04

Метки: трубопроводе, потока, выравнивания, жидкости

...в частности к элементам трубопроводных систем, и может быть. использовано в устройствах для воздействия на поток с целью снижения вибраций и шумов, повышения надежности трубопроводных систем;.Цель изобретения - повышение эффективности в работе устройства путем обеспечения возможности несимметричного воздействия йа поток.На фиг. 1 показано устройство, продоль; ный разрез; на фиг. 2 - то же, вид сверху,Устройство содержит корпус 1 с основным проточным каналом 2, в котором выполнены отверстия 3 для подвода управляющего потока, объединенные коллектором 4, Все отверстия 3 размещены по периметру поперечного сечения канала 2 и снабжены направляющими соплами 5 и независимыми ретулируемыми дросселями 6, приводные элемейты 7...

Задвижка

Загрузка...

Номер патента: 1726718

Опубликовано: 15.04.1992

Авторы: Савостьянов, Дядюк, Пшеницын, Коновалов, Ашпур, Чукин

МПК: E05C 1/04

Метки: задвижка

...элемент 4 находится в контакте со стопорным участком штыря 5, вчастности с проточкой 6, размещенной со 5стороны проточки 9. Поворотом рукоятки 10на 90 приводят штырь в положение "Открыто - расфиксировано" и при перемещении штыря в положение "Закрыто-расфиксировано" направляющий участок штыря, 10образованный одной из лысок 8 (в зависимости от лево- или правосторонней установки запирающего устройства), скользит постопорному элементу до полного введенияв запорную планку 14 хвостовика 2 штыря, 15образованного торцовой проточкой 9, плоскость которой перпендикулярна плоскостилысок. В этот момент стопорный элемент 4входит в контакт со стопорным участкомштыря, на котором выполнена проточка 7, 20размещенная со стороны рукоятки 10.Штырь...

Грохот

Загрузка...

Номер патента: 1711987

Опубликовано: 15.02.1992

Авторы: Пшеницын, Зотов

МПК: B07B 1/00

Метки: грохот

...в магнитном поле якоря 9, иустановленным, например, на стойке 11 основания в пространстве под декой 1 грохота, Блок 8 управления выполнен, например,на базе серийного блока контроля сопротивления БКСУХЛ-З.Грохот работает следующим образом.Электропривод 3 грохота приводит в колебательный режим деку 1, свободно подвешенную на подвесках 2, например, вгоризонтальной плоскости. Через загрузочное приспособление 4 на деку 1 грохотаподается материал, например руда, котораяперемещается на сетке деки 1, и продуктыклассификации разгружаются через разгрузочные приспособления 5 с гофрированными патрубками 6, жестко прикрепленнымиодними концами к неподвижному основанию 7 разгрузочного приспособления 5, адругими концами - к деке 1 грохота....

Устройство для автоматического контроля работы грохота

Загрузка...

Номер патента: 1701399

Опубликовано: 30.12.1991

Авторы: Зотов, Стихарев, Жиляков, Пшеницын

МПК: B07B 1/00

Метки: грохота, работы

...иэ текстолита) и соединен с выходом 2 преобразователя 1 колебаний деки 5 грохота, а средний электрод 11 соединен с сигнальным входом 8 блока управления и сигнализации, Выход 2 преобразователя 1 колебаний деки 5 соединен с управляющим входом 7 блока 6 управления и сигнализации, выход которого соединен с пусковым устройством 15 электродвигателя 16 грохо" тлПреобразователь 1 выполнен на базе серийного магнитоинду ктивного датчика Д 1 л-., Блок 6 управления и сигнализации выполнен на базе блока контроля сопротивления БКСУХЛ-З,Устройство для автоматического контроля работы грохота работает следующим образом.Перед эксплуатацией деку 5 грохота устанавливают на тросовых подвесках (не показаны) под определенным углом, например около 7 О, к...

Устройство для сопряжения эвм с внешним абонентом

Загрузка...

Номер патента: 1640704

Опубликовано: 07.04.1991

Автор: Пшеницын

МПК: G06F 13/00

Метки: внешним, абонентом, эвм, сопряжения

...52 равен единице (выход блока 7), значит блоки 5 и 8 работают в реежиме обмена данными. Это зафиксированный сигнал ИНФ-А, .переданный в уп равляющем слове вначале обмена данными, В присутствии этого потенциала идентификатор слова (бит О="1 в регистре 51) воспринимается как сигнал идентификатора данных (ИНФ-А) и фиксируется на триггере 54. Сброс триггера 36 блока 5 означает в этом режиме окончание передачи байта данных внешнему устройству, что вызывает сброс триггера 54. Таким образом, блок 30 8 частично имитирует работу абонента, что увеличивает быстродействие устройства.Прием управляющего слова с нулевым битом ИНФ-А в регистр 52 означает ко нец режима обмена данными.Формула из о брет ения1. Устройство для сопряжения ЭВМ 4 О с...

Приемник тонального вызова

Загрузка...

Номер патента: 1628227

Опубликовано: 15.02.1991

Авторы: Клебанов, Залманов, Гамазов, Ремизов, Пшеницын

МПК: H04Q 1/46

Метки: вызова, тонального, приемник

...сигнала (фиг.2 в) эталонной частоты, ЬТ - разница в длительности периода сигнала эталонной частоты и сигнала вызывной,частоты, Следовательно, время Т является фактически граничным временем анализа состояний второго - четвертого счетчиков 11 - 13 и после окончания этого времени показания будут совпадать только в том случае, если разница по частоте между сигналом вызывной частоты и сигналом генератора эталонной частоты будет меньше Л т, т,е; время Та фактически определяет полосу Л 1 частот. в которую попадает частота вызывного сигнала,Все приведенные рассуждения соответствуют и случаю, когда сигнал вызывной частоты по частоте меньше сигнала генератора эталонной частоты.В этом случае разница в длительности периодов сигнала вызывной частоты...

Вибратор

Загрузка...

Номер патента: 1549614

Опубликовано: 15.03.1990

Авторы: Пшеницын, Яковенко, Беляев

МПК: B06B 1/18

Метки: вибратор

...за счет исключения расклепывания штока пневмоцилиндра, уменьшения износа его уплотнений.На чертеже показан предлагаемый вибратор.Вибратор содержит цилиндрический корпус 1 с впускными 2 и выхлопными 3 отверстиями. В корпусе 1 установлен поршень 4, имеющий кольцевые проточки и каналы. 1 БНа одном из торцов корпуса 1 установлен дополнительный пневмоцилиндр 5 с поршнем 6, шток которого проходит через торцовую крышку вибратора 1 и взаимодействует с поршнем 4 вибратора, перемещая его при включенном вибраторе в крайнее наиболее удобное для запуска положение. Пружина 7 устанавливается в штоковой полости дополнительного цилиндра и препятствует перемещению штока в полость вибратора. Для обеспечения нормальной работы вибратора он снабжен...

Способ ковки в подкладных штампах поковок типа цилиндрических колес с ободом и ступицей

Загрузка...

Номер патента: 1542684

Опубликовано: 15.02.1990

Авторы: Ашпур, Дядюк, Шилов, Рацкевич, Вербицкий, Пшеницын, Солошенко, Камалов

МПК: B21J 5/02, B21K 1/28

Метки: ковки, штампах, цилиндрических, ободом, колес, подкладных, поковок, типа, ступицей

...кольца, кантую устанавливают на нижнем поверхность которого име ступ, сопрягающийся с в вым кольцевым углубленгде основания полуй наружному диаой поковки;и, осаженной тр обода поковки; р ступицы поково углубления полувки.звлекают из подт его на 180 и бойке 7, рабочая ет кол 1 цевой выыда элен ным перием. На верхнемпри этом ггг=О - 2 Н 1 да, где аугол наклона образующей обода к оси полуфабриката.Из этого условия определяется диаметр меньшего основания полуфабриката после выдавливания первого кольцевого углубле- ния10 свободном торце полуфабриката выдавливают соосно первому кольцевому углублению второе кольцевое углубление. Выдавливание сопровождается свободным вытеснением металла в радиальном направлении на периферию заготовки до...

Устройство для сопряжения абонента с каналом ввода-вывода

Загрузка...

Номер патента: 1476480

Опубликовано: 30.04.1989

Автор: Пшеницын

МПК: G06F 13/00

Метки: сопряжения, каналом, ввода-вывода, абонента

...байтов данных передаются синхронно со скоро 15 стью, задаваемой абонентом, Второйсигнал ИНФ-А вызывает появление "0" на выходе счетчика 9, что разрешаетпрохождение задержанного сигнала 20 ИНФ-А через элемент И 2, имитирующего сигнал ИНФ-К, на вход приемопередатчика 1, Последнее вызываетсброс сигнала ИНФ-А и т.д, Время 25 задержки элемента, 8 определяется формула изобретения Устройство для сопряжения абонента с каналом ввода-вывода, содержащее приемопередатчик, первый, второй информационные входы-выходы которого соединены с входами-выхода параметрами абонента и выбираетсяравным половине минимального периода следования сигналов ИНФ-А,После выдачи абонентом И байтовданных М-й сигнал ИНФ-А сбрасываетсчетчик 9, а И-й сигнал ИНФ-К - счетчик 10...

Грохот

Загрузка...

Номер патента: 1456246

Опубликовано: 07.02.1989

Автор: Пшеницын

МПК: B07B 1/42, B07B 1/00

Метки: грохот

...в основном, происходит растяжение тросо вых подвесок загрузочной части грохота и здесь целесообразно регулировать их длину, В разгрузочной, более легкой части грохота, тросовые подвески подвержены меньшей нагрузке и 30 выполняются самобалансирующимися.Устройство работает следующим образом.Перед эксплуатацией дека 1 грохота устанавливается на тросовых подвесках 2 и 3 так, чтобы в поперечном направлении ее разгрузочная и загрузочная части были горизонтальны, а в продольном под углом в сторону разгрузки. При этом контакты1456246 5 10 15 20 30 4.5 55 датчиков 6 и 7 положения деки 1разомкнуты, например, на 3-5 мм, Натяжные элементы 4 и 5 установлены в начальное положение (фиг.2 ). Ведомые рычаги 13 натяжных элементов 4 и 5 находятся почти в...

Устройство управления электронной игрой

Загрузка...

Номер патента: 1454489

Опубликовано: 30.01.1989

Авторы: Пшеницын, Гусев, Журавлев

МПК: A63F 9/24

Метки: электронной, игрой

...противоположное, а связанныес ними индикаторы либо загораются,либо гаснут, в зависимости от ихпредыдущего состояния. Если нажатьна кнопку 28 при горящих индикаторах19 и 20 и погашенном индикаторе 22,то триггеры 10 11, 13 изменяютсвое состояние, и соответственно индикаторы 19 и 20 гаснут, а индикатор22 загорается,Цель игры состоит в том, чтобы.из начального состояния, в которомнаходится схема, после включенияисточника (или из любого другого,полученного случайным нажатием накнопки) путем перебора комбинацийнажатия выключателей привести схемув состояние, при котором все индикаторы горят (не горят)Данное устройство является комбинаторной игрой, основанной напереборе и анализе вариантов включенияиндикаторов, Большее число различных...

Клеевое соединение

Загрузка...

Номер патента: 1434144

Опубликовано: 30.10.1988

Авторы: Пшеницын, Пошишолин, Осецкий, Бабкин

МПК: F16B 11/00

Метки: клеевое, соединение

...клея 5и;1 рабочие участки соединяемых деталей.)а фиг. 1 изображено клеевое соединение;ц 1 иг. 2 - . график зависимости вероятностигншадация клея ца рабочие участки поверх, нот и деталей от размеров канавок, где 110лона наличия клея ца рабочих участках цо.врхцостсй; 11 зона отсутсгвия кле 51 цранчихшсткх.;)етли 1 и 2 соединяются посредством 1 цаэробного клея 3, нанесенного в зазоре ЛИ сопрягггемые поверхности в зоцс 4 склеигшция, изолирхваццой от рабочих участков 5нверхиотей канавками 6 с размерамц а, й.Кк следует цз графика зависимости Р=а,. сд д"1 -- / - ; - 1, цри отицеин размеров а и б20 1 кцвок 6 к зазору между склеиваемымишцерхцостями Л, равном 3 и более, ацаэроб 1 цый клей, 1 с понгдая ца рабочис участки 51 оерхцос гЙ, сбирастся...

Способ управления процессом извлечения полезного компонента в концентрат с грохота

Загрузка...

Номер патента: 1430119

Опубликовано: 15.10.1988

Авторы: Вяткин, Пшеницын

МПК: B03B 13/00, B07B 1/00, B02C 25/00 ...

Метки: полезного, компонента, извлечения, грохота, концентрат, процессом

...латчиками 3 и 4, сигналы с которых с помощью коммутирующего элемента 5 подаются на суммирующий элемент 7, сигнал которого фиксируется регистрируюш,им прибором 8. С суммирующего элемента 7 сигнал поступает на регулятор 9 параметра технологицеского процесса, например расхода продукта, и, сравниваясь с величиной задания, по 1 держивает оптимальный расход пролх кта с помощью исполнительного меха изма О. В зависимости от технологической схемы в качестве технологического управляемого параметра может быть использован, например, и расход воздуха в воздухоприемнике 2. Прилер. На грохот 1 подается рула с производительностью 60 т,ч и солержапием асбеста, например, 2 Я,. Режим расхода ьоздуха через воздухоприемник 2 составляет 7000 м(ц, что...

Устройство для сопряжения эвм с абонентами

Загрузка...

Номер патента: 1427372

Опубликовано: 30.09.1988

Автор: Пшеницын

МПК: G06F 13/00

Метки: эвм, абонентами, сопряжения

...1 связи, синхронизируя передавае-.мую информацию,30 Формула изобретения 35Устройство для сопряжения ЭВМ с абонентами, содержащее блок связи и триггер, причем первый, второй информационные входы-выходы блока связи соединены с входами-выходами уст ройства для подключения информационных входов-выходов соответственно ЭВМ и абонентов, выходы синхронизации и выборки блока связи соединены соответственно с единичным и нулевым 45 входами триггера, единичный выход которого, соединен с входом синхронизации блока связи, причем блок связисодержит блок микропрограммного управления, первый, второй блоки триггеров, с первого по четвертый триггеры, блок индикации и буферную память данных, причем в блоке связипервый информационный вход-выходсоединен с...

Устройство для выравнивания потока

Загрузка...

Номер патента: 1399536

Опубликовано: 30.05.1988

Авторы: Пшеницын, Горин, Лычаков

МПК: F15D 1/02

Метки: выравнивания, потока

...радиальными ребрами 14,при этом свободные концы пластин 1013 взаимодействуют с кольцевыми пазами 15 - 18, выполненными на поворотном кольце 5. На поворотном кольце 5 ЗОзакреплены пластины 19-22 свободные концы которых взаимодействуют скольцевыми пазами 23 - 26 на пово-.Ротном кольце 4.Устройство для выравнивания потока работает следующим образом.35Обе решетки. 2, 3 поворачивают таким образом, чтобы ось симметрии 0-0(см. Фиг. 3, 4) зоны повышенного гидравлического сопротивления совпала сплоскостью, в которой эпюра скоростейимеет максимальную неравномерность,Например, при наличии колена это -плоскость изгиба трубы. В этом случаеза счет создания устройством неравномерного по сечению гидравлического45сопротивления в сечении канала...

Устройство микропрограммного управления

Загрузка...

Номер патента: 1381505

Опубликовано: 15.03.1988

Автор: Пшеницын

МПК: G06F 9/22

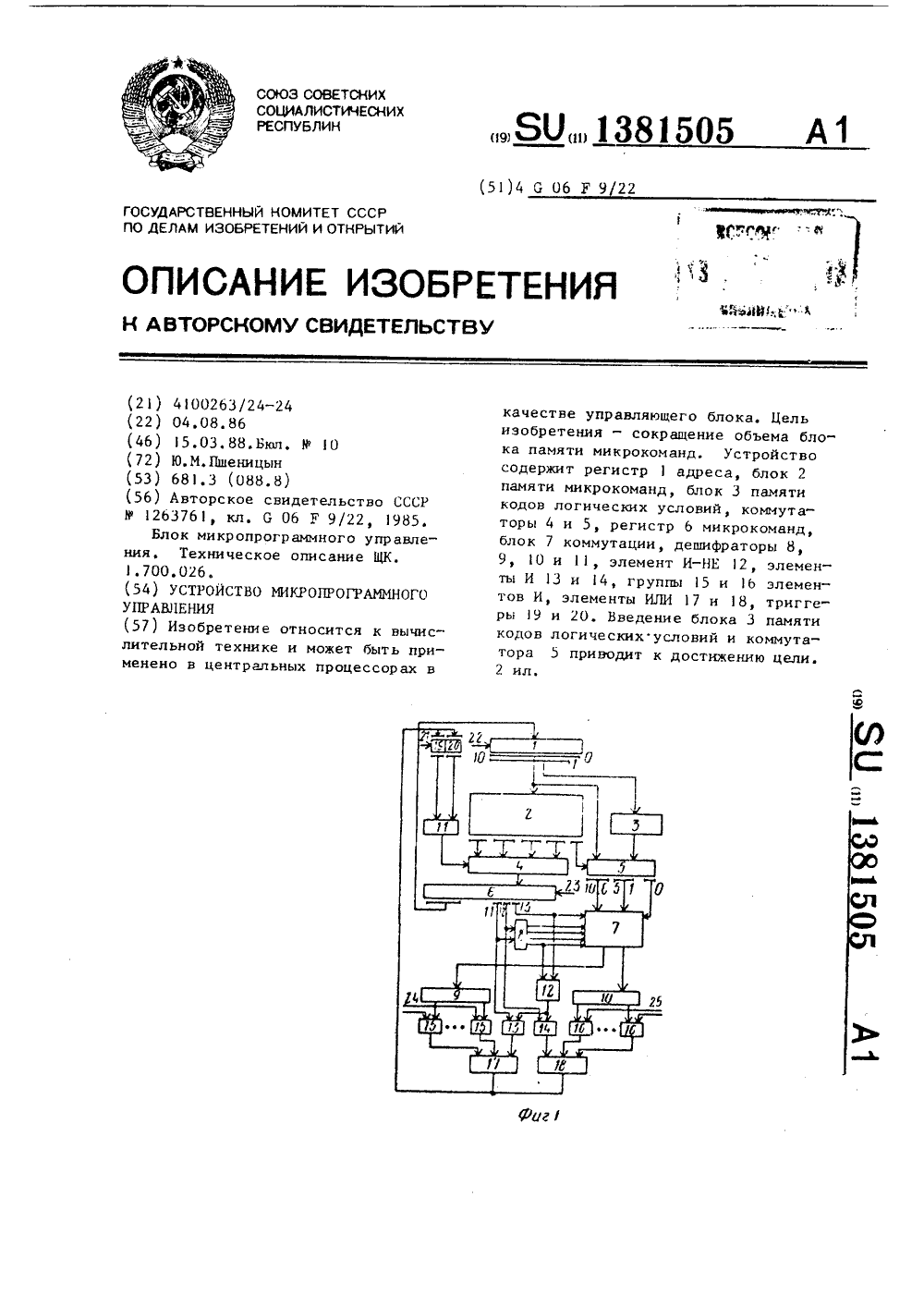

Метки: микропрограммного

...переход с ветвлением на четыре направления. Бит признака микрокоманды ветвления и бит идентификации равны 1, а два бита признака режима проверки логических условий равны О, В этом случае коды полей логических условий через блок коммутации поступают соответственно на первый и второй дешифраторы в качестве условий для Формирования битов 11 и 2 адреса. Условный переход с ветвлением на два направления, Бит признака микро- команды ветвления равен 1, бнт идентификации равен О, а два признака режима проверки логических условий управляют передачей через блок коммутации полей логических условий надешифраторы,Формула изобретения5Устройство микропрограммного управления, содержащее регистр адреса, блок памяти микрокоманд, первый коммутатор, регистр...

Устройство для управления обменом данными

Загрузка...

Номер патента: 1339573

Опубликовано: 23.09.1987

Автор: Пшеницын

МПК: G06F 13/00

Метки: обменом, данными

...фактавыборки сигнала "Короткая выборка",так как на втором входе элемента И 245присутствовал запрещающий сигнал,Если значения счетчиков импульсов20 и циклов 21 сравняются, .то на вы -ходе элемента И 2 появляется сигнал"Короткая выборка", по которому про 50исходит выдача в канал сигналаУПР-А с байт-состоянием "УВУ занято",Так как в этом режиме и первый счетный импульс изменяет состояние счетчика 20 импульсов то и сравнение55значений счетчиков происходит на период одного счетногоимпульса раньше,чем это было в последнем цикле второго режима. Это позволяет выдавать ао"Установочный режим" с входа 13 уст - ройства, сбрасывается ошибка в канале ввода - вывода и соответственно сигнал ВБР-К. Последнее вызывает сброс счетчика 20...

Устройство микропрограммного управления

Загрузка...

Номер патента: 1322280

Опубликовано: 07.07.1987

Автор: Пшеницын

МПК: G06F 9/22

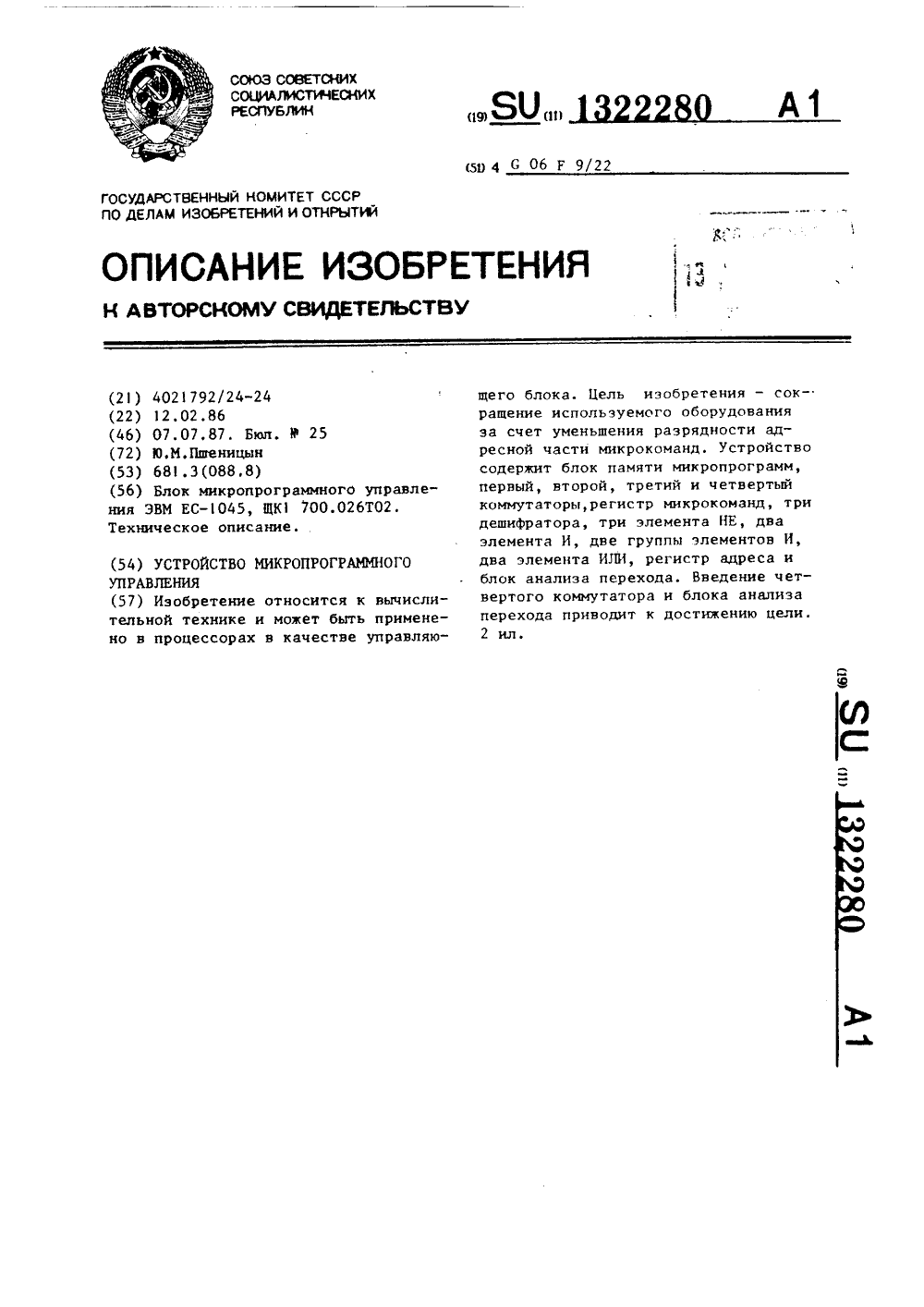

Метки: микропрограммного

...с условным 30переходом, ветвлением до четырех направлений и возможностью адресоватьлюбую микрокоманду в пределах сектора (32 микрокоманды).3. Если в текущей микрокоманде 35имеет место в битах 9 и 10 код функционального перехода, то коммутацияадреса происходит следующим образом:биты 0-3 остаются без изменения; входы битов 4-6 коммутируются с выходами битов 2-4 регистра 6 микрокоманд;входы битов 7-О коммутируются с третьим групповым внешним входом устройства 25; биты 11 и 12 формируютсякак в известном устройстве. 45Таким образом адрес следующей микрокоманды формируется как адрес функционального перехода с воэможностьюветвления на 64 направления, с помощью которого можно адресовать любую 50микрокоманду в пределах одного...

Устройство микропрограммного управления

Загрузка...

Номер патента: 1322279

Опубликовано: 07.07.1987

Автор: Пшеницын

МПК: G06F 9/22

Метки: микропрограммного

...управления, содержащее первый и второй1322279адресные регистры, с первого по четвертый блоки управляющей памяти, коммутатор, регистр микрокоманд, с первого по третий дешифраторы первую и вторую группы из Б элементов И 5 (где Б - разрядность кода логических условий), с первого по шестой элементы И, с первого по третий элементы НЕ, первый и второй элементы ИЛИ,причем выход первого адресного регист ра соединен с адресными входами с первого по четвертый блоков управляющей памяти, выходы первого, второго, третьего и четвертого типов микрокоманд которых подключены соответ ственно к первому, второму, третьему и четвертому информационным входам коммутатора, выход которого соединен с информационным входом регистра микрокоманд, выход поля...

Опора для высокотемпературного трубопровода

Загрузка...

Номер патента: 1295080

Опубликовано: 07.03.1987

Авторы: Горин, Пшеницын

МПК: F16F 15/04

Метки: высокотемпературного, трубопровода, опора

...цепи, замкнутый кольцевой канал 6, тело 7 качения, теплоизоляцию8, фигурное отверстие 9, соединительную ось 10.Опора для высокотемпературноготрубопровода работает следующим образом.При протекании высокотемпературнойрабочей среды по трубопроводу 1 впоследнем возникают вибрации, вызванные ее неравномерным течением, и тепловые деформации в продольном и поперечном направлениях. Тела 7 качения через корпус подвижного элемента4 передают вибрации трубопровода 1упругодемпфирующему элементу 3, вкотором вибрации гасятся.Продольные деформаций трубопровода 1, вызванные действием высокотемпературной среды, опорой не воспринимаются в связис тем, что тела 7 5080качения, установленные в замкнутомкольцевом канале б, имеют...

Устройство для акустического контроля свойств материалов

Загрузка...

Номер патента: 1293628

Опубликовано: 28.02.1987

Авторы: Ульянов, Николаев, Пшеницын

МПК: G01N 29/04

Метки: свойств, акустического

...50Контролируемый материал 15 подаютнапример с помощью транспортера 16, на контроль. В положении контроля материал 15 совместно с электро-акустическими преобразователями 3 и . 4 и резонатором 10 образуют электро- акустический контур, параметры которого зависят от структуры контролируемого материала. С помощью генератора 1 возбуждают источник 9 звука.В акустической камере 8 формируется звуковой поток, возбуждающий колебаний в резонаторе 10, которыйнастроен на одну из своих резонансных частот (например, на основную резонансную частоту). Высшие моды колебаний ослабляются механическим фильтром низких частот, роль которого выполняет диафрагма 11 из звуко- поглощающего материала, Настройку ре. зонатора 10 на резонаторе осуществля. ют подбором...

Устройство для сбора диагностической информации о формировании адресов переходов микропрограмм

Загрузка...

Номер патента: 1290328

Опубликовано: 15.02.1987

Автор: Пшеницын

МПК: G06F 11/00

Метки: информации, диагностической, формировании, микропрограмм, адресов, сбора, переходов

...адбце 1,ля восстановлени ыполненнои икропрограм столбец 1) ой последовательност еобходимо ами ветвл ежду заполий (столбец ие адреса команд, кото ки алгоритма недостаю ими микр з расп ся значеветвлени0 разом, бозначают ненными адр 2) подстави следующих з рые берутся укаэываютов адресовТаким об- тевлении3 1290328 микропрограммы, Например, между адресами 1 В 22 и 1 В 2 В подставляется изалгоритма недостающий адрес 1 ВОЕи т,д.В случае неоднозначности следую 1 В 34 щего адреса микрокоманды (например,при условном, переходе) из распечатки алгоритма микропрограммы беретсянаименьший адрес из возможных адресов ветвлений (ожидаемый). 1 ОНапример, после микрокоманды с 1 В 44 адресом 1 В 2 В из возможных следующихнезапомненных адресов 1 ВОА и 1...

Способ определения расстояния до мест повреждения при коротких замыканиях

Загрузка...

Номер патента: 1287057

Опубликовано: 30.01.1987

Авторы: Островский, Пшеницын, Кошкин

МПК: G01R 31/08

Метки: повреждения, коротких, расстояния, мест, замыканиях

...разностью Б = Б - У, то для, того, чтобыобеспечить попадание в один квадрант1287057 ходимо направление вектора О сменить на противоположное. Если же выбрать Ф 4Пк = Пг - Б 1, то при осуществлении способа следует сменить направление вектора 0 . С учетом проведения смены направления одного из векторов101 или У будем считать в дальнейшем что справедлива геометрическая сумма бк = 0111Ток 1 н через сопротивление нагруз-)О ки Еп в ,режиме короткого замыкания можно выразить при этом РпкЗ 1 1 ЗП( ЧпК Ч 1 )Юк 4)1 Ч,З 1 р 1 20ока)2 ап 11 п ение участкземлей, т.е. икания первно определит Сопротивлточкой 1 иние цепи замьфиг. 1, мож й фазы п При в для Х хпо ормуле ажени яется,однако мБ =-Ург рБр, можнравным в е Е 1 2 начен нимат 4 щую, вклю-...

Устройство микропрограммного управления

Загрузка...

Номер патента: 1283761

Опубликовано: 15.01.1987

Автор: Пшеницын

МПК: G06F 9/22

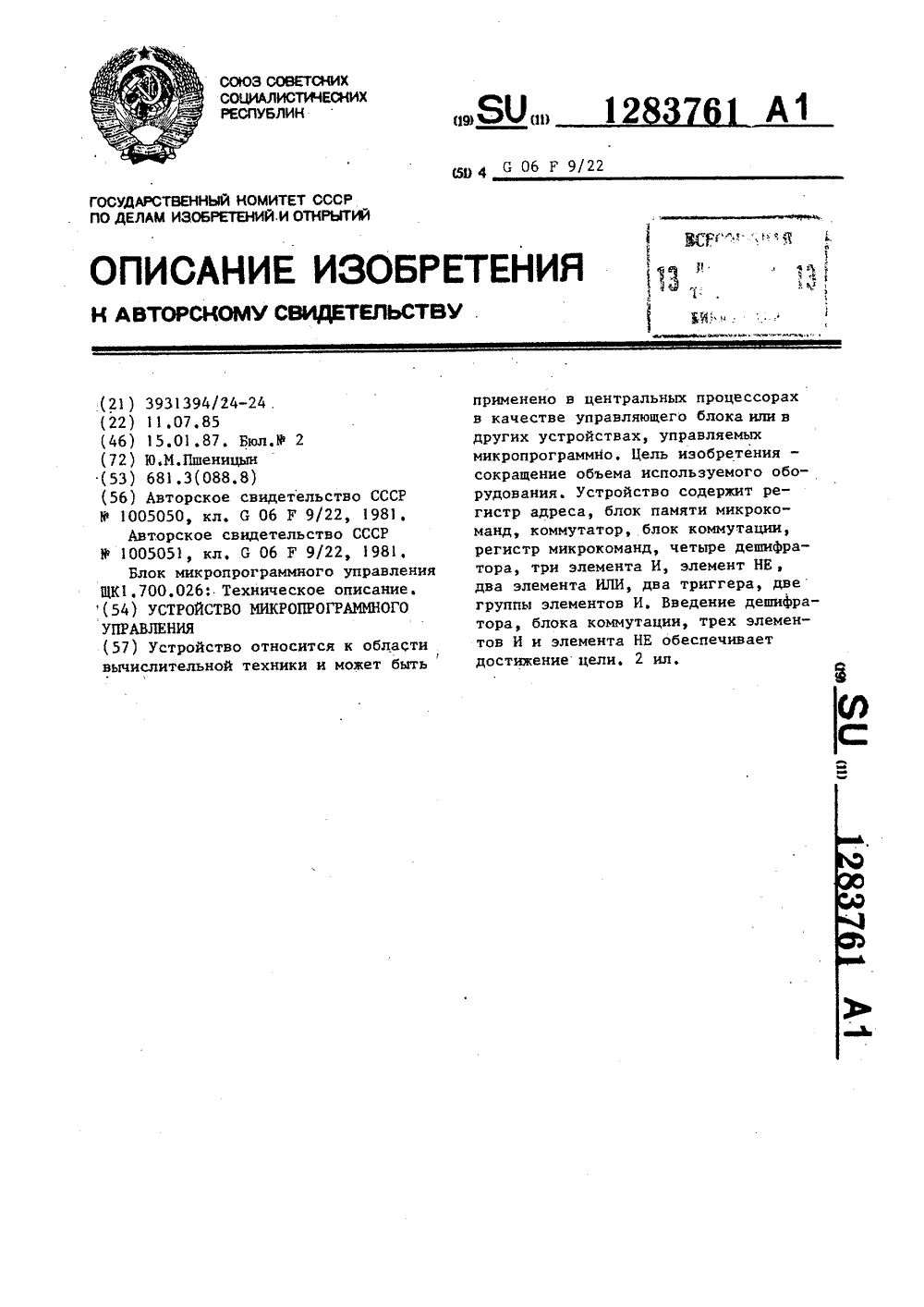

Метки: микропрограммного

...битов 1 и 12 адреса.128373, Условный переход с ветвлениемна два направления. Бит 13 текущеймикрокоманды равен единице, бит идентификации на 270-м информационномвыходе блока 2 равен нулю, Биты 11 5и 12 текущей микрокоманды адресуютпару микрокоманд ветвлений.и управляют коммутацией выходами информационных битов 260-264 и 265-269 блока2 на входы первого 6 и второго 7дешифраторов,Рассмотрим четыре возможных варианта адресации необходимой микроко,манды в зависимости от значения кодабитов 11 и 12 в текущей микрокоманде.При коде "0011 с первого выходачетвертого дешифратора 9 поступаетединичный сигнал на вход первого режима блока коммутаций 4, который соединяет выходы битов 265-269 блокапамяти 2 (поле ПХ-В) с входом второгодешифратора 7. На...

Антивибрационная подвеска высокотемпературного трубопровода

Загрузка...

Номер патента: 1273664

Опубликовано: 30.11.1986

Авторы: Горин, Пшеницын

МПК: F16F 15/04

Метки: подвеска, антивибрационная, трубопровода, высокотемпературного

...гофрированных колец, каждое из которых имеет радиальный паз3 и выступ 4, теплозащитный элемент 5.Подвеска работает следующим образом.При движении нестационарного потока высокотемпературной рабочейсреды по трубопроводу последний начинает совершать колебания в пространстве и излучать во внешнюю средутепловую энергию.В месте установки подвески колебания передаются демпфирующему эле-менту 2, выполненному по меньшей мере из двух продольно-гофрированныхколец, и снижаются в нем по величине за счет днссипации энергии,зат"рачиваемой на изменение формы каждого продольно-гофрированного кольца.Одновременно с гашением колебанийтрубопровода в месте, где расположена подвеска, теплозащитные элементы5 предотвращают излучение тепловой 73664 3энергии...

Передающее устройство системы с решающей обратной связью

Загрузка...

Номер патента: 1239875

Опубликовано: 23.06.1986

Авторы: Пшеницын, Колтунов, Залманов, Клебанов

МПК: H04L 1/16

Метки: передающее, связью, обратной, решающей, системы

...22 устанавливает второй триггер 18 в положение "1", разрешая прохождение сигнала "Подтверждение" с выхода приемника 25 на вход преобразователя 16, с выхода которого принятый сигнал поступает на первые входы блока 24, на вторые входы которого поступает эталонный сиг" нал обратной связи. При совпадении принятого сигнала обратной связи с эталонным блок 24 вырабатывает сигИЛИ 7 и шестой элемент ИЛИ 10 устанавливает соответственно второй триггер 18 в положение "0", а первый триггер 17 в положение "1". При этом науправляющий вход буферного накопителя 1 поступает очередной сигнал запроса информации, а на второй входвторого элемента И 21 - запрещающийсигнал, Если на выходе блока 24 неформируется сигнал Совпадение , то 10 сигнал с выхода...

Устройство для гашения вибрации трубопровода

Загрузка...

Номер патента: 1208372

Опубликовано: 30.01.1986

Авторы: Горин, Пшеницын

МПК: F16F 15/04

Метки: трубопровода, вибрации, гашения

...для гашения вибрации трубопроводов в нефтегазовой промышленности, энергетике, тепло-водоснабжения и канализации,Цель изобретения - повышение. эффективности функционирования устройства путем расширения диапазона регулирования его жесткости и обеспечения различных величин жесткостей в различных радиальных направлениях.На чертеже представлено предлагаемое устройство для гашения виб рации трубопровода,Устройство крепится на трубопроводе 1 и содержит корпус 2, з котором размещены концентрично расположенные упругие секторы 3, кольца 20 выполненные из материала с переменной жесткостью (например, из спрессованной металлической проволоки). Жесткость секторов 3 зависит от величины их деформации, На наружной по верхности секторов 3 закреплены...
