Примаков

Способ посева зерновых культур

Загрузка...

Номер патента: 1764544

Опубликовано: 30.09.1992

Авторы: Клишин, Бурдиловский, Свидерский, Вагин, Хохлов, Примаков

МПК: A01C 7/00, A01B 79/02

Метки: посева, зерновых, культур

...предпосевную обработку почвы, для этого приповерхностный слой почвы обрабатывают путем бороновдния.Ложе для семян формируют клиновидными сошниками с крышкой и плоским днищем в виде ленты шириной 12 см с плотным1764544 Формула изобретения Урожайность яровой пшеницы при различных способах предпосевной обработки почвы, посева и заделки семян в среднем за 1988-89 г, ц/га.У ожайность, ц/га к конт олю Опыт Предпосевная культивация, посев сеялкойСЗП - 3, 6, послепосевное прикатывание3 ККШ - 6 (контроль)Предпосевное боронование, посев предлагаемым способомТо же, но без шлейфованияТо же, но без шлейфования и без прикатывания (гребнистая поверхность)НЭР 095, ц/га 18,7 23,8 23,4+ 3,6 Составитель Л.ХохловТехред М.Моргентал Корректор Л,филь Редактор...

Устройство для объективного определения остроты зрения

Загрузка...

Номер патента: 1718794

Опубликовано: 15.03.1992

Автор: Примаков

МПК: A61B 3/00

Метки: объективного, остроты, зрения

...посредством винта 7.Для вращения диска со спиралью устанавливается двигатель-электромотор 8(фиг.1) с меняющимся направлением и скоростью движения, Включение и переключениедвигателя осуществляется дистанционно.Для освещения спирали на экране устанавливаются электрические лампочки (электрооборудование не показано).Устройство работает следующим образом,Исследуемый усаживается на определенном расстоянии и смотрит на окно в экю ран 3 (фиг. 2). При монокулярной проверкеодин глаз прикрывается заслонкой. Исследователь находится возле исследуемого инаблюдает за движением глаз с помощьюлупы или электрического отфальмоскопа с.плюсовым стеклом или другим способом.Включается двигатель. Диск 1 со спиралью2 вращается относительно оси, В...

Устройство для обработки грубых кормов жидким аммиаком

Загрузка...

Номер патента: 1521435

Опубликовано: 15.11.1989

Авторы: Кунцевич, Примаков, Задорин, Пиуновский

МПК: A23K 3/03

Метки: кормов, грубых, аммиаком, жидким

...для производства кормов.Цель изобретения - повышение качества обработки корма и снижение5 расхода аммиака.На фиг. 1 представлено устройство для обработки грубых кормов жидким аммиаком, продольный разрез; на фиг. 2 - то же, поперечный разрез, на Фиг, 3 - перфорированный стержень.Устройство содержит вентилятор 1, соединенный с подстожным каналом, имеющим вид открытой накопительной емкости 2, Установленные в вертикальной плоскости полые стержни 3 размещены своими нижними концами в накопительной емкости 2. Верхняя часть стержней 3 выполнена перфорированной, а часть стержней 3 ниже перФорации покрыта теплоизоляционным материалом. Нижняя часть 4 накопительной емкости 2 выполнена из теплоизоляционного материала. 25 Устройство работает следующим...

Вращающийся трансформатор

Загрузка...

Номер патента: 1443088

Опубликовано: 07.12.1988

Авторы: Калашник, Примаков

МПК: H02K 24/00, G08C 19/38

Метки: вращающийся, трансформатор

...содержит тактовый генератор 11, который вырабатывает тактовые импульсы для управления аналоговым ключом 9 и для формирования импульса управления, генератор 12 импульсов, который вырабатывает импульсы Г длительностью 5-15 мкс, скважностью "1", 50 сдвигающий регистр 13, на котором производится сдвиг тактовых импульсов для формирования импульса управления, схему 14 совпадения, на которой фор" мируется импульс , управляющий 55 устройствами выборки и хранения (УВХ) 5 и 16 к выходам которых подключены синусная и косинусная обмотки,Вращающийся трансформатор работаетследующим образом.Тактовые импульсы С 1 с тактовогогенератора 11 импульсов поступают наинформационный вход сдвигающего регистра 13, на вход синхронизации которого с генератора...

Способ получения продукта из картофеля

Загрузка...

Номер патента: 1442170

Опубликовано: 07.12.1988

Авторы: Скачков, Примаков, Паромчик, Майонов, Субоч

МПК: A23L 1/216

Метки: картофеля, продукта

...слоев ломтиков картофеля в процессе сушки, Кроме того, при пропускании смеси ломтиков картофеля и картофельной муки между вращающимися вальцами площадь ломтиков увеличивается, вследствие чего увеличивается площадь тепло- и массообмена.Все это приводит к сокращению затрат тепловой энергии на сушку ломтиков картофеля.Так, производительность сушильного агрегата АВМ1,6 т/ч картофеля в ломтиках по базовому варианту. Из этого количества картофеля получается 0,375 т/ч сухой картофельной муки. Максимальная испарительная способность сушильного агрегата типа АВМ1,69 т/ч влаги. В процессе сушки испа" ряется влаги 1,6 - 0,375 = 1,225 т/ч. При сушке ломтиков картофеля в смеси с картофельной мукой по предлагаемому способу продолжительность сушки...

Измерительный хирургический инструмент

Загрузка...

Номер патента: 1417862

Опубликовано: 23.08.1988

Авторы: Чвялева, Малиновский, Примаков

МПК: A61B 5/10

Метки: инструмент, хирургический, измерительный

...изобретения - уменьшение травматизации и повышение точности измерения толщины костных стенок.На чертеже представлено устройство, общий вид,Измеритель содержит две бранши и 2, соединенные между собой шарниром 3. Короткие плечи бранш имеют заостренные измерительные выступы 4 и 5 разной длины, позволяющие беспрепятственно проникать через слизистую оболочку. На длинных плечах бранш имеются кольца 6 и двусторонняя шкала 7 с нониусом 8, Соотношение длинных и коротких плеч бранш находится в пределах 1,5-2. Измерение осуществляем следующим образом.Хирург берет простерилизованный измеритель правой рукой за кольца 5, как при работе с зажимом, ножницами и т.д. Разводит бранши и конец .с коротким измерительным выступом 4 вводит в полость носа,...

Устройство для испытания образцов на усталость

Загрузка...

Номер патента: 1415140

Опубликовано: 07.08.1988

Автор: Примаков

МПК: G01N 3/34

Метки: усталость, образцов, испытания

...про,филированные кулачки 10, предназна ченные для взаимодействия с роликами б. Устройство работает следующим образом.Образец 4 закрепляют в зажимах 35 2 и 3При перемещении штока 7 нажимной элемент 8 передает изгибающее усилие на образец 4. При этом профилированные кулачки 10, нажимая на ролики 6, приводят в действие механизм 40 растяжения, штанги 5 перемещаются на раестояние, определенное формой кулачков 10 и через зажимы 2 и 3 растягивают образец 4, Нагрузка при этом меняется от нуля до заданной величины, 45 определяемой зазором между нажимным элементом 8 и образцом 4, и профилем кулачка 10. При обратном ходе штока 7 на образец 4 давит нажимной элемент 9, а нижняя часть кулачка 10 обеспечивает растяжение образца 4. Шарнирное...

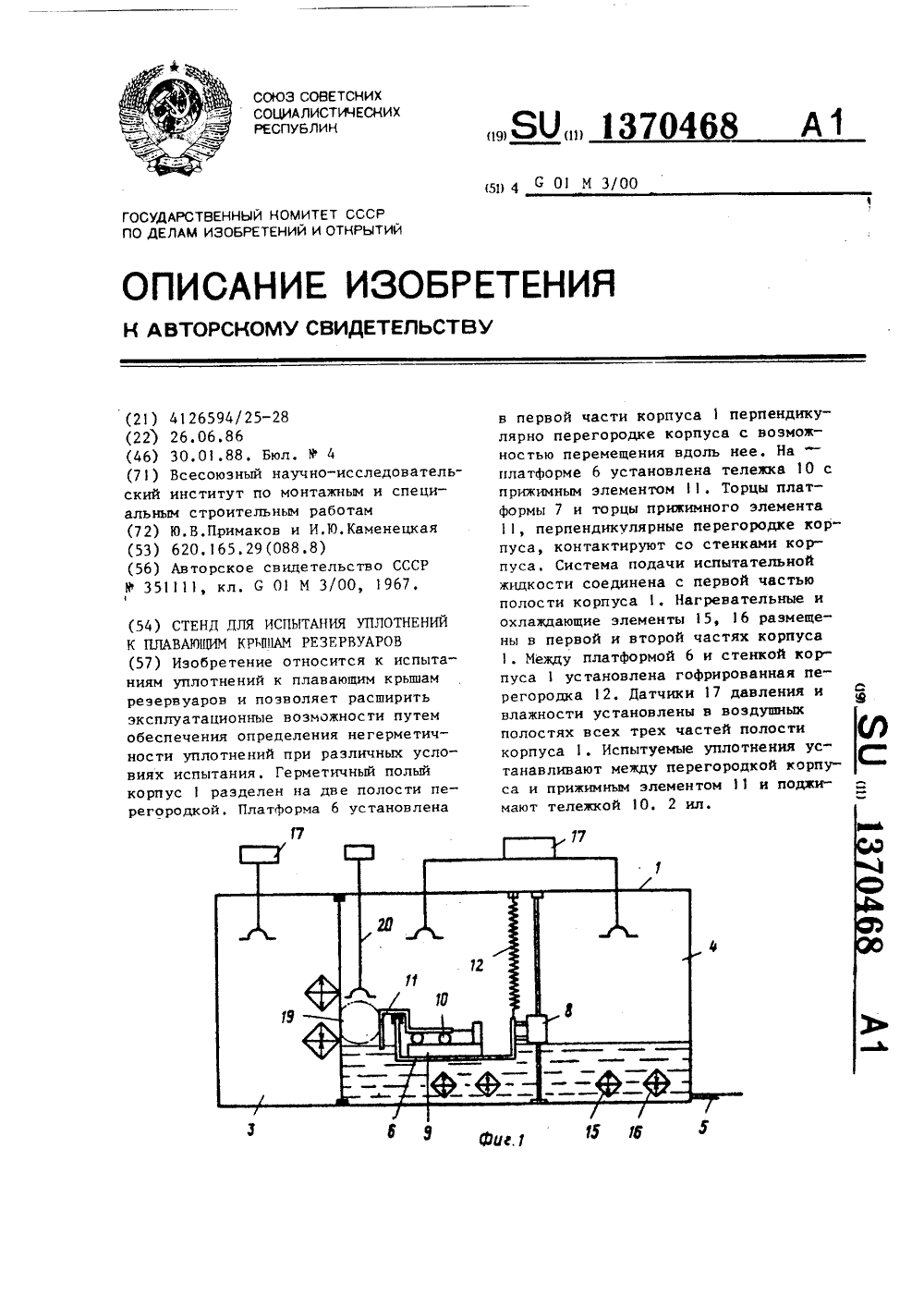

Стенд для испытания уплотнений к плавающим крышам резервуаров

Загрузка...

Номер патента: 1370468

Опубликовано: 30.01.1988

Авторы: Каменецкая, Примаков

МПК: G01M 3/00

Метки: испытания, плавающим, стенд, резервуаров, крышам, уплотнений

...15 и 16. Такие жеэлементы размещены вдоль перегородки2. Торцы платформы б и торцы прижимного элемента 11, перпендикулярныеперегородке, контактируют со стенками корпуса 1,В воздушном пространстве полостей3 и 4 (по обе стороны от перегородки2) размещены датчики 17 давления ивлажности. С обеих сторон платформы6, примыкающих к корпусу 1, размещено уплотнение 18. Стенд работает следующим образом.Две секции 19 испьтуемого уплотнения помещают между перегородкой 2 иприжимным элементом 11 тележки О.Над стыком секций 19 уплотнения устанавливают пробоотборник 20.Начальное (нулевое) показание всехдатчиков 17 показывает, что давлениепаров, их влажность и температураво всех трех камерах одинакова,Прижатие секций 19 уплотнения допроектного положения...

Смеситель жидких материалов

Загрузка...

Номер патента: 1318626

Опубликовано: 23.06.1987

Авторы: Примаков, Паранин

МПК: E01C 19/10

Метки: жидких, смеситель

...ана концевом участке патрубка 7 установлен обогреватель 23, С наружнойстороны поверхность камеры 1 теплоизолирована, а боковая и нижняя поверхность имеют нагреватели (не показаны). Выступы имеют клиновиднуюформу.Устройство работает следующим образом. 55Приводится во вращение стакан 2от привода, и включается обогреватель 23 на приспособление для подачикомпонента. По патрубкам поп давлением подаются компоненты смеси, например горячий битум и ортофосфарная кислота взаданном соотношении, которые черезщелевые сопла 6 и 7 в виде плоскихфакелов выбрасываются на верхний участок внутренней поверхности стакана2, На цилиндрической поверхности стакана 2 из подаваемьгх материалов образуется многослойное кольцо высотой,равной ширине факелов...

Устройство для исследования графов

Загрузка...

Номер патента: 1307463

Опубликовано: 30.04.1987

Авторы: Сущев, Швыркин, Примаков, Назаров

МПК: G06F 15/173

Метки: графов, исследования

...соответствующих элементов И 25, другие входы которых подготовлены к работе высокими потенциалами с выходов элементов И 23.Дальнейшая работа устройства осуществляется так же, как при выявлении конкуренционных связей типаОцс (1,1) ПОц С (1,3)ОС приходом последующих (и)-х импульсов с генератора 2 на вход сдвига первого сдвигового регистра 13 аналогичным образом осуществляется занесение информации о конкурирующих операторах во все остальные строки матрицы 1 формирователей дуг. В результате в матрицу 1 формирователей дуг будет записана информация,представленная на фиг, 3 в,1 С приходом (и)-го импульса на вход сдвига первого сдвигового регистра 13 возникает сигнал переполнения, который осуществляет запись единицы во второй разряд первого...

Устройство для контроля кинематической погрешности передач

Загрузка...

Номер патента: 1270550

Опубликовано: 15.11.1986

Авторы: Примаков, Мастеница, Быков, Терентьев, Егоров, Латыев, Лисовский

МПК: G01B 7/30

Метки: передач, кинематической, погрешности

...контролируемыймеханизм 3.При этом сигналы с датчиков 1 и 2поступают на соответствующие счетчики 4 и 5 импульсов. Со счетчика 4 сосчитанное текущее число импульсов подается в оперативный запоминающий блок 15 (ОЗБ), в котором значение числа импульсов, поступивших с датчика быстроходного звена, записывается в соответствующие ячейки памяти. Записьосуществляется по команде счетчика 1 бадреса, который управляет импульсамидатчика 2, прошедшими через счетчик 5и компаратор 17. Таким образом, вОЗБ 15 записывается массив количества 5импульсов, характеризующих положение быстроходного звена, соответствующих контролируемым положениям тихоходного звена. В момент времени, когда счетчик 22 сосчитает число импульсов, соответствующее числу...

Линия переработки картофеля на кормовые и технические цели

Загрузка...

Номер патента: 1114393

Опубликовано: 23.09.1984

Авторы: Давыденко, Иодо, Скачков, Паромчик, Савиных, Вечер, Примаков, Решетников, Майонов, Шабета, Субоч

МПК: A23N 7/00

Метки: цели, кормовые, линия, картофеля, технические, переработки

...циклоне сушилки, устройство для задержания коагулированных белков установлено на агрегате коагуляции и разделения клеточного сока, а магнитные сепараторы - на осадительных циклонах - продуктов плотной фракции.Причем, устройство для отбора мелкой крахмальной фракции выполнено в виде улитки, связанной воздуховодом с циклономПричем устройство для задержания и выделения мелкой фракции коагулированных белков из сока выполнено в виде пластинчатого отстойника со шнеком для выгрузки осадка.Кроме того, выходной канал улитки снабжен заслонкой для регулирования толщины отсекаемого слоя, насыщенного крахмальными частицами.Установка смесителя для смешивания картофельной муки с плотной фракцией и бункера-дозатора над входной частью измельчителя...

Система автоматического регулирования максимальной производительности шаровой барабанной мельницы

Загрузка...

Номер патента: 1074599

Опубликовано: 23.02.1984

Авторы: Примаков, Чернихов, Аса-Оканья, Сергеев, Добров, Литвинов, Либерман, Антощенко, Лобачевский, Осадчий

МПК: B02C 25/00

Метки: максимальной, шаровой, мельницы, производительности, барабанной

...при котором расход угля, поступающего в мельницу, соответствует середине интервала поиска максимальной производительности.Первый шаг изменения производительности мельницы (в сторону увеличения или в сторону уменьшения) будет сделан на 1/4 интервала возможного нахождения максимальной производительности,Если за время, равное длительности переходного процесса мельницы, на выходе ни одного из датчиков 2-4, давления или температуры соответственно не возникает сигнал логической 1, первый шаг изменения производительности мельницы будетсделан в сторону ее увеличения. При этом через время переходного процесса на выходе реле 12 времени сформируется сигнал логической 1, который через элемент ИЛИ 15 и через формирователь 36 одиночного импульса...

Система управления раскроем проката на полосы летучими ножницами непрерывного сортового стана

Загрузка...

Номер патента: 1063590

Опубликовано: 30.12.1983

Авторы: Костюченко, Диниц, Криворучко, Егоров, Зубаков, Примаков

МПК: B26D 1/08

Метки: летучими, проката, стана, ножницами, сортового, непрерывного, полосы, раскроем

...последней клети стана, а коэффициент деления делителя 15 частоты импульсов задан равныл числуполос, на которое целесообразноделить раскаты данного сортамента.В основу работы алгоритма устройства положено соотношениеВ-х; иС;, (1) где В - приведенная к выходу станабазовая длина раската, эквивалентная расстоянию .междудатчиками 1 и 4 (фиг. 1);Х; - приведенная к выходу станакоордината конца 1 -ой заготовки относительно места установки датчика 1, определенная в тот момент, когда кача-(0ло заготовки находится в месте установки датчика 4;и - число полос:81 - длина полосы, при которойобеспечивается безотходныйраскрой 1 -го (предыдущего)раската.Для случая прокатки+1 го (последукщего) проката это соотношение имеет видВ-Х; =п 1+1, (2)...

Механизм прессования машины литья под давлением

Загрузка...

Номер патента: 1018792

Опубликовано: 23.05.1983

Авторы: Тимофеев, Примаков, Юрченко, Виштак

МПК: B22D 17/10

Метки: давлением, прессования, механизм, литья

...управления, снабжен рычагом, один конец которого шарнирно закреплен на корпусе мультипликатора, и пневмогидроцилиндром, поршневая полость которого соединена с газовым аккумулятором и поршневой полостью мультипликатора, штоковая - через гидрораспределитель с источником давления жидкости, а шток соединен с другим концом рычага, при этом рычаг снабжен упором, а поршень мультипликатора - тягой с выступом, взаимодействующим с упороы рычага.На чертеже изображена принципиальная схема механизма прессования.Механизм прессования содержит цилиндр 1 прессования с поршнем 2 и штоком 3, на котором флажок 4, мультипликатор 5 с поршнем 6, газовый аккумулятор 7, соединенный непосредственно с поршневой полостью мультипликатора 5, рычаг 8, закрепленный...

Катализатор для этерификации и дегидратации спиртов

Загрузка...

Номер патента: 1018709

Опубликовано: 23.05.1983

Авторы: Недощак, Примаков, Писаненко, Смирнов-Замков

МПК: B01J 31/02

Метки: этерификации, спиртов, дегидратации, катализатор

...цвета размером 0,21,0 мм (в зависимости от измельчения),с содержанием влаги 5-6 и СОЕ от2,8 до 5,2 мг-экв/г (потенциометрическое титрование). В воде не растворимы, очень слабо растворимы тольков отдельных органических .растворителях.Полученные лигносульфокислоты применяют в качестве катализаторов иреакции этерификации н дегидратацииспиртов в условиях, принятых для осуществления этих реакций в присутствии проьишленного катализатора КучС Физико-химические константы продуктов этих реакций соответствуютлитерахурнам.П р н и е р 1. В колбу с насадкойДина-Старка и обратным холодильникомпомещаот 24 г (0,6 моль) уксуснойкислоты, 55,2 г 1,2 моль) этиловогоспирта, 35 мЛ бензола и 2 г настоящего катализатора - лигносульфокислоты(ЛСК) (8,3...

Устройство для юстировки оптических элементов

Загрузка...

Номер патента: 996977

Опубликовано: 15.02.1983

Авторы: Киселев, Примаков, Крылов, Кириллов

МПК: G02B 7/00

Метки: юстировки, элементов, оптических

...(О противоположными поверхностями с кольцевой сферической проточкой 8 юстировочной втулки 4 и с продольными сферическими канавками 9 корпуса 1 опоры. Юстировочная втулка 4 снаружи имеет резьбу, при помощи которой она может перемещаться вдоль корпуса 1. Установочный элемент 10 с шариком 11, эавальцованным на его конце, расположен в центральном резьбовом отверстии юстировочной втулки 4 и стопорится контргайкой 12. Крепежные элементы 13, жестко соединенные с зеркалом 14, имеют поводок 15, который входит в окно 1 б стакана 5. Две прокладки 17 из мягкого металла (например, меди, 25 свинца, и др.) устанавливаются по обе стороны поводка 15. Стакан 5 имеет упор 18 и может перемещаться только в продольном направлении относительно корпуса 1...

Многогнездная прессформа для литья под давлением

Загрузка...

Номер патента: 944778

Опубликовано: 23.07.1982

Авторы: Виштак, Примаков, Тимофеев, Есьман, Юрченко

МПК: B22D 17/22

Метки: литья, прессформа, давлением, многогнездная

...подвижной полуформе 1. Шток 9 гидроцилиндра 8 снабжен хвостовиком 10 и взаимосвязан с рейкой 11 через палец 12 и фигурный паз 13. Боковые стержни. р с выступами 14 в. виде штифтов,. имеющих, например, эвольвентный профиль, размещены в пазах 15 рейки 11.Пресс-форма работает следующимПосле заполнения металлом полости пресс-формы и получения отливок 5 подается давление в штоковую полость гидроцилиндра 8. Ыток 9 гидро- цилиндра 8 перемещается вправо. Палец 12 штока 9 входит в зацепление с рейкой 11 через фигурныйпаз 13, при перемещении штока 9 перемещается в вертикальном направлении рейка 11. Рейка через пазы 15 находится в подвижном зацеплении с боковыми стерО жнями б посредством выступов 14 и поворачивает их вокруг своей оси (фиг.3)....

Механизм прессования машины литья под давлением

Загрузка...

Номер патента: 908509

Опубликовано: 28.02.1982

Авторы: Примаков, Антонов, Юрченко, Тимофеев, Виштак

МПК: B22D 17/32

Метки: прессования, давлением, механизм, литья

...этом клапан 11 впрыска закрыт давлением жидкости в поршневой полости его цилиндра управления, подводимым тем же гйдрораспределителем 10 от разделителя 8.Поршень 5 цилиндра 4 мультипликатора удерживается в правом крайнем положении давлением жидкости в его5 908509 6штоковой полости от разделителя 8 че и при включении гидрораспределиреэ гидрораспределитель 20 и напорныйтеля 20 обеспечивает мгновенное открызолотник 21, Напорный золотник 21 ус- тие клапана 17 и соединение щтоковойтановлен параллельно клапану 16 слива полости цилиндра 4 мультипликатора сомультипликатора, свободным сливом большого сечения.Клапан 16 слива мультипликатора После окончания цикла прессованиязакрыт (эа счет разности рабочих пло- возврат системы в исходное...

Фильтр-пресс для обезвоживания влажного растительного сырья

Загрузка...

Номер патента: 899080

Опубликовано: 23.01.1982

Авторы: Иодо, Лабоцкий, Савиных, Примаков, Майонов

МПК: B01D 33/14

Метки: обезвоживания, влажного, фильтр-пресс, растительного, сырья

...фильтр-пресс,общий вид; на Фиг. 2 - транспортери фильтровальная лента конвейера,общий вид, на Фиг. 3 - разрез А-Ана фиг. 1.Фильтр-пресс состоит из загрузочного бункера 1 и смонтированных на жесткой общей раме 2 двух бесконечленты выполнены из металлическойсетки 10 и фильтровальной ткани 11,соединенных по краям металлическими лентами 12 и резиновыми буртиками 13. Ленты 12 и буртики 13 имеют перфорационные отверстия 14 под зубья ведущих и ведомых барабанов и для сообщения с вакуум-камерами 5,Для герметизации боковых щелей вакуум - камер 5 смонтированы уплотнения 15, а для герметизации входных и выходных щелей - ролики 16 с обводными кожухами.Каждая пневмокамера 7 образована двумя эластичными мембранами 17 и 18 и корпусом 19 вакуумной...

Механизм прессования машины литья под давлением

Загрузка...

Номер патента: 891211

Опубликовано: 23.12.1981

Авторы: Примаков, Шепетовский, Тимофеев, Юрченко, Виштак, Глушков

МПК: B22D 17/08

Метки: литья, прессования, механизм, давлением

...регулируемый управляемый обратный клапан15 с гидрораспределителем 16, Клапан 5 содержит подвижный элемент17, регулируемый упор 18 и гидроцгглиндр 9 с поршнем 20 и штоком 21,Механизм прессовали работаетследующим образом.Б исходном положении рабочая жидкость от источника давления 7 через гидрораспределитель 6 ггоступаетв штоковую полость 5 цилиндра прессования 1 и в гидравлическую полость11 пневмогидравлического разделителя 10, Парцгневая полость гидроцилиндра 19 через гидрараспределитель16 соединена со сливом, поршень 20находится в крайнем правом положении, и подвижный элемент 17 прижатдавлением и пружиной к своему седлу, закргцвая выход жидкости из што -ковой полости 5 цилиндра прессования 1 на слив, Поршневая полость 8цилиндра...

Защитное ограждение для машин литья под давлением

Загрузка...

Номер патента: 869953

Опубликовано: 07.10.1981

Авторы: Примаков, Тимофеев, Юрченко

МПК: B22D 17/20

Метки: ограждение, литья, давлением, защитное, машин

...ограждения; на фиг. 2 - разрез А-А на фиг. 1.Защитное ограждение включает щит с опоравами роликами 2, направляющую планку 3, направляющийжелоб 4 расположений в немшланг 5аролик 6, закрепленный на щите 1 и взаимодействующий со шлангом 5. Шлан 5 соединен через распределитель 7 с источником давления 8, На плитах машины литья под давлением установленыконечные выключатели 9 и 10, Управляющие работой распределителя 7.Защитное ограждение работает следующим образом.В исходном положении распределитель 7 находится в нейтральном положении, полости шланга 5 заперты, щит 1 неподвижен . При нажатии кнопки Закрытие двериф распределитель перемещается вправо, сообщая правую полость шланга 5 со сливом, а .левую - с источником давления 8. Шланграздуваетсяи...

Способ обезвоживания кормов из зеленых растений

Загрузка...

Номер патента: 858729

Опубликовано: 30.08.1981

Авторы: Терпиловский, Майонов, Бодиловский, Примаков

МПК: A23K 3/02

Метки: зеленых, обезвоживания, растений, кормов

...подогрев измельченной массы травы осуществляют путем продувания отходящих газов сушилки через слой частиц (неподвижный или псевдоокикенный), расположенный на сетчатом полотне ленточного транспортера, подающего массу от измельчителя к прессу. При этом возможно многократное продувание газа через слой.П р и м е р . Скошенную зеленую массу (люпин желтый в стадии цветения З 5 с исходной влажностью 84) измельчают на лабораторном измельчителе с размером частиц 15 мм. Воздух нагревают электрокалорифером до 120 С. Во нагретый воздух вводят перегретый 4 О водяной пар до влагосодержания воздуха 80 г/кг и пылевидную фракцию травяной муки до концентрации 1,5 г/м3 Полученную смесь продувают через трубу длиной 30 м со скоростью 15 м/с45...

Устройство для обезвоживания картофеля

Загрузка...

Номер патента: 856427

Опубликовано: 23.08.1981

Авторы: Майонов, Терпиловский, Примаков, Субоч

МПК: A23L 1/216

Метки: обезвоживания, картофеля

...короб 1 с тангенцнальными вводами теплоносителя в сушильную камеру. Нижняя конусная часть сушильной камеры 1 заканчивается трубопроводом 18 для отвода теплоносителя и сухого материала.Устройство для обезвоживания картофеля снабжено циклоном 19 разделения отработавшего теплоносителя и сухого материала, а также вентилятором 20 н электродвигателем 21.Устройство для обезвоживания картофеля работает следующим образом.Подлежащий обезвоживанию предварительно подготовленный картофель через лоток поступает в бункер 8 и далее в терочный барабан 11. Картофель, увлекаемый вращающимся терочным барабаном 1, заклинивается между направляющими спиральными лопатками 9 и рабочей поверхностью терьчного барабана благодаря действию сил тренин поверхности...

Барабанная сушилка

Загрузка...

Номер патента: 853322

Опубликовано: 07.08.1981

Авторы: Терпиловский, Примаков, Задорин

МПК: F26B 11/04

Метки: сушилка, барабанная

...с.ужащей кожухом шнеку. Вал шнека 8 покоится в подшипника 9, расположенных в торцах барабана. На одном из концов вала, выходящем наружу, имеется приводной элемент, например приводные ролики 10.Снаружи барабана с его торца установлена дугообразная рейка 11, имеющая зубья с наружной и внутренней стороны дуги. Рейка имеет возможность переставляться таким образом, что шестерни шнека могут входить в зацепление с внутренними (см.фиг. 2) или наружными (см. фиг. 3) зубьями рейки с началом зацепления на заданном угле поворота барабана,Работает сушилка следующим образом.Теплоноситель из теплогенераторапос тупает в сушильный барабан 2. Одновременно по системе 4 загрузки в барабан направляется высушиваемый материал, При вращении барабана...

Центрифуга

Загрузка...

Номер патента: 812352

Опубликовано: 15.03.1981

Авторы: Примаков, Задорин, Терпиловский

МПК: B04B 5/10

Метки: центрифуга

...канал 5 и далее по радиальным каналам б вводится в гидроциклоны З.Под действием двух центробежных сйл суспензия разделяется на тяжелую и легкую фракцию, Тяжелая Фракция продвигается по конической части 8 гидро- циклонов к песковому отверстию, отбрасывается центробежной силой на стенки кожуха и выводится из центри" фуги. Легкая фракция поступает в трубки 9 и выводится из ротора 2 в тарелку 10 кожуха 1, а затем из центрифуги.Предлагаемая центрифуга позволяет улучшить качество разделения суспензии, так как в момент ввода суспензии в гидроциклон направление сил Р и Р совпадает, равнодействующая этих сил не отклоняет частицы от обычного вращательного движения вокруг оси гидроциклонов, т.е. эффект разделения суспенэии в верх-, ней части...

Регистр на тиристорных логическихэлементах

Загрузка...

Номер патента: 805411

Опубликовано: 15.02.1981

Авторы: Чернихов, Либерман, Игнатенко, Ершов, Примаков

МПК: G11C 11/34

Метки: регистр, логическихэлементах, тиристорных

...шиной 3 источника питания, а одиниз входов элемента ИЛИ-НЕ подключенК третьей шине 10 источника питания.Временная диаграмма функционированиярегистра на тиристорных логическихэлементах содержит сигналы 11-13соответственно на шинах 0,3,8 источника питания, сигналы 14-16 соответственно на выходах элементов4-6 ИЛИ-НЕ, сигналы 17,18 соответственно на информационной входнойшине 7 и на шине 2 записи; сигналы19 на выходе элемента 1 ИЛИ-НЕ. 35Работа регистра на тиристорныхлогических элементах осуществляетсяследующим. образом,В исходном состоянии сигнала на информационной входной шине 7 и на 40 шине 2 записи равны нулю,а на выходах элементов 1,5 ИЛИ-НЕ - единице.Информация на входной шине 7 и на шине 2 записи подаются в фазе напряжения,...

Поворотная муфта

Загрузка...

Номер патента: 783501

Опубликовано: 30.11.1980

Авторы: Примаков, Кириллов, Исаев

МПК: F16D 3/18

Метки: муфта, поворотная

...9 и 10, установленных в водиле 11, выполненного заодно с полумуфтой 2, Обе части са" теллитов 9 и 10, имеющие сферические скосы 12 и 13 на зубьях, соединяются с помощью направляющей втулки 14, торсионной пружины 15, выполненной заодно с половиной сателлита 10, и штифта 16. Зубчатое колесо 8, уста- новленное на свободной посадке на полумуфте 2, стопорится кольцом 17 от осевого смещения, ступица колеса выполнена в виде цанги 18. В прорезях 19 водила 11 установлены прижимы 20, контактирующие своими скосами 21 с прижимной гайкой 22, установленной на полумуфте 2.783501 Формула изобретения Составитель Н, Асеевактор Г, Яковлева Техред А.Щепанская Коррек рто М. Вигу Тираж 109 ИПИ Государствен по делам изобрет Москва, %-35, Подписноеого...

Устройство для автоматического управления прокаткой труб с утоненными концами

Загрузка...

Номер патента: 778844

Опубликовано: 15.11.1980

Авторы: Ершов, Грехов, Нападайло, Игнатенко, Примаков, Пустовойченко, Казаков, Забутной

МПК: B21B 37/78

Метки: труб, утоненными, концами, прокаткой

...последний еще не сработал.Через некоторое время, которое как раз равно необходимому упреждению на включение нажимного устройства, передний конец заходит в клеть, где установлен датчик 2, и последний срабатывает, подтверждая включение схема ИЛИ 10. На выходе инвертора 11 сигнал исчезает, что приводит к выключению элемента совпадения 4, закрыванию ключа 14 и прекращению поступления импульсов на суммирующий вход счетчика 16, в котором, таким образом, оказывается записанным число, в масштабе импульсов генератора 13 эквивалентное необходимому упреждению, В этот момент времени в зависи-" мости от расстояния между датчиками 1 2, скорости прокатки и установленной для данной трубы длины утоненного переднего конца разведение валков может либо...

Устройство для распыливания суспензий в сушилке

Загрузка...

Номер патента: 769242

Опубликовано: 07.10.1980

Авторы: Примаков, Терпиловский

МПК: F26B 3/12

Метки: распыливания, суспензий, сушилке

...7. Крышка б прижимается к конусу сепаратора 1 пружиной 8 и является одновременно распыливающим диском. Сепаратор 1 смоитирован в подшипниках 9, неподвижные кольцд которых посасжеиы на патрубок 10. Для герметизации сепаратора 1 на патрубкс имеются уплотнения 11. Сепаратор сиабжен приводом 12.Устройство работает следующим образом.Подлежащая обсзвожив;шшо суспензия под давлением по каналу 2 поступает во вращающийся сепаратор 1. Под действием769242 Суспензия Изд.4 1 ПО Попс каз 1988/ Подписное ирагк 7 игографин гуиова, 2 центробежных сил внутри сепаратора 1 происходит разделение суспензии на осадок и фильтрат. Поскольку корпус сепаратора выполнен коническим, осадок продвигается в сторону крышки 6, которая плотно прижата к корпусу...
