Способ определения деформаций и образец для его осуществления

Загрузка...

Номер патента: 1711000

Опубликовано: 07.02.1992

Авторы: Шарафутдинов, Шубин, Перк, Казеннов, Коновалова, Бахтин

МПК: G01B 11/16

Метки: образец, деформаций

...материала прокладками иэ фольги,В качестве материала Фольги используют материал, не взаимодействующий с материалом матрицы композиционного материала при температурно-деформационных условиях обработки давлением исследуемого 5 композиционного материала. Это условиеобеспечивает отсутствие образования твердого раствора на границе между монослоями, что может исказить картину их деформирования, Подготовленный таким 10 образом образец подвергается температурно-деформацион ному воздействию, результатом которого является деформация образца, которую и необходимо определить. После окончания обработки давлени ем образец разрезается и изготавливаетсяшлиф поперечного сечения, представляющего собой скол торцов волокон, размещенных в...

Способ определения поля перемещений

Загрузка...

Номер патента: 1698634

Опубликовано: 15.12.1991

Авторы: Шарафутдинов, Шубин, Бахтин, Казеннов, Перк

МПК: G01B 9/021

Метки: перемещений, поля

...освещающего пучка получено из следующих предпосылок. При изучении композиционных материалов на уровне отдельных их со ставляющих исследуется малый участок поверхности при большом увеличении. Этот участок, значительно меньший размеров апертуры объектива, располагают в параксиальной области и освещают нераз веденным пучком лазерного излучения, Обьектив формирует изображение из излучения, рассеянного в пределах его угловой апертуры, При использовании обьектива с фокусным расстоянием 1 и ди аметром апертуры О и формировании иэображения с коэффициентом увеличения в угловая апертура входного зрачка равна: (2)40 Для того, чтобы формировалось изображение всей исследуемой поверхности необходимо, чтобы как диффузная составляющая, так и зеркальная...

Способ определения направления перемещения диффузно отражающего объекта

Загрузка...

Номер патента: 1659869

Опубликовано: 30.06.1991

Авторы: Костюченко, Глухов, Перк, Бахтин

МПК: G01P 13/04

Метки: диффузно, направления, объекта, отражающего, перемещения

...зеркальное иэображение точки занимает положениегз + Л Г = г - 2(г, и+Л и) (й+ Л и)- - 2 (р+Л р)(Я+ Ли),т,е, смещается на величинуЛг=-2 ,г, Л и ) + (г, и)-Р Л и(г, Л и) -2 Л Р 7 й+ Л и).В предположении малости угла поворота:ЛР/Р, ЛР/(г) 1, 1 Ли,Условие, заключающееся в том, чтоплоское зеркало ориентируют так, чтобынормаль ир к поверхности объекта в исследуемой точке была параллельна плоскоСти зеркала, обеспеЧивает наличие ввекторе Л г нормальной компоненты, коллинеарной с вектором Оп.8 л= 2 г., Лй)+(г,и)+ Р) Ли, и компоненты, вносящей вклад в тангенциальнуюсоставляющую перемещения:бг" =-2(г, Лп) и,Обе компоненты вносят дополнительную разность, хотя и в общем случае оказывают влияние на число интерференционныхполос в окрестности...

Устройство для записи голограмм фазовых объектов

Загрузка...

Номер патента: 1651267

Опубликовано: 23.05.1991

Авторы: Николаев, Городнюк, Бахтин, Костюченко, Перк, Жебет, Глухов

МПК: G03H 1/04

Метки: голограмм, фазовых, записи, объектов

...для размещения фазовых объектов. Часть излучения проходит через обьемы и образует предметные пучки, которые отражаются отражателем, проходят через его фокус и вторично отражаются отражателем. Навстречу им распространяется излучение, которое образует опорные пучки. В зонах встречного распространения пар предметных и опорных пучков расположены фоторегистраторы. 1 ил,Излучение лазера лиматором 2 и направл скому отражателю 4 соосно коллиматору 2 вогнутой поверхностью лимированного излуч обьемы 5, предназнач ния фазовых объектов.1651267 оставитель Е,Халатоваехред М,Моргентал Корректор М,Пожо едактор И,Шулла Заказ 1606 Тираж 300 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская...

Голографический способ определения параметров напряженно деформированного состояния объектов

Загрузка...

Номер патента: 1619018

Опубликовано: 07.01.1991

Авторы: Глухов, Городнюк, Бахтин, Перк, Николаев, Костюченко

МПК: G01B 9/021, G01B 11/16

Метки: голографический, объектов, состояния, деформированного, напряженно, параметров

...состояния,Вытравливание полосок, параллельных линии крепления, обусловлено следующим. При вытравливании идентичных полосок, проходящих через круглое отверстие, происходит частичная разгрузка окружной компоненты тензора остаточных напряжений по контуру полосок. По голографической интерферограмме можно определить распределение окружной компоненты по контуруполосок, Для этого по распределению окружной компоненты сначала определяют распределение радиальной компоненты в темплете, а затем рассчитывают компоненты обьемного напряженного состояния ввалке, т.е. вытравливание полосок позволяет определить параметры напряженно-деформированного состояния бандажированного 20 25 30 35 40 45 валка, В результате вытравливания полосок происходит...

Образец для исследования деформированного состояния прокатного валка

Загрузка...

Номер патента: 1569068

Опубликовано: 07.06.1990

Авторы: Глухов, Бахтин, Костюченко, Николаев, Перк, Толпеев

МПК: B21H 8/02

Метки: деформированного, состояния, прокатного, образец, исследования, валка

...материала. Обе части 1 и 2 образца скреплены клеевым соединением 3, содержащим непрозрачный и светорассеннающий компонент, 25 Исследование деформированного состояния прокатных валков посредством образца проводится следующим образом,Образец помещают в модель клетч прокатного стана так, что плоскость ЗО клеевого соединения 3 лежит в осевой плоскости с остальными валками в модели клети, которые выполнены из того хе материала что и образец, В зависимости от задач исследования образец 35 может моделировать как опорный, так и рабочий валки. Образец освещают пучком когерентного излучения, Поскольку части 1 и 2 образца выполнены из прозрачного материала, пучок проходит че рез одну из частей 1 или 2 образца и отражается от клеевого соединения...

Способ определения упругих деформаций

Загрузка...

Номер патента: 1534306

Опубликовано: 07.01.1990

Авторы: Николаев, Костюченко, Городнюк, Перк, Бахтин, Глухов, Карамзин

МПК: G01B 11/16

Метки: упругих, деформаций

...в нагрузочное приспособление, размешенное в оптической схеме для получения спекл-фотографии, между двумя параллельными плоскостями так, что его плоские поверхности перпендикулярны указанным плоскостям. При этом поверхность образца с диффузно отражающим покрытием располагают со стороны фоторегистратора оптической схемы для получения спекл-фотографий. 11 агружают образец путем сближения плоскостей нагрузочного приспособления до возникновения деформаций образка. Регистрируют на фоторегистраторе . спекл-фотографию диффузно отражающей поверхности образца, производят. дополнительное нагружение образца и ре;153436 2- багга 1) " Формула изобретения. Составитель Б. ЕвстратовРедактор С, Патрушева Текред И.,Верес Корректор Л. ПатайЗаказ 34 Тираж...

Способ определения упругих деформаций в прокатных валках

Загрузка...

Номер патента: 1534305

Опубликовано: 07.01.1990

Авторы: Бахтин, Николаев, Перк, Карамзин, Костюченко, Городнюк, Глухов

МПК: G01B 11/16

Метки: прокатных, упругих, деформаций, валках

...оси валка, а диаметр большего основания усеченных конусов относится к диаметру диска как -диаметр оси моделируемого валка к его диаметру. 1 ил,метру, на о изтей диска н т дпокрытие.Образец помещают в нагрузочное приспособление, размещенное в оптической схеме для получения спекл-фотографий, между двумя параллельными плоскостями так, что его плоские поверхности перпендикулярны указанным плоскостям. При этом поверхность образца с диффузно отражающим покрытием располагают со стороны фото- регистратора оптической схемы для получения спекл-фотографий. Нагружают образец путем сближения параллельных. плоскостей нагрузочного приспособления, Регистрируют на фоторегистраторе спекл-фотографию диффузно отражающей поверхности образца, производят...

Способ определения прогиба прокатного валка

Загрузка...

Номер патента: 1518668

Опубликовано: 30.10.1989

Авторы: Костюченко, Глухов, Бахтин, Перк

МПК: G01B 11/16

Метки: прокатного, валка, прогиба

...4 освещают от источника 1 коллимирован 1518668(1) Л 1Н ) ш,(х) где Л - длина водны когерентногоизлучения;расстояние от спекл-фотографии 4 до экрана 5;ч(х) - прогиб валка в точке х пообразующей;ш - коэффициент увеличения призаписи спекл-фотографии,25 ЭО Освещая одновременно все точки образующей исследуемого валка, в плоскости экрана 5 формируют интерференционную картину, на которой удаление полосы одного номера от центра определяется выражением (1), Таким образом, форма любой интерференционной полосы дает однозначную ин" формацию о распределении прогиба (форме кривой прогиба) по образующей валка. Для количественного анализа интерференционную картину регистриным пучком когерентного излучения, имеющего форму поперечного сечения в...

Способ определения очага деформации диффузно отражающих объектов

Загрузка...

Номер патента: 1516776

Опубликовано: 23.10.1989

Авторы: Бахтин, Перк, Глухов, Костюченко

МПК: G01B 11/16

Метки: отражающих, диффузно, деформации, очага, объектов

...характере деформированного состояния, а также эа счет исследования очага деформации малых размеров.3В частном случае деформированного состояния, при котором полосы локализованы на объекте ( Л = 0) и,тем самым, может быть использован известный способ, в области очага деформации система полос, обусловленная смещением восстанавливающего пучка, теряет свою регулярность, что позволяет легко установить размерыочага деформации.П р и м е р. Определяли размер микроочага деформации, возникающего при вдавливании стального цилиндра диаметром 2 мм в металлическую пластину. Объект освещали коллимнрованным пучком когерентного излучения от лазера ЛГи получали увеличенное изображение с помощью объектива с фокусным расстоянием Е 20 мм и апертурой а...

Способ определения деформаций объекта

Загрузка...

Номер патента: 1504499

Опубликовано: 30.08.1989

Авторы: Перк, Городнюк, Бахтин, Глухов, Николаев, Костюченко

МПК: G01B 11/16

Метки: объекта, деформаций

...планки 6 входят также источник питания(сеть) и регулятор тока (не показаны), Регулятор тока позволяет регулировать силу магнитного взаимодействия электромагнита с планкой 6,что позволяет исключить возможностьдеформации планки или смещения 40объекта 5 в держателе 4 в моментконтакта при слишком большой величине магнитного поля. Оптимальнымявляется включение электромагнитапри нулевой силе тока с постепенным 45его увеличением до момента, когдасила тока станет достаточной дляперемещения планки 6. При необходимости выключения электромагнита навремя экспозиции выключение осуществляют путем плавного уменьшениятока в нем до нуля, при таком выключении не произойдет отхода планкиот объекта 5.После достижения контакта планки6 с исследуемым объектом...

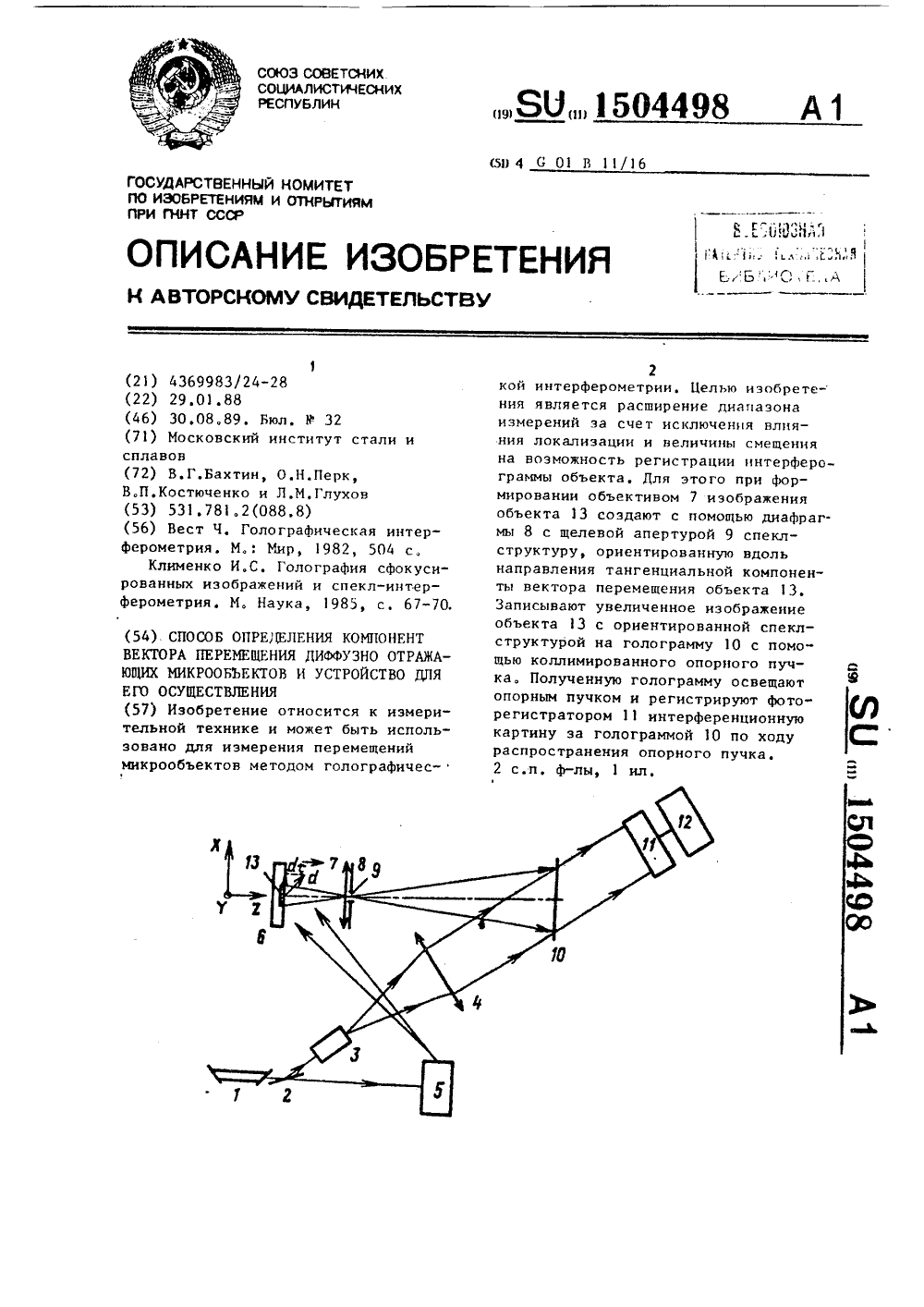

Способ определения компонент вектора перемещения диффузно отражающих микрообъектов и устройство для его осуществления

Загрузка...

Номер патента: 1504498

Опубликовано: 30.08.1989

Авторы: Бахтин, Глухов, Костюченко, Перк

МПК: G01B 11/16

Метки: микрообъектов, диффузно, компонент, отражающих, перемещения, вектора

...содержит источник 1 когерентного излучения, расположенный по ходу излучения светоделитель 2, расположенную по ходу одного иэ разделенных пучков систему 3 формирования опорного пучка с коллиматоромрасположенную по ходу другого иэ разделенных пучков систему 5 формирования объектного пучка, расположенный в направлении распространения объектного пучка держатель 6объекта, фокусирующий объектив 7, диафрагму 8 с щелевой апертурой, выполненную с воэможностью изменения ширины щели 9 и установленную параллельно плоскости объектива 7 в контакте с ним с возможностью вращения вокруг оптической оси объектива 7, голограмму 1 О, установленную н плоскости изображения объектива 7, фоторегистратор 11, установленный по ходу опорного пучка за голограммой...

Устройство для обдувки поверхностей нагрева

Загрузка...

Номер патента: 296945

Опубликовано: 01.01.1971

Авторы: Меелак, Филимонов, Перк, Куур, Кельман, Кропп, Уус, Семенов, Подклетнов

МПК: F28G 9/00

Метки: обдувки, поверхностей, нагрева

...распыла воды и орошения очищаемой поверхности сопла выполнены в виде сужающихся в направлении к плоскости обдуваемой поверхности щелей с установленными в них под углом к этой плоскости поперечными перегородками.С целью предотвращения выливания воды через сопла при выдвижении обдувочной трубы из газохода на линии питания аппарата водой могут быть установлены взаимосвязанные входной клапан и клапан для сброса воды, при открытии одного из которых другой закрыт.В другом варианте предлагаемого устройства подвод воды к обдувочной трубе осуществлен с помощью трубопровода постоянного объема, например гибкого шланга. В этом варианте предусмотрена также возможность жесткого соединения клапана, включающего и отключающего подачу воды, с...
